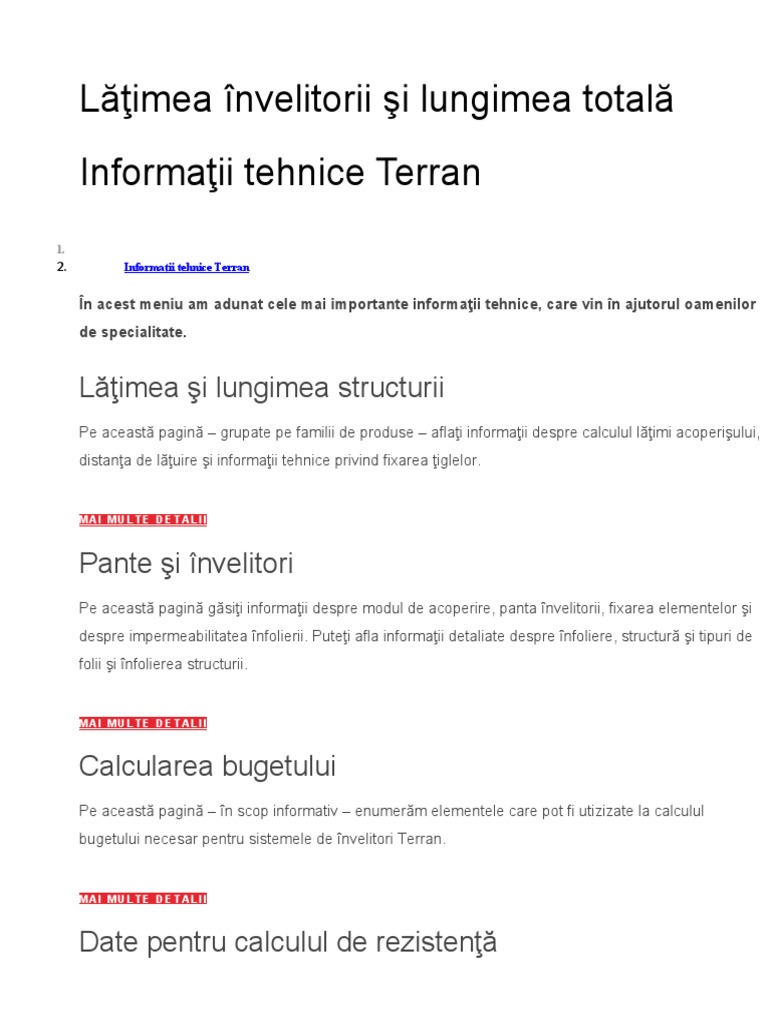

Lăţimea învelitorii şi lungimea totală

Informaţii tehnice Terran

1.
2. Informaţii tehnice Terran

În acest meniu am adunat cele mai importante informaţii tehnice, care vin în ajutorul oamenilor
de specialitate.

Lăţimea şi lungimea structurii

Pe această pagină – grupate pe familii de produse – aflaţi informaţii despre calculul lăţimi acoperişului,
distanţa de lăţuire şi informaţii tehnice privind fixarea ţiglelor.

MAI MULTE DETALII

Pante şi învelitori
Pe această pagină găsiţi informaţii despre modul de acoperire, panta învelitorii, fixarea elementelor şi
despre impermeabilitatea înfolierii. Puteţi afla informaţii detaliate despre înfoliere, structură şi tipuri de
folii şi înfolierea structurii.

MAI MULTE DETALII

Calcularea bugetului
Pe această pagină – în scop informativ – enumerăm elementele care pot fi utizizate la calculul
bugetului necesar pentru sistemele de învelitori Terran.

MAI MULTE DETALII

Date pentru calculul de rezistenţă

 Pe această pagină vă prezentăm calculul static și calculul încărcărilor în vederea stabilirii materialelor
necesare. În continuare recomandăm câteva principii care trebuie luate în considerare la proiectare.

MAI MULTE DETALII

Consultanţă tehnică
Pentru consultanţă tehnică vă stăm în permanenţă la dispoziţia dumneavoastră.

MAI MULTE DETALII

1.
2. Informaţii tehnice Terran
3. Lăţimea învelitorii şi lungimea totală

Pe această pagină sunt grupate informaţiile tehnice pe următoarele gamme de produse:

Lungimea totală şi distanţa între şipci

 Standard, Danubia, Synus și Coppo
 Rundo și Zenit
Lăţimea învelitorii

 Danubia, Standard și Synus
 Coppo
 Rundo
 Zenit
Fixarea ţiglelor

Lungimea totală şi distanţa între şipci – Standard, Danubia, Synus și Coppo

Lungimea ţiglei este de 42 cm la toată gama de produse. Suprapunerea şi distanţa între şipci variază în funcţie de
înclinaţia şarpantei. Necesarul de ţigle este de ~10 buc/m2 în funcţie de înclinaţia şarpantei.
 Greutate (kg/m 2 )

Înclinaţi
a Suprapunere Distanţa maximă Distanţa şipcii de Distanţa şipci de  Necesar de Danubi
şarpantei minimá între şipci la streaşină la coamă ţigle Standard a Copp

16-22° 10 cm 32 cm 33 cm 5,0 cm 10,42 46,89 46,89 47,9

buc/m 2

22-30° 9,0 cm 33 cm 33 cm 4,5 cm 10,10 45,45 45,45 46,4

buc/m 2

peste 30° 8,0 cm 34 cm 33 cm 4,0 cm 9,80 buc/m 2 44,10 44,10 45,0

Structura şi înclinaţia structurii

1.
2. Informaţii tehnice Terran
3. Structura şi înclinaţia structurii

În această pagină puteţi citi infomaţii tehnice despre structura acoperişului:

 Modul de aşezare a ţiglelor

 Înclinaţia şarpantei
 Fixarea ţiglelor
 Hidroizolarea structurii
 Structură, izolaţia structurii, lăţuire
 Tipuri de protecţie
 Şipcile suport şi contraşipcile
Modul de aşezare a ţiglelor

La montajul ţiglelelor Rundo și Zenit se recomandă montajul decalat (țesut). În cazul

ţiglelor Rundodecalajul se realizează cu un sfert de ţiglă. În aceast mod se realizează un montaj
tradiţional (tip ţiglă solzi). La montajul ţiglelor Zenit decalajul va fi de jumătate de ţiglă.
Ţiglele Standard, Synus, Danubia și Coppo se vor monta în linie.

Înclinaţia acoperişului
Montarea ţiglelor Standard, Synus, Danubia și Coppo la o înclinaţie a acoperişului sub 22° se vor lua
măsuri suplimentare de dublă înfoliere. Sunt cazuri în care aceste măsuri suplimentare se vor aplica şi
la învelitori cu înclinaţia acoperişului de peste 22°.

La montajul țiglelor Rundo și Zenit la înclinații sub 30°se vor lua măsuri suplimentare, sunt cazuri în
cazul în care aceste măsuri se vor utiliza şi la înclinaţii de peste 30°.

Despre măsurile necesare de completare găsiţi informaţii în Ghid de montaj şi execuţie, la realizarea
învelitorilor se vor respecta sandardele în vigoare.

Fixarea ţiglelor
A betoncseréppel kivitelezett héjazatot:

 cu înclinaţia şarpantei până la 45° nu necesită fixare, decât pe conturul învelitorii.

 cu înclinaţii între 45° – 60° trebuie fixat din două în două ţigle şi pe conturul învelitorii
 iar la înclinaţii peste 60° trebuie fixată fiecare ţiglă, precum și la construcții peste P 2E.

Hidroizolarea structurii
Protecţia constucţiei prin realizare învelitorii cu ţiglă din beton se poate realiza de la anumite înclinaţii în
sus.

Impermeabilitate
Principiul acoperirii etanșe este că apa să fie descărcată rapid de pe acoperiș datorită înclinării
acoperișului, iar în acest timp precipitațiile să nu pătrundă sub învelitoare. Umiditatea care pătrunde
dispare în mod natural (cu ventilație), iar prezența sa temporară nu dăunează structurii. Se pot realiza
şarpante şi sub înclinaţiile indicate de normele şi standardele în vigoare, dar trebuie asigurată
impermeabilitatea învelitorii cu luarea unor măsuri cum ar fi evacuarea apei de pe astereală care trece
de ţigle.

Impermeabilitatea se poate realiza prim măsuri suplimentare vezi  Ghid de montaj și execuție.

Structură, izolaţia structurii, lăţuire

Este foarte impotrant a realizarea podului sau a mansardei să se folosească materiale de calitate atât
la structură cât şi la izolare. Pentru realizarea acestora se vor folosi materiale de calitate.

Prin proiectare va fi definită forma și structura învelitorii. Ghid de montaj și execuție oferă toate

detaliile de montaj. Modul de modificare și modul de rezolvare se va face numai cu acordul şi indicaţia
proiectantului.

Tipuri de protecţie
Pentru realizarea acestora se vor folosi materiale de calitate şi
recomandate în acest scop.
Folie cu ţesătură din fibră de sticlă: datorită structurii nu pot fi în contact cu suprafeţe sensibile la
apă cum ar fi izolaţia termică. Sub aceste folii trebuie lăsată întotdeauna un strat de ventilare. Trebuie
asigurată intrarea şi ieşirea corectă a aerului la streaşină şi coame. După montarea ţiglelor trebuie avut
grijă să nu acoperim orifciile de aerisire şi stratul de ventilare între termoizolaţie şi astereală, care nu
poate fi mai mic de 2 cm. Trebuie avut grijă la terminarea învelitorii, orificiile pentru ventilare să nu fie
obturate respectiv orificiu între astereală şi temoizolaţie să nu fie sub dimensiunile standard.

Foliile de difuzie: pot fi în contact cu structurile sensibile la umezeală, datorită compoziției speciale

permite să vaporilor de apă să treacă.  Foliile de difuzie se pot monta direct pe termoizolaţie, chiar pe
astereală astfel poate lipsi al doilea strat de ventilare. Astfel se simplifică execuţia
învelitorii. Recomandarea noastră este folosirea foliilor de difuzie de cea mai înaltă calitate. La
montajul foliilor se vor respecta instrucţiunilor date în Ghid de montaj și execuție precum şi
instrucţiunile date de producător. La execuţia mansardelor şi la acoperişurile mai complicate
recomandăm folosirea foliilor de calitate pentru eliminarea condensului.

La execuţie se vor respecta indicaţiile tehnice din Ghid de montaj și execuție, precum și instrucţiunile
date de producător.

Şipci şi contraşipci
Şipci
Şipcile utilizate vor corespunde standardelor in vigoare şi vor fi de cea mai înaltă calitate.

 de calitate bună,
 să nu se deformeze,
 sănătoase (fără început de putrezire).
Se recomandă tratarea împotriva insectelor, ciupercilor de lemn şi ignifugă.

Contraşipci
Şipcile şi contraşipcile se montează nu numai pe şarpante din lemn, ci şi pe grinzi din oţel sau beton
armat. Ezzel a szokványos készítési mód biztonságot ad a kivitelezőnek, továbbá nem kell számolni az
érintkező, esetleg összeférhetetlen anyagok károsító hatásaival. Astfel, oferă siguranță executantului,
luând grija incompabilității materialelor.

Pe lângă calitatea şipcilor, secţiunea este importantă, pentru că la secţiuni mici, şipcile între căpriori se
vor îndoi, astfel cauzând probleme estetice şi structurale. De acea la realizarea șarpantei nu trebuie să
folosim la şipci cu secţiuni mai mici de:

Lungime căpriori (cm) Dimensiunea şipcilor(mm) Dimensiuni contraşipci (mm)

Între 80-100 cm 30/50 sau 38/48 30/50; 35/50

Între 100-120 cm 40/60 tăiate la dimensiune 40/60 tăiate la dimensiune

 Lungime căpriori (cm) Dimensiunea şipcilor(mm) Dimensiuni contraşipci (mm)

(Nu se recomandă montajul căpriorilor cu distanţă mai mare de 120 cm)

La montajul foliei în totate cazurile se vor folosi contraşipci în vederea realizării suprafeţei
corespunzătoare pentru sub-învelitoare. Cantitatea aerului pentru subventilare depinde şi de

 forma ţiglei folosite

 înclinaţia acoperişului
 şi de lungimea căpriorului,
pentru că acestea influenţează diferenţa de presiune dintre punctul de intrare (streaşină) şi punctul de
ieşire (coamă, țigla de aerisire).

În tabelul de mai jos este dată suprafaţa minimă de subventilare, în cazul nerespectării acestor
dimensiuni, pot apare probleme de eliminare a condensului care poate duce la deterioarea structurii din
lemn a construcţiei.

Standard, Synus, Danubia, Coppo

Suprafaţă cea mai mică de aerisire recomandată, şi distanţa între contraşipci în

funcţie de înclinaţia acoperiţului
Lungimea
căpriorului
16°-22° 22°-30° peste 30°

până la 10 m 5,0 cm 5,0 cm 5,0 cm

între 10-15 m 6,5 cm 5,0 cm 5,0 cm

între 15-20 m 10,0 cm 6,5 cm 5,0 cm

Valorile din tabele sunt orientative, nu întotdeauna sunt identice cu cele comercializate!

Rundo, Zenit

Suprafaţă cea mai mică de aerisire recomandată, şi distanţa între contraşipci în

funcţie de înclinaţia acoperiţului
Lungimea
căpriorului
25°-30° 30°-35° 35°-45° peste 45°

până la 10 m 5,0 cm 5,0 cm 5,0 cm 5,0 cm

între 10-15 m 6,0 cm 5,0 cm 5,0 cm 5,0 cm

între 15-20 m 8,0 cm 6,0 cm 5,0 cm 5,0 cm

În cazul ţiglelor Rundo și Zenit se vor folosi contraşipci mai groase (înalte) faţă

de Danubia și Coppodin cauza profilului ţiglelor.
Valorile din tabele sunt orientative, nu întotdeauna sunt identice cu cele comercializate!

Distanţa de lăţuire
La calculul distanţelor de lăţuire trebuie avut în vedere pe lângă lungimea căpriorul, şi grosimea
contraşipcii, care dă o lungime mai mare decât lungimea căpriorului. Acesta la o învelitoare cu pantă
mare şi cu contraşipcă de 5cm poate reprezenta şi 8 cm diferenţă!

În tabelul de mai jos vă arătăm diferenţele de dimensiune în funcţie de înclinaţia acoperişului:

Cresterea în lungime (cm), dacă înclinaţia acoperişului este de

Grosimea
contraşipci 15° 20° 25° 30° 35° 40° 45° 50° 55° 60°

50 1,34 1,82 2,32 2,88 3,50 4,18 5,00 5,96 7,14 8,66
 Cresterea în lungime (cm), dacă înclinaţia acoperişului este de

Grosimea
contraşipci
60 1,61 2,18 2,80 3,46 4,20 5,04 6,00 7,15 8,57 10,39

100 2,68 3,64 4,64 5,76 7,00 8,36 10,00 11,92 14,28 17,32

Scândură în loc de șipcă suport

Sunt cazuri în care se recomandă folosirea scândurii în loc de şipcă.

Lăţimea scândurii nu poate fi mai mare 14 cm, iar grosimea cel puţin 2,4 cm. Nu se recomandă
folosirea scândurilor deformate sau deteriorate.

Calcularea bugetului
Pe această pagină cu titlu informativ arătăm calculul de buget pentru învelitori cu sistemul
Terran.

Menționăm că prezentul îndrumător nu conţine lucrările premergătoare şi nici lucrările complementare.

Datele de mai jos sunt aferente familiei de produse Danubia și Coppo. Tabelele conțin datele standard
(materiale și cerințele de muncă) pe care le recomandăm pentru utilizare ulterioară.

Denumire Necesar material şi manoperă

1. Montajul foliei pe căpriori fixat cu contraşipci cu o suprapunere de 10 cm. m2

folie 1,20 (m2)

şipci 0,0012 (m3)
montator calificat 0,07 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Denumire Necesar material şi manoperă

Denumire Necesar material şi manoperă

2. Protecția împotriva umezelii, cu strat bituminos, cu fixare mecanică. m2

strat izolator 1,15 (m2)

montator calificat 0,03 (oră)
muncitor calificat sau necalificat 0,03 (oră)

Necesar material şi
Denumire manoperă

3. Montajul ţiglelor TERRAN pe un acoperiş până la 45° m2

țiglă de bază 10,08 (buc)

montator calificat 0,08 (oră)
muncitor calificat sau necalificat 0,02 (oră)

Necesar material şi
Denumire manoperă

4. Montajul ţiglelor TERRAN pe un acoperiş între 45°-60° cu fixarea lor din trei m2
în trei.

țiglă de bază 10,08 (buc)

cârlig de ancorare 3,33 (buc)
montator calificat 0,16 (oră)
muncitor calificat sau necalificat 0,02 (oră)

Necesar material şi
Denumire manoperă

5. Montajul ţiglelor TERRAN pe un acoperiş peste 60° şi cu fixarea fiecărei m2

ţigle.
 Necesar material şi
Denumire manoperă

țiglă de bază 10,08 (buc)

cârlig de ancorare 10,1 (buc)
montator calificat 0,28 (oră)
muncitor calificat sau necalificat 0,02 (oră)

Necesar material şi
Denumire manoperă

6. Realizarea paziei cu ţigle laterale TERRAN montaj şi fixare. m

țiglă de bază 3,03 (buc)

montator calificat 0,06 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Necesar material şi
Denumire manoperă

7. Realizarea coamei orizontale cu ţigle de coamă TERRAN şi montajul protecției Roll m

O Matt sau a elementului de aerisire.

țiglă de coamă 2,52 (buc)

clemă fixre ţiglă de coamă 2,52 (buc)
element aerisire protecţie coamă 0,20 (buc)
suport metalic fixare ţiglă de coamă 1,47 (buc)
Roll O Matt 0,20 (buc)
montator calificat 0,23 (oră)
muncitor calificat sau necalificat 0,02 (oră)

Necesar material şi
Denumire manoperă

8. Realizare coamei înclinate cu țigle de coamă TERRAN, cleme de fixare, element m

universal de protecţie a coamei şi coamă de început.

țiglă de coamă 2,52 (buc)

 Necesar material şi
Denumire manoperă

clemă fixare ţiglă de coamă 2,52 (buc)

coamă de început 0,20 (buc)
suport metalic fixare şipca de coamă 1,47 (buc)
coamă orizontală 1,10 (buc)
montator calificat 0,40 (oră)
muncitor calificat sau necalificat 0,02 (oră)

Necesar material şi
Denumire manoperă

9. Realizarea crestei cu produsele TERRAN şi fixarea lor. m

țiglă de creastă 3,36 (buc)

montator calificat 0,06 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Necesar material şi
Denumire manoperă

10. Montarera ţiglei de aerisire, de trecere sau de transparentă din sistemul buc
TERRAN.

țiglă de aerisire 1,00 (buc)

țiglă de aerisire 1,00 (buc)
țiglă transparentă 1,00 (buc)
unitate de racord antenă 1,00 (buc)
montator calificat 0,06 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Necesar material şi
Denumire manoperă

11. Montarea gurii de aerisire a sistemului pluvial cu racord flexibil din sistemul buc
TERRAN.
 Necesar material şi
Denumire manoperă

unitate de aerisire pentru sistemul pluvial 1,00 (buc)

racord flexibil 1,00 (buc)
montator calificat 0,10 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Necesar material şi
Denumire manoperă

12. Montarea suportului şi a podestului de siguranță, precum și a treptelor metalice buc

pe ţigle din sistemul TERRAN.

suport metalic pentru podest 2,00 (buc)

podest metalic 2,00 (buc)
treaptă metalică universală 1,00 (buc)
montator calificat 0,16 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Denumire Necesar material şi manoperă

13. Montarea luminatorului din sistemului TERRAN. buc

luminator universal 1,00 (buc)

montator calificat 0,15 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Denumire Necesar material şi manoperă

14. Montarea grilajului parazăpadă din sistemului TERRAN. m

grilaj metalic parazăpadă 0,67 (buc)

suport grilaj parazăpadă 2,00 (buc)
montator calificat 0,06 (oră)
muncitor calificat sau necalificat 0,01 (oră)
 Necesar material şi
Denumire manoperă

15. Montarea benzii de aerisire, a pieptenelui de închidere şi a doliei laterale din m

sistemului TERRAN.

pieptene de închidere 1,00 (buc)

banda aerisire protecţie streaşină 0,20 (buc)
dolie laterală 1,00 (buc)
montator calificat 0,03 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Necesar material şi
Denumire manoperă

16. Montarea doliei pe astereală din sistemului TERRAN. m

element dolie 0,59 (buc)

montator calificat 0,52 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Denumire Necesar material şi manoperă

17. Montarea benzii de fixare a doliei din sistemului TERRAN. m

bandă de fixare dolie 1,00 (buc)

montator calificat 0,11 (oră)
muncitor calificat sau necalificat 0,01 (oră)

Denumire Necesar material şi manoperă

18. Montarea consolelor parazăpadă din sistemului TERRAN. buc

consolă metalică patazăpadă 1,5-2,5 (buc)

montator calificat 0,11 (oră)
muncitor calificat sau necalificat 0,01 (oră)
 Adatok statikai számításhoz
1.
2. Terrán műszaki információk
3. Adatok statikai számításhoz

Statikai méretezés, általános szempontok

A számítógépes tervezéssel az egyre bonyolultabb fedélszerkezeteket ma már könnyen és gyorsan
lehet számolni. A pontosságnak csak a gépre felvitt szerkezeti váz, illetve a megadott terhelési esetek
szabnak határt.

A tervezés során azonban soha nem szabad megfeledkeznünk a kapott eredmény legalább
közelítő ellenőrzéséről. Ezzel könnyen kiszűrhetők az esetleges hibák.

A részletes számítási menet bemutatására terjedelmi okok miatt nincs lehetőség, ezeket a vonatkozó
szabványok rögzítik. Az útmutatóban inkább a fedésből adódó terheket mutatjuk be, ezek
felhasználhatók a méretezés során. Megemlítünk továbbá még néhány fontos tervezési elvet is,
amelyek figyelembe vétele ajánlott.

Fedés súlyának alapértéke

A legfontosabb tervezési elv a fedés súlyának alapértéke.

Itt szeretnénk eloszlatni a betonfedéshez kapcsolódó egyik tévhitet, miszerint a fedés túl nehéz és ez
problémát okozhat. Valóban a betoncserepes héjazat az egyik legnehezebb fedés, könnyebb fedés
választásával a súlykülönbség azonban a teljes fedélszerkezet terhének csak 15-25%-ára
vonatkoztatva jelent csökkenést. Azaz egy fele olyan könnyű fedésnél is a tető teljes terhe csak 7-12%-
kal csökken, a tető hajlásszögétől és a beépített anyagoktól függően.
 A Terrán betoncserepek tömegértékei:

Standard alapcserép tömege: 4,5 kg/db;

Danubia alapcserép tömege: 4,5 kg/db;

Coppo alapcserép tömege: 4,6 kg/db;

Rundo alapcserép tömege: 4,4 kg/db.

Zenit alapcserép tömege: 4,8 kg/db.

Ezen értékekből származtathatjuk a fedés tömegét, a hajlásszög függvényében:

Standard, Danubia, Coppo

Ajánlott Ajánlott
tető Legkisebb Legnagyobb CserépszükségletTömeg
ereszléc gerincléc
hajlásszög átfedés léctávolság (kg/m2)
távolság távolság S

16-22° 10 cm 32 cm 33 cm 5,0 cm 10,42 db/m2 46

22-30° 9,0 cm 33 cm 33 cm 4,5 cm 10,10 db/m2 45

30° felett 8,0 cm 34 cm 33 cm 4,0 cm 9,80 db/m2 44

A Figyelem! A Coppo rendszernél a legkisebb léctávolság 32 cm!

Rundo, Zenit
 Ajánlott Ajánlott
tető Legkisebb Legnagyobb CserépszükségletTömeg
ereszléc gerincléc
hajlásszög átfedés léctávolság (kg/m2)
távolság távolság
Run

25-30° 14 cm 28 cm 30 cm 5,0 cm 11,90 db/m2 52,3

30-35° 13 cm 29 cm 30 cm 5,0 cm 11,49 db/m2 50,5

35-45° 12 cm 30 cm 30 cm 5,0 cm 11,11 db/m2 48,8

45° felett *11 cm *31 cm 30 cm 5,0 cm 10,75 db/m2 47,3

* viharkapoccsal történő rögzítés esetén

Az alátéthéjazattal szemben támasztott követelményeről bővebben a Tetőhajlás és

alátéthéjazatok aloldalon olvashat.

A rétegrendhez tartozó szerkezeti elemekhez az alábbi terhelési értékeket ajánljuk:

lécezés, ellenléc 4 kg/tetőm2;

alátétfólia 0,2 kg/tetőm2;

szarufa (10/15 – 90 cm) 12 kg/tetőm2;

hőszigetelés 15-50 kg/m3 anyagtól és gyártótól függően

szerelt gipszkarton 60 kg/m2, 96 kg/m2 kettős burkolat, vakolat nélkül;

deszkaborítás (2,4 cm) 12-17kg/tető m2.

A hóteher és szélteher értékeket az MSZ vagy az EUROCODE előírásai alapján vehetjük fel.
A fedés önsúlyából és a várható terhelésből határozható meg a lécezés vastagsága, illetve számolható
ki az aljzatot alátámasztó szarufák mérete és kiosztási sűrűsége. A szarufakiosztás általában 80-100
cm, az ennél nagyobb távolságokhoz már vastagabb tetőlécek szükségesek.

A fedés önsúlya, illetve a hóteher, szélteher következtében a lécezés lehajlik. A lehajlás maximális
értékét az EUROCODE szabvány a támaszköz 200-ad részében határozza meg, ami 80 cm-es
szarufatávolságnál 4 mm-t jelent. Egyfelől esztétikai szempontok sem engednek ennél nagyobb
lehajlást, másfelől az alakváltozások befolyásolják a cserepek felfekvését. Így káros feszültségek
keletkeznek, ami töréshez is vezethet.

A lehajlást két módon csökkenthetjük.

 Az egyik lehetőség, hogy növeljük a léc keresztmetszetét.

 A másik, hogy a tetőlécet több szarufával támasztjuk alá, azaz sűrítjük az alátámasztást.
Ennek eredményeképpen a szarufa felett átfutó léc negatív nyomatéka csökkenti a mezőközép pozitív
nyomatékát. A toldásokat mégis elkészíthetjük a szarufák felett is. A lécezés kéttámaszú felfekvését
azonban lehetőség szerint kerülni kell.

A tetőlécek, illetve a deszkák beépítésével a tetőmerevsége, alaktartása nő. A fedés aljzatának

tartozéka továbbá az átlós irányban felszegezett síkmerevítő viharléc vagy szélrács, amelyet nem
helyettesít a tetőlécezés.

A Terrán Tetőcserép Gyártó Kft. termékeiből készült fedések megfelelő kivitelezéssel a jól és

biztonságosan járható tetők körébe tartoznak.


 Standard

A statikai számításhoz javasolt megoszló terhelési alapértékek:

0,49 kN/m2 32,0 cm léctávolság esetén

0,46 kN/m2 34,0 cm léctávolság esetén

Rundo

A statikai számításhoz javasolt megoszló terhelési alapértékek:

0,52 kN/m2 28,0 cm léctávolság esetén

0,47 kN/m2 31,0 cm léctávolság esetén

Zenit

A statikai számításhoz javasolt megoszló terhelési alapértékek:

0,57 kN/m2 28,0 cm léctávolság esetén

0,52 kN/m2 31,0 cm léctávolság esetén

Danubia

A statikai számításhoz javasolt megoszló terhelési alapértékek:

0,49 kN/m2 32,0 cm léctávolság esetén

0,46 kN/m2 34,0 cm léctávolság esetén

 Coppo

A statikai számításhoz javasolt megoszló terhelési alapértékek:

0,48 kN/m2 32,0 cm léctávolság esetén

0,45 kN/m2 34,0 cm léctávolság esetén

Megjegyzés: Az MSZ EN 490 szabvány a névleges tömegtől ± 10% eltérést megenged, ezt javasoljuk
biztonsági tényezőként figyelembe venni.

Date pentru calculul de rezistenţă

Date pentru calcul static
În zilele noastre, proiectările complexe şi dificile ale şarpantelor se efectuează foarte uşor şi repede cu
ajutorul calculatoarelor. Precizia datelor este limitată doar de scheletul structural introdus în calculator
şi de valorile încărcărilor date.

În timpul proiectării însă nu trebuie să uităm niciodată, controlarea măcar aproximativă a

valorilor obţinute.. Astfel putem elimina eventualele erori.

Nu avem posibilitatea prezentării detaliate a calculelor datorită răspândirii acestora, fiind reglementate
de standardele in vigoare. În îndrumător ne referim doar la prezentarea sarcinilor provenite din
acoperiş, acestea pot fi utilizate în timpul calculelor efectuate. Menţionăm de asemenea câteva principii
importante de proiectare, folosirea cărora este recomandată.

Greutatea de bază a șarpantei

Cel mai important element pentru calcul este valoarea de bază a încărcării.
Într-adevăr acoperişul cu ţigle de beton este unul din cele mai grele învelitori, însă, chiar și cu o
învelitoare mai ușoră, greutatea scade cu numai 15-25% din sarcina totală. Asta însemând o scadere
de 7-12% din greutatea totală a șarpantei, în funcție de înclinație și materiale folosite, chiar și la o
învelitoare mai ușoară.

Greutatea ţiglelor de beton Terran:

Greutatea ţiglei de bază Standard: 4,5 kg/db;

Greutatea ţiglei de bază Danubia: 4,5 kg/db;

Greutatea ţiglei de bază Coppo: 4,6 kg/db;

Greutatea ţiglei de bază Rundo: 4,4 kg/db.

Greutatea ţiglei de bază Zenit: 4,8 kg/db.

Din aceste valori putem obţine greutatea de acoperire, în funcţie de unghiul de înclinare:

Standard, Danubia, Coppo

Greutate (k
Necesar de
Distanţa Distanţa Distanţa
Înclinaţia Suprapunerere ţigle
maximă şipcii de la şipcii de la
şarpantei minimă Greutate
între şipci streaşină coamă Danu
(kg/m2)
Standard a

16-22° 10 cm 32 cm 33 cm 5,0 cm 10,42 db/m2 46,89 46,89

22-30° 9,0 cm 33 cm 33 cm 4,5 cm 10,10 db/m2 45,45 45,45

peste 30° 8,0 cm 34 cm 33 cm 4,0 cm 9,80 db/m2 44,10 44,10

 ATENŢIE! La sistemul Coppo distanţa între şipci min. 32 cm!

Rundo, Zenit

Greutate
Necesar de
Distanţa Distanţa Distanţa (kg/m2)
Înclinaţia Suprapunerere ţigle
maximă şipcii de la şipcii de la
şarpantei minimă Greutate
între şipci streaşină coamă
(kg/m2)
Rundo Zenit

25-30° 14 cm 28 cm 30 cm 5,0 cm 11,90 db/m2 52,36 57,12

30-35° 13 cm 29 cm 30 cm 5,0 cm 11,49 db/m2 50,56 55,15

35-45° 12 cm 30 cm 30 cm 5,0 cm 11,11 db/m2 48,88 53,33

peste 45° *11 cm *31 cm 30 cm 5,0 cm 10,75 db/m2 47,30 51,60

* fixare cu cârlig de ancorare

Despre modul de acoperire, panta învelitorii, fixarea elementelor şi despre impermeabilitatea înfolierii
găsiți informații pe Pante şi învelitori.

Pentru elementele structurale vă recomandăm următoarele valori de încărcare:

şipci, contraşipci 4 kg/acoperiş m2;

folie 0,2 kg/acoperiş m2;

căpriori (10/15 – 90 cm) 12 kg/acoperiş m2;

izolare termică 15-50 kg/m3;

 Pentru elementele structurale vă recomandăm următoarele valori de încărcare:

panouri din plăci de gipscarton 60 kg/m2, 96 kg/m2 cu placare dublă fără tencuială

astereală din scânduri (2,4 cm) 12-17kg/acoperiş m2.

Valorile de încărcări din zăpadă se vor lua pe baza INDICATIV CR 1-1-3-2012 iar cele din vânt pe baza
INDICATIV-ului CR 1-1-4-2012.

Grosimea şipcilor poate fi calculată din masa ţiglelor şi din valorile de încărcare din vânt şi zăpadă, de
asemenea poate fi detreminată mărimea şi distribuirea căpriorilor. Distanţa între căpriori este în
general de 80-100 cm, pentru valori ale distanţelor mai mari, sunt necesare şipci de acoperiş mai
groase.

Greutatea proprie a structurii de acoperiş, precum şi sarcinile din zăpadă şi vânt duc la îndoirea şipci.
Valoarea maximă de îndoire este data de EUROCOD, fixând o valoare de 1/200 din valoarea
deschideri, care la o distribuţie a căpriorului de 80 cm este de 4 mm. Nu este admisa o îndoire mai
mare atât din punct de vedere estetic, cât şi din punct de vedere al imposibilităţii aşezării în poziţie
corectă a ţiglelor. Pot apărea tensiuni dăunătoare, care pot duce la ruperea şi deteriorarea
acoperişului.

Îndoirea (săgeata) poate fi redusă prin două moduri.

 Primul este mărirea secţiunii transversale a şipcilor.

 Al doilea mod este sprijinirea şipcilor cu mai mulţi căpriori, astfel creăm o susţinere în mai multe
puncte.
Ca rezultat, momentul negativ a şipci fixate deasupra căpriorilor reduce momentul central pozitiv al
structurii. Ca urmare a montării șipcilor și a scândurilor, rigiditatea acoperișului crește.

Ca element de rigidizare de acoperiş este contravântuirea fixată în sus, în partea diagonală, care nu
poate fi înlocuită cu şipcile de acoperiş.
Acoperişurile realizate din produsele Terran Sisteme de Învelitori, aparţin în categoria acoperişurilor de
mare siguranţa și rezistență la sarcini.

Standard

La calculul stactic se vor lua în calcul şi greutatea acestora:

0,49 kN/m2 32,0 cm distanţa între şipci

0,46 kN/m2 34,0 cm distanţa între şipci

Rundo

La calculul stactic se vor lua în calcul şi greutatea acestora:

0,52 kN/m2 28,0 cm distanţa între şipci

0,47 kN/m2 31,0 cm distanţa între şipci

Zenit

La calculul stactic se vor lua în calcul şi greutatea acestora:

0,57 kN/m2 28,0 cm distanţa între şipci

0,52 kN/m2 31,0 cm distanţa între şipci

Danubia

La calculul stactic se vor lua în calcul şi greutatea acestora:

 Zenit

La calculul stactic se vor lua în calcul şi greutatea acestora:

0,49 kN/m2 32,0 cm distanţa între şipci

0,46 kN/m2 34,0 cm distanţa între şipci

Coppo

La calculul stactic se vor lua în calcul şi greutatea acestora:

0,48 kN/m2 32,0 cm distanţa între şipci

0,45 kN/m2 34,0 cm distanţa între şipci
