2019

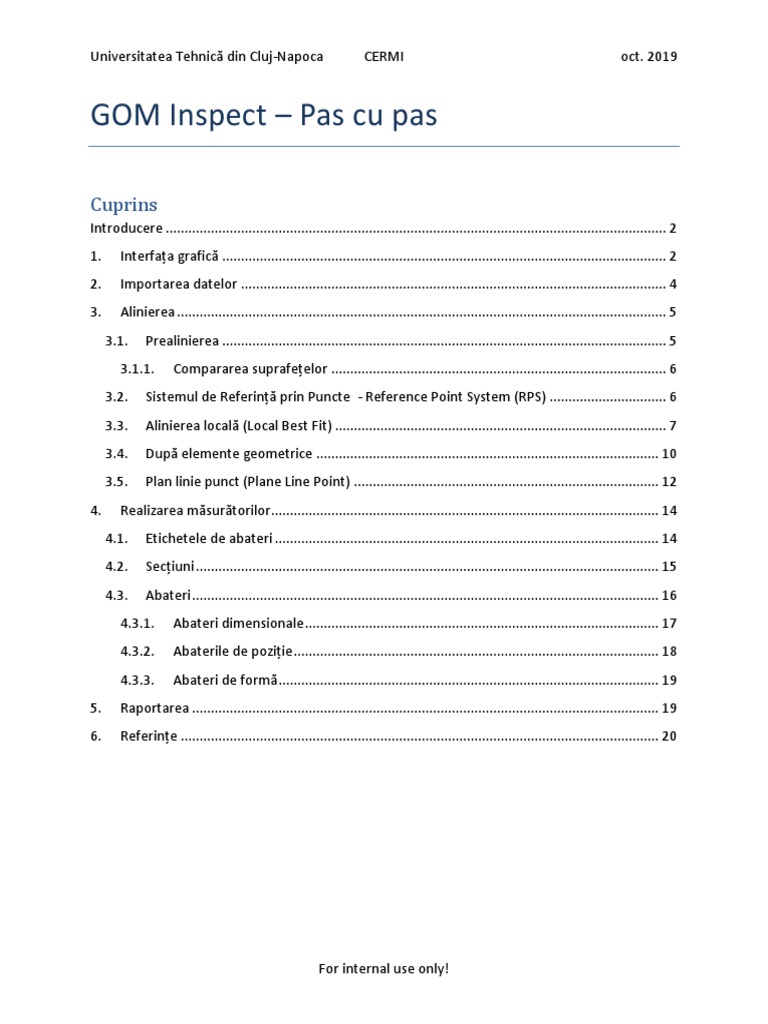

Cuprins
Introducere ..................................................................................................................................... 2
1. Interfața grafică ...................................................................................................................... 2
2. Importarea datelor ................................................................................................................. 4
3. Alinierea .................................................................................................................................. 5
3.1. Prealinierea ...................................................................................................................... 5
3.1.1. Compararea suprafețelor ......................................................................................... 6
3.2. Sistemul de Referință prin Puncte - Reference Point System (RPS) ............................... 6
3.3. Alinierea locală (Local Best Fit) ........................................................................................ 7
3.4. După elemente geometrice ........................................................................................... 10
3.5. Plan linie punct (Plane Line Point) ................................................................................. 12
4. Realizarea măsurătorilor ....................................................................................................... 14
4.1. Etichetele de abateri ...................................................................................................... 14
4.2. Secțiuni ........................................................................................................................... 15
4.3. Abateri ............................................................................................................................ 16
4.3.1. Abateri dimensionale .............................................................................................. 17
4.3.2. Abaterile de poziție ................................................................................................. 18
4.3.3. Abateri de formă ..................................................................................................... 19
5. Raportarea ............................................................................................................................ 19
6. Referințe ............................................................................................................................... 20
Introducere
Acest ghid are scopul de a familiariza utilizatorul cu modul de folosire a programului GOM
Inspect (varianta gratuită). Obiectivul principal este de a exemplifica utilizarea programului cu
ajutorul unei piese scanate cu echipamentul GOM ATOS.
Acest ghid nu are pretenția de a fi un manual exhaustiv ci de a prezenta pașii necesari
rezolvării unei probleme specifice. Pentru un materiale complet accesați http://www.gom-
inspect.com/en/support.php#training
1. Interfața grafică
GOM Inspect este un program profesional folosit pentru inspecția pieselor scanate.
Versiunea gratuită are funcționalitate limitată comparativ cu cea plătită dar păstrează
majoritatea funcțiilor.
1. Primul ecran pe care îl întâlniți la deschiderea programului este prezentat în Figura 1.
Pe bara de titlu (1) puteți salva proiectul, anula ultima comandă (undo) sau reface ultima
comandă (redo). Puteți adăuga funcții prin tragerea funcției pe meniu.
Bara de meniuri (2) conține funcțiile de care aveți nevoie pentru a lucra,
În partea stângă se află spațiile de lucru (4) într-o listă derulantă. Acestea sunt spre exemplu
Report sau Inspection. Alegeți spațiul de lucru în funcție de ce vreți să realizați. Dacă spațiul de
lucru este activ, butonul este colorat.
Meniul principal (3) se moficiă odată cu spațiul de lucru ales. Programul afișează doar acele
icoane necesare pentru sarcinile de realizat.
În 3D view (7), sunt observabile scanarea (mesh-ul STL), modelul CAD și elementele create.
Aici veți lucra majoritatea timpului.
În meniul 3D (8) din partea de jos a ferestrei se află cele mai frecvente unelte de selectare.
În fereastra de proprietăți ale elementelor (12) găsiți informații importante despre elementul
selectat. Aici se pot modifica diferiți parametri ai elementului selectat. Pentru a
2. Importarea datelor
1. Pentru a importa modelul CAD (]n format stp sau step), pur și simplu trageți fișierul în
fereastra programului. Va apărea o fereastră de import. Dați click pe OK.
2. Pentru a importa fișierul care conține scanarea (g3d), îl trageți în fereastra programului.
Va apărea din nou fereastra de import. Dați click pe OK.
3. Datele importate ar trebui să arate similar cu cele din Figura 3.
În fereastra Explorer, modelul CAD se găsește sub Nominal Elements (Elemente nominale)>
CAD, iar scanarea sub Actual Elements (Elemente efective) > Meshes.
4. Pentru a schimba culoarea modelului CAD, pentru a fi în concordanță cu bunele practici
3. Alinierea
Există mai multe moduri de a alinia scanarea cu modelul CAD. Cel mai bine este să faceți
alinierea așa cum s-a realizat în desenul de execuție a piesei scanate. În continuare vom
parcurce câteva din cele mai frecvent folosite metode de aliniere.
3.1. Prealinierea
Primul tip de aliniere este prealinierea. Acesta nu este considerat ca fiind un mod de aliniere
dar ne ajută să suprapunem cât mai corect cele două elemente.
1. În partea dreaptă a meniului principal se află secțiunea Alignment (Aliniere).
Pentru a realiza o aliniere RPS este nevoie de 6 puncte (3 pe un plan, două pe un al doilea
plan și un punct pe un al treilea plan). Vom crea trei puncte pe planul superior, două pe latura
lungă și unul pe latura scurtă. Punctele vor fi create pe
modelul CAD. Scurtături utile:
E – Exclusiv – afișează exclusive
1. Pentru a lăsa doar modelul CAD vizibil, selectați elementele selectate
piesa (gom_part_without_fta) din fereastra I – Invizibil – Ascunde elementele
Explorer (în categoria CAD) și apăsați tasta E de selectate
pe tastatură. V – Vizibil – Afișează elementele
2. Dați click pe Construct (Construiește) din bara selectate
de meniuri, apoi pe Point > Surface Point…
(Punct > Punct pe suprafață). În fereastra ce se deschide bifați Compute vector
automatically (Calculează vector în mod automat).
3. Pentru a crea un punct, apăsați și țineți apăsată tasta CTRL și dați click pe model unde
vreți să creați punctul. Dați click pe Create. Repetați pentru fiecare punct. Vom crea trei
puncte pe planul superior, două pe latura lungă și unul pe latura scurtă (Figura 5)
4. Selectați toate punctele (fie din Geometries de sub Nominal Elements în Explorer fie
ținând apăsat CTRL și deschizând o fereastră de selecție peste toate punctele.
5. În pasul următor vom transfera punctele de pe modelul CAD pe mesh. În meniul
10. În fereastra Create RPS Alignment dați click pe Add Selected Elements pentru a
folosi punctele deja selectate. Lista este populată cu cele 6 puncte. Deviația trebuie să
fie 0. Dați click OK.
11. Dacă trageți Surface Comparison (care se află sub Inspection din fereastra Explorer) pe
modelul CAD, se pot observa abaterile pentru această aliniere.
1. Selectați mesh-ul din fereastra Explorer și apăsați tasta E pentru a afișa exclusiv partea
scanată.
4. Când ați terminat selecția, țineți apăsat butonul stânga al mouse-ului și dați click și pe
butonul din dreapta.
5. La apariția semnelor +/- (vezi imaginea din dreapta), dați drumul la
cele două butoane simultan pe semnul +.
6. Selecția finală arată ca în figura 7.
7. Vizualizați piesa pe direcția Y (Figura 8). Dați click-dreapta în fereastra CAD și selectați
iar Select/Deselect through surface.
8. Creați o selecție ca cea din figura 8, care taie baza literelor.
9. După terminare, dați click și țineți apăsat butonul stâng al mouse-ului și dați click și pe
butonul drept al mouse-ului. La apariția simbolului +/- eliberați simultan cele două
butoane ale mouse-ului pe semnul minus (-). Rezultatul este că se deselectează baza și
rămân selectate doar literele GOM (Figura 9).
10. Dați click pe Create Alignment și selectați Local Best Fit. Click apoi pe OK.
11. Trageți Surface Comparison din fereastra Explorer pentru a vedea abaterile pentru
alinierea nou creată.
În primul rând trebuie să construiți elementele geometrice. Vom folosi doi cilindri și un plan.
1. Selectați modelul CAD și apoi apăsați tasta E pentru a-l face exclusiv vizibil.
2. Dați click pe Construct > Cylinder > Fitting Cylinder… (Construiește > Cilindru > Cilindru
de potrivire) și creați cei doi cilindri din partea superioară a piesei (Figura 10) Metoda
folosită este Gaussian Best Fit iar la Used Points se lasă valoarea 3 Sigma.
3. Dați click pe Construct >Plane> Fitting Plane și creați planul de deasupra.
4. Selectați toate elementele create și dați click pe Measuring Principle (Principiu de
măsurare) apoi pe Fitting element și apoi pe OK.
6. Trageți Surface Comparison din fereastra Explorer pentru a vedea abaterile pentru
alinierea nou creată.
2. Pentru a crea cele două puncte vom crea un punct de intersecție în fiecare din cele două
cazuri. Drept urmare dați click pe Construct > Point > Intersection Point (Construcție >
Punct > Punct de intersecție). Selectați Cilindrul 1 (în secțiunea Line) și Planul 1 (în
secțiunea Plane). Dați click pe Create. Repetați și pentru Cilindrul 2.
3. Linia o vom crea prin unirea celor două puncte nou create. Mergeți la Construct > Line >
2 point line (Construcție > Linie > Linie prin două puncte). Selectați cele două puncte și
dați click pe Create and close.
4. Selectați elementele creare și dați click pe Measuring Principle > Referenced
Construction și apoi pe OK.
5. Creați cele două plane de pe laterale (Plane 2 și 3) mergând la Construct > Plane > Fitting
Plane (Construcție > Plan > Plan prin potrivire). Cu cele două plane selectate dați click
pe Measuring Principle > Fitting element și apoi pe OK
6. Creați punctul mergând la Construct > Point > 3 plane point (Construcție > Punct > Punct
prin 3 plane). Selectați cele trei plane (Planul 1, 2 și 3) și dați click pe Create and close.
8. Pentru crearea sistemului de aliniere mergeți la Operations > Alignment > Main
alignment > Plane-Line-Point (Operații > Aliniere > Aliniere principală > Plan-Linie-
Punct).
9. Selectați elementele corespunzătoare dând de două ori CTRL + click pe fiecare (nu
dublu-click) în fereastra CAD sau selectând fiecare element din listă (verde pentru Actual
și albastru pentru Nominal). La final dați click pe OK (Figura 14).
4. Realizarea măsurătorilor
4.1. Etichetele de abateri
Pe harta culorii se pot adăuga etichete de abateri pentru a vedea numeric deviația în regiuni
specifice ale piesei.
1. Faceți modelul CAD exclusiv vizibil (prin apăsarea tastei E) Trageți Surface Comparison
pe model.
5. Putem adăuga această imagine într-un raport dând click pe . Alegeți ca format 3D
(în partea de jos a ferestrei), ca în Figura 16.
6. Dacă dați click pe creionul din mijlocul foii puteți edita orientarea și vizualizarea piesei.
7. Dați click pe OK și pagina de raport este creată.
4.2. Secțiuni
Folosind funcția Create Inspection Section On CAD (Creează secțiune de inspecție pe CAD),
puteți crea o secțiune prin modelul CAD de-a lungul unui plan de referință. Programul
calculează, în planul de tăiere, abaterile scanării față de datele nominale.
3. În fereastra Explorer din stânga, dați click pe Inspection > Curves > Inspection section on
CAD (Inspecție > Curbe > Secțiune de inspecție pe CAD) și faceți secțiunea exclusiv
vizibilă (E). Rezultatul este o secțiune paralelă cu planul Z la o distanță de 25 mm față de
baza piesei (Figura 18).
4. Puteți adăuga etichete de abateri după metoda descrisă mai sus și apoi secțiunea se
poate adăuga ca pagină în raport.
4.3. Abateri
Putem inspecta trei tipuri de abateri:
Distanțe
1. Pentru determinarea distanței (spre exemplu între două plane) trebuie creat întâi un
șubler virtual. Mergeți la Construct > Distance > Outer disc caliper…
2. Ținând apăsat butonul CTRL dați click pe fiecare plan între care vreți să aflați distanța.
3. Verificați că opțiunea “Compute direction automatically” este debifată.
4. Alegeți direcția pe care vreți să se facă măsurarea (spre exemplu, în figura 19 direcția
este X.
5. Selectați piesa dând click dreapta pe model și selectând opțiunea “Select all points of
element”. Butonul Create devine activ (Figura 20.
6. Dați click pe “Create and close”. Apare elementul Distance (distanță).
7. Selectați șublerul virtual nou creat (elementul Distance) iar din paleta I-Inspect dați click
pe Measuring principle > Reference construction.
8. Tot în paleta I-Inspect dați click pe Check > Distance X. În fereastra Check distance
schimbați numele dacă este necesar și dați click pe OK.
Fig. 20. Măsurarea distanței dintre două plane (crearea șublerului virtual)
5. Raportarea
Pentru a crea un raport, trebuie să adăugați pagini în secțiunea de raportare (Report). Dați click
1. Pentru a adăuga o pagină de raport, în primul rând creați vederea pe care vreți să o
adăugați (în meniul Inspection) cu toate elementele pe care le vreți vizibile (poziția
dând click pe .
6. Referințe
Inspection Basic - GOM Software 2017 - 0000000031_010_EN_14-06-2017
For internal use only!
