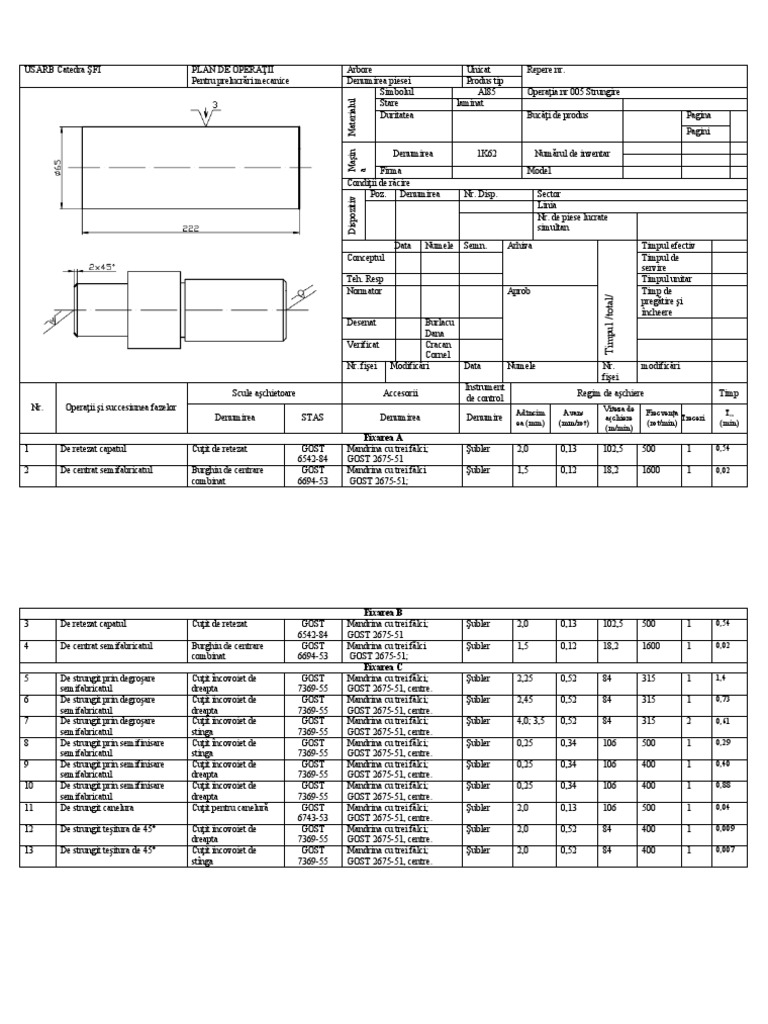

USARB Catedra ŞFI PLAN DE OPERAŢII Arbore Unicat Repere nr.

Pentru prelucrări mecanice Denumirea piesei Produs tip

Simbolul Al85 Operaţia nr 005 Strungire
Stare laminat

Materialul
Duritatea Bucăţi de produs Pagina
Pagini

Denumirea 1K62 Numărul de inventar

Maşin
Firma Model

a
Condiţii de răcire
Poz. Denumirea Nr. Disp. Sector

Dispozitiv
Linia
Nr. de piese lucrate
simultan
Data Numele Semn. Arhiva Timpul efectiv
Conceptul Timpul de
servire
Teh. Resp Timpul unitar
Normator Aprob Timp de

Timpul /total/
pregătire şi
încheere
Desenat Burlacu
Dana
Verificat Cracan
Cornel
Nr. fişei Modificări Data Numele Nr. modificări
fişei
Instrument
Scule aşchietoare Accesorii Regim de aşchiere Timp
de control
Nr. Operaţii şi succesiunea fazelor Viteza de
Adîncim Avans Frecvenţa Tm
Denumirea STAS Denumirea Denumire ea (mm) (mm/rot)
aşchiere
(rot/min)
Treceri
(min)
(m/min)
Fixarea A
1 De retezat capatul Cuţit de retezat GOST Mandrina cu trei fălci; Şubler 2,0 0,13 102,5 500 1 0,54
6542-84 GOST 2675-51
2 De centrat semifabricatul Burghiu de centrare GOST Mandrina cu trei fălci Şubler 1,5 0,12 18,2 1600 1 0,02
combinat 6694-53 GOST 2675-51;
 Fixarea B
3 De retezat capatul Cuţit de retezat GOST Mandrina cu trei fălci; Şubler 2,0 0,13 102,5 500 1 0,54
6542-84 GOST 2675-51
4 De centrat semifabricatul Burghiu de centrare GOST Mandrina cu trei fălci Şubler 1,5 0,12 18,2 1600 1 0,02
combinat 6694-53 GOST 2675-51;
Fixarea C
5 De strungit prin degroșare Cuţit încovoiet de GOST Mandrina cu trei fălci; Şubler 2,25 0,52 84 315 1 1,4
semifabricatul dreapta 7369-55 GOST 2675-51, centre.
6 De strungit prin degroșare Cuţit încovoiet de GOST Mandrina cu trei fălci; Şubler 2,45 0,52 84 315 1 0,73
semifabricatul dreapta 7369-55 GOST 2675-51, centre.
7 De strungit prin degroșare Cuţit încovoiet de GOST Mandrina cu trei fălci; Şubler 4,0; 3,5 0,52 84 315 2 0,61
semifabricatul stinga 7369-55 GOST 2675-51, centre.
8 De strungit prin semifinisare Cuţit încovoiet de GOST Mandrina cu trei fălci; Şubler 0,25 0,34 106 500 1 0,29
semifabricatul stinga 7369-55 GOST 2675-51, centre.
9 De strungit prin semifinisare Cuţit încovoiet de GOST Mandrina cu trei fălci; Şubler 0,25 0,34 106 400 1 0,40
semifabricatul dreapta 7369-55 GOST 2675-51, centre.
10 De strungit prin semifinisare Cuţit încovoiet de GOST Mandrina cu trei fălci; Şubler 0,25 0,34 106 400 1 0,88
semifabricatul dreapta 7369-55 GOST 2675-51, centre.
11 De strungit canelura Cuţit pentru canelură GOST Mandrina cu trei fălci; Şubler 2,0 0,13 106 500 1 0,04
6743-53 GOST 2675-51, centre.
12 De strungit teșitura de 45º Cuţit încovoiet de GOST Mandrina cu trei fălci; Şubler 2,0 0,52 84 400 1 0,009
dreapta 7369-55 GOST 2675-51, centre.
13 De strungit teșitura de 45º Cuţit încovoiet de GOST Mandrina cu trei fălci; Şubler 2,0 0,52 84 400 1 0,007
stînga 7369-55 GOST 2675-51, centre.
USB Catedra ŞFI PLAN DE OPERAŢII Arbore Unicat Repere nr.
Pentru prelucrări mecanice Denumirea piesei Produs tip
Simbolul Al85 Operaţia nr 010 Frezarea
Stare laminat

Materialul
Duritatea Bucăţi de produs Pagina
Pagini
Denumirea 3A151 Numărul de inventar

Maşin
Firma Model

a
Condiţii de răcire Apă
Poz. Denumirea Nr. Disp. Sector

Dispozitiv
Linia
Nr. de piese lucrate simultan

Data Numele Semn. Arhiva Timpul efectiv

Conceptul Timpul de servire
Teh. Resp Timpul unitar

Timpul /total/
Normator Aprob Timp de pregătire şi
încheere
Desenat Burlacu
Dana
Verificat Cracan
Cornel
Nr. Modificări Data Numele Nr. fişei modificări
fişei
Nr. Operaţii şi succesiunea Scule aşchietoare Accesorii Instrument de Regim de aşchiere Timp
fazelor control
Denumirea STAS Denumirea Denumire Adîncimea Avans Vit de Frecvenţ Frecvenţa Tm
(mm) (mm/rot aşchiere a de rot. de rot. a (min)
) a discului semif. pietrei
(m/min) (rot/min) (rot/min)
Fixarea A
1 De rectificat preventiv Disc abraziv GOST Mandrina cu trei fălci; Micrometru t = 0.01 18,9 30 69 1112 0,52
semifabricatul 2424-67 GOST 2675-51, centre. mm
