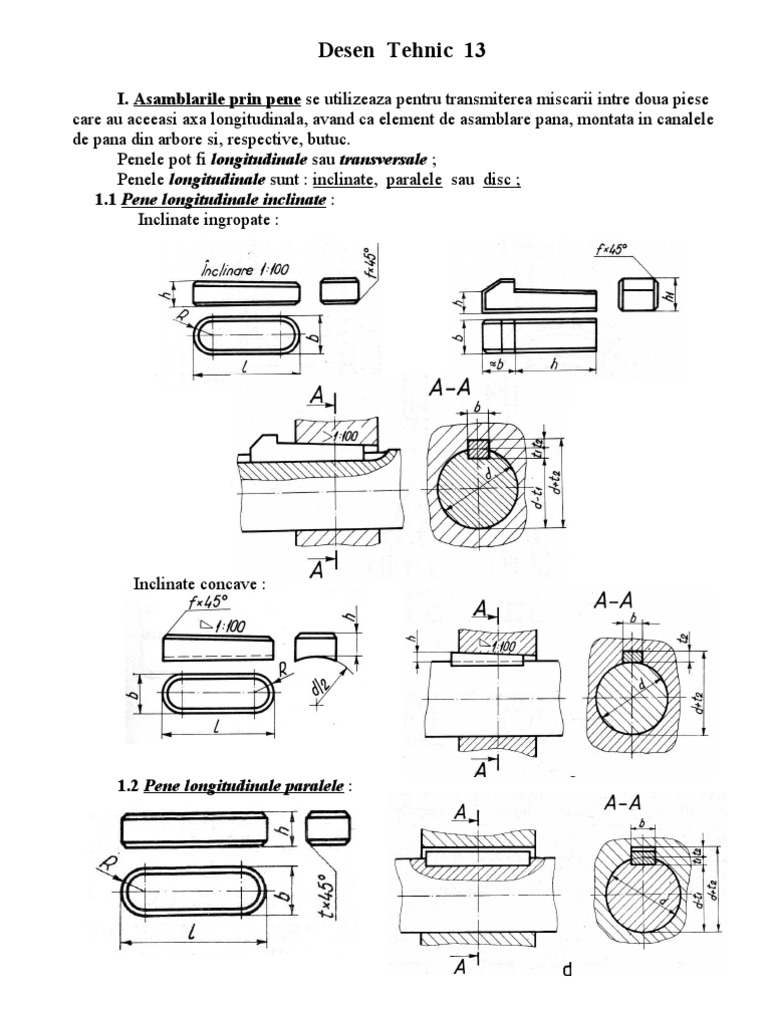

Desen Tehnic 13

I. Asamblarile prin pene se utilizeaza pentru transmiterea miscarii intre doua piese care au aceeasi axa longitudinala, avand ca element de asamblare pana, montata in canalele de pana din arbore si, respective, butuc. Penele pot fi longitudinale sau transversale ; Penele longitudinale sunt : inclinate, paralele sau disc ; 1.1 Pene longitudinale inclinate : Inclinate ingropate :

Inclinate concave :

1.2 Pene longitudinale paralele :

1.3 Pene longitudinale disc :

2. Pene transversale :

II. Asamblari cu stifturi si bolturi . Stifturile sunt organe de masini utilizate pentru asigurarea pozitiei relative dintre doua piese si pot fi : cilindrice, conice, tubulare (crestate), etc.

Arbore canelat :

Alezaj sau butuc canelat :

Asamblare arbure butuc canelat :

Ca exemplu de asamblari care se bazeaza pe proprietatile elastice ale arcurilor enumeram : supapele cu arc si tampoanele de cale ferata.
