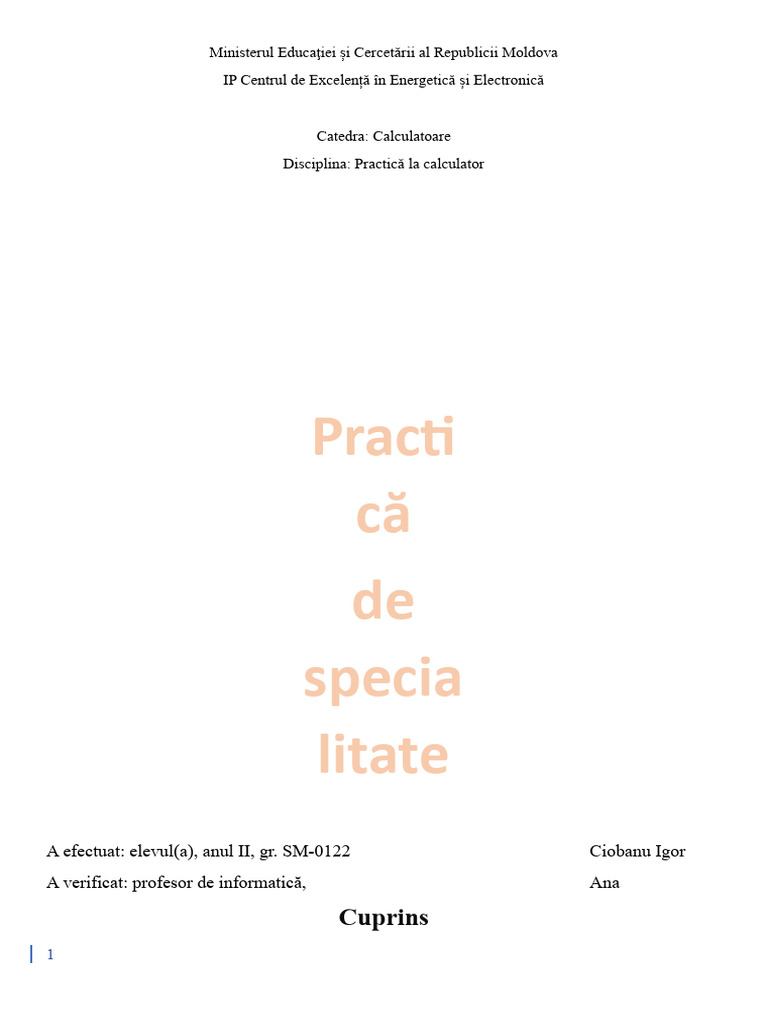

Ministerul Educaţiei și Cercetării al Republicii Moldova

IP Centrul de Excelență în Energetică și Electronică

Catedra: Calculatoare
Disciplina: Practică la calculator

Practi
că
de
specia
litate
A efectuat: elevul(a), anul II, gr. SM-0122 Ciobanu Igor
A verificat: profesor de informatică, Ana

Cuprins
1
 1. Introducere, Repere teoretice despre AutoCAD ………………………………………………….. pag. 3-4

2. Sarcini practice ...................................................................................................................... pag.

1. Chenar cu indicator
2. Garnitura - Racordare
3. Executarea în 3 vederi a unui obiect
4. Secțiuni simple - Secțiuni compuse
5. Obiecte în axonometrie
6. Desen de ansamblu

3. Concluzii

1. Introducere
AutoCAD este un program de proiectare si desenare asistata de calculator ( Automatical Computer
Aided Design) destinat atat utilizatorilor incepatori cat si celor profesionisti .

2
 Cu o interfata prietenoasa si bogata in instrumente de desenare si modelare , AutoCAD confera
posibilitatea realizarii proiectelor detaliate , atat in 2D cat si in 3D.

Intr -o noua prezentare a interfetei utilizator , AutoCAD 2015 deschide oportunitatea proiectarii
parametrizate si a realizarii familiilor de piese .

Datorita multitudinii de optiuni de Import/Export, Autocad faciliteaza realizarea legaturilor cu

celelalte programe de proiectare asistata de calculator ( Catia , NX – fostul program Unigraphics ,
Solid Works, Bentley, Inventor, 3D Studio Max)

Platforma AutoCAD sta la baza dezvoltarii programelor Autodesk specializate pentru proiectare
avansata in diverse domenii : mecanica ( AutoCAD Mechanical ) ,electric ( AutoCAD Electrical ),
arhitectura ( AutoCAD Architecture ), constructii civile ( AutoCAD Civil 3D ), cartografie
( AutoCAD Map 3D ), proiectarea fabricilor ( AutoCAD Plant 3D, AutoCAD P&ID ).

Noile facilitati legate de implementarea locatiei geografice ( Geographic Location ) permit

extinderea activitatii de proiectare si in domeniul cartografiei si amenajarii teritoriului , facand
legatura directa cu coordonatele geospatiale reale si imaginile obtinute prin satelit .

o Zona grafica – zona in care se va concretiza proiectul

o Menu-uri ecran – menu-uri derulante, plasate in partea stanga-sus a zonei grafice, utilizate
pentru controlul setarilor ferestrei de vizualizare [-], controlul orientarii vederii [Top] sau
controlul stilului de vizualizare [Wireframe]

o Sistemul de axe – triedrul spatial care indica orientarea axelor X,Y si Z

o Navigation Bar – bara de navigare, contine comenzile de vizualizare (ViewCube, Navigation

Wheel, Zoom, Pan, Orbit, ShowMotion)

o Command Window – zona liniilor de comanda, zona unde va avea loc dialogul intre utilizator
si programul In aceasta zona sunt vizibile ultimele randuri din fereastra Text Window, posibil
a fi deschisa cu tasta functionala F2. Numarul de randuri in zona liniilor de comanda poate fi
modificat. Un numar de 4 randuri este, de obicei suficient pentru a expune cel mai complet set
de cerinte (sintaxa unei comenzi)

o Ribbon – menu contextual care contine Tab-uri (de remarcat Tab-ul activ implucit – Home)

o Tab – fila din componenta menu-ului Ribbon; contine Panel-uri (Tab-ul Home – activ)

3
 o Panel – grupa de comenzi cu denumire sugestiva, focalizata pe tipul de activitate desfasurat in
zona grafica (Draw, Modify, Annotation, Layers, Block, Properties, Groups, Utilities,
Clipboard, View)

o Quick Access Toolbar – bara de acces rapid catre comenzile primare (New, Open, Save, Save
As, Undo, Redo, Print). Acest menu este configurabil, astfel incat sa putem indeparta sau
adauga noi comenzi.

o Title Bar – bara de titlu, unde apare numele si versiunea programului (AutoCAD 2015) si
numele desenului curent precum si extensia acestuia (Drawing1.dwg)

o Info Center – bara de butoane pentru acces la documentatie si tutoriale

o Status Bar – bara de stare care contine campul de coordonate X,Y,Z ale cursorului, butoanele
cu functiile ajutatoare pentru desenare (Infer, Snap, Grid, Ortho, Polar, Osnap, 3DOsnap,
Otrack, DUCS, Dynamic UCS, LWT, …). Tot in bara de stare, gasim tab-urile aferente zonei
grafice, denumite Layout Tabs (Model, Layout1, Layout2) care permit trecerea din spatiul
Model in spatiul Paper si invers. Aceasta bara este configurabila, astfel incat utilizatorul sa
poata afisa numai functiile necesare la un moment dat (simplificarea interfetei utilizator)

In fereastra Select File, deschideti lista derulanta Files of type. Observati tipurile de fisiere pe care le putem
deschide:

o .dwg – fisier desen (drawing), formatul implicit in care programul AutoCAD salveaza
desenele.

o .dws – fisier standard (drawing standard), format care cuprinde setarile potrivit diverselor
standarde de desenare

o .dxf – fisier DXF (drawing interchange file), format grafic universal recunoscut de majoritatea
software-urilor de proiectare asistata de calculator

o .dwt – fisier sablon (drawing template), format care cuprinde toate setarile
necesare realizari unui desen in sensul optimizarii lucrului si micsorarii
timpului de proiectare. Aceste setari sunt necesare fiecarui desen care face
parte dintr-un anumit proiect. Prin salvarea lor in fisiere sablon se elimina,
pe deoparte munca repetitiva, de rutina si se preintampina eventuale deviatii
de la standardul impus de compania pentru care se efectueaza proiectele
respective.

o .dst – fisier “Sheet Set” – contine seturi de planse colectate din desene ce
apartin aceluiasi proiect realizat in AutoCAD
4
 2. Sarcini practice
a) Chenar cu indicator

Chenar cu indicator (fig. 1)

b) Garnitura - Racordare

Garnitură (fig 2.1)

5
 Racordare (fig 2.2)

c) Executarea în 3 vederi a unui obiect

6
 d) Secțiuni simple și compuse

Secțiune simplă (fig 4.1)

Secțiune compusă (fig 4.2)
