Bara MODIFY

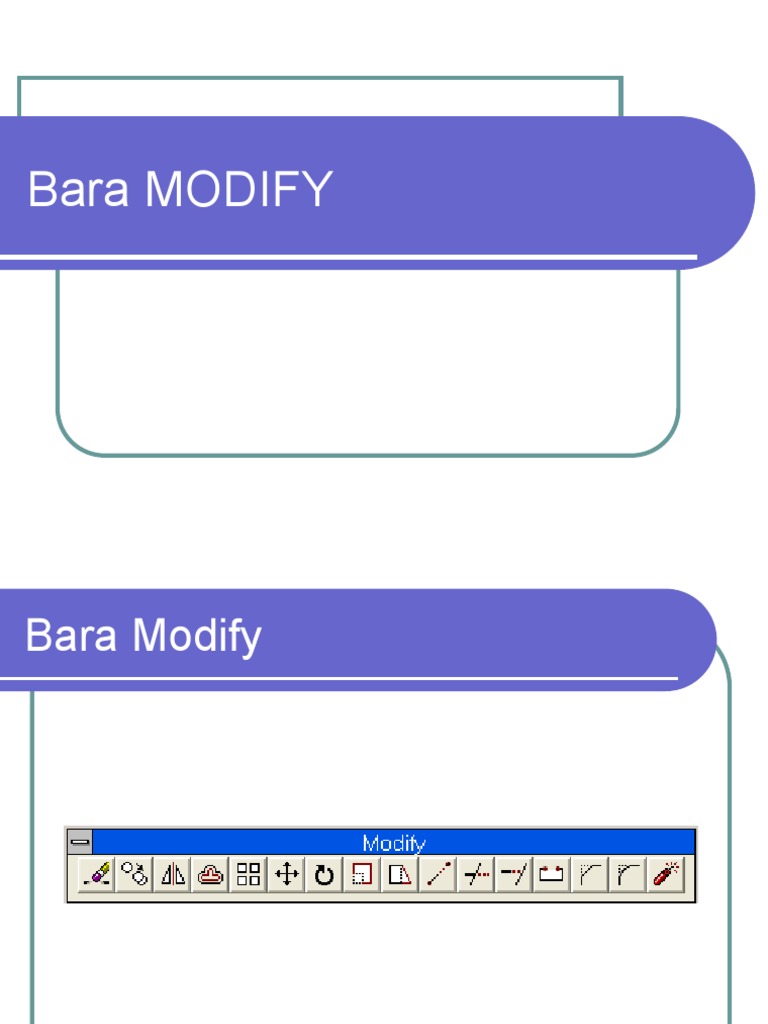

Bara Modify
ERASE

 permite ştergerea entităţilor din desen

 se selectează entităţile dorite, individual
sau prin seturi de selecţie
 OOPS – reface toate entităţile şterse cu
cea mai recentă comandă ERASE
(numai
dacă comanda este apelată imediat după
ERASE)
COPY
 Command: COPY
 Select objects: se selectează entităţile dorite
 Select objects: Enter
 Base point of displacement/Multiple:
 Base point of diaplacement – necesită indicarea unui
punct numit punct de bază
 Multiple – Permite realizarea de copii multiple ale
obiectelor selectate cu ajutorul unei singure comenzi
COPY
 Second point of displacement – specificarea poziţiei în
desen a punctului ales ca punct de bază
Exercitiu
MIRROR
 permite realizarea imaginilor în oglindă ale obiectelor
existente în desen, cu sau fără reţinerea originalelor
 Command: MIRROR
Select objects: se selectează entităţile care se vor oglindi
Select objects: Enter
First point of mirror line: (primul punct al liniei de
oglindire): P1
Second point: (al doilea punct al liniei de oglindire): P2
Delete old object?N: (Y sau N) (mesaj pentru reţinerea
sau ştergerea selecţiei originale)
Exercitiu folosind comanda Mirror
ARRAY
 permite executarea unor copii multiple într-
o reţea dreptunghiulară sau circulară.
 Butonul: (din bara de instrumente
MODIFY)
 Select objects: se precizează entităţile care
vor fi copiate
 Rectangular/Polar array (R/P) – se alege
tipul aranjamentului (rectangular sau polar)
Dispuneri dreptunghiulare
(Rectangular)
 Number of rows (---) 1: numărul de
rânduri
 Number of columns (III) 1: numărul de
coloane
 Unit cell or distance between rows (---):
distanţa dintre două rânduri alăturate din
reţea
 Distance between columns (III): distanţa
dintre două coloane alăturate din reţea
Exercitiu

 Desenati un poligon cu 6 laturi, in

punctul 100,100, inscris in cercul de raza
30
 Multiplicati-l intr-o matrice cu 3 linii si
doua coloane avand distanta intre linii 50
si coloane 50
Asa ati obtinut?
Dispuneri polare (circulare)
 Base/Specify center point of array:
 Center point of array – punctul în jurul
căruia se face reţeaua
 Number of items: nr. elementelor din reţea
 Angle to fill (+=ccw, - = cw)360: [Enter]
(Unghiul acoperit de reţeaua de elemnte)
 Rotate objects as they are copied? Y:
(modul în care se rotesc entităţile în jurul
centrului)
Exercitiu

Command: _array
Select objects: 1 found
Select objects:
Rectangular or Polar array
(<R>/P): p
Base/<Specify center point
of array>: 200,100
Number of items: 8
Angle to fill (+=ccw, -=cw)
<360>: 360
Rotate objects as they are
copied? <Y> y
Tema
