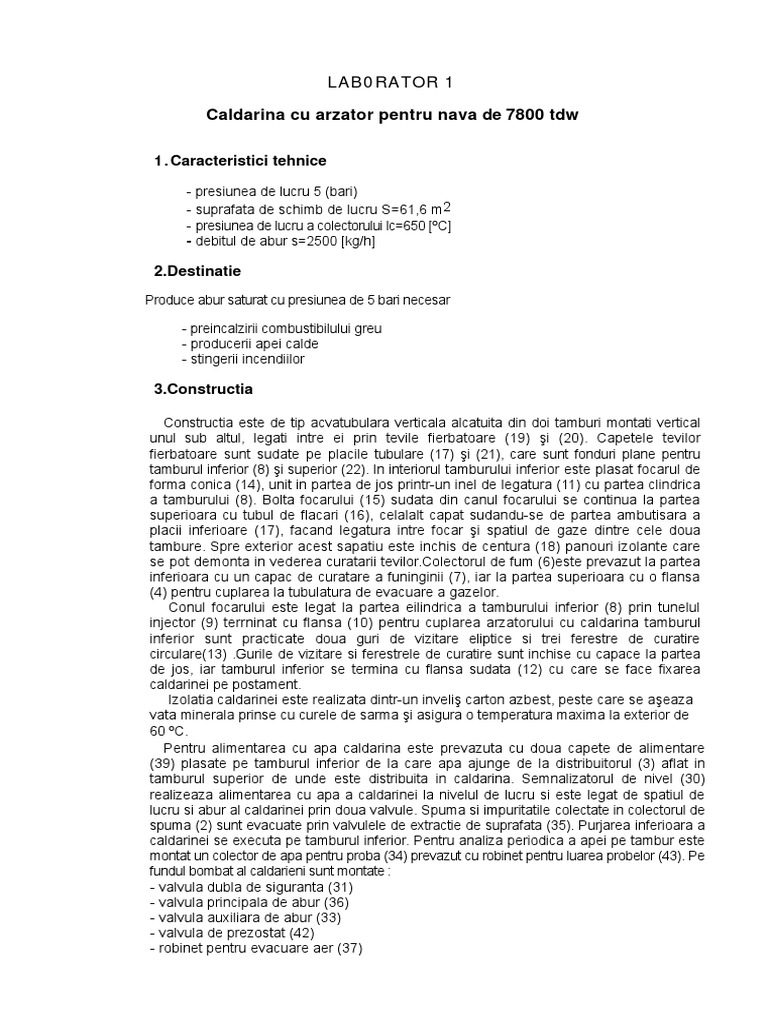

LAB0RATOR 1

Caldarina cu arzator pentru nava de 7800 tdw

1 . Caracteristici tehnice
- presiunea de lucru 5 (bari)
- suprafata de schimb de lucru S=61,6 m2
- presiunea de lucru a colectorului lc=650 [C]
- debitul de abur s=2500 [kg/h]

2.Destinatie
Produce abur saturat cu presiunea de 5 bari necesar
- preincalzirii combustibilului greu
- producerii apei calde
- stingerii incendiilor

3.Constructia
Constructia este de tip acvatubulara verticala alcatuita din doi tamburi montati vertical
unul sub altul, legati intre ei prin tevile fierbatoare (19) i (20). Capetele tevilor
fierbatoare sunt sudate pe placile tubulare (17) i (21), care sunt fonduri plane pentru
tamburul inferior (8) i superior (22). In interiorul tamburului inferior este plasat focarul de
forma conica (14), unit in partea de jos printr-un inel de legatura (11) cu partea clindrica
a tamburului (8). Bolta focarului (15) sudata din canul focarului se continua la partea
superioara cu tubul de flacari (16), celalalt capat sudandu-se de partea ambutisara a
placii inferioare (17), facand legatura intre focar i spatiul de gaze dintre cele doua
tambure. Spre exterior acest sapatiu este inchis de centura (18) panouri izolante care
se pot demonta in vederea curatarii tevilor.Colectorul de fum (6)este prevazut la partea
inferioara cu un capac de curatare a funinginii (7), iar la partea superioara cu o flansa
(4) pentru cuplarea la tubulatura de evacuare a gazelor.
Conul focarului este legat la partea eilindrica a tamburului inferior (8) prin tunelul
injector (9) terrninat cu flansa (10) pentru cuplarea arzatorului cu caldarina tamburul
inferior sunt practicate doua guri de vizitare eliptice si trei ferestre de curatire
circulare(13) .Gurile de vizitare si ferestrele de curatire sunt inchise cu capace la partea
de jos, iar tamburul inferior se termina cu flansa sudata (12) cu care se face fixarea
caldarinei pe postament.
Izolatia caldarinei este realizata dintr-un inveli carton azbest, peste care se aeaza
vata minerala prinse cu curele de sarma i asigura o temperatura maxima la exterior de
60 C.
Pentru alimentarea cu apa caldarina este prevazuta cu doua capete de alimentare
(39) plasate pe tamburul inferior de la care apa ajunge de la distribuitorul (3) aflat in
tamburul superior de unde este distribuita in caldarina. Semnalizatorul de nivel (30)
realizeaza alimentarea cu apa a caldarinei la nivelul de lucru si este legat de spatiul de
lucru si abur al caldarinei prin doua valvule. Spuma si impuritatile colectate in colectorul de
spuma (2) sunt evacuate prin valvulele de extractie de suprafata (35). Purjarea inferioara a
caldarinei se executa pe tamburul inferior. Pentru analiza periodica a apei pe tambur este
montat un colector de apa pentru proba (34) prevazut cu robinet pentru luarea probelor (43). Pe
fundul bombat al caldarieni sunt montate :
- valvula dubla de siguranta (31)
- valvula principala de abur (36)
- valvula auxiliara de abur (33)
- valvula de prezostat (42)
- robinet pentru evacuare aer (37)

Pentru cuplarea caldarinei, la caldarina recuperatoare "LAMONT" pe tamburuI

inferior sunt montate doua valvule(20). Amestecul apa-abur de la caldarina
recuperatoare intra in caldarina cu combustibil lichid prin valvula colt (24).

4.Functionarea
Alimentarea arzatorului cu combustibil se face cu ajutorul unor instalatii ale caror parti
componente sunt cuprinse in instalatia de combustibil a navei, se face prin capul de alimentare
cu ajutorul grupei de alimentare. Astfel caldarina se umple cu apa pana la nivelul la care
pompa de alimentare se decupleaza automat. Alimentarea caldarinei este controlata de un
semnalizator de niveI care in functie de nivelul apei din tamburul superior al caldarinei,
intrerupe sau pune in functiune pompele de alimentare. Aceasta comanda intreruperea sau
pune in functiune pompele de alimentare. Aceasta comanda pornirea pompei de alimentare
cand nivelul a atins nivelul inferior al intervalului sau comanda de oprire a pompei la
atingerea limitei superioare a aceluiasi interval. Robinetii si valvulele functioneaza rotind
roata de manevra, iar valvula dubla de siguranta functioneaza sub actiunea presiunii de
abur. Astfel la depasirea presiunii de 5 bari supapa se ridica de pe scaun, permitand
reducerea presiunii in spatiul de vaporizare la o valoare de sensibilitate mai mica de 5 bari,
cand supapa revine etan pe scaun oprind ieirea aburului din spatiul de vaporizare. Sticla
de nivel este montata pe caldarina prin intermediul unui stut care face legatura cu interiorul
caldarinei in zona spatiului de vaporizare.

5.Modul de exploatare
Se verifica
- starea gerrerala a caldarinei
- prezenta apei in caldarina
- nivelul apei in tancul de alimentare
- nivelul de cornbustibil in tancul de combustibil
Daca caldarina a fost dechisa pentru reparatii sau curatire se va face examinarea
interioara a tamburlor si tevilor de fum; examinarea focarului si a exteriorului caldarinei si de
asemnea se vor examina tevile fierbatoare i dupa caz se va executa uscarea zidariei
focarului.
Dupa executarea operatillor de mai sus se trece la punerea in functiune a caldarinei, se
aprinde arzatorul respecatandu-se instructiunile de exploatare.
Ridicarea presiunii pana la presiunea de lucru se face in trei faze
faza I - apa de caldarina se aduce la fierbere in 1-2 ore
faza II - se ridica presiunea aburului la 3 bari in 30-60 de min
faza III - se urmarete presiunea aburului de la 3 bari la cea de regim in 10-15
minute. La presiunea de 4 bari se deschide valvula de dubla siguranta.

6. Circuitul apa-abur
Acest circuit contine urmatoarele elemente:
a) valvula principala de abur
b ) racord abur spre consummator de 5 bari
c) reductor de presiune
d) consumatorii de abur
e) valvula retur condens de la consumatori
f) valvula retur condensor
g) iesire apa de mare
h) intrare apa de mare
I) tanc de observatie
j) evacuate apa murdara
k) pompa de alimentare baza

l) tanc pentru apa tehnica

m) valvula purjare baza
n) pompe alimentare caldari
o) cap alimentare caldari
