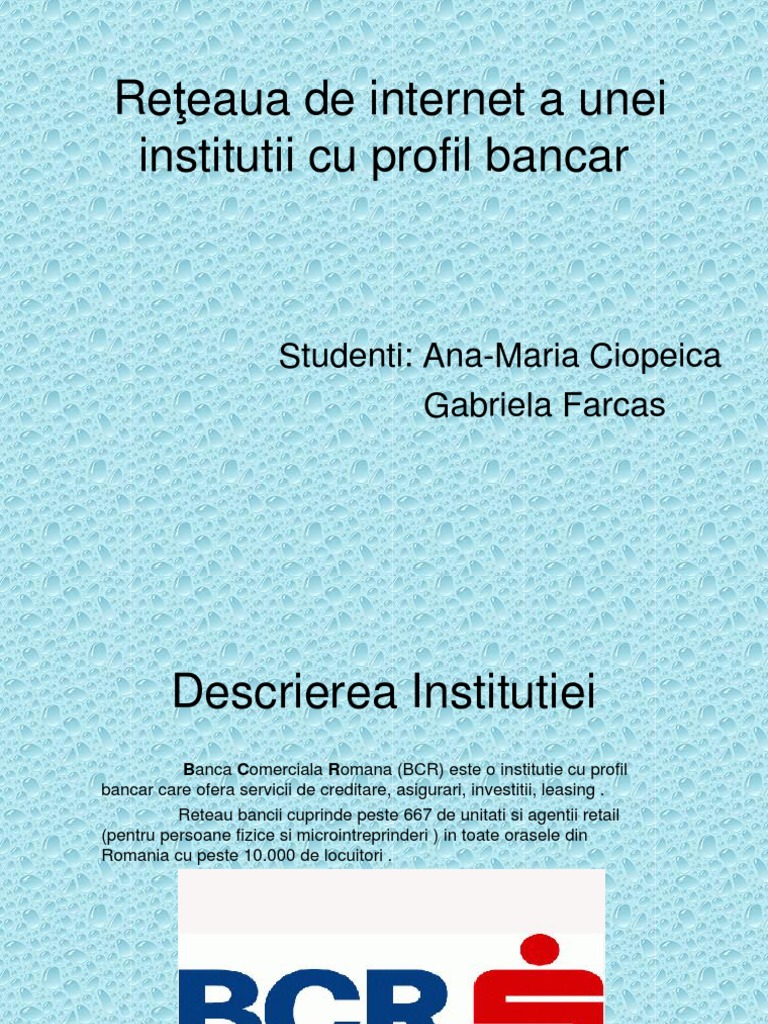

Reeaua de internet a unei institutii cu profil bancar

Studenti: Ana-Maria Ciopeica Gabriela Farcas

Descrierea Institutiei
Banca Comerciala Romana (BCR) este o institutie cu profil bancar care ofera servicii de creditare, asigurari, investitii, leasing . Reteau bancii cuprinde peste 667 de unitati si agentii retail (pentru persoane fizice si microintreprinderi ) in toate orasele din Romania cu peste 10.000 de locuitori .

 Acest proiect prezinta reteaua de internet al BCR-ului de pe strada Stefan Cel Mare, Iasi. Numarul persoanelor angajate in aceasta intreprindere este de circa 25, incluzand:

Director ; Agenti paza ; Oameni de serviciu ; Operatori ghisee ;

 Filiala BCR este structurata in 6 spatii de lucru ce contin fiecare dotarile necesare specifice. Astfel exista: Spatiul CONSILIERE PERSOANE FIZICE ce contine 6 calculatoare, 2 imprimante multifunctionale si o imprimanta simpla Spatiul OPERATIUNI PERSOANE FIZICE SI JURIDICE ce are in dotare 3 calculatoare si o imprimanta multifunctionala Biroul DIRECTORULUI cu 2 calculatoare si o imprimanta multifunctionala Camera TEHNICA ce contine un calculator si serverul Biroul LEASING ce contine 3 calculatoare si o imprimanta multifunctionala Biroul BCR ASIGURARI cu 2 calculatoare si o imprimnata multifuntionala Spatiul COMERCIAL cu ghiseele de SCHIMB VALUTAR si INFORMATII ce contine 6 calculatoare si 2 imprimante multifunctionale

Datorita structurii spatiului am realizat o retea de tip LAN

Descrierea retelei in functie de criteriul de clasificare al retelelor: dupa tehnologia de transmisie-retea de difuzare(broadcast) Dupa scara la care opereaza reteaua- LAN Dupa topologie-magistrala stea Dupa tipul sistemului de operare-bazata pe server Dupa tipul mediului de transmisie medii ghidate(cablu coaxial) Dupa tipul utilizatorilor-privata Dupa tipul accesului la mediu-Ethernet

Avantaje ale retelelor LAN sunt : -reducerea costurilor si cresterea calitatii prelucrarii informatiilor; -imbunatatirea integritatii datelor -largirea gamei de aplicatii si facilitarea administrarii produselor informatice -cresterea flexibilitatii mijloacelor informatice

II.Topologia fizica

Estimarea costurilor
Cablu UTP 500mX55 bani/m=275 RON Switch : 16 porturi TP-Link TL SF1016D : 1*101.49=101.49 RON 8 porturi D-Link DES-1008D : 3*70.92= 212.76 RON Router Assus Rx3041(Firewall router,4x10/100LAN,IP/URL/MAC filtering) 1X106ron=106ron Mufa UTP RJ45-P01,70X15bani=10.5 RON PrizaVIMAR EDP RJ45 UTP Netsafe Cat5E : 5*24.20=121 RON Server Hp Z400(Intel procesor Xeon-Core,2.8Ghz,4GB DDR 500 GB,DVD+/Rw,LAN,card reader,WIN7)-1x5.719roni=5719 RON Calculatoare Compaq 315 Mt, AMD Athlon II X 2245, 2 Gb, HDD 320 Gb, Monitor LCd Philips 160E1SB (15.6) : 900+331.71=1231.71 *23 = 28329.33 RON Imprimante multifunctionale Canon Multifunctional Pixma MP250 : 8 * 180.46=1443.68 RON Imprimante simple Canon Pixma IP4200 : 1*50.39=50.39 RON

TOTAL=36369.15 RON

III. Alocarea adreselor IP

Modelul folosit in aceasta retea va fi TCP/IP, nivel structurat pe 4 nivele:

 In cazul de fata avem 4 subretele de unde rezulta ca vom avea: 3 biti S si 24 biti N. Sunt, deci, 8-2=6 subretele si raman 2 suplimentare. Adresa de retea este: 192.168.16.32 Masca de retea este: 255.255.224.0

Vom defini subretelele de clasa C:

S#1 S#2 S#3 S#4

0010 0000 192.168.16.32/27; 0100 0000 192.168.16.64/27; 0110 0000 192.168.16.96/27; 1000 0000 192.168.16.128/27

Adresele de host
S#1 192.168.16.34/27 192.168.16.42/27; S#2 192.168.16.66/27 192.168.16.72/27; S#3 192.168.16.98/27-192.168.16.105/27; S#4 192.168.16.130/27192.168.16.136/27

Adresele de broadcast :
B#1 B#2 B#3 B#4 192.168.16.63/27; 192.168.16.95/27; 192.168.16.127/27; 192.168.16.159/27;

Adresele Gateway:
S#1 S#2 S#3 S#4 192.168.16.33/27; 192.168.16.65/27; 192.168.16.97/27; 192.168.16.129/27;

Simularea retelei in programul Cisco Packet Tracer
