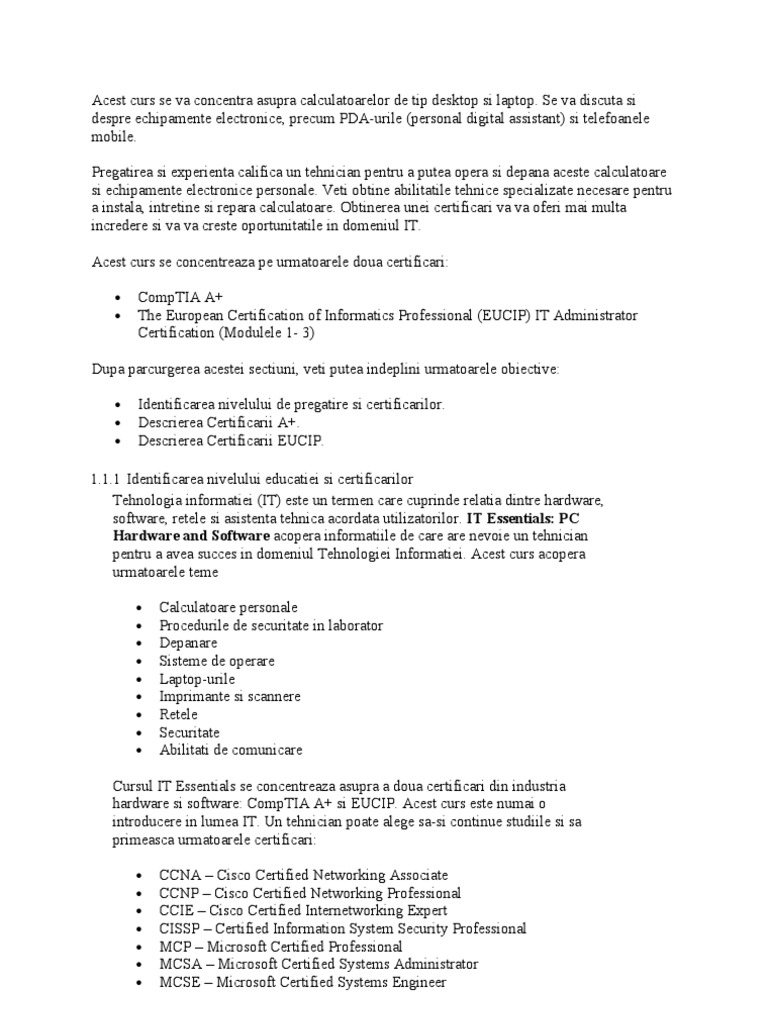

Acest curs se va concentra asupra calculatoarelor de tip desktop si laptop.

Se va discuta si despre echipamente electronice, precum PDA-urile (personal digital assistant) si telefoanele mobile. Pregatirea si experienta califica un tehnician pentru a putea opera si depana aceste calculatoare si echipamente electronice personale. Veti obtine abilitatile tehnice specializate necesare pentru a instala, intretine si repara calculatoare. Obtinerea unei certificari va va oferi mai multa incredere si va va creste oportunitatile in domeniul IT. Acest curs se concentreaza pe urmatoarele doua certificari:

CompTIA A+ The European Certification of Informatics Professional (EUCIP) IT Administrator Certification (Modulele 1- 3)

Dupa parcurgerea acestei sectiuni, veti putea indeplini urmatoarele obiective:

Identificarea nivelului de pregatire si certificarilor. Descrierea Certificarii A+. Descrierea Certificarii EUCIP.

1.1.1 Identificarea nivelului educatiei si certificarilor Tehnologia informatiei (IT) este un termen care cuprinde relatia dintre hardware, software, retele si asistenta tehnica acordata utilizatorilor. IT Essentials: PC Hardware and Software acopera informatiile de care are nevoie un tehnician pentru a avea succes in domeniul Tehnologiei Informatiei. Acest curs acopera urmatoarele teme

Calculatoare personale Procedurile de securitate in laborator Depanare Sisteme de operare Laptop-urile Imprimante si scannere Retele Securitate Abilitati de comunicare

Cursul IT Essentials se concentreaza asupra a doua certificari din industria hardware si software: CompTIA A+ si EUCIP. Acest curs este numai o introducere in lumea IT. Un tehnician poate alege sa-si continue studiile si sa primeasca urmatoarele certificari:

CCNA Cisco Certified Networking Associate CCNP Cisco Certified Networking Professional CCIE Cisco Certified Internetworking Expert CISSP Certified Information System Security Professional MCP Microsoft Certified Professional MCSA Microsoft Certified Systems Administrator MCSE Microsoft Certified Systems Engineer

Network+ CompTIA Network Certification Linux+ CompTIA Linux Certification

Certificarile IT pot fi folosite drept acreditari pentru grade universitare si de colegiu in domenii precum telecomunicatiile si informatica. 1.1.2 Descrierea certificarii A+ Computing Technology Industry Association (CompTIA) a dezvoltat programul de certificare A+. O certificare CompTIA A+, prezentata in Figura 1, atesta faptul ca posesorul ei este un tehnician hardware si software calificat. Certificarile CompTIA sunt recunoscute in intreaga comunitate IT ca fiind una dintre cele mai bune metode de a interactiona cu domeniul tehnologiei informatiei si de a construi o cariera solida. Un candidat pentru certificarea A+ trebuie sa treaca doua examene. Primul examen este CompTIA A+ Essentials. Al doilea examen avansat depinde de tipul de certificare dorit. Fiecare examen avansat evalueaza competente specializate din una din urmatoarele domenii:

Tehnician IT Tehnician de asistenta la distanta Tehnician pentru calculator

Examenul CompTIA A+: Essentials Toti candidatii trebuie sa treaca examenul A+ Essentials (220-601). Examenul acopera calificarile necesare pentru a instala, repara, configura, depana, optimiza, diagnostica si mentine componente hardware ale calculatoarelor personale si sisteme de operare. Examenul CompTIA A+: Tehnician IT Examenul CompTIA A+ (220-602) evalueaza un candidat pentru specializarea tehnician de teren. Tehnicienii de teren lucreaza atat in medii mobile cat si in birouri corporative. Examenul CompTIA A+: Tehnician de asistenta la distanta Examenul CompTIA A+ (220-603) evalueaza candidatii pentru specializarea de tehnician de asistenta la distanta care sunt responsabili pentru asistenta clientilor fara a avea acces la echipamentele acestora. Un tehnician de asistenta la distanta lucreaza intr-un call-center unde va rezolva probleme legate de sistemul de operare sau conectivitate folosind o linie telefonica sau Internetul. Aceasta calificare poate fi intalnita si sub alte denumiri: tehnician help-desk, tehnician call-center, specialist tehnic sau reprezentant tehnic.
Examenul CompTIA A+: Tehnician pentru calculator Examenul CompTIA A+ (220-604) examineaza cunostintele unui tehnician pentru calculator. Tehnicianul pentru calculator are o interactiune limitata cu utilizatorul si lucreaza in ateliere sau in laboratoare. Tehnicianul pentru calculator este denumit si tehnicianul de banca.

1.1.3 Descrierea certificarii EUCIP Programul EUCIP IT Administrator ofera o certificare recunoscuta de competenta in domeniul IT. Certificarea acopera standardele descrise de Consiliul European al Societatilor de Informatica Profesionala (CEPIS). Certificarea EUCIP IT Administrator consta in cinci module, cu un examen pentru fiecare modul. Acest curs va pregateste pentru modulele 1-3. Modulul 1: Componentele Hardware ale Calculatorului Modulul Componentele Hardware ale Calculatorului are ca cerinte intelegerea constructiei de baza a unui calculator personal si functiile componentelor. Candidatul ar trebui sa poata diagnostica si repara in mod eficient problemele hardware. Candidatul ar trebui sa poata sa dea sfaturi clientilor cu privire la hardware-ul potrivit. Modulul 2: Sisteme de Operare Modulul Sisteme de Operare are ca cerinte familiarizarea cu procedurile de instalare si de aducere la zi a celor mai utilizate sisteme de operare si aplicatii. Candidatul ar trebui sa poata folosi uneltele de sistem pentru depanarea si repararea sistemelor de operare. Modulul 3: Reteaua Locala si Servicii de Retea Modulul Reteaua Locala si Servicii de Retea are ca cerinte familiarizarea cu procedurile de instalare, utilizare si management ale retelelor locale. Candidatul ar trebui sa poata adauga si sterge utilizatori si resurse partajate. Candidatul ar trebui sa poata folosi uneltele de sistem pentru depanarea si repararea retelelor. Modulul 4: Utilizare Avansata a Retelelor Acest modul iese din domeniul cursului IT Essentials, desi anumite subiecte sunt acoperite. Modulul Utilizare Avansata a Retelelor are ca cerinte intelegerea comunicarii in LAN.
Modulul 5: Securitate IT Acest modul iese din domeniul cursului IT Essentials, desi anumite subiecte sunt acoperite. Modulul Securitate IT are ca cerinte familiarizarea cu metodele de securitate si particularitatile disponibile pentru calculatoare izolate sau conectate in retea.

Un sistem informatic este alcatuit din componente hardware si software. Componentele hardware reprezinta echipamentele fizice precum: carcasa, discurile de stocare, tastaturile, monitoarele, cablurile, boxele si imprimantele. Termenul de software include sistemul de operare si programele. Sistemul de operare da instructiuni de operare unui calculator. Aceste operatii pot include identificarea, accesarea si procesarea informatiei. Programele sau aplicatiile indeplinesc functii diferite. Programele sunt extrem de diverse in functie de tipul informatiei accesate sau generate. De exemplu, instructiunile pentru verificarea contului bancar sunt diferite de instructiunile pentru a simula o realitate virtuala pe Internet.

Sectiunile urmatoare din acest capitol vor prezenta componentele hardware dintr-un calculator. Identificarea numelor, scopurilor si caracteristicilor carcaselor si ale surselor de alimentare

Carcasa calculatorului protejeaza si sustine componentele interne ale calculatorului. Toate calculatoarele au nevoie de o sursa de tensiune pentru a transforma curentul alternativ (AC) de la priza in curent continuu (DC). Dimensiunea si forma unei carcase depind de placa de baza si alte componente interne. Puteti alege o carcasa de dimensiuni mai mari in care sa incapa componente suplimentare de care ati putea avea nevoie in viitor. Puteti de asemenea alege o carcasa de dimensiuni mai mici care ocupa un spatiu redus. In general, carcasa trebuie sa fie rezistenta, usor de intretinut si sa aiba spatiu suficient pentru o extindere ulterioara. Sursa trebuie sa asigure suficienta energie electrica pentru componentele instalate si pentru a permite adaugarea ulterioara de noi componente. Daca alegeti o sursa care asigura doar alimentarea componentelor instalate este posibil sa fie necesara inlocuirea acesteia atunci cand veti adauga alte componente. Dupa parcurgerea acestei sectiuni, veti putea indeplini urmatoarele sarcini:

Descrierea carcaselor.

Descrierea surselor de alimentare. 1.3.1 Descrierea carcaselor Carcasa unui calculator ofera cadrul pentru componentele interne in timp ce permite inchiderea necesara pentru un plus de protectie. Carcasele de calculator sunt de obicei facute din plastic, otel si aluminiu si sunt disponibile intr-o gama variata de stiluri. Dimensiunea si aranjarea carcasei poarta denumirea de factor de forma. Sunt mai multe tipuri de carcase, dar factorul de forma pentru carcase este de obicei desktop sau turn. Carcasele desktop pot fi subtiri sau de dimensiune normala si cele turn pot fi mini sau de dimensiune normala, asa cum sunt prezentate in Figura 1. Carcasele au denumiri diferite:

Sasiu Cabinet Turn Cutie Housing

Pe langa protectie si sustinere, carcasele asigura un mediu proiectat pentru a pastra componentele la o temperatura adecvata. Ventilatoarele de carcasa sunt folosite pentru a misca aerul in interiorul carcasei. Aerul care trece pe langa componentele calde, absoarbe caldura si apoi iese din carcasa. Prin acest proces este impiedicata supraincalzirea componentelor calculatorului. Sunt mai multi factori care trebuie luati in considerare cand alegeti o carcasa:

Dimensiunea placii de baza

Numarul de locuri pentru unitati de stocare interne sau externe Spatiul disponibil

In Figura 2 este prezentata o lista a tuturor detaliilor. Pe langa protectie fata de factorii de mediu, carcasele previn deteriorarea componentelor din cauza electricitatii statice. Componentele interne ale calculatorului sunt impamantate prin atasarea acestora la carcasa. NOTA: Ar trebui sa alegeti o carcasa in functie de dimensiunile fizice ale sursei de alimentare si ale placii de baza. 1.3.2 Descrierea surselor de alimentare Sursa de alimentare, prezentata in Figura 1, transforma curentul alternativ (AC), care provine dintr-o priza, in curent continuu (DC), care are un voltaj mai scazut. Curentul continuu este folosit pentru alimentarea tuturor componentelor unui calculator. Conectori Majoritatea conectorilor din zilele noastre sunt conectori codati. Conectorii codati sunt proiectati pentru a fi inserati intr-o singura directie. Fiecare parte a conectorului are un fir colorat cu un curent de voltaj diferit care il parcurge, dupa cum este prezentat si in Figura 2. Conectorii diferiti sunt folositi pentru conectarea anumitor componente si diverse zone de pe placa de baza:

Un conector Molex este un conector codat utilizat la conectarea unei unitati optice sau un hard disk. Un conector Berg este un conector folosit la conectarea unei unitati de discheta. Conectorul Berg este mai mic decat conectorul Molex. Placa de baza este conectata prin conectori de 20 sau 24 de pini. Conectorul cu 24 de pini are doua randuri a cate 12 pini fiecare si cel de 20 de pini are doua randuri de cate 10 pini fiecare. Un conector de alimentare auxiliar de 4 sau 8 pini are cate doua randuri de cate doi sau patru pini si alimenteaza toate zonele de pe placa de baza. Acesti conectori de patru sau opt pini au aceeasi forma cu conectorul principal de alimentare dar sunt de dimensiuni mai mici. Standardele mai vechi de surse de alimentare foloseau doi conectori numiti P8 si P9 pentru conectarea la placa de baza. P8 si P9 sunt conectori necodati. Din aceasta cauza puteau fi legati invers, putand astfel sa deterioreze placa de baza sau sursa de alimentare. Instalarea presupunea alinierea conectorului astfel incat firele negre sa fie impreuna la mijloc.

NOTA: Daca nu puteti insera un conector, incercati alta directie sau asigurati-va inainte ca nu exista pini indoiti sau obiecte straine care sa va impiedice. Amintiti-va ca daca vi se pare greu sa inserati orice cablu sau componenta este posibil sa fie ceva in neregula. Cablurile, conectorii si componentele sunt proiectate in asa fel incat sa se potriveasca perfect. Nu fortati conectorii sau componentele. Conectorii care sunt inserati in mod incorect vor deteriora priza sau conectorul. Nu va grabiti si asigurati-va ca manipulati in mod corect componentele hardware. Electricitate si Legea lui Ohm

Exista patru marimi de baza in electricitate:

Voltaj (V) Curent (I) Putere (P) Rezistenta (R)

Voltajul, curentul, puterea si rezistenta sunt termeni electronici pe care un tehnician trebuie sa ii cunoasca:

Voltajul (tensiunea) este o marime care masoara forta necesara pentru a impinge electronii printr-un circuit. Voltajul se masoara in volti (V). Sursa de alimentare a unui calculator produce de obicei mai multe voltaje diferite. Curentul este marimea care masoara cantitatea de electroni care trece printrun circuit. Curentul se masoara in amperi (A). Sursele de tensiune ale unui calculator produc diferite amperaje corespunzatoare fiecarui voltaj. Puterea este marimea care masoara presiunea necesara pentru a impinge electronii printr-un circuit, numita voltaj, inmultita cu numarul de electroni care circula prin acel circuit, numit curent. Unitatea de masura pentru putere este watt (W). Sursele de tensiune sunt clasificate in functie de puterea disipata. Rezistenta este masura prin care un circuit se opune trecerii curentului. Rezistenta se masoara in ohmi. O rezistenta mai mica permite trecerea unui curent mai mare, deci mai multa putere. O siguranta buna are o rezistenta mica sau masoara aproximativ 0 ohmi.

Exista o ecuatie de baza care prezinta relatia acestor marimi. Aceasta ecuatie indica faptul ca voltajul este egal cu produsul dintre curent si rezistenta. Aceasta relatie reprezinta Legea lui Ohm. V = IR Intr-un sistem electric, puterea (P) este egala cu produsul dintre voltaj si curent. P = VI Intr-un circuit electric, o crestere a curentului sau a voltajului rezulta intr-o crestere de putere. De exemplu, imaginati-va un circuit simplu care are un bec de 9 V conectat la o baterie de 9 V. Puterea disipata de bec este de 100 W. Folosind ecuatia de mai sus, putem calcula valoarea curentului necesar pentru a obtine 100 W prin becul alimentat la 9 V. Pentru rezolvarea acestei ecuatii avem urmatoarele informatii:

P = 100 W

V=9V I = 100 W/9 V = 11.11 A

Ce se intampla in cazul in care folosim o baterie de 12 V si un bec de 12 V pentru a obtine o putere de 100 W? 100 W/12 V = 8.33 A Sistemul produce aceeasi putere, dar foloseste mai putin curent. Calculatoarele folosesc de obicei surse de alimentare din intervalul 200 W - 500 W. Totusi, unele calculatoare au nevoie de putere cuprinsa intre 500 W si 800 W. La asamblarea unui calculator, alegeti o sursa de alimentare cu o putere suficienta pentru a alimenta toate componentele. Informatii despre puterea componentelor pot fi obtinute din documentatia producatorului. Cand alegeti o sursa de alimentare, asigurati-va ca acea sursa produce suficienta energie pentru a alimenta componentele instalate.
AVERTISMENT: Nu deschideti sursa de alimentare. Capacitatile din interiorul sursei de alimentare, prezentata in Figura 3, pot ramane incarcate pentru o perioada lunga de timp.

1.4 Identificarea numelor, scopurilor si caracteristicilor componentelor interne Aceasta sectiune prezinta numele, scopurile si caracteristicile componentelor interne ale unui calculator. Dupa parcurgerea acestei sectiuni, veti putea indeplini urmatoarele obiective:

Identificarea numelor, scopurilor si caracteristicilor placilor de baza. Explicarea numelor, scopurilor si caracteristicilor procesoarelor. Identificarea numelor, scopurilor si caracteristicilor sistemelor de racire. Identificarea numelor, scopurilor si caracteristicilor memoriilor ROM si RAM. Identificarea numelor, scopurilor si caracteristicilor placilor de extensie. Identificarea numelor, scopurilor si caracteristicilor unitatilor de stocare. Identificarea numelor, scopurilor si caracteristicilor cablurilor interne.

Identificarea numelor, scopurilor si caracteristicilor componentelor interne Identificarea numelor, 1.4.1 scopurilor si caracteristicilor placilor de baza Placa de baza este circuitul integrat principal si contine magistralele, sau caile circuitelor electrice, ce se gasesc intr-un calculator. Magistralele permit datelor sa circule intre diferitele componente care alcatuiesc un calculator. Figura 1 prezinta o varietate de placi de baza. O placa de baza este cunoscuta si sub numele de placa de sistem, backplane, sau placa principala.

Placa de baza cuprinde unitatea centrala de procesare (UCP), memoria RAM, sloturi de extensie, ansamblul format din radiator si ventilator, chip-ul BIOS si circuitele incorporate care interconecteaza placa de baza cu celelalte componente. Socket-urile, conectorii interni si externi si diferitele porturi sunt de asemenea asezate pe placa de baza. Factorul de forma al placii de baza depinde de dimensiunea si forma placii. De asemena descrie asezarea fizica a diferitelor componente si echipamente pe placa de baza. Exista diferiti factori de forma pentru placile de baza dupa cum se poate observa si in Figura 2. Un set important de componente de pe placa de baza il reprezinta chip set-ul. Chip set-ul este compus din diferite circuite integrate atasate la placa de baza cu rolul de a controla modul de interactiune al sistemului hardware cu UCP si placa de baza. UCP este instalata intr-un slot sau socket de pe placa de baza. Socketul de pe placa de baza determina tipul de UCP care poate fi instalat. Chip set-ul placii de baza permite procesorului sa comunice si sa interactioneze cu celelalte componente din calculator si sa schimbe date cu memoria sistemului sau RAM-ul, hard disk-uri, placi video si alte dispozitive de iesire. Chip set-ul stabileste cata memorie poate fi adaugata la placa de baza. Chip set-ul determina de asemenea tipul de conectori de pe placa de baza. Majoritatea chip set-urilor sunt impartite in doua componente distincte: Northbridge si Southbridge. Scopul fiecarei componente variaza in functie de producator, dar in general northbridge-ul controleaza accesul catre RAM si placa video si vitezele la care UCP-ul poate comunica cu acestea. Placa video este cateodata integrata in Northbridge. Southbridge-ul, in cele mai multe cazuri, permite procesorului sa comunice cu hard disk-urile, placa de sunet, porturile USB si alte porturi de intrare/iesire. 1.4.2 Explicarea numelor, scopurilor si caracteristicilor procesoarelor Unitatea centrala de prelucrare (UCP) este considerata creierul calculatorului. Este cunoscuta si sub numele de procesor. Majoritatea calculelor se efectueaza in procesor. In termeni de putere de procesare, unitatea centrala de prelucrare este cea mai importanta componenta a unui calculator. UCP-urile sunt fabricate sub diverse forme, fiecare stil avand nevoie de un anumit tip de slot sau socket pe placa de baza. Cei mai cunoscuti producatori de microprocesoare sunt Intel si AMD. Socketul sau slotul unui procesor este conectorul care joaca rol de interfata intre placa de baza si procesor. Majoritatea socketilor si procesoarelor folosite la ora actuala au la baza arhitectura pin grid array (PGA), in care pinii de pe partea de dedesubt a procesorului sunt inserati in socket, fara a folosi forta (zero insertion force - ZIF). ZIF se refera la forta necesara pentru a insera un procesor intr-un socket sau slot de pe placa de baza. Procesoarele bazate pe sloturi sunt proiectate in forma de cartus si intra intr-un slot asemanator cu cele folosite de placile de extensie. Figura 1 prezinta cele mai comune specificatii ale unei UCP. Unitatea de procesare executa un program, care reprezinta o secventa de instructiuni stocate in prealabil. Fiecare model de procesor are un set de

instructiuni pe care le executa. Procesorul executa programul prin procesarea fiecarei secvente de date dupa cum este ghidat de program si de setul de instructiuni. In timp ce unitatea centrala de procesare executa un pas din program, instructiunile ramase si datele sunt stocate in apropiere intr-o memorie speciala numita cache. Exista doua arhitecturi majore ale setului de instructiuni:

Reduced Instruction Set Computer (RISC) Aceste arhitecturi folosesc un set relativ mic de instructiuni si chip-urile RISC sunt proiectate sa execute aceste instructiuni foarte rapid. Complex Instruction Set Computer (CISC) Aceste arhitecturi folosesc un set larg de instructiuni, rezultand mai putini pasi executati pentru o operatie.

Unele procesoare incorporeaza hyperthreading pentru o crestere de performanta. In cazul folosirii tehnicii hiperthreading, unitatea centrala de procesare poate executa simultan mai multe segmente de cod pe fiecare banda de asamblare. Pentru un sistem de operare, un singur procesor care foloseste hyperthreading apare ca doua procesoare. Puterea unui procesor este masurata prin viteza si cantitatea de date pe care o poate procesa. Viteza unui procesor este evaluata in ciclii pe secunda. Viteza unui procesor actual este masurata in milioane de ciclii pe secunda, numiti megahertzi (MHz) sau miliarde de ciclii pe secunda, numiti gigahertzi (GHz). Cantitatea de date pe care un procesor o poate procesa la un moment dat depinde de magistrala de date a procesorului. Aceasta este numita si magistrala procesorului sau front side bus (FSB). Cu cat magistrala este mai mare, cu atat este mai puternic procesorul. Procesoarele actuale au o magistrala de date de 32 sau 64 de biti. Overclocking-ul este o tehnica folosita pentru a determina procesorul sa functioneze la o viteza mai mare decat specificatiile originale. Overclocking-ul nu este o metoda sigura de crestere a performantei unui calculator si poate avea ca efect defectarea procesorului. MMX este un set de instructiuni multimedia incorporate in procesoarele Intel. Procesoarele care suporta MMX pot efectua multe operatii multimedia obisnuite care sunt efectuate de obicei de placi de sunet sau video separate. Totusi, doar aplicatiile software scrise special pentru a apela instructiuni MMX pot folosi avantajele acestui set de instructiuni. Cele mai noi tehnologii de proiectare a procesoarelor a rezultat in gasirea de noi moduri de a incorpora mai multe unitati centrale de prelucrare pe acelasi cip. Mai multe procesoare sunt capabile sa proceseze concurent mai multe instructiuni:

Procesoare Single Core Un singur nucleu (core) aflat pe cip se ocupa de toate prelucrarile. Un producator de placi de baza poate asigura socketuri pentru mai mult de un singur procesor, dand astfel posibilitatea de a construi un calculator multi-procesor puternic. Procesoare Dual Core Doua nuclee intr-un singur cip in care ambele

nuclee proceseaza informatia simultan. .4.3 Identificarea numelor, scopurilor si caracteristicilor sistemelor de racire Componentele electronice genereaza caldura. Caldura este generata la trecerea curentului prin componentele sistemului. Componentele unui calculator functioneaza mai bine intr-un mediu racoros. In cazul in care caldura nu este evacuata, este posibil ca sistemul sa functioneze mai lent. Daca se acumuleaza prea multa caldura, componentele calculatorului pot fi deteriorate. Cresterea circulatiei aerului in interiorul carcasei unui calculator permite o evacuare mai eficienta a caldurii. Un ventilator de carcasa, prezentat in Figura 1, este instalat in carcasa calculatorului pentru a face procesul de racire mai eficient. In plus fata de ventilatoarele de carcasa, radiatorul de pe procesor inlatura caldura de pe nucleul acestuia. Un ventilator aflat deasupra radiatorului, prezentat in Figura 2, evacueaza caldura de pe procesor. Alte componente sunt de asemenea susceptibile la deteriorare din cauza caldurii si sunt cateodata dotate cu ventilatoare. Ca si procesorul, placile video produc o cantitate mare de caldura. Exista ventilatoare dedicate pentru racirea unitatii de procesare grafica, precum cele prezentate in Figura 3. Calculatoarele care au unitati centrale de procesare sau unitati de procesare grafica foarte rapide pot folosi sisteme de racire cu apa. O placa de metal este asezata deasupra procesorului si apa este pompata pe deasupra acesteia pentru a colecta caldura produsa de unitatea centrala de procesare. Apa este pompata catre un radiator pentru a fi racita cu ajutorul aerului si apoi este recirculata. 1.4.4 Identificarea numelor, scopurilor si caracteristicilor memoriilor ROM si RAM ROM Chip de memorie Read-Only Memory (ROM) sunt localizate pe placa de baza. Chip-urile ROM contin instructiuni care pot fi accesate in mod direct de catre unitatea centrala de procesare. Instructiunile de baza folosite la pornirea (boot) calculatorului si la incarcarea sistemului de operare sunt stocate in ROM. Chipurile ROM isi pastreaza continutul chiar si dupa ce a fost oprita alimentarea. Continutul acestora nu poate fi sters sau modificat prin mijloace obisnuite. Diferitele tipuri de ROM sunt prezentate in Figura 1. NOTA: ROM poate fi gasit si sub denumirea de firmware. Acest lucru poate crea confuzie deoarece firmware reprezinta de fapt software-ul pastrat intr-un chip ROM. RAM Random Access Memory (RAM) este o memorie care stocheaza temporar datele si programele care sunt accesate de catre procesor. RAM este o memorie volatila, ceea ce inseamna ca isi va pierde continutul atunci cand calculatorul este inchis. Cu cat exista mai multa memorie RAM in calculator cu atat creste capacitatea de stocare si procesare a programelor si fisierelor de dimensiuni mari, crescand de asemenea performanta sistemului. Diferitele tipuri de RAM sunt prezentate in

Figura 2. Module de memorie Primele calculatoare aveau RAM-ul instalat pe placa de baza ca chip-uri individuale. Aceste chip-uri individuale, numite chip-uri dual inline package (DIP), erau greu de instalat si se desprindeau de pe placa de baza destul de des. Pentru a rezolva aceasta problema, proiectantii au lipit chip-urile pe un circuit special numit modul de memorie. Diferitele tipuri de module de memorie sunt prezentate in Figura 3. NOTA: Modulele de memorie pot avea o fata sau doua fete. Modulele de memorie cu o singura fata contin RAM pe o singura fata a modulului. Modulele de memorie cu doua fete contin RAM pe ambele fete ale modulului. Cache SRAM este folosit ca memorie cache pentru a stoca datele folosite cel mai frecvent. SRAM permite procesorului sa acceseze mai repede date pe care in mod normal ar trebui sa le citeasca din DRAM sau memoria principala, care sunt mai lente. Cele trei tipuri de memorie cache sunt prezentate in Figura 4. Verificarea erorilor Erorile de memorie se produc in momentul in care datele nu sunt stocate corect in chip-urile RAM. Calculatorul foloseste diverse metode pentru a detecta si corecta erorile de memorie. Figura 5 prezinta trei moduri diferite de verificare a erorilor de memorie. 1.4.5 Identificarea numelor, scopurilor si caracteristicilor placilor de extensie Placile de extensie cresc functionalitatea unui calculator prin adaugarea de controlere pentru echipamente specifice sau prin schimbarea porturilor defecte. Figura 1 prezinta diverse tipuri de placi de extensie. Placile de extensie sunt folosite pentru a extinde si personaliza capacitatile unui calculator:

Placa de retea (Network Interface Card - NIC) Conecteaza calculatorul la o retea folosind un cablu de retea Placa de retea pentru conexiune fara fir Conecteaza calculatorul la o retea folosind frecvente radio Placa de sunet Ofera capacitati audio Placa video Ofera capacitati video Modem Conecteaza calculatorul la Internet folosind o linie telefonica Adaptor SCSI Conecteaza echipamente SCSI, cum ar fi hard disk-uri si unitati de benzi magnetice la un calculator Adaptor RAID Conecteaza mai multe hard disk-uri la un calculator pentru a oferi redundanta si o crestere a performantei Port USB Permite conectarea de echipamente periferice la calculator Port paralel Permite conectarea de echipamente periferice la calculator Port serial Permite conectarea de echipamente periferice la calculator

Calculatoarele au porturi de extensie pe placa de baza ce permit instalarea de placi de extensie. Tipul de conector folosit de placa de extensie trebuie sa coincida cu cel al portului de extensie. O placa de extensie poate fi folosita pentru

calculatoarele cu un factor de forma LPX pentru a permite celorlalte placi de extensie sa fie instalate orizontal. O placa de extensie de acest tip se utilizeaza de obicei pentru calculatoarele desktop slim-line. In Figura 2 sunt prezentate diferite tipuri de porturi de extensie. 1.4 Identificarea numelor, scopurilor si caracteristicilor componentelor interne 1.4.6 Identificarea numelor, scopurilor si caracteristicilor unitatilor de stocare O unitate de stocare citeste sau scrie informatii pe medii de stocare magnetice sau optice. O unitate de stocare poate fi folosita pentru a stoca date permanent sau pentru a citi informatii de pe un hard-disk. Unitatile pot fi instalate in carcasa calculatorului, ca de exemplu hard-disk-ul. Pentru portabilitate, unele unitati de stocare se pot conecta la calculator folosind un port USB, FireWire sau SCSI. Aceste unitati portabile sunt numite unitati detasabile si pot fi folosite de mai multe calculatoare. Exemple de unitati de stocare comune:

Unitate de discheta Hard disk Unitate optica Unitate flash Unitate de retea

Unitatea de discheta O unitate de discheta este un echipament de stocare care foloseste discuri flexibile de 3.5 inch. Aceste discuri flexible magnetice pot stoca 720 KB sau 1.44 MB de date. Intr-un calculator, unitatea de discheta este configurata ca fiind unitatea A: . Unitatea de discheta poate fi folosita pentru a porni calculatorul daca se foloseste o discheta de boot. Exista si dischete de 5.25 inch dar, fiind o tehnologie veche, nu mai sunt folosite. Hard disk Hard disk-ul este o unitate magnetica de stocare care este instalata in interiorul unui calculator. Este folosit pentru a stoca date permanent. Intr-un calculator, hard disk-ul este de obicei configurat ca partitia C: si contine sistemul de operare si aplicatiile. Hard disk-ul este de obicei configurat ca prima unitate in secventa de pornire. Capacitatea de stocare a unui hard disk este masurata in miliarde de biti, adica gigabiti (GB). Viteza unui hard disk este masurata in numarul de miscari de revolutie pe minut (RPM). Pentru a mari capacitatea de stocare se pot adauga mai multe hard disk-uri. Unitatea optica O unitate optica este o unitate de stocare ce foloseste tehnologia laser pentru a citi date de pe mediul optic. Exista doua tipuri de unitati optice:

Compact disc (CD) Digital versatile disc (DVD)

Mediile CD si DVD pot fi inregistrate anterior (read-only), inscriptibile (scriere o singura data) sau reinscriptibile (citire si scriere de mai multe ori). CD-urile au o capacitate de stocare de aproximativ 700 MB. DVD-urile au o capacitate de

stocare de aproximativ 8.5 GB pe o parte a discului. Exista mai multe tipuri de medii optice:

CD-ROM Mediul CD read-only este inregistrat in prealabil. CD-R Mediul CD-recordable poate fi inscriptionat o singura data. CD-RW Mediul CD-rewritable care poate fi inscriptionat, sters si reinscriptionat. DVD-ROM Mediul DVD read-only care este inregistrat in prealabil. DVD-RAM Mediul DVD random access memory care poate fi inscriptionat, sters si reinscriptionat. DVD+/-R Mediu DVD-recordable care poate fi inscriptionat o singura data. DVD+/-RW DVD-rewritable care poate fi inscriptionat, sters si reinscriptionat.

Unitate flash O unitate de memorie flash, cunoscuta si ca stick de memorie, este un tip de echipament de stocare care se conecteaza la un port USB. Un stick de memorie foloseste un tip special de memorie care nu are nevoie de alimentare pentru a stoca datele. Aceste tipuri de unitati de stocare pot fi accesate de sistemul de operare la fel ca si celelalte tipuri de unitati. Tipuri de interfete Hard-disk-urile si unitatile optice sunt fabricate avand diverse tipuri de interfete care sunt folosite pentru conectarea la un calculator. Pentru a instala o unitate de stocare in calculator, interfata de conectare trebuie sa se potriveasca cu controllerul de pe placa de baza. Exemple de interfete comune:

IDE Integrated Drive Electronics, cunoscuta si sub denumirea Advanced Technology Attachment (ATA) este un tip de controller mai vechi care este folosit la conectarea hard-disk-urilor. Interfata IDE foloseste un conector cu 40 de pini. EIDE Enhanced Integrated Drive Electronics, cunoscut si ca ATA-2, este o versiune mai noua a controller-ului IDE. EIDE suporta hard-disk-uri mai mari de 512 MB, foloseste acces direct la memorie (DMA) pentru cresterea vitezei si foloseste AT Attachment Packet Interface (ATAPI) pentru a conecta unitatile optice si cu banda magnetica la magistrala EIDE. Interfata EIDE foloseste un conector de 40 de pini. PATA Parallel ATA este o versiune cu transmisie paralela a interfetei ATA. SATA Serial ATA este o versiune cu transmisie seriala a interfetei ATA. O interfata SATA are un conector cu 7 pini.

1.4

SCSI Small Computer System Interface este un controller de interfata care poate conecta pana la 15 unitati de stocare. SCSI poate conecta atat unitati interne cat si externe. O interfata SCSI foloseste conectori cu 50 de pini, 60 de pini sau 80 de pini. Identificarea numelor, scopurilor si caracteristicilor componentelor interne

1.4.7 Identificarea numelor, scopurilor si caracteristicilor cablurilor interne Unitatile de stocare necesita atat un cablu de alimentare cat si un cablu de date. O sursa de alimentare va avea un conector de alimentare SATA pentru unitati SATA, un conector de alimentare de tip Molex pentru unitati PATA si un conector de tip Berg cu 4 pini pentru unitati de discheta. Butoanele si LED-urile de pe fata carcasei se conecteaza la placa de baza prin cablurile de pe panoul din fata. Cablurile de date conecteaza unitatile la controler-ul de disc, localizat pe o placa de extensie sau pe placa de baza. Exemple de cabluri de date obisnuite:

Cablu de date pentru unitatea de discheta (FDD) Cablul de date are maxim doi conectori de 34 de pini pentru unitatea de stocare si un conector de 34 de pini pentru controler-ul de disc. Cablu de date PATA (IDE) Cablul de date Parallel ATA are 40 de conductori, maxim doi conectori de 40 de pini pentru unitati de stocare si un conector de 40 de pini pentru controler-ul de disc. Cablu de date PATA (EIDE) Cablul de date Parallel ATA are 80 de conductori, maxim doi conectori de 40 de pini pentru unitati de stocare si un conector de 40 de pini pentru controler-ul de disc Cablu de date SATA Cablul de date Serial ATA are sapte conductori, un conector codat pentru unitatea de stocare si unul pentru controler-ul de disc. Cablu de date SCSI Exista trei tipuri de cabluri SCSI. Un cablu de date SCSI ingust are 50 de conductori, pana la sapte conectori de 50 de pini pentru unitatile de stocare si un conector de 50 de pini pentru controler-ul de disc, denumit si host adapter. Un cablu SCSI lat are 68 de conductori, pana la cincisprezece conectori de 68 de pini pentru unitatile de stocare si un conector de 68 de pini pentru host adapter. Un cablu de date SCSI Alt-4 are 80 de conductori, pana la 15 conectori de 80 de pini pentru unitatile de stocare si un conector de 80 de pini pentru host adapter.

NOTA: Dunga colorata de pe un cablu identifica pinul 1 al acelui cablu. Cand instalati un cablu de date, asigurati-va ca pinul 1 de pe cablu este conectat la pinul 1 de pe unitate sau controller. Unele cabluri pot fi codificate si in consecinta se pot conecta numai intr-un anumit sens la unitatea de stocare sau controler-ul de disc.

Fisa de lucru Studierea componentelor calculatorului Cautati componente de calculator 1.5 Identificarea numelor, scopurilor si caracteristicilor porturilor si cablurilor Porturile de intrare/iesire (I/O) ale unui calculator conecteaza echipamente periferice cum ar fi imprimante, scannere si echipamente portabile. Urmatoarele porturi si cabluri sunt utilizate in mod curent:

Serial USB

FireWire Paralel SCSI Retea PS/2 Audio Video

Porturi si cabluri seriale Un port serial poate fi un conector DB-9, ca cel prezentat in Figura 1, sau DB-25 male. Porturile seriale transmit datele bit cu bit. Pentru a conecta un echipament serial, de exemplu un modem sau o imprimanta, trebuie folosit un cablu serial. Un cablu serial poate avea o lungime maxima de 15.2 metri (50 feet). Cabluri si porturi USB Interfata Universal Serial Bus (USB) este o interfata care are rolul de a conecta echipamente periferice la un calculator. Initial a fost proiectata pentru a inlocui conexiunile seriale si paralele. Echipamentele USB sunt hot-swappable, ceea ce inseamna ca utilizatorii pot conecta si deconecta echipamentele si in cazul in care calculatorul este pornit. Conectorii USB sunt folositi de calculatoare, camere, imprimante, scannere, echipamente de stocare si multe alte echipamente electronice. Un hub USB este folosit pentru a conecta mai multe echipamente USB. Un singur port USB al unui calculator poate conecta simultan pana la 127 de echipamente diferite folosind mai multe hub-uri USB. Unele echipamente pot de asemenea sa fie alimentate prin intermediul portului USB, eliminand astfel nevoia unei surse externe de alimentare. In Figura 2 sunt prezentate cabluri cu conectori USB. USB 1.1 permitea transmisia la viteze de pana la 12 Mbps in mod full-speed si 1.5 Mbps in modul low speed. USB 2.0 permite transmisia la viteze de pana la 480 Mbps. Echipamentele USB pot transfera date pana la viteza maxima permisa de portul la care sunt conectate. Porturi si cabluri FireWire FireWire este o interfata de mare viteza, hot-swappable care conecteaza echipamente periferice la un calculator. La un singur port FireWire se pot conecta pana la 63 de echipamente. Unele echipamente pot fi alimentate prin portul FireWire, eliminand astfel nevoia unei surse externe de alimentare. FireWire foloseste standardul IEEE 1394 si este cunoscut si sub numele i.Link. Standardul IEEE 1394a permite viteze de transfer de pana la 400 Mbps si cabluri de lungime de pana la 4.5 metri (15 feet). Acest standard poate folosi conectori cu 6 pini sau 4 pini. Standardul IEEE 1394b permite viteze de peste 800 Mbps si foloseste conectori cu 9 pini. In Figura 3 sunt prezentate cabluri cu conectori FireWire. Cabluri si porturi paralele Un port paralel al unui calculator este un conector standard DB-25 female de tip A. Un port paralel al unei imprimante este un conector standard Centronics de tip B cu 36 de pini. Unele imprimante mai noi pot folosi conectori de tip C cu 36 de

pini. Porturile paralele pot transmite 8 biti de date la un moment dat si folosesc standardul IEEE 1284. Pentru a conecta un echipament paralel, cum ar fi o imprimanta, trebuie folosit un cablu paralel. Un cablu paralel, ca cel prezentat in Figura 4, are o lungime maxima de 4.5 metri (15 feet). Cabluri si porturi SCSI Un port SCSI poate transmite date la o viteza care depaseste 320 Mbps si poate conecta pana la 15 echipamente. Daca doar un echipament SCSI este conectat la un port SCSI, cablul poate avea pana la 24.4 metri (80 feet) lungime. Daca mai multe echipamente sunt conectate la un port SCSI, cablul poate avea pana la 12.2 metri (40 feet) lungime. Un port SCSI al unui calculator poate fi unul din urmatoarele trei tipuri, prezentate in Figura 5:

Conector DB-25 female Conector female de mare densitate cu 50 de pini Conector female de mare densitate cu 68 de pini

NOTA: Echipamentele SCSI trebuie sa aiba terminatii la capetele lantului SCSI. Parcurgeti manualul echipamentului pentru a cunoaste procedurile corecte de terminare. ATENTIE: Unii conectori SCSI se aseamana cu cei paraleli. Aveti grija sa nu conectati cablul la portul gresit. Voltajul folosit de formatul SCSI poate defecta o interfata paralela. Conectorii SCSI ar trebui sa fie clar etichetati. Cabluri si porturi de retea Un port de retea, cunoscut si sub numele de port RJ-45, conecteaza calculatorul in cadrul unei retele. Viteza conexiunii depinde de tipul portului de retea. Un port Ethernet standard poate transmite la viteze de pana la 10 Mbps, Fast Ethernet de pana la 100 Mbps si Gigabit Ethernet de pana la 1000 Mbps. Lungimea maxima a unui cablu de retea este de 100 metri. (328 feet) Un conector de retea este prezentat in Figura 6. Porturi PS/2 Portul PS/2 este folosit pentru a conecta tastatura sau mouse-ul la calculator. Portul PS/2 este un conector female cu 6 pini de tip mini-DIN. De obicei, conectorii pentru tastatura si mouse sunt colorati diferit, ca cei prezentati in Figura 7. Daca porturile nu sunt codificate prin culori, cautati un simbol de mici dimensiuni reprezentand un mouse sau o tastatura in apropierea fiecarui port. Porturi audio Un port audio conecteaza echipamente audio la calculator. Cele mai comune tipuri de porturi sunt prezentate in Figura 8:

Line In Conecteaza calculatorul la o sursa externa, cum ar fi un sistem stereo Microfon Se conecteaza la un microfon Line Out Se conecteaza la boxe sau casti Gameport/MIDI Se conecteaza la un joystick sau un echipament care

dispune de o interfata MIDI Porturi si conectori video Un port video conecteaza un monitor la calculator. Figura 9 prezinta doua dintre cele mai comune porturi video. Exista mai multe tipuri de porturi si conectori video:

Video Graphics Array (VGA) VGA are un conector female cu 15 pini aranjati pe 3 randuri si asigura iesirea analog spre un monitor. Digital Visual Interface (DVI) DVI are un conector female cu 24 de pini sau 29 de pini si asigura semnal digital comprimat de iesire catre un monitor. DVI-I asigura atat semnal analog cat si digital. DVI-D asigura doar semnal digital. High-Definition Multimedia Interface (HDMi) HDMi are un conector cu 19 pini care asigura semnale digitale de iesire atat video cat si audio. S-Video S-Video are un conector de 4 pini care asigura semnale video analog.

Component/RGB RGB are trei cabluri ecranate (rosu, verde, albastru) cu mufe RCA si asigura semnale video analog. 1.6 Identificarea numelor, scopurilor si caracteristicilor dispozitivelor de intrare Un echipament de intrare este folosit pentru a introduce date sau instructiuni in calculator. Exemple de echipamente de intrare:

Mouse si tastatura Aparat de fotografiat digital si camera video digitala Echipament de autentificare biometric Touch screen Scanner

Mouse-ul si tastatura sunt cele mai folosite echipamente de intrare. Mouse-ul este folosit pentru a naviga prin interfata grafica pentru utilizator (GUI). Tastatura este folosita pentru a introduce comenzile text ce controleaza calculatorul. Aparatul foto digital si camerele video digitale, prezentate in Figura 1, creeaza imagini ce pot fi stocate pe suport magnetic. Pozele sunt pastrate ca fisiere ce pot fi vizualizate, printate sau modificate. Identificarea biometrica foloseste particularitatile fiecarui utilizator cum ar fi amprente, recunoasterea vocii sau scanarea retinei. In combinatie cu numele de utilizator normale, biometria garanteaza ca numai persoanele autorizate acceseaza datele respective. Figura 2 prezinta un laptop care are incorporat un scanner de amprente. Un touch screen are un panou transparent sensibil la modificari de presiune. Un calculator primeste instructiuni specifice in functie de zona de pe ecran care este atinsa de utilizator. Un scanner produce o imagine digitala a unui document. Imaginea digitala este stocata intr-un fisier care poate fi vizualizat, printat sau modificat. Un cititor de

cod de bare este un tip de scanner care citeste coduri universale de bare ale produselor. Este folosit la scara larga pentru informatii despre preturi si inventar. 1.7 Identificarea numelor, scopurilor si caracteristicilor echipamentelor de iesire Un echipament de iesire este folosit pentru a prezenta utilizatorului informatii de la un calculator. Exemple de dispozitive de iesire:

Monitoare si proiectoare Imprimante, scannere si fax-uri Boxe si casti

Monitoare si proiectoare Monitoarele si proiectoarele sunt principalele echipamente de iesire pentru un calculator. Exista diferite tipuri de monitoare, dupa cum este prezentat in Figura 1. Cea mai importanta diferenta intre aceste tipuri de monitoare este tehnologia folosita pentru a crea o imagine:

CRT Monitoarele cu tub catodic reprezinta categoria cea mai intalnita de monitoare. Undele de electroni de culoare rosie, verde si albastra se deplaseaza pe suprafata imbracata in fosfor a ecranului. Fosforul lumineaza la contactul cu undele de electroni. Suprafata care nu este in contact cu undele de electroni nu lumineaza. Combinatia zonelor luminate si neluminate creeaza imaginea pe ecran. Majoritatea televizoarelor folosesc aceasta tehnologie. LCD Monitoarele cu cristale lichide sunt folosite mai ales la laptop-uri si unele proiectoare. Sunt alcatuite din doua filtre polarizate cu o solutie de cristale lichide intre ele. Un curent electric aliniaza cristalele astfel incat lumina sa fie sau nu lasata sa treaca. Imaginea este produsa de efectul luminii care trece prin unele zone si prin altele nu. Exista doua tipuri de monitoare LCD, cu matrice activa sau cu matrice pasiva. Matricea activa este denumita si TFT (thin film transistor). Tehnologia TFT permite controlul fiecarui pixel, creand imagini in culori foarte clare. Monitoarele cu matrice pasiva sunt mai ieftine decat cele cu matrice activa dar nu permit un control al imaginii la fel de bun. DLP Procesarea digitala a luminii este o alta tehnologie folosita de proiectoare. Proiectoarele DLP folosesc o roata ce contine culori impreuna cu o retea de oglinzi controlate de un microprocesor numit echipament digital de micro-oglinzi (digital micromirror device - DMD). Fiecare oglinda corespunde unui anumit pixel. Fiecare oglinda reflecta lumina catre sau dinspre sistemul optic al proiectorului. Prin acest proces se creeaza o imagine monocromatica cu pana la 1024 de nuante de gri. Roata de culori adauga informatiile despre culori pentru a completa imaginea color proiectata.

Rezolutia monitorului se refera la nivelul de detaliu la care poate fi reprodusa o imagine. Figura 2 reprezinta un grafic al celor mai utilizate rezolutii. O rezolutie mai mare produce o imagine de o calitate superioara. Exista mai multi factori care influenteaza rezolutia unui monitor:

Pixel Termenul pixel este o abreviere a sintagmei "picture element"

(element al unei imagini). Pixelii reprezinta punctele mici care compun un ecran. Fiecare pixel are trei componente: rosu, verde si albastru. Inaltimea punctului Inaltimea punctului reprezinta distanta dintre pixeli pe ecran. O inaltime mai mica a punctului produce o imagine de o calitate mai mare. Rata de reimprospatare Rata de reimprospatare reprezinta frecventa la care imaginea este reafisata. O rata de reimprospatare mai mare produce o imagine mai buna si reduce nivelul de oscilatie al imaginii. Interlace/Non-Interlace Monitoarele care folosesc tehnica intreteserii (interlace) creeaza imaginea scanand ecranul de doua ori. Prima scanare acopera liniile impare, de sus in jos si a doua scanare acopera liniile pare. Monitoarele care nu folosesc tehnica intreteserii creeaza imaginea prin scanarea ecranului o singura data, linie cu linie, de sus in jos. Majoritatea monitoarelor CRT actuale sunt non-intretesute. Culori Orizontal-Verticale (HVC) Numarul de pixeli de pe o linie reprezinta rezolutia orizontala. Numarul de linii de pe ecran reprezinta rezolutia verticala. Numarul de culori care poate fi reprodus reprezinta rezolutia culorii. Raportul de aspect Raportul de aspect reprezinta raportul dintre latimea si inaltimea suprafetei monitorului. De exemplu un raport de aspect 4:3 este echivalent cu o suprafata de vizualizare cu o latime de 16 inch si o inaltime de 12 inch. De asemenea un raport de aspect 4:3 este echivalent si cu o suprafata de vizualizare cu o latime de 24 inch si o inaltime de 18 inch. O suprafata de vizualizare de 22 inch latime si 12 inch inaltime are un raport de aspect de 11:6.

Monitoarele au comenzi care ajusteaza calitatea imaginii. In continuare sunt prezentate cateva exemple de setari ale unui monitor:

Luminozitatea Intensitatea imaginii Contrast Raportul intre luminos si intunecat Pozitia Localizarea in plan vertical si orizontal a imaginii pe ecran Reset Revenirea monitorului la setarile initiale

Imprimante, scannere si fax-uri Imprimantele sunt echipamente de iesire care creeaza copii fizice ale fisierelor din calculator. Unele imprimante sunt specializate pentru aplicatii particulare cum ar fi imprimarea fotografiilor color. Alte imprimante multifunctionale, ca cea prezentata in Figura 3, sunt concepute pentru a furniza mai multe servicii precum imprimare, fax si functii de copiere. Boxe si casti Boxele si castile sunt echipamente de iesire pentru semnale audio. Majoritatea calculatoarelor au suport audio, fie integrat in placa de baza, fie printr-o placa de extensie. Suportul audio include porturi care permit intrarea si iesirea de semnale audio. Placa de sunet contine un amplificator care permite alimentarea castilor si a boxelor externe, care sunt prezentate in Figura 4. 1.8 Explicarea resurselor sistemului si rolul acestora

Resursele sistemului au rolul de a realiza comunicarea intre unitatea centrala de procesare (UCP) si alte componente dintr-un calculator. Exista trei resurse principale de sistem:

Cereri de intrerupere (IRQ) Adresele porturilor de intrare/iesire (I/O) Acces direct la memorie (DMA)

Cereri de intrerupere Cererile de intrerupere sunt folosite de componentele calculatorului pentru a cere informatii de la UCP. Cererea de intrerupere este transmisa printr-un cablaj de pe placa de baza catre UCP. Cand unitatea centrala de procesare primeste o cerere de intrerupere, aceasta determina cum sa rezolve cererea. Prioritatea cererii este determinata de numarul intreruperii asociate cu acea componenta a calculatorului. Calculatoarele mai vechi aveau numai opt cereri de intrerupere pe care le puteau asocia echipamentelor. Calculatoarele mai noi au 16 cereri de intrerupere, numerotate de la 0 la 15, dupa cum este prezentat in Figura 1. Ca o regula generala, fiecare componenta a calculatorului trebuie sa aiba asociata o cerere de intrerupere unica. Conflictele intre cererile de intrerupere pot face unele componente sa nu mai functioneze sau chiar sa duca la blocarea intregului sistem. Avand in vedere numarul mare de componente care pot fi instalate intr-un calculator, este dificil de asociat o cerere de intrerupere unica pentru fiecare din aceste componente. In ziua de azi, majoritatea numerelor cererilor de intrerupere sunt asociate automat folosind sisteme de operare plug and play (PnP) si implementarea sloturilor PCI, a porturilor USB si a porturilor FireWire. Adresele porturilor de intrare/iesire (I/O) Adresele de porturi intrare/iesire sunt folosite de comunicatia intre echipamente si software. Adresa portului I/O este folosita pentru a trimite si primi date pentru o anumita componenta. La fel ca in cazul cererilor de intrerupere, fiecare componenta are asociata un port I/O unic. Exista 65,535 de porturi de intrare/iesire intr-un calculator si sunt identificate printr-o adresa hexazecimala din intervalul 0000h pana la FFFFh. Figura 2 prezinta un grafic al celor mai des utilizate porturi I/O. Acces direct la memorie Canalele DMA sunt folosite de echipamente de mare viteza pentru a comunica direct cu memoria principala. Aceste canale permit echipamentului sa ocoleasca interactiunea cu unitatea centrala de prelucrare si sa stocheze sau sa citeasca informatii direct din memorie. Numai anumite echipamente pot fi asociate unui canal DMA, cum ar fi adaptoarele SCSI sau placile de sunet. Calculatoarele mai vechi aveau numai patru canale DMA care puteau fi asociate componentelor. Calculatoarele noi au opt canale DMA numerotate de la 0 la 7, dupa cum este prezentat in Figura 3. 1.9 Rezumat Acest capitol prezinta conceptul de industrie IT, optiunile de formare si angajare si cateva dintre certificarile standard. De asemenea, sunt prezentate componentele care alcatuiesc un calculator personal. Mare parte din continutul acestui capitol va va fi de ajutor pe parcursul acestui curs:

Tehnologia Informatiei cuprinde utilizarea calculatoarelor, echipamentelor de retea si aplicatiilor software pentru procesarea, stocarea, transmiterea si gasirea de informatii. Un calculator personal este alcatuit din componente hardware si aplicatii software. Carcasa calculatorului si sursa de alimentare trebuie alese astfel incat sa poata sustine componentele hardware si sa permita adaugarea de componente suplimentare. Componentele interne ale unui calculator sunt selectate conform anumitor particularitati si functii. Toate componentele interne trebuie sa fie compatibile cu placa de baza. Trebuie sa utilizati tipurile de porturi si cabluri corespunzatoare cand efectuati conectarea echipamentelor. Printre principalele echipamente de intrare se numara: tastatura, mouse-ul, touch screen-ul si camerele digitale. Printre principalele echipamente de iesire se numara: monitoarele, imprimantele si boxele.

Resursele sistemului trebuie atribuite componentelor calculatorului. Resursele sistemului includ cereri de intrerupere, adrese de porturi de intrare/iesire si echipamente pentru acces direct la memorie. 2.0 Introducere Acest capitol face referire la practicile de baza care se aplica pentru siguranta locului de munca, protejarea hardware-ului si a instrumentelor software, precum si eliminarea materialelor periculoase. Instructiunile de siguranta ajuta la protejarea indivizilor de accidente sau producerea unor rani, protejand totodata si echipamentele de daune. Unele dintre aceste indicatii sunt concepute pentru a proteja mediul inconjurator de contaminarea rezultata din aruncarea materialelor. Atentie la situatiile din care pot rezulta ranirea persoanelor sau deteriorarea echipamentelor. Semnele de avertizare sunt concepute pentru a va informa de o eventuala primejdie. Intotdeauna sa fiti atenti la aceste semne si sa luati masuri de protectie corespunzatoare.

Dupa parcurgerea acestui capitol, veti putea indeplini urmatoarele obiective:

Explicarea scopului procedurilor si conditiilor de munca in siguranta. Identificarea uneltelor si software-ului folosit impreuna cu componentele calculatorului personal si rolul acestora.

Implementarea utilizarii corecte a uneltelor. 2.1 Explicarea scopului procedurilor si conditiilor de munca in siguranta Munca in conditii de siguranta ajuta la prevenirea accidentarii umane si a defectarii echipamentelor calculatorului. Un loc de munca sigur este curat, organizat si iluminat corespunzator. Toata lumea trebuie sa inteleaga si sa urmeze procedurile de siguranta.

Urmati procedurile corespunzatoare de manevrare a echipamentelor calculatorului pentru a reduce riscul de vatamare corporala, defectare a proprietatii si pierdere de date. Orice defectiune sau pierdere poate duce la despagubiri solicitate de catre

proprietarul echipamentelor si datelor. Indepartarea corespunzatoare sau reciclarea componentelor periculoase ale calculatoarelor este o problema globala. Aveti grija sa urmati reglementarile ce guverneaza modul de indepartare a unor elemente specifice. Organizatiile ce nu respecta aceste reglementari pot fi amendate sau pot infrunta conflicte legale costisitoare. Dupa parcurgerea acestei sectiuni, veti putea indeplini urmatoarele sarcini:

Identificarea procedurilor de siguranta si a potentialelor pericole pentru utilizatori si tehnicieni. Identificarea procedurilor de protejare a echipamentelor si prevenire a pierderilor de date.

Identificarea procedurilor de siguranta pentru protejarea mediului inconjurator de contaminare. 2.1 Explicarea scopului procedurilor si conditiilor de munca in siguranta Identificarea procedurilor de siguranta si a potentialelor pericole pentru utilizatori si 2.1.1 tehnicieni Ghid general de siguranta Urmati ghidul general de siguranta pentru a preveni taierea,arderea, socurile electrice si eventuale leziuni ale vederii. Cea mai buna practica este sa va asigurati ca exista un stingator si o trusa de prim ajutor in caz de incendiu sau de accidente. Figura 1 cuprinde o lista de instructiuni generale pentru siguranta.

ATENTIE: Sursele si monitoarele contin tensiuni foarte mari. Nu purtati bratara antistatica atunci cand reparati surse de alimentare sau monitoare. ATENTIE: Unele componente ale imprimantei se pot incalzi foarte tare atunci cand sunt folosite, iar alte componente pot contine tensiuni foarte mari. Asigurativa ca imprimanta a avut timp sa se raceasca inainte de a va apuca de reparatie. Verificati manualul imprimantei pentru a gasi locatia eventualelor componente ce pot genera o inalta tensiune. Unele componente pot stoca tensiuni mari chiar si dupa ce imprimanta a fost oprita. Ghid de siguranta in caz de incendiu Urmati ghidul de siguranta in caz de incendiu pentru a proteja vietile oamenilor, cladirile si echipamentul. Pentru a evita un soc electric si a preveni o stricaciune a calculatorului, opriti-l si scoateti-l din priza inainte de a incepe orice reparatie. Focul se extinde foarte rapid si poate fi extrem de daunator. Utilizarea corespunzatoare a unui extinctor poate preveni iesirea de sub control a unui foc de dimensiune mica. Atunci cand lucrati cu componentele unui calculator trebuie sa aveti mereu in vedere posibilitatea aparitiei unui incendiu si trebuie sa stiti cum sa reactionati. Daca apare un incendiu, trebuie sa urmati aceste proceduri de siguranta.

Nu incercati sa stingeti niciodata singur un foc care a scapat de sub control

sau care nu este izolat. Intotdeauna aveti un plan de evacuare bine pus la punct inainte de a incepe orice lucru. Iesiti din cladire cat mai repede. Contactati serviciul de pompieri pentru ajutor.

Cititi cu atentie instructiunile de pe stingatorul din biroul dumneavoastra inainte de a fi nevoit sa il folosi. In organizatia dumneavoastra ar putea fi disponibile antrenamente de siguranta. In Statele Unite exista 4 categorii de clasificare pentru extinctoare. Fiecare extinctor este identificat printr-o litera, culoare si forma diferita, dupa cum puteti observa si in Figura 2. Fiecare extinctor contine chimicale specifice pentru a lupta cu diferite tipuri de foc:

Clasa A : Hartie, lemn, plastic, carton Clasa B : Benzina, gaz lampant, solventi organici Clasa C : Echipament electric Clasa D : Metale inflamabile

Ce clasificari de extinctoare exista in tara dumneavoastra? Este important sa stiti cum sa folositi un extinctor. Folositi abrevierea T-T-S-M pentru a tine minte regulile de baza in folosirea stingatorului: T - Trageti acul. T - Tintiti la baza focului, nu catre flacari. S - Strangeti manerul. M - Miscati varful dintr-o parte in alta. 2.1 Explicarea scopului procedurilor si conditiilor de munca in siguranta Identificarea procedurilor de protejare a echipamentelor si prevenire a pierderilor de 2.1.2 date Descarcarile electrostatice (Electrostatic discharge - ESD), clima aspra si proasta calitate a surselor de electricitate pot produce deteriorarea echipamentelor informatice. Respectati instructiunile de utilizare corespunzatoare, acordati atentie problemelor de mediu si folositi echipamente pentru stabilizarea curentului electric pentru a preveni distrugerea echipamentului si pierderea datelor. ESD Electricitatea statica reprezinta o acumulare a unor sarcini electrice pe o suprafata. Aceasta acumulare poate bloca o componenta si poate produce daune. Efectul acesta se numeste descarcare electrostatica (ESD). ESD poate distruge componentele electronice dintr-un calculator. Pentru ca o persoana sa simta efectul ESD trebuie sa existe cel putin 3,000 de Volti de electricitate statica. De exemplu, electricitatea statica se poate acumula in corpul dumneavoastra in timp ce pasiti pe un covor. La atingerea altei persoane amandoi veti simti un soc. Daca descarcarea produce durere sau zgomot inseamna ca s-au produs probabil peste 10,000 de Volti. Prin comparatie, sunt suficienti 30

de Volti de electricitate statica pentru a dauna unei componente de calculator. Recomandari de protectie impotriva ESD ESD poate produce daune definitive componentelor electrice. Aceste recomandari va vor ajuta in prevenirea daunelor produse de ESD:

Pastrati toate componentele in pungi antistatice pana in momentul instalarii. Folositi covoare antistatice pe birourile de lucru. Folositi covoare impamantate in spatiile de lucru. Folositi bratari antistatice atunci cand lucrati la calculatoare.

Climatul Climatul afecteaza echipamentele calculatorului in diverse moduri:

Daca temperatura mediului este prea ridicata, echipamentele se supraincalzesc. Daca nivelul de umiditate este prea scazut, sansele de aparitie a ESD-ului cresc. Daca nivelul de umiditate este prea ridicat, echipamentele pot fi defectate din cauza umiditatii ridicate.

In Figura 1 putem observa cum conditiile de mediu influenteaza cresterea sau descresterea riscului de aparitie a ESD-ului. Tipuri de fluctuatii ale tensiunii Tensiunea este forta care determina miscarea electronilor de-a lungul unui circuit. Deplasarea electronilor se numeste curent. Circuitele calculatorului au nevoie de tensiune si curent pentru a actiona componentele electronice. Componentele calculatorului nu pot functiona corespunzator atunci cand curentul dintr-un calculator nu este adecvat sau stabil. Instabilitatea voltajului se numeste fluctuatie de tensiune. Urmatoarele tipuri de fluctuatii de tensiune ale curentului alternativ (AC) pot produce pierderi de date sau distrugerea hardware-ului:

Pana de curent inseamna pierderea completa de curent alternativ. Pana de curent poate fi provocata de o siguranta arsa, un transformator stricat sau o linie de curent cazuta. Caderea de tensiune inseamna reducerea nivelului de voltaj al curentului alternativ pe o perioada de timp. Caderea de tensiune se produce atunci cand voltajul de pe linia de curent scade sub 80% fata de nivelul normal. Supraincarcarea circuitelor electrice poate produce o cadere de tensiune. Zgomotul inseamna interferenta dinte generatoarele de tensiune si fulgere. Zgomotul produce tulburari ale curentului, putand produce erori intr-un sistem informatic. Varfuri de tensiune inseamna cresterea brusca a voltajului pe o perioada foarte scurta de timp, depasind cu 100% valoarea normala a voltajului pe o

linie de tensiune. Varfurile de tensiune pot fi provocate de fulgere, dar pot aparea de asemenea atunci cand sistemul electric isi revine dupa o pana de curent. Supratensiunea tranzitorie inseamna o crestere spectaculoasa in voltaj fata de curentul electric normal. Supratensiunea transitorie dureaza cateva nanosecunde, sau a bilioana parte dintr-o secunda.

Dispozitive de protectie pentru curent Protectia impotriva fluctuatiilor de tensiune se poate realiza folosind dispozitive de protectie a datelor si a echipamentelor informatice.

Dispozitiv de suprimare a supratensiunii tranzitorii ajuta la protectia impotriva supratensiunii tranzitorii si a varfurilor de tensiune. Un dispozitiv de suprimare a supratensiunii tranzitorii deviaza curentul in exces pe o linie cu impamantare. Sursa de curent permanenta (UPS) ajuta la protectia impotriva unor probleme potentiale de curent electric prin furnizarea curentului electric unui calculator sau altor dispozitive. Bateria se reincarca in permanenta atata timp cat UPS-ul este in curs de folosire. UPS-ul este capabil sa asigure calitatea constanta a curentului electric atunci cand apar pane de curent sau caderi de tensiune. Multe dintre UPS-uri sunt capabile sa comunice direct cu sistemul de operare al calculatorului. Aceasta comunicare permite UPS-ului sa stinga calculatorul in siguranta, si sa salveze datele inainte ca UPS-ul sa piarda in intregime curentul. Sursa de curent de rezerva ajuta la protectia impotriva eventualelor probleme electrice, asigurand o baterie de rezerva pentru a furniza energia atunci cand tensiunea scade sub nivelul normal. Bateria este in asteptare pe parcursul functionarii normale. Atunci cand tensiunea scade, bateria asigura curent continuu (CC) invertorului, care il transforma in curent alternativ (CA) pentru calculator. Acest echipament nu este la fel de sigur precum UPS-ul datorita timpului petrecut pentru a comuta la baterie. Daca echipamentul de comutare nu functioneaza, bateria nu va putea sa furnizeze energie calculatorului. Figura 2 prezinta exemple de echipamente precum dispozitivul de suprimare a supratensiunii tranzitori, UPS-ul si SPS-ul.

ATENTIE: Nu montati niciodata o imprimanta la UPS. Producatorii de UPS-uri recomanda sa nu montam o imprimanta la UPS, pentru a nu distruge motorul imprimantei. 2.1 Explicarea scopului procedurilor si conditiilor de munca in siguranta Identificarea procedurilor de siguranta pentru protejarea mediului inconjurator de 2.1.3 contaminare Calculatoarele si perifericele, din Figura 1, contin materiale ce pot dauna mediului inconjurator. Materialele periculoase sunt numite cateodata deseuri toxice. Aceste materiale pot contine concentratie mare de materiale grele precum zinc, plumb sau mercur. Legile despre aruncarea deseurilor toxice difera in functie de tara sau stat. Contactati autoritatea locala de reciclare sau aruncare a materialelor toxice pentru mai multe informatii despre procedurile si serviciile de eliminare a acestora. Material Safety and Data Sheet Material Safety and Data Sheet reprezinta un tabel ce rezuma informatia despre

identificarea materialelor, incluzand eventualele pericole ce pot afecta siguranta personala, pericolele de incendiu, si cerintele pentru primul ajutor. In Figura 2, tabelul MSDS contine reactivitatea chimica si informatii de incompatibilitate ce includ proceduri de varsare, scurgere si aruncare. El include de asemenea masuri de protectie pentru manevrarea sigura si depozitarea materialelor. Pentru a determina daca un material este periculos, consultati MSDS-ul producatorului. In U.S., Occupational Safety and Health Administration (OSHA) cere ca toate materialele periculoase sa fie insotite de un MSDS atunci cand sunt transferate unui nou proprietar. Informatiile din MSDS ce insotesc produsele cumparate pentru reparerea sau intretinerea unui calculator pot fi foarte importante pentru un tehnician de calculatoare. OSHA cere de asemenea ca angajatii sa fie informati despre materialele cu care lucreaza si sa li se puna la dispozitie informatii despre siguranta acestora. In Regatul Unit, Chemicals Hazard Information and Packaging for Supply Regulations 2002 (CHIP3) supravegheaza manevrarea materialelor periculoase. CHIP3 cere furnizorilor de materiale chimice sa ambaleze si sa transporte materialele chimice periculoase in siguranta, incluzand si un tabel despre produs. NOTA: MSDS-ul este necesar pentru a determina modul in care trebuie aruncate materialele potential periculoase intr-o maniera sigura. Inainte de a arunca orice echipamet electronic verificati reglementarile locale cu privire la metodele de indepartare a acestora acceptate. Ce organizatie guverneaza folosirea elementelor chimice periculoase in tara dumneavoastra? Sunt tabelele MSDS obligatorii? MSDS-ul contine informatii valoroase:

Numele materialului Proprietatile fizice ale materialului Orice substante periculoase continute de material Informatii despre reactivitate, precum date despre posibila incendiere si explozie a acestora Procedurile pentru scurgere si varsare Precautii speciale Pericole de sanatate Cerinte speciale de protectie

Calculatoarele si echipamentele de calcul sunt in cele din urma aruncate din cauza unora din urmatoarele motive:

Pe masura ce echipamentul se invecheste, unele componente incep sa nu mai functioneze. Calculatorul devine invechit pentru aplicatiile pentru care fusese construit. Modelele noi au caracteristici imbunatatite.

Inainte de a arunca un calculator sau orice componenta, este foarte important sa

avem in vedere o metoda sigura de indepartare pentru fiecare componenta. Aruncarea corespunzatoare a bateriilor Bateriile contin adesea metale ce pot fi daunatoare mediului inconjurator. Bateriile calculatoarelor portabile pot contine plumb, cadmiu, litiu, mangan si mercur. Aceste metale nu se descompun si vor ramane in mediul incojurator pentru multi ani. Mercurul este folosit in general la fabricarea bateriilor si este foarte toxic si daunator omului. Reciclarea bateriilor ar trebui sa fie o metoda standard pentru un tehnician. Toate bateriile, inclusiv cele pe baza de litiu, cadmiu si nichel, compozitie de metale si nichel, si cele pe baza de plumb sunt supuse procedurilor de aruncare, corespunzator cu regulile regionale. Aruncarea corespunzatoare a Monitoarelor si a CRT-urilor Manevrati CRT-urile si monitoarele cu grija. Voltaj extrem de ridicat poate ramane in monitoare si CRT-uri chiar si dupa ce acesta a fost scos din priza. CRTurile contin geamuri, metale, plastic, plumb, bariu si alte metale rare. Conform cu U.S. Environmental Protection Agency (EPA), CRT-urile pot contine aproximativ 1.8 kilograme de plumb. Trebuie respectate regulile de mediu atunci cand se arunca un monitor. Aruncarea corespunzatoare de cartuse, toner si hartia fotografica Tonerele folosite si cartusele de imprimanta trebuie aruncare corespunzator sau reciclate. Producatorii de cartuse si distribuitori primesc cartusele goale pentru reumplere. Exista de asemenea si unele companii specializate in reumplerea cartuselor. Exista si echipamente de reumplere a cartuselor dar acestea nu sunt recomandate, deoarece cerneala se poate scurge in imprimanta, provocand pagube ireversibile. Garantia imprimantei se poate pierde si ea la folosirea unor cartuse reincarcate. Aruncarea corespunzatoare a aerosolilor si a solventilor chimici Contactati autoritatile locale sanitare pentru a afla cum si unde trebuie sa aruncati chimicalele si solventii. Nu aruncati niciodata solventi sau chimicale intr-o scurgere sau canalizare ce duce la canalizarea publica. Bidonul sau sticlele ce contin solventi sau alte materiale de curatat trebuie manevrate cu grija. Asigurati-va ca acestea sunt identificate si tratate ca rebuturi periculoase. De exemplu, unii aerosoli pot exploda atunci cand se incalzesc, daca nu au fost folositi in intregime. Identificarea uneltelor si software-ului folosit impreuna cu componentele calculatorului 2.2 personal si rolul acestora Pentru fiecare treaba exista o unealta potrivita. Asigurati-va ca sunteti familiarizat cu utilizarea corecta a fiecarei unelte si ca pentru sarcina curenta folositi unealta corespunzatoare. Utilizarea agila a uneltelor si software-ului fac slujba mai putin dificila si asigura indeplinirea sarcinilor intr-un mod corespunzator si sigur. Exista unelte software care ajuta la diagnosticarea problemei. Folositi aceste unelte

pentru a verifica ce dispozitiv al unui calculator nu functioneaza corect. Un tehnician trebuie sa documenteze orice reparatie sau problema a calculatorului. Documentatia poate fi folosita ca punct de referinta pentru viitoarele probleme sau poate ajuta alti tehnicieni care nu au intampinat aceeasi problema inainte. Documentele pot fi scrise de mana pe hartie, dar este de preferat forma lor electronica pentru o cautare mai usoara a unei probleme specifice. Dupa parcurgerea acestei sectiuni, veti putea indeplini urmatoarele sarcini:

Identificarea uneltelor hardware si rolul acestora. Identificarea uneltelor software si rolul acestora.

Identificarea componentelor de organizare si scopul lor. Identificarea uneltelor si software-ului folosit impreuna cu componentele calculatorului 2.2 personal si rolul acestora 2.2.1 Identificarea uneltelor hardware si rolul acestora Trusa de unelte ar trebui sa contina toate uneltele necesare pentru o reparatie hardware. Pe masura ce dobanditi experienta, veti invata ce unealta va trebuie pentru fiecare tip de sarcina. Uneltele hardware sunt grupate in patru categorii:

Unelte ESD Unelte de mana Unelte de curatare Unelte de diagnosticare

Unelte ESD Exista doua unelte ESD: bratara antistatica si covor antistatic. Bratara antistatica protejeaza componentele calculatorului atunci cand este impamantata la carcasa calculatorului. Covorul antistatic protejeaza componentele calculatorului prin prevenirea de acumulare a curentului static pe hardware sau pe tehnician. Selecteaza fiecare obiect din Figura 1 pentru mai multe informatii despre uneltele ESD. Unelte de mana Cele mai multe unelte folosite in asamblarea calculatorului sunt unelte mici de mana. Acestea sunt disponibile fie individual fie ca parte a unei truse de unelte. Trusele de unelte variaza in marime, calitate si pret. Selecteaza fiecare obiect din Figura 2 pentru mai multe informati despre uneltele de mana. Unelte de curatare Disponibilitatea uneltelor de curatare adecvate este esentiala atunci cand repari sau intretii calculatoare. Folosirea acestor unelte asigura nevatamarea componentelor calculatorului in timpul procesului de curatare. Selecteaza fiecare obiect din Figura 3 pentru mai multe informatii despre uneltele de curatare. Unelte de diagnosticare Pentru testarea hardware-ului sunt folosite un multimetru digital si un adaptor loopback. Selecteaza fiecare obiect din Figura 4 pentru mai multe informati despre

uneltele de diagnosticare. Identificarea uneltelor si software-ului folosit impreuna cu componentele calculatorului 2.2 personal si rolul acestora 2.2.2 Identificarea uneltelor software si rolul acestora Un tehnician trebuie sa fie capabil sa utilizeze mai multe unelte software care sa-l ajute la diagnosticarea problemelor, la intretinerea componentelor hardware si la protejarea informatiilor stocate pe calculator. Unelte pentru managementul discului Trebuie sa fiti capabili sa identificati ce software sa folositi in diferite situatii. Uneltele pentru managementul discului ajuta la detectarea si corectarea erorilor de disc, pregatesc un disc pentru a stoca informatii si ajuta la stergerea fisierelor nedorite. Dati click pe fiecare buton din Figura 1 pentru a vedea o captura de ecran cu urmatoarele unelte pentru managementul discului:

Fdisk sau Disk Management folosit pentru a crea si sterge partitii pe hard disk Format folosit pentru a pregati discul pentru a stoca date Scandisk sau Chkdsk folosit pentru a verifica integritatea fisierelor si directoarelor de pe hard disk, scanand suprafata acestuia in cautare de erori fizice Defrag folosit la optimizarea spatiului de pe hard disk pentru a permite un acces mai rapid la programe si date Disk Cleanup folosit pentru a sterge spatiul de pe disc prin cautarea fisierelor ce pot fi sterse in siguranta Disk Management un utilitar de sistem folosit pentru administrarea discurilor si a partitiilor, care poate realiza sarcini precum initializarea discului, crearea si formatarea partitiilor System File Checker (SFC) un utilitar din linia de comanda care scaneaza fisierele critice ale sistemului de operare si le inlocuieste pe cele care sunt corupte

Se poate folosi discul de pornire a Windows XP pentru depanarea si repararea fisierelor corupte. Discul de pornire a Windows XP este conceput pentru a repara fisierele de sistem ale Windows-ului, pentru a restaura fisierele pierdute sau distruse si pentru a reinstala sistemul de operare. Utilitare software ale unei parti terte sunt disponibile pentru detectarea si inlaturarea unei defectiuni. Unelte software de protejare In fiecare an virusi, spyware si alte tipuri de atacuri malitioase infecteaza milioane de calculatoare. Aceste atacuri avaria sistemul de operare, aplicatiile si datele. Calculatoarele care au fost infestate pot avea chiar si probleme cu performanta hardware-ului sau defectarea componentelor. Pentru a proteja datele si integritatea sistemului de operare si a hardware-ului, folositi software conceput pentru protectia impotriva atacurilor si pentru eliminarea

programelor daunatoare. Diferite tipuri de software sunt folosite pentru protectia hardware-ului si a datelor. Selectati fiecare buton din Figura 2 pentru a vedea o captura de ecran a urmatoarelor unelte software de protectie:

Windows XP Security Center (Centrul de Securitate Windows XP) permite verificarea starii setarilor esentiale de securitate ale calculatorului. Centrul de Securitate verifica in permanenta pentru a se asigura ca firewallul software si programul antivirus ruleaza. Verifica deasemenea daca actualizarile sunt setate sa se descarce si sa se instaleze automat. Programele Antivirus protejeaza calculatorul impotriva atacurilor virusilor. Software pentru eliminarea aplicatiilor spyware protejeaza impotriva software-ului care trimite informatii despre obiceiurile de navigare pe Internet unui atacator. Spyware-ul poate fi instalat fara cunostinta sau consimtamantul utilizatorului. Firewall este un program care ruleaza in permanenta protejand
impotriva comunicatiilor neautorizate catre si de la calculatorul dumneavoastra

Fisa de lucru Software de diagnosticare Cercetati software-ul de diagnosticare pentru hard disk Identificarea uneltelor si software-ului folosit impreuna cu componentele calculatorului personal si rolul acestora 2.2.3 Identificarea componentelor de organizare si scopul lor Este important ca un tehnician sa documenteze toate reparatiile si serviciile pe care le face. Aceste documentatii trebuie centralizate si puse la dispozitia tuturor celorlalti tehnicieni. Documentatia este folosita ca material de referinta in problemele similare ce pot fi intalnite in viitor. Un bun serviciu de relatii cu clientii include asigurarea unei descrieri detaliate a problemei si a solutiei. 2.2 Unelte pentru referinta personala Uneltele pentru referinta personala includ ghiduri de depanare, manuale ale producatorului, ghiduri scurte de referinta si un jurnal de reparatie. Inainte de facturare, un tehnician trebuie sa tina un jurnal de imbunatatiri si reparatii. Documentatia din jurnal ar trebui sa includa descrierea problemei, solutiile posibile care au fost incercate pentru rezolvare si pasi urmati in repararea defectiunii. Aveti grija sa notati orice schimbari de configuratie ale echipamentului si orice schimbari de componente din timpul reparatiei. Aceasta documentatie o sa va ajute atunci cand intampinati o situatie asemanatoare in viitor.

Notite Luati notite pe masura ce parcurgeti procesul de investigare si reparatie. Urmariti aceste notite pentru a evita repetarea pasilor anteriori si

pentru a determina urmatorii pasi. Jurnal Documentati upgrade-urile si reparatiile efectuate. Documentatia ar trebui sa includa descrierea problemei, solutiile posibile care au fost incercate pentru rezolvare si pasii urmati in repararea defectiunii. Aveti grija sa notati orice schimbari de configuratie a echipamentului si orice schimbari de componente in timpul reparatiei. Jurnalul, impreuna cu notitele, o sa va ajute atunci cand intampinati o situatie asemanatoare in viitor. Lista reparatiilor Alcatuiri o lista a problemelor si rezolvarilor, incluzand data, componentele inlocuite si informatii despre client. Aceasta lista permite tehnicianului sa determine ce modificari au fast facute pe calculator in trecut.

Unelte de referinta pe internet Internetul este o sursa excelenta de informatie despre probleme specifice de hardware si eventuale solutii:

Motoare de cautare Grupuri de stiri Lista de intrebari frecvente a producatorului Manuale de calculatorare online Forumuri si chat-uri Site-uri tehnice

In Figura 1 se poate vedea un exemplu de site web tehnic. Unelte diverse Cu timpul veti descoperi o serie de unelte aditionale pe care sa le adaugati trusei dumneavoastra. In Figura 2 puteti observa cum se poate folosi o rola de banda adeziva pentru a eticheta partile care au fost scoase din calculator atunci cand nu aveti la indemana un marcator de componente. Un calculator care functioneaza este o resursa foarte utila pe care puteti sa o luati cu dumneavoastra atunci cand efectuati reparatii pe teren. Un calculator care functioneaza poate fi folosit in cautarea de informatie, descarcarea uneltelor si a driver-elor sau comunicarea cu alti tehnicieni. In Figura 3 puteti vedea tipurile de componente de rezerva pentru calculator pe care puteti sa le includeti in trusa de unelte. Asigurati-va ca aceste componente functioneaza inainte de a le folosi. Folosirea unor componente functionale pentru a le inlocui pe cele stricate va poate ajuta in determinarea mai rapida a componentei care nu functioneaza corespunzator. 2.3 Implementarea utilizarii corecte a uneltelor Siguranta la locul de munca este responsabilitatea tuturor. Daca folositi uneltele potrivite este mult mai putin probabil sa va raniti sau sa stricati unele componente. Inainte de a curata sau repara echipamente, asigurati-va ca uneltele folosite sunt in buna stare de functionare. Curatati, reparati sau inlocuiti componentele care nu

functioneaza corect. Dupa parcurgerea acestei sectiuni, veti putea indeplini urmatoarele sarcini:

Demonstrarea folosirii corespunzatoare a unei bratari antistatice. Demonstrarea utilizarii corespunzatoare a covorului antistatic. Demonstrarea folosirii corespunzatoare a unor unelte de mana.

Demonstrarea folosirii corecte a materialelor de curatare. 2.3 Implementarea utilizarii corecte a uneltelor 2.3.1 Demonstrarea folosirii corespunzatoare a unei bratari antistatice Ca in discutia precedenta, un exemplu de descarcare electrostatica este un mic soc pe care cineva il primeste atunci cand merge pe un covor prin camera si atinge manerul de la usa. Desi acest mic soc este nevatamator pentru dumneavoastra, aceeasi descarcare electrica poate produce daune componentelor unui calculator. Purtarea unei bratari antistatice poate preveni o stricaciune a componentelor calculatorului. Scopul unei bratari antistatice este de a egala descarcare electrica dintre dumneavoastra si echipament. Bratara antistatica este un conductor ce face legatura dintre corpul dumneavoastra si echipamentul la care lucrezi. Atunci cand electricitatea statica se produce in corpul dumneavoastra, legatura creata de catre bratara antistatica si echipament, sau pamant, canalizeaza electricitatea prin firul ce este legat de bratara. Ca in Figura 1, bratara are doua componente si este usor de purtat: 1. Pune bratara pe incheietura si securizeaz-o folosind capsa sau ariciul. Metalul de pe partea din spate a bratarii trebuie sa ramana in permanenta in contact cu pielea. 2. Prindeti conectorul de la capatul firului la bratara si celalalt capat la echipament sau la acelasi punct de impamantare la care este legat si covorul antistatic. Scheletul de metal al carcasei este un loc bun pentru a conecta firul. Alegeti un loc de metal nevopsit atunci cand conectati firul la echipamentul cu care lucrati. O suprafata vopsita nu conduce curentul la fel de bine ca una nevopsita. NOTA: Atasati firul de aceeasi parte a echipamentului cu mana pe care se afla bratara antistatica. Astfel firul nu o sa va incurce atunci cand lucrati. Purtarea unei bratari ajuta la prevenirea efectului descarcarilor electrostatice, acesta poate fi redus si mai mult daca nu purtati haine de matase, poliester sau lana. Sunt sanse mai mari de producere a descarcarilor electrostaice daca purtati astfel de haine. NOTA: Tehnicieni ar trebui sa isi suflece manecile, sa indeparteze esarfele sau cravatele si sa stranga camasile pentru a preveni incurcatura cu hainele. Aveti grija ca cerceii, colierele si alte bijuterii libere sa fie aranjate corespunzator.

ATENTIE: Niciodata nu purtati o bratara antistatica daca reparati un monitor sau un CRT. 2.3 Implementarea utilizarii corecte a uneltelor 2.3.2 Demonstrarea utilizarii corespunzatoare a covorului antistatic Este posibil sa nu aveti mereu posibilitatea de a lucra la un calculator intr-un spatiu echipat corespunzator. Daca puteti controla mediu, incercati sa puneti spatiul de lucru departe de zonele cu covor. Covoarele pot duce la construirea descarcarilor electrostatice. Daca nu puteti evita covoarele, legati-va pentru impamantare de portiunea nevopsita a carcasei calculatorului la care lucrati inainte de a atinge orice componenta. Covor antistatic Covorul antistatic este un conductor slab. Functioneaza prin atragerea energiei statice de la o componenta si transmiterea acesteia intr-un mod sigur de la echipament la un punct de impamantare, ca in Figura 1: 1. In spatiul de lucru asezati covorul langa sau dedesuptul carcasei calculatorului. 2. Prindeti covorul de carcasa pentru a asigura impamantarea si folositi-l pentru a depozita componentele scoase din calculator. Reducand potentialul descarcarilor electrostatice duce la scaderea sanselor de stricare a componentelor sau a circuitelor delicate. NOTA: Intotdeauna manevrati componentele de marginea lor. Birou de lucru Impamantati biroul de lucru si covorul antistatic atunci cand sunteti la munca. Daca stati pe covor si purtati bratara antistatica corpul dumneavoastra are aceeasi incarcare ca si echipamentul , reducand probabilitatea de aparitie a descarcarilor electorstatice. 2.3 Implementarea utilizarii corecte a uneltelor 2.3.3 Demonstrarea folosirii corespunzatoare a unor unelte de mana Un tehnician trebuie sa fie capabil sa foloseasca fiecare unelta dintr-o trusa. Acest subiect acopera o mare parte dintre uneltele folosite la repararea calculatorului. Suruburile Folositi surubelnita corespunzatoare pentru fiecare surub. Folositi capul ascutit al surubelnitei pentru capatul surubului. Invartiti surubelnita in sensul acelor de ceasornic pentru a strange surubul, si in sensul opus pentru a slabi surubul, ca in Figura 1. Filetul surubului se poate distruge daca il strangeti prea tare cu surubelnita. Un surub cu filetul distrus,ca in Figura 2, se poate bloca in gaura sau nu se mai fixeaza destul de bine. Aruncati suruburile cu filetul prost. Surubelnita cu capul drept Ca in Figura 3, folositi o surubelnita cu capul drept atunci cand utilizati un surub

cu capul drept. Nu folositi o surubelnita cu capul drept pentru a desface un surub cu capul in cruce. Nu folositi niciodata o surubelnita ca o parghie. Daca nu puteti scoate o componenta, verificati daca nu cumva exista o clema sau o incuietoare care asigura securizarea componentei in acel loc. ATentie: Daca aveti nevoie de o forta prea mare pentru a scoate o componenta,sau pentru a adauga una, cu siguranta ceva nu este in regula. Aruncati o a doua privire pentru a fi sigur ca nu aiti uitat un surub sau o clema care blocheaza componenta. Verificati manualul sau diagrama pentru mai multe informati. Surubelnita cu capul in cruce (Phillips) Ca in Figura 4, folositio surubelnita cu capul in cruce (Phillips) atunci cand utilizati un surub cu capul in cruce. Nu folositi aceasta surubelnita pentru a gauri obiectele. Capul surubelnitei se va strica. Imbusul Ca in Figura 5, folositi un imbus pentru a strange sau desface suruburile cu capat hexagonal. Suruburile cu capat hexagonal nu ar trebui stranse prea mult pentru a nu strica filetul. Nu utilizati un imbus prea larg pentru surubul pe care il folositi. ATENTIE: Unele unelte sunt magnetizate. Cand lucrati cu componente electronice, asigurati-va ca uneltele pe care le folositi nu sunt magnetizate. Campurile magnetice pot fi daunatoare pentru datele stocate pe benzile magnetice. Verificati uneltele atingandu-le de un surub. Daca surubul este atras de unelta, nu o folositi. Unelte de extragere, clesti cu varf ascutit, sau pensete Ca in Figura 6, uneltele de extragere, clesti cu varf ascutit si pensetele pot fi folosite pentru a pune sau scoate parti ce nu pot fi ajunse de degete. Nu zgariati sau atingeti componentele atunci cand folositi aceste unelte. ATENTIE: Nu folositi creioanele in interiorul calculatorului pentru a face modificari asupra setarilor comutatoarelor sau pentru a scoate jumperi. Capul creionului se poate comporta ca un conductor si poate defecta componentele calculatorului. 2.3 Implementarea utilizarii corecte a uneltelor 2.3.4 Demonstrarea folosirii corecte a materialelor de curatare Pastrea calculatoarelor curate prin exterior si prin interior este o parte foarte importanta in programul de intretinere. Murdaria poate provoca probleme operatiilor fizice ale ventilatorului, butoanelor si altor componente mecanice. In Figura 1 se pot observa cateva acumulari de praf pe componentele calculatorului. Pe componentele electrice o acumalare excesiva de praf va actiona ca un izolator si va opri caldura. Acesta izolatie va inhiba capacitatea radiatorului si a ventilatorului de racire de a mentine componentele reci, provocand supraincalzirea circuitelor si a chipului. ATENTIE: Inainte de a curata orice echipament, opriti-l si scoateti-l din priza. Carcasa calculatorului si monitoarele

Curatati carcasa calculatorului si suprafata exterioara a monitorului folosind o solutie de curatat si o carpa de stofa fara scame. Folositi putina solutie pentru spalat vasele si 100 ml de apa pentru a crea aceasta solutie de curatat. Daca pica apa in interiorul carcasei lasati calculatorul o perioada de timp inainte de a il aprinde. Monitoare LCD Nu folositi solutii de curatare pe baza de amoniac sau orice alta compozitie pentru un monitoare LCD, doar pe cele special create pentru acest tip de monitoare. Componentele chimice dure vor afecta exteriorul monitorului. Nu exista nici un fel de sticla sa protejeze aceste monitoare, curatati ecranul bland incercand sa nu apasati prea ferm pe el. Monitoare CRT Pentru a curata ecranul monitoarelor CRT folositi o carpa curata si fara scame, udati-o cu apa distilata si stergeti monitorul de sus in jos. Apoi folositi o carpa uscata si fina pentru a sterge ecranul si a indeparta dungile care au ramas in urma curatirii. Curatati componentele prafuite folosind aer comprimat. Aerul comprimat nu produce incarcari electrostatice pe componente. Asigurati-va ca sunteti intr-o zona ventilata corespunzator inainte de a ventila praful din calculator. O practica buna este sa purtati o masca pentru a va asigura ca nu inhalati particule de praf. Eliminati praful prin sufluri mici de aer din tubul de aer comprimat. Nu varsati niciodata tubul de aer comprimat si nu il folositi rasturnat. Nu permiteti paletele ventilatorului sa se invarta de la forta provocata de aerul comprimat. Tineti ventilatorul in loc. Motorul ventilatorului se poate strica atunci cand acesta se invarte in gol. Contactele componentelor Curatati contactele componentelor folosind alcool izo-propilic. Nu folositi acetona. Acetona contine impuritati ce pot afecta contactele. Aveti grija sa nu ramana scame de la bucata de material sau vata. Indepartati orice scama folosind aer comprimat inainte de a reporni calculatorul. Tastatura Curatati tastatura calculatorului folosind aer comprimat sau un aspirator de mana cu o perie atasata. AVERTISMENT: Nu folositi un aspirator standard in interiorul unui calculator. Componentele din plastic ale aspiratorului pot provoca incarcari si descarcari electrostatice asupra componentelor. Folositi un aspirator corespunzator pentru componentele electronice. Mouse-ul Folositi solutie de curatat geamuri si materiale fine pentru a curata suprafata exterioara a mouse-ului. Nu puneti solutia de curatat direct pe mouse. Daca curatati un mouse cu bila, scoateti bila si curatati-o folosind o solutie de geamuri si

un material fin. Stergeti rotitele din interiorul mouse-ului cu acelasi material. Puteti folosi o pila pentru a sterge aceste rotite. Nu pulverizati lichide in interiorul mouse-ului.
Tabelul din Figura 2 arata componentele calculatorului pe care ar trebui sa le curatati si materialele de curatare corespunzatoare.

Laborator Dezasamblarea calculatorului Dezmembrati un calculator 2.4 Rezumat Acest capitol discuta procedurile de siguranta in laborator, folosirea corespunzatoare a instrumentelor, si inlaturarea corecta a componentelor calculatorului si consumabilelor. In acest laborator v-ati familiarizat cu multe dintre instrumentele folosite la construirea, repararea si curatarea calculatorului si a componentelor electronice. Ati invatat deasemenea si importanta instrumentelor organizationale si cum va pot ajuta acestea pentru a lucra mai eficient. Urmatoarele concepte sunt dintre cele mai importante de retinut din acest capitol:

Lucrati intr-o maniera sigura pentru a proteja atat utilizatorii cat si echipamentul. Urmati toate sfaturile de siguranta pentru a preveni accidentarea dumneavoastra sau a celorlalti. Sa stiti sa protejati echipamentul impotriva deteriorarilor cauzate de ESD. Sa stiti si sa puteti preveni caderile de tensiune care pot avaria echipamentul si pot duce la pierderea de informatie. Sa stiti care produse si consumabile necesita proceduri speciale de inlaturare. Familiarizati-va cu tabelele MSDS pentru problemele de siguranta si restrictiile de inlaturare a echipamentelor pentru a proteja mediul inconjurator. Sa puteti folosi instrumentele corespunzatoare pentru fiecare sarcina. Sa stiti cum sa curatati componentele in siguranta.
Folositi instrumentele de organizare in timpul reparatiei unui calculator.

Capitole: | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | Toate | Capitolul 1: Introducere in calculatoarele personale Capitol Introducere 1.1 1.1 1.1.1 1.1.2 1.1.3 1.2 1.2 1.3 1.3 1.3.1 1.3.2 1.4 1.4 1.4.1 1.4.2 1.4.3 1.4.4 1.4.5 Explicarea certificarilor din industria IT Identificarea nivelului educatiei si certificarilor Descrierea certificarii A+ Descrierea certificarii EUCIP Descrierea unui calculator Identificarea numelor, scopurilor si caracteristicilor carcaselor si ale surselor de alimentare Descrierea carcaselor Descrierea surselor de alimentare Identificarea numelor, scopurilor si caracteristilor componentelor interne Identificarea numelor, scopurilor si caracteristicilor placilor de baza Explicarea numelor, scopurilor si caracteristicilor procesoarelor Identificarea numelor, scopurilor si caracteristicilor sistemelor de racire Identificarea numelor, scopurilor si caracteristicilor memoriilor ROM si RAM Identificarea numelor, scopurilor si caracteristicilor placilor de extensie

1.4.6 1.4.7 1.5 1.5 1.6 1.6 1.7 1.7 1.8 1.8 Capitol Test

Identificarea numelor, scopurilor si caracteristicilor unitatilor de stocare. Identificarea numelor, scopurilor si caracteristicilor cablurilor interne Identificarea numelor, scopurilor si caracteristicilor porturilor si cablurilor Identificarea numelor, scopurilor si caracteristicilor dispozitivelor de intrare Identificarea numelor, scopurilor si caracteristicilor echipamentelor de iesire Explicarea resurselor sistemului si rolul acestora

Capitol Rezumat
