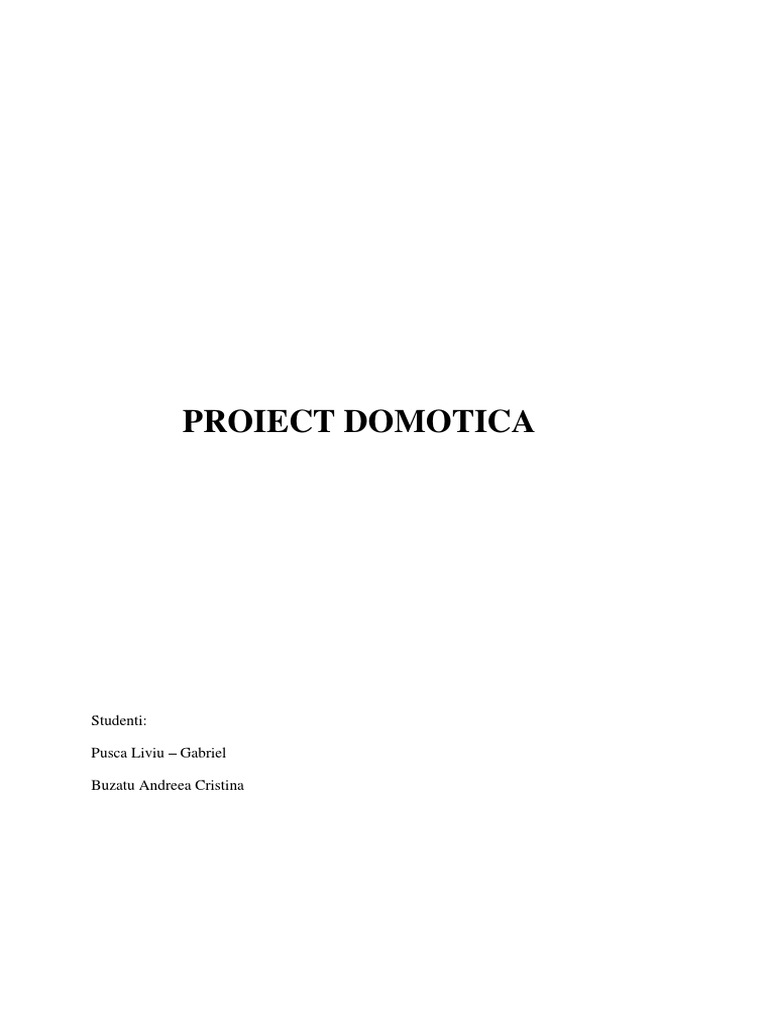

PROIECT DOMOTICA

Studenti:

Pusca Liviu – Gabriel

Buzatu Andreea Cristina

 INTRODUCERE

Domotica se refera la toate sistemele capabile sa automatizeze un imobil, furnizând

servicii de management al energiei, siguranta, confort su comunicatii, cablate sau fara fir.
Controlul acestora are un anumit factor de omniprezenta, putand fi atat in interiorul cat si in
exteriorul imobilului. Pe scurt se refera la integrarea tehnologiei in proiectarea unei locuinte
inteligente.

TEHNOLOGIA DoIP

DoIP este o tehnologie ce permite utilizatorului conectarea mai multor dispozitive

diferite dintr-o casa, pentru a alcatuii un singur sistem inteligent pentru automatizarea locuintei.
DoIP este proiectat sa foloseasca pe cat posibil dispozitive de tip plug – and – play.
Dispozitivele DoIP comunica intre ele prin intermediul mesajelor. Acestea gasesc in mod
automat si se conecteaza cu alte dispozitive ce recunosc aceleasi mesaje. Retelele DoIP
functioneaza in mod normal prin retele IP (Ethernet cu fir sau fara fir; este recomandat
protocolul Ipv6 deoarece nu necesita o configurare complexa). Aceasi tehnologie este descrisa
si poate fi folosita liber de oricine.
 In sistemele existente, seturile de comenzi pe care dispozitivele le pot accepta
sunt predefinite. In DoIP, dispozitivele se descopera intre ele pe baza tipului de mesaj pe care
dispozitivul il suporta. Distributiile pot suporta mesajele standard existente, insa pot crea si
mesaje propria. Dispozitivele pot suporta standard multiple in acelasi timp. Retelele DoIP pot
fi extinse si mai mult cu ajutorul fabric-urilor. Un fabric este creierul unei retele de
automatizare a casei si executa comenzi pe care le-ai definit in prealabil. Alte sisteme permit
conectarea soneriei cu butonul de mute al sistemului audio; cu ajutorul unui fabric poti face
asta si mai poti dezactiva si soneria la un anumit moment sau poti transmite un mesaj vizual
daca dormi. Fabric-urile pot conecta alte baze de date, cum ar fi agenda electronica cu reteaua
automatizata a casei. Este deja posibil sa poti porni expresorul in mod automat in fiecare
dimineata. Insa cu DoIP poti sincroniza pornirea expresorului cu ora la care ai prima intalnire
in dimineata respective.

Protocolul DoIP este alcatuit din trei elemente, care ocupa diferite faze ale procesului
de configurare si functionare. Cele trei componente se pot vizualiza in graficul de mai jos.

1. Etapa de descoperire – In sistemele DoIP dispozitivele sunt conectate intre ele printr-o retea.
Deoarece dispozitivele pot si conectate sau deconectate in orice moment (daca userul vrea
 sa adauge/schimbe functionalitatea), un mecanism de descoperire este necesar pentru a ajuta
dispozitivele sa se gaseasca in retea.
2. Etapa de negociere – Cand un dispozitiv gaseste alt dispozitiv, trebuie sa determine daca
poate conunica cu acesta sau nu. Pentru aceasta primul dispozitiv trebuie sa descarce un
“fisier definitie” special de al doilea. Acest cod contine mesajul pe care dispozitivul trebuie
sa il proceseze. In acest “fisier definitie” pot fi suporta o multitudine de mesaje care pot fi
cele furnizate de catre vanzator sau create de utilizator.
3. Etapa operationala – Aceasta faza presupune transferal fizic de mesaje dintre dispositive.
Nu toate dispozitivele pot suporta aceeasi metoda de trimitere sau receptinare, sau acelasi
format de mesaje. De exemplu, unele dispositive pot folosi OSC prin intermediul TCP/IP
pe cand altele ar putea avea resurse doar pentru protocolul UDP.

SPECIFICATIILE PROTOCOLULUI DoIP

Setul de specificatii ale protocolui DoIP consta in mai multe componente diferite,
majoritatea carora se bazeaza pe tehnologii standard care sunt deja folosite la scara larga, cum
ar fi HTTP, OSC si DNS-SD/mDNS. Setul de specificatii DoIP defineste de asemenea seturi
standard de mesaje care ar trebui suportate cand este cazul, pentru a imbunatati
interoperabilitatea intre dispozitive.

Orice protocol de descoperire folosit in DoIP ar trebui sa respecte urmatoarele cerinte:

• Serviciile pot fi identificate in mod unic, chiar si atunci cand mai multe servicii ruleaza
in acelasi nod.
• Trebuie sa existe o notificare atunci cand dispozitivele intra sau ies din retea. Intrarea
in retea in timp ce alte dispozitive sunt deja active trebuire de asemenea sa fie posibila.
• Daca protocolul de baza suporta atribute, atunci acestea trebuie folosite in acelasi fel ca
si la component de descompunere bazata pe DNS/mDNS.
• Descompunerea componentelor care ruleaza pe baza de IP trebuie sa fie utilizabila atat
pe IPv4 cat si pe IPv6.
• Protocolul de descompunere prezinta un mecanism tampon pentru a preveni
supraincarcarea retelei prin pachete de interogare..
• Mecanismul de descompunere suporta mediere.

Mecanismul de negociere determina ce mesaje sunt suportate de dispozitiv si care

trebuie folosite. De asemenea component de negociere decide ce mecanism de transport sa fie
folosit. Cu alte cuvinte, acesta determina limbajul “vorbit” de retea.

Capabilitatile unui dispozitiv (mesaje compatibile si transporturi) sunt definite intr-un

asa numit fisier de definitie. Fisierul de definitie este in format XML si este descarcat de pe un
dispozitiv daca acesta este auto-descoperit de alt dispozitiv. Lista de mesaje pe care le suporta
un dispozitiv poate fi folosita pentru a clasifica dispozitivele. Lista de transporturi va fi
comparata cu lista de transporturi pe care un dispozitiv client le suporta, primul care se
potriveste fiind folosit.

Abordarea medierii poate fi facuta atat in componeta de descoperire cat si in cea de

negociere. Totusi, dispozitivele care abordeaza nivelul de mediere in faza de negociere nu
trebuie sa faca niciodata conexiuni la un alt dispozitiv (nici macar pentru a descarca fisierul de
definitii) daca nivelul de mediere impiedica acest lucru.

Component de transport se ocupa cu modul in care sunt trimise comenzile pe retea

dispozitivelor “endpoint”. Component de transport este alcatuita dintr-un protocol de transport
si un format de mesaje. Cele mai des folosite protocoale sunt UDP si TCP. La ora actuala,
formatul de mesaj recomandat este OSC (Open Sound Control). Acesta furnizeaza un format
foarte simplu de implementat si eficient.

PROIECTARE SMART HOUSE

 `

Functionalitatile implementate intr-o casa inteligenta sunt:

• Sistemul de securitate;
• Sistemul de iluminare;
• Sistemul de confort (incalzire, ventilatie);
• Sistemul de control al aparaturii casnice;
• Sistemul de comunicatii;
• Sistemul audio/video.

Aceste functionalitati sunt integrate pentru a se obtine:

• Salvarea energiei si a materialelor prime;

• Marirea functionalitatii elementelor smart;
• Reducerea timpului de rezolvare a problemelor.

Managerierea acestor functionalitati se face cu ajutorul unui server central pozitionat in spatiul
tehnic. Acesta este conectat la un provider de internet si genereaza un semnal wireless prin toate
incaperile. Pentru aceasta este nevoie de o unitate Lenovo ThinkServer TS140 70A40037UX
4U Tower Server Intel Core i3-4150 3.5Ghz si a doua monitoare LED Dell 21.5".

Furnizor:

https://www.amazon.com/Lenovo-ThinkServer-70A40037UX-Server-i3-
4150/dp/B0167MYLL8/ref=pd_day0_147_4?_encoding=UTF8&pd_rd_i=B0167MYLL8&pd
_rd_r=Q106Y22V26Q2KF9A4EM7&pd_rd_w=XHOhG&pd_rd_wg=hBOYm&psc=1&refRI
D=Q106Y22V26Q2KF9A4EM7

Pret: 565.48 €

https://www.emag.ro/monitor-led-dell-21-5-wide-full-hd-negru-e2216h/pd/DF9BPYBBM/

Pret: 129.06 €

➢ Sistemul de Securitate
Posibiliatea de a vedea si de a vorbi cu persoana de la poarta/usa inainte de a o deschide
sau posibilitatea de a fotografia si a inregistra un mesaj in caz ca nu sunteti acasa si va cauta
cineva. Sistemul este alcatuit dintr-un panou care este montat la poarta/usa si un terminal care
este instalat in casa ele fiind conectate cu un cablu UTP si sunt prezentate mai jos:
Panou extern ELECTRA VPM. 1S0. ROB
- Monitorizare video
- Convorbire full-duplex
- Acces cu tag RFID
- Optiune pentru 1 camera video externa aditionala
- Suprafata GLASS 8 mm securizata + carcasa aluminiu
- Gama extinsa a temperaturilor de functionare: -30º C ... +60º C
- Fabricat in Romania, Iasi
Furnizor: Electra Iasi (http://www.electra.ro)
Pret: 158.79 €

Terminal interior ELECTRA VTE.7S902.ELW/ELB

 - Suprafata de tip GLASS securizata de 3 mm
- Functia Full-Duplex hands-free
- Ecran de 7 inch
- Functie de fotografiere si inregistrare mesaj
- Functie de monitorizare
- O comanda auxiliara: poarta auto sau usa garaj
- Pana la 4 camere video externe aditionale
- Fabricat in Romania, Iasi
Furnizor: Electra Iasi (http://www.electra.ro)
Pret: 134.66 €
Sistemele de alarma, montate pe usi, geamuri si pereti care furnizeaza un semnal de
alerta atunci cand sunt activate si detecteaza miscare in zona de operare. Dispozitivele incluse
sunt activate printr-un mesaj criptat de la serverul central la serverul centralei de alarma. Se vor
implementa doua sisteme pentru fiecare etaj incluzand intrarea in curte.
Produsele incluse sunt urmatoarele:
- Centrala de alarma cu comunicare telefonic incorporate;
- Tastatura LCD;
- Contact magnetic;
- Detector de miscare – 6 bucati;
- Bariere cu infrarosu;
- Detector de vibratii;
- Detector de geam spart;
- Detector de fum, gaz, CO si inundatie;
- Echipamente radio;
- Sirena de interior;
- Sirena de exterior cu flash, carcasa dubla, protectie la sabotaj;
 - Acumulatori pentru centara si sirena exterioara;

Furnizor: http://www.safe-electronics.ro/alarma-vila.php
Pret: 557 €
➢ Sistemele de iluminat
Au rolul de a optimiza lumina intr-un mod adecvat, tinand cont de destinatia camerei
sau locul care va fi iluminat. Prin mesaje generate de cod se activeaza intrerupatorul
corespunzator zonei in care semnalul senzorilor de miscare este activat, sau in mod invers
lumina este stinsa in mod automat daca senzorii nu mai detecteaza miscare. Si mai mult, se
poate controla in mod automat intensitatea in functie de perioada zilei. Astfel se poate reduce
costul precum si disconfortul.
Intrerupator wireless pentru controlul luminii:
- Buton senzori
- Programabil si compatibil cu tehnologiile existente
- control al intensitatii
Furnizor: https://www.alibaba.com/product-detail/Wireless-
Lighting-Control-Touch-Switch_719071298.html
Pret: 50 €
In plus pentru a spori confortul si economia in ceea ce priveste incalzirea si ventilatia,
precum si realizarea unui design modernist se propune conceptul de “smart glass”. La baza
acestui concept sta un nou model de sticla cu particule suspendate. Atunci cand geamul este
polarizat cu o sursa de tensiune (ON) particulele suspendate se aliniaza, lumina trece si panoul
de sticla devine transparent. Cand sursa de tensiune este pe modul OFF, particule se orinteaza
in mod aleatoriu, blocand pana la 99,4% din lumina. Metodele de control sunt pe baza de senzori
sau comutatoare actionate prin retea.

Furnizor: http://www.smartglassinternational.com/

Pret: 500 €/mp

➢ Sistemul de încălzire si ventilație

Pentru o mai ușoară gestionare a energiei si al
consumului, folosește termostatul NEST Learning
Thermostat 3rd Generation, care datorita funcției de
învățare devine folositor in orice smart house. De fiecare
data cand va fi schimbata starea de temperature,
termostatul updateaza un program personalizat, care se
adapteaza in mod continuu necesitatilor utilizatorului.
Poate fi controlat prin Wi-fi cu ajutorul softului atat de
pe telefonul mobil cat si de pe calculator si va fi conectat
la un sistem centralizat de încălzire/răcire.
Furnizor: https://www.smart-things.ro/magazin/incalzire-si-climatizare/nest-learning-
thermostat-3rd-generation/

Pret: 322.97 €
 Tabel costuri

Dispozitiv Cantitate Pret/unitate Cost total

(Euro) (Euro)

Spațiul Unitate centrala 1 565.48 565.48

tehnic
Monitor 2 129.06 258.12

Periferice 1 100 100

Sistemul de Sistem alarma 2 557 1 114

securitate
Sistem 1 300 300
Videointerfonie

Sistemul de Întrerupător 15 50 750

iluminat
Smart glass 15 (m2) 500 7 500

Sistemul de NEST Learning 1 322.97 322.97

încălzire si Thermostat 3rd
ventilație Generation

Cost final 10 910.57
