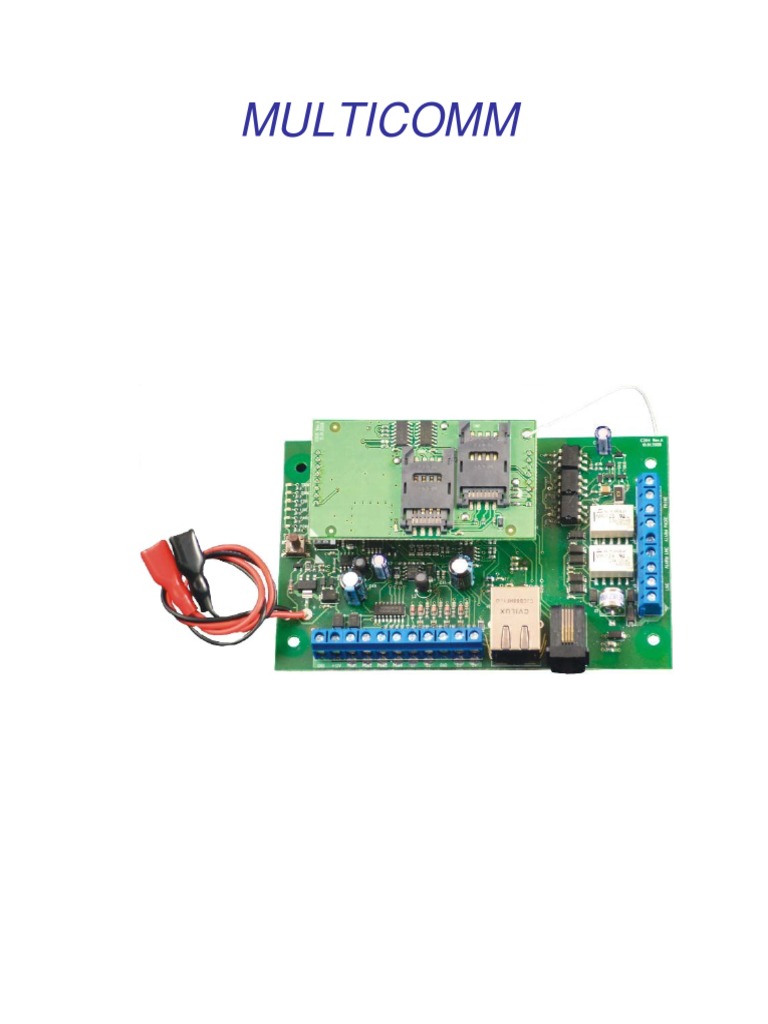

MULTICOMM

Manual

de Instalare si Programare
 Cuprins:
1. Prezentare produs ......................................................................................... 3
1.1. Facilitati .................................................................................................. 3
1.2. Avantaje. ................................................................................................. 4
1.3. Descrierea interfetelor hardware............................................................. 5
1.3.1. Interfata I/O ..................................................................................... 6
1.3.2. Interfetele de comunicatie ................................................................ 8
1.3.3. Afisarea starilor pe leduri ................................................................. 8
1.4. Modulul GSM/GPRS ............................................................................... 9
2. Instalare si punere in functiune ...................................................................... 9
2.1Montarea MultiCOMM-ului. ........................................................................... 9
2.2. Conectarea cu o centrala de alarma .................................................... 10
3. Programarea software ................................................................................. 11
3.1. Utilizare MultiCOMM Programer .......................................................... 11
4. Upgradarea firmwareului.............................................................................. 25
Date tehnice ........................................................................................................ 27

1. Prezentare produs

2
1.1.Facilitati

Functia de baza a produsului Cerber MultiCOMM este aceea de a asigura o

interfatare facila de comunicare, pe cai multiple, unei centrale de alarmare, cu
scopul de a asigura trimiterea de evenimente in mod backup sau raportarea dubla
catre dispecerate de monitorizare si interventie .
Este compatibil cu orice model de centrala capabila sa raporteze pe linie telefonica
în format standard ADEMCO Contact ID.
Dispune de 4 intrari si 4 iesiri, programabile, utilizate pentru raportare si in modul
de functionare de sine statator, posibilitati de comanda la distanta a iesirilor PGM
prin SMS, evenimentele de la nivelul intrarilor se pot customiza independent cu
lista codurilor CID.
Comutator automat pentru doua cartele SIM, permite utilizarea a doi operatori
diferiti .
Asigura raportare catre dispecerate de monitorizare utilizând protocol ROEL IPCID
pe suport Ethernet si respectiv GSM/GPRS precum si ROEL SMS-CID pe suport
de comunicatie GSM clasic.
Serverul IP/GPRS ce ruleaza ca serviciu Windows permite interfatarea cu alte
receptoare sau programe de monitorizare ce accepta protocol Surgard prin port
serial (fizic sau virtual).
Permite programarea a 10 utilizatori care pot primi SMS-uri cu evenimentele de la
centrala de alarma sau de la intrarile comunicatorului, cu posibilitatea de a stabili
pentru fiecare utilizator ce evenimente se vor receptiona.
Editarea pana la 16 zone a descriptorilor de zona asociate acestora si posibilitatea
de editare a descrierii evenimentelor din lista CID cu ajutorul softului PC.

GSM/GPR
S network

PSTN

CMS 1

MultiCOMM

CMS 2

3
1.2. Avantaje

Raportare sigura a evenimentelor petrecute in obiectivul protejat

datorita:
- unei triple conexiuni: conexiune IP, linie telefonica si retea GSM cu
posibilitatea de acces comutat la 2 operatori. In cazul inaccesibilitatii
uneia dintre conexiuni, modulul permite ca printr-un algoritm stabilit
de instalator, functie de necesitati, sa aleaga urmatorul canal de
transmisie in conformitate cu o ordinea de prioritati prestabilita.
- posibilitatii modulului de a raporta evenimentele catre unul sau doua
dispecerate identificate prin adresele IP si porturile distinct stabilite
raportarea fiind in mod alternant (a doua locatie este utilizata ca
rezerva pentru prima) sau raporate duala, la ambele locatii.

Raportare imediata a evenimentelor la statia de monitorizare: in conditiile

unei conexiuni de banda larga („broadband” Internet connection) transferul
ia mai putin de 1 secunda chiar daca in cadrul aceleasi transmisii trebuie
initiata si stabilita conexiunea la server.
Compatibilitate: Modulul MULTICOMM poate fi instalat impreuna cu orice
dispozitiv de alarma care raporteza evenimentele in formatul DTMF Ademco
Contact ID, emulandu-i sistemului de alarma linia telefonica pentru a culege
datele de raportat si le transmite via Ethernet sau via GSM(GPRS). Pentru
gama de centrala CERBER C52&82 si C612&816 MultiCOMM-ul serial
asigura o conectivitate directa cu ajutorul conectorului RJ9 de pe placa.
Raportarea pe linia telefonica: Raportarea pe linia telefonica comutata
PSTN va fi valida doar in conditiile in care nu exista conexiune IP si nici
retea GSM la niciunul din cei 2 operatori.
Lucreaza cu orice tip de retea IP: orice conexiune WAN de banda larga
sau retea locala (LAN) satisfac nevoile modulului; modulul se poate conecta
in retele metropolitane WAN, VPN, retele wireless, inclusiv retele ADSL.
Comunicare directa pentru intrari: evenimentele de la cele 4 intrari pot fi
preluate de modulul MultiCOMM, prelucrate, interpretate, daca este cazul si
transferate apoi la dispeceratele de monitorizare. Evenimentele pot fi
customizate in totalitate cu lista CID.
Posibilitatea comanda pgm: iesirile acestui modul pot fi actionate la
producerea unui eveniment in obiectivul protejat (functii de corelare intre
intrarile si iesirile modulului, sau conditionate de cele preluate de la
sistemele cu care este interconectat), sau prin comenzi primite via Internet,
GSM.
Evenimente prin SMS: permite trimiterea de mesaje text pana la maximum
10 utilizatori cu posibilitatea de stabilire individuala a atributelor ce vor fi
transmise (doar armari sau doar alarme etc.), si descriptori de zona in clar
pentru maximum 16 zone.

4
 1.3 Descrierea interfeţelor hardware

1.3.1. Interfata I/O

Interfata I/O cuprinde:

- 4 intrari de zone (Z1, Z2, Z3, Z4)
- 4 iesiri programabile (PGM1,PGM2, PGM3, PGM4)
- Toate iesirile programabile sunt de tip “Colector in
gol”.

5
 1.3.2. Interfetele de comunicatie

a) Interfata Ethernet

Aceasta interfata corespunde cu specificatiile standardului IEEE 802.3 10-

BaseT pentru conectivitate la o retea de cabluri torsadate.
Conectorul RJ45 aflat pe placa de baza contine două leduri care semnalizeaza
prezenta conexiunii la retea (led galben) şi activitate (led verde).

b) Interfata seriala

Pentru programarea unui nou firmware, MultiCOMM-ul dispune de o interfata

seriala TTL. Pentru a face acest lucru, aveti nevoie de adaptorul USB-RS232-
TTL. Aceasta interfata la modelul MultiCOMM serial este utilizata si pentru
comunicatia cu centralele de alarma din familia CERBER
c) Modul GSM/GPRS

Interfata modul GSM/GPRS

Daca se doreste comunicatie prin canal GSM/GPRS aveti nevoie de
modulul GSM/GPRS. Conectarea acestuia se realizeaza foarte usor doar
pozitionand modulul deasupra placii de baza pe conectorii existenti, apoi apasati
usor pana la fixarea acestuia in conectorul placii de baza.
6
 d) Conector Linie telefonica: Line, Phone, Alarm Line, Alarm Phone

Utilizat pentru conectarea centralei de alarma la MultiCOMM precum si

racordarea acestuia la reteaua telefonica deja existenta astfel:
- Line – se conecteaza la linia telefonica venita de la providerul de telefonie fixa;
- Phone – se conecteaza la cablurile telefonice ce pleaca spre telefonul fix din
casa;
- Alarm Line – se conecteaza la conectorul Line de pe centrala de alarma;
- Alarm Phone – se conecteaza la conectorul Phone de pe centrala de alarma.

7
1.3.3 Afisarea starilor pe ledurile de pe placa

Ledurile de stare

Functionalitatea acestora este urmatoarea:

● POWER este aprins pentru a semnaliza ca MultiCOMM-ul are alimentare

(baterie sau sursa externa);
● PANEL este aprins atunci cand centrala de alarma este in
comunicatie cu MultiCOMM-ul;
● LINE este aprins atunci cand linia telefonica externa este detectata ca
fiind prezenta (detectia se face pe baza masurarii tensiunii existente pe
acesta);
● ETHERNET (ETH) este aprins cat timp MultiCOMM-ul trimite mesaje pe
ethernet catre dispecerat;
● SIM1 and SIM2 indica starea celor doua cartele SIMM:
- aprins continuu – SIM-ul corespunzator este folosit la acel moment
pentru comunicatia GSM/GPRS;
- aprins intermitent – SIM-ul prezinta eroare (nu este prezent, are eroare
de initiere al operatorului, sau este protejat prin cod PIN);
- stins continuu – SIM-ul este prezent dar nu este cel activ.

La alimentarea modulului ambele leduri de SIM vor clipi până când se termină
verificarea prezenţei SIM-ului şi a conectării la reţeaua de telefonie mobilă.

8
 1.3. Modulul GSM/GPRS

Modulul GSM/GPRS a fost dezvoltat pentru a putea permite MultiCOMM-

ului o conexiune de date cu dispeceratul. Acest mod de comunicatie este foarte
des intalnit atunci cand nu exista canal de comunicatie cu fire.
Chiar daca MultiCOMM-ul are o conexiune de ethernet valida, prezenta
acestui modul ofera avantajele lui: canal de comunicatie redundant, bazat pe
unul sau doi operatori de telefonie mobila.

Modemul nu este un modem dual cu doua cartele. Comunicatia pe fiecare

cartela se realizeaza oprind modemul, comutand pe cartela care trebuie, si
comandand repornirea acestuia. Toate aceste operatii sunt comandate de
procesorul placii de baza.
Pentru a putea folosi o cartela SIM este necesar dezactivarea codului
PIN!
Daca doriti sa folositi doua cartele SIM, este recomandat ca cele doua
cartele sa fie de la doi operatori distincti de telefonie mobila.

2. Instalare şi punere în funcţiune

2.1. Montarea MultiCOMMului

Gasiti un spatiu fara umezeala in care sa montati produsul in vecinatatea

centralei de securitate (recomandam utilizarea unei surse proprii si nu
alimentarea din centrala existenta).
Aduceti toate cablurile in interiorul cutiei prin decuparea special facuta
pentru acest lucru. Montati cutia pe perete cu ajutorul suruburilor (diblurilor).
9
Folositi toate cele patru gauri de fixare. Persoana care face instalarea trebuie
sa aiba grija sa lucreze cu atentie, si sa nu produca descarcari electrostatice
pe cablajul produsului de fata deoarece il poate deteriora iremediabil.
Pentru preluarea evenimentelor de la un sistem de securitate este necesara
setarea de catre instalator a urmatorilor parametri in centrala de alarma :
-activare comunicare catre centrul de monitorizare ;
-stabilire format de comunicare Ademco Contact ID ;
-acount din 4 Cifre ;
-nr de telefon la sectiunea numar de telefon dispecerat ;
Pentru varianta MultiCOMM serial in centrala de alarma se va activa
comunicatia digitala si se va stabili acountul acesteia (Cerber C52&C82;
C612&816)

2.2 Conectarea cu o centrală de alarmă

Daca MultiCOMM-ul a fost configurat in mod transaprent, sau nu are canale de

comunicatie valide, sau a ramas fara sursa de alimentare (baterie sau sursa
externa) atunci acesta devine transparent si creaza legatura: Line <-> Alarm
Line, Phone <-> Alarm Phone.
In cazul comunicatorului serial conexiunea se va realiza direct in mufa RJ9
aceasta asigura tensiunea de lucru pentru comunicator si informatiile de
comunicatie.

10
3. Programarea software

Instalare program configurare

Aplicatia pentru programarea MultiCOMM-ului poarta numele de MultiCOMM

Programmer .
Instalarea este foarte usoara: se deschide directorul cu MultiCOMM
programer , se lanseaza Setup.exe. Dupa finalizarea instalarii se creeaza automat
un shortcut in Start> Programs> numit MultiCOMM Programmer.
Pentru programarea dispozitivului este nevoie de un cablu de reţea LAN
crossover .Programarea se poate face si printr-un switch local (ATENTIE LA
CLASA DE IP a calculatorului si cea a MultiCOMM-ului).

Configurare prin conectare directă

Pentru pornirea aplicatiei este necesar sa mergeti in Start > Programs si sa

porniti MultiCOMM Programmer.

Ar trebui sa apara urmatoarea fereastra:

11
Pentru a putea face o conexiune cu MultiCOMM-ul in vederea unei
programari/citire de parametri este nevoie introducerea adresei IP, a portului de
comunicatie cu acesta, si parola de acces in fereastra de logare.

Valorile implicite:

- adresa IP :192.168.0.1 (192.168.0.2 ptr comunicatorul serial);

- portul de comunicatie 9760;
- parola 1234;

Dupa introducerea acestora se apasa pe butonul Connect. In cateva secunde,

daca informatiile introduse sunt corecte, si daca exista comunicatie pana la
respectivul MultiCOMM, va trebui sa se realizeze conexiunea si sa apara fereastra

3.1. Utilizare MultiCOMM Programmer

Citire parametri din MultiCOMM

Pentru citirea parametrilor se apasa butonul MultiCOMM -> PC

12
 Aceasta operatie are ca efect incarcarea in fereastra MultiCOMM programmerului a
tuturor parametrilor stocati in MultiCOMM.

Scriere parametri in MultiCOMM

Dupa ce s-au efectuat modificari de parametri este necesar ca acestea sa fie

actualizate si in MultiCOMM. Pentru aceasta este necesara apasarea butonului
PC ->MultiCOMM

Schimbare parolei de acces la MultiCOMM

Parola implicita este 1234.

Daca se doreste schimbarea acesteia, se apasa butonul Schimba parola.

Va aparea o fereastra in care trebuie completat:

- parola curenta;
- noua parola;
- noua parola in urmatoarea casuta (pentru verificare).

Deconectare de la MultiCOMM

Deconectarea se realizeaza prin simpla apasare a butonului Deconectare

Salvare fisier
Setarile comunicatorului pot fi salvate cu extensia .mpf

13
 Pagina “Status”

Aceasta pagina ofera informatii cu privire la:

a) Conexiunile active
- Ethernet
- GSM/GPRS
b) Interfata I/O
- Intrare1, Intare2, Intrare3 si Intrare4 (corespunzatoare zonelor Z1…Z4)
- Iesirile programabile (PGM1…PGM4)
c) Starea cartelelor SIM in acel moment
d) Accountul primit de la centrala, versiunea hardware si software a placii
de baza, versiunea software a modemului GSM/GPRS, adresa MAC,
numele operatorului si valoarea semnalului GSM.
e) Perifericele: interfata GSM, interfata GPRS, conexiunea Ethernet, starea
liniei telefonice externe, mod monitorizare sau nu.

14
Pentru a putea citi parametri din MultiCOMM este necesar apasarea butonului
de citire (MultiCOMM -> PC).

Odata facuta o operatie de citire, in coltul dreapta jos al ferestrei va aparea

intermitent cu o perioada de 2 secunde o imagine cu o sfera rosie; aceasta
indica starea de comunicatie online cu dispozitivul.

Valoarea semnalului GSM se poate vizualiza atat in interfata grafica din

aceasta pagina, cat si direct pe placa hardware, prin apasarea butonului fara
retinere (switch) situat in imediata apropiere a ledurilor de stare.

Pagina “Monitorizare”

15
Accountul este de fapt contul de identificare al MultiCOMM-ului, are lungimea
maxima de 4 caractere (ex: 7530).
Modul de raportare reprezinta o lista a metodelor in care se va face raportarea
catre dispecerat dupa cum urmeaza:
“FARA Transparent” – cand comunicatorul se afla in acest mod, el nu va
efectua raportarea de evenimente catre dispecerat si doar catre utilizatori in
format SMS.
“Doar Ethernet” – face posibila trimiterea evenimentelor catre dispecerat doar
prin intermediul conexiunii ethernet (si SMS daca avem o cartela de voce).
“Ethernet, GPRS” – mod de raportare prioritar “doar ethernet” - apare si
canalul redundant GPRS folosit doar in cazul in care comunicatia pe Ethernet
este defectuoasa.
“Doar GPRS” – mod de raportare numai pe canalul GPRS.
“GPRS, Ethernet” – mod de raportare ca si “Ethernet, GPRS” doar ca acum
este canalul principal GPRS si cel redundant Ethernet.

Dispecerat 1 sau 2 sunt de fapt adresele de conexiune cu aplicatiile soft aflate

in centrele de monitorizare. Pentru a putea configura raportarea catre una sau
doua statii de monitorizare este necear sa se completeze casutele cu adresa IP
si portul acestora.
Raportare Oglinda la activarea acestei bife evenimentele de la centrala si de la
intrarile proprii vor fi transmise la dispecerat 1 si catre dispecerat 2, lipsa acestei
bife va activa functia de backup intre cele 2 dispecerate.
Dezactiveaza rapoarte la pornire trimiterea de evenimente proprii ale intrarilor
cu starea activat sau dezactivat la punerea sub tensiune.
Dezactiveaza monitorizarea liniei telefonice trimiterea de evenimente catre
dispecerat la caderea tensiunii de pe linia telefonica externa.
Activeaza raspuns intarziat pe linia telefonica la activarea acestei functii
centrala va astepta o perioada mai lunga tonul de handshake de la centrala.

16
Activeaza HeartBeat dispozitivul va trimite periodic (la intervalul de timp
programat) un mesaj catre dispecerat, mesaj ce nu apare in logul
dispeceratului decat la pierderea si la disparitia comunicatiei.
Activeaza test Periodic, dispozitivul va trimite catre dispecerat un mesaj de test
periodic. Intervalul de timp la care se face transmiterea este configurabil. Acest
mesaj este vizibil in logul dispeceratului.

Activare monitorizare centrala permite ca un anumit eveniment (setabil prin

codul CID) primit de la centrala de alarma sa nu mai fie trimis catre dispecerat
decat in cazul neprimirii acestuia intr-un interval de timp stabilit. Practic creaza o
comunicatie constanta intre centrala si MultiCOMM dar cu raportare la dispecerat
doar in cazul pierderii si revenirii acesteia.
Aceasta atribut asigura la dispecerat informatii referitoare la buna functionare a
centralei conectata la MultiCOMM-ul in cauza.

Activare Auto-repornire permite stabilirea unei perioade de la 1 pina la 48 de

ore a resetarii automate a comunicatorului MultCOMM codul trimis catre
dispecerat este de Resetare Sistem.

Reponire Sistem permite comanda directa a resetarii echipamentului din softul

de programare, aceasta comanda nu reseteaza echipamentul la valorile de
fabrica.

Activeaza evenimente pentru intrari trimiterea de evenimente de la nivelul

intrarilor, implicit cele 4 intrari sunt activate cu atributul de 24h/Bulgary, functia
Custom permite schimbarea tipului de eveniment in conformitate cu lista CID.

Configurarea iesirilor

Cele 4 iesiri programabile pot fi configurate astfel incat fiecare sa raspunda la

unul sau mai multe evenimente.

Iesirile se pot programa sa reactioneze la evenimente externe sau evenimente

interne ale MultiCOMM-ului.

17
Exemplu:
- PGM1 devine activ atunci cand dispare conexiunea Ethernet
- PGM2 devine activ atunci cand nu mai exista conexiune GSM/GPRS
- PGM3 devine activ la detectia unei erori a tensiunii de linie telefonica
externa
- PGM4 devine activ la caderea tensiunii de alimentare

Mai mult decat atat, se poate configura ca fiecare iesire sa raspunda la schimbarile
starilor celor 4 intrari.
Exemplu:
- PGM1 urmareste starea intrarii Z1
- PGM2 urmareste starea intrarii Z2 si Z3
- PGM3 urmareste starea intrarii Z3

Pagina “Ethernet”

Aceasta pagina este dedicata strict interfetei Ethernet de care dispune prin
configurarea adresei IP, a mastii (MASK), adresa IP a DNS-ului primar, adresa IP
a DNS-ului secundar precum si portul de comunicatie cu aplicatia de configurare
(MultiCOMM programmer). Este utilia in momentul in care echipamentul se va
configura pentru raportare Ethernet .

18
Daca se dispune doar de o singura adresa a DNS-ului, este indicat ca adresa IP a
DNS-ului primar (DNS1) sa fie completata cu cea cunoscuta, si adresa IP a DNS-
ului secundar (DNS2) sa fie completata cu “0.0.0.0”.

Daca nu se dispune de un Gateway, si toata comunicatia se desfasoara in

reteaua locala fara acces la internet sau fara treceri prin routere, este necesar ca
adresa de Gateway sa fie completata cu cea de la adresa IP a comunicatorului.

19
 Pagina “GSM/GPRS”

Primul operator are ca si corespondenta prima cartela SIM (SIM1) iar operatorul
secundar are cartela a doua (SIM2).

Informatiile necesare pentru a se putea realiza o conexiune GPRS depind de

operatorul de telefonie mobila si sunt urmatoarele: APN, User si Parola.

Este necesar sa se completeze aceste campuri cu valorile operatorului pentru

fiecare cartela SIM prezenta in acest sistem.

20
 Numere de telefon
In aceasta pagina se vor seta si stabili numarul de telefon al utilizatorilor si tipurile
de evenimente ce se vor transmite prin SMS catre acestia. CMS1 si CMS2 sunt
numerele de telefon pentru trimiterea de evenimente prin SMS la dispeceratele
care au un receptor de SMS uri Roel SMS CID.

Interogare sistem si comenzi de la distanta

Cele 10 numere de telefon pot fi utilizate si pentru functia de interogare sistem sau
de comanda la distanta a iesirilor programabile :
Trimitand un SMS catre numarul de telefon al cartelei care se afla in
echipamentul MultiCOMM avand continutul „STA”, se va receptiona nivelul de
semnal si statusul intrarilor si al iesirilor
System status: RSSI level=30; Input loops = OPEN, OPEN, OPEN, OPEN;
PGMs: OFF, OFF, OFF, OFF;

Iesirile programabile pot fi comandate direct din soft sau de la distanta prin
trimiterea unui SMS de forma CMD:1,1,0,0 astfel iesirile vor avea urmatorul status
PGM 1=0v
PGM 2=0v
PGM 3=12v
PGM 4=12v
Iesirile sunt open colector; conexiunea tipica este prezentata in figura de mai jos:

12v 12v

Releu sau Sarcină

Pin de ieşire Pin de ieşire

In acest fel, iesirile se pot activa respectiv dezactiva in functie de setarile

MultiCOMM-ului pentru a realiza automatizari cu comanda de la distanta.
Pentru activarea functiei de SMS se va activa bifa cu SMS Activat.

21
 Pagina “Contact ID”

In aceasta pagina se pot modifica codurile CID asociate fiecarui eveniment in

parte pentru zonele proprii (evenimente ce vor fi trimise si catre dispecerat). Aceste
modificari sunt posibile numai daca in pagina “Monitorizare” la tipul zonei respectiv
este selectat “custom”.

De asemenea, pentru evenimentele trimise prin SMS catre utilizatori se poate

edita intreaga lista de evenimente CID cu descrierea in limba romana pentru
fiecare eveniment. La salvarea fisierului se vor pastra toate modificarile facute in
programare.

Comanda Reseteaza mesaje CID va aduce intreaga lista de evenimente la

valorile initiale de fabrica.

22
 Pagina “ZONE DESCRIPTOR”

Ofera posibilitatea de asociere pentru cele 16 zone (inclusiv cele 4 proprii) cu

descriptori de zona pana la 16 caractere pentru fiecare dintre ele.

23
 Pagina “Server”

Pentru a putea face o conectare prin Callback este necesar sa se porneasca

aplicatia de programare in mod “Server” la fereastra de conectare.

Portul de ascultare este cel pe care sa face conexiunea prin callback.

Repornire sever reinitializeaza procedura de ascultare.
Oprire server este folosita la incheierea procedurii de ascultare, in cazul in care nu
se mai doreste configurarea prin callback.

Odata conectat un comunicator la aceasta aplicatie, va aparea o fereastra cu

informatii despre comunicatorul conectat in care cere introducerea parolei de
acces.
In acesta varianta conexiunea este valida doar pe canal ETHERNET.

24
4.Upgradarea firmware-ului

Fiind un dispozitiv cu procesor integrat, MultiCOMM-ul are o memorie program

ce poate fi reprogramata in vederea schimbarii software-ului cu o versiune mai
noua.

Pentru aceasta operatiune aveti nevoie de:

- aplicatia de programare “Universal REX Programmer” ;
- un modul ADAPTOR SERIAL TTL/RS232/USB;
- fisierul program cu extensia REX.
ATENTIE :aceasta operatiune se executa fara a avea modulul GSM/GPRS
montat

25
Schimbarea software-ului se face printr-o procedura simpla:

1. Se lanseaza aplicatia Universal REX Programmer

2. Se conecteaza cablul de la adaptorul serial la MultiCOMM (ATENTIE
PENTRU PROGRAMAREA COMUNICATORULUI SERIAL PE CABLU DE
LEGATURA SE VA SCHIMBA PINUL 2 CU 3)
3. Se deschide programul si se selecteaza portul de comunicatie,
4. Din meniul File > Open se deschide fisierul program,
5. Se apasa pe butonul “Program” ,
6. Se alimenteaza modulul si se asteapta pana la terminarea programarii,
7. Se inchide programul si se deconecteaza cablul.

RESETARE LA VALORILE DE FABRICA

-Se deconectează comunicatorul de la toate sursele de alimentare cu
energie
-Se ţine apăsat butonul Reset aflat pe placa de bază
-Se alimentează modulul cu butonul acţionat
-Se ţine acţionat butonul Reset până se aprind şi apoi se sting toate led-urile de
pe placa de bază
-Se eliberează butonul Reset şi în acest moment este resetat modulul la
parametrii impliciţi

Este posibil ca prin schimbarea versiunii de software sa se piarda toti parametri

din memoria nevolativa, MultiCOMM-ul revenind la setarile de fabrica !!!
26
Termeni si abrevieri

GSM Sistem Global pentru Comunicatii Mobile

GPRS Packet General de Servicii Radio
IP Protocol Internet
TCP Protocol cu Controlul Transmisiei
CID Contact ID
DTMF Ton compus din doua frecvente
PSTN Public Switched Telephone Network
PIR Senzor Infrarosu
APN Numele punctului de acces

Date tehnice
Tensiunea de alimentare :+ 13,8 V (pentru a asigura incarcarea
acumulatorului)

Consum placa de baza fara modul GSM/GPRS :standby 150mA si activ

155 mA

Consum placa de baza cu modul GSM/GPRS standby 155-160 mA si in

mod activ 500mA cu virfuri de 1.5A

Modem GSM/GPRS cu trei benzi 900/ 1800/ 1900 MHz;

GPRS multi-slot class 10 (85.6 Kbps downlink);
Scheme de codare CS 1, 2, 3 si 4;
Comenzi de interfata mobila AT;
Logare automata;
Doi operatori GSM/GPRS;
Interfata Ethernet 10BASE-T;
Communicatie securizata (sistem proprietar de criptare);
Interfata de linie emulata se interfateaza direct cu sistemul de alarma
pentru a putea prelua evenimentele;
Memorie interna nevolatila folosita pentru a inregistra configuratia
sistemului.

27
