Nr.

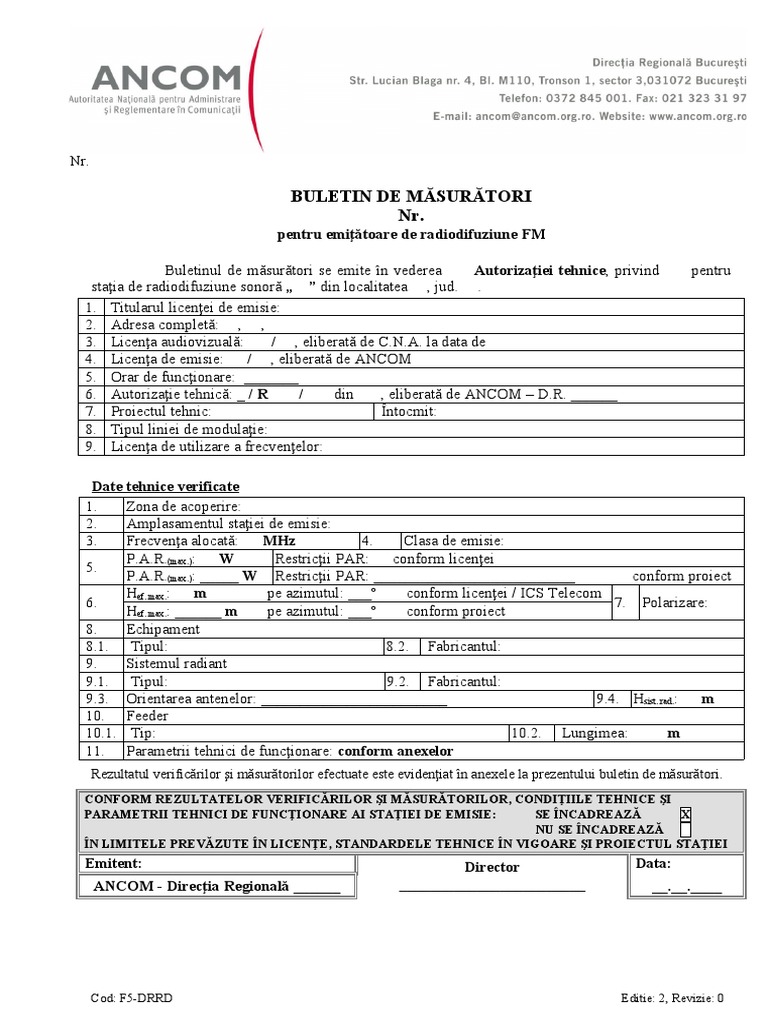

BULETIN DE MĂSURĂTORI
Nr.
pentru emiţătoare de radiodifuziune FM

Buletinul de măsurători se emite în vederea Autorizaţiei tehnice, privind pentru

staţia de radiodifuziune sonoră „ ” din localitatea , jud. .
1. Titularul licenţei de emisie:
2. Adresa completă: , ,
3. Licenţa audiovizuală: / , eliberată de C.N.A. la data de
4. Licenţa de emisie: / , eliberată de ANCOM
5. Orar de funcţionare: _______
6. Autorizaţie tehnică: _ / R / din , eliberată de ANCOM – D.R. ______
7. Proiectul tehnic: Întocmit:
8. Tipul liniei de modulaţie:
9. Licenţa de utilizare a frecvenţelor:

Date tehnice verificate

1. Zona de acoperire:
2. Amplasamentul staţiei de emisie:
3. Frecvenţa alocată: MHz 4. Clasa de emisie:
P.A.R.(max.): W Restricţii PAR: conform licenţei
5.
P.A.R.(max.): _____ W Restricţii PAR: __________________________ conform proiect
Hef. max.: m pe azimutul: ___º conform licenţei / ICS Telecom
6. 7. Polarizare:
Hef. max.: ______ m pe azimutul: ___º conform proiect
8. Echipament
8.1. Tipul: 8.2. Fabricantul:
9. Sistemul radiant
9.1. Tipul: 9.2. Fabricantul:
9.3. Orientarea antenelor: ________________________ 9.4. Hsist. rad.: m
10. Feeder
10.1. Tip: 10.2. Lungimea: m
11. Parametrii tehnici de funcţionare: conform anexelor
Rezultatul verificărilor şi măsurătorilor efectuate este evidenţiat în anexele la prezentului buletin de măsurători.
CONFORM REZULTATELOR VERIFICĂRILOR ŞI MĂSURĂTORILOR, CONDIŢIILE TEHNICE ŞI
PARAMETRII TEHNICI DE FUNCŢIONARE AI STAŢIEI DE EMISIE: SE ÎNCADREAZĂ X
NU SE ÎNCADREAZĂ X
ÎN LIMITELE PREVĂZUTE ÎN LICENŢE, STANDARDELE TEHNICE ÎN VIGOARE ŞI PROIECTUL STAŢIEI
Emitent: Director Data:
ANCOM - Direcţia Regională ______ ________________________ __.__.____

Cod: F5-DRRD Editie: 2, Revizie: 0

 Anexa 1
CARACTERISTICILE GENERALE ALE STAŢIEI
1. Date referitoare la amplasament:
1.1. Adresa:
1.2. Coordonate geografice măsurate (GPS – sistem WGS84): Lat.: N; Long.: E;
1.3. Cotă teren: m

Amplasamentul corespunde cu cel din proiect: DA ☐ NU ☐

2. Date referitoare la echipamentul de emisie:

Mod de utilizare
Denumire Tip Fabricant Serie
(principal/rezervă)

Echipamentul utilizat:
- corespunde cu cel din proiect DA ☐ NU ☐
- are declaraţie de conformitate a producătorului DA ☐ NU ☐
- are marcaj CE/CS DA ☐ NU ☐
- a fost introdus pe piaţă înainte de intrarea în vigoare a HG nr. 88/2003 DA ☐ NU ☐

1. Date referitoare la sistemul radiant:

Denumire antene Nr. Az. Elev. Gmax./Az H RUST
Tip Fabricant Pol. sist. rad
componente antene ( ° ) ( ° ) (dBd) (m). ≤ 1,4

Lungimea At. feeder/m At. feeder At. mufe+splitter ptr. Gmax At. totală
Tip feeder
(m) (dB) (dB) (dB) (dB)

Pe[dBW] = P.A.R.(max.)[dBW] + At(feeder+mufe/racord+splitter)[dB] - G(max. sist. rad.)[dBd]

Pe[dBW] = dBW + dB - dBd = dBW ≈ W
=> pentru obţinerea P.A.R.(max.)[W] = W este necesar ca Pe[W] = W
Restricţii privind P.A.R. [W/azimut]: (conform licenţei de emisie şi proiect)
Notă: Calculul P.A.R. s-a făcut în conformitate cu datele măsurate şi cele din proiectul staţiei.

Structura şi parametrii sistemului radiant corespund cu datele din proiect: DA ☐ NU ☐

P.A.R. se încadrează în limitele prevăzute în Licenţa de emisie DA ☐ NU ☐

4. Date referitoare la linia de modulaţie:

4.1. Tipul liniei de modulaţie:
4.2. Caracteristici tehnice:
4.3. Amplasamentul sursei de program (studioul):

Linia de modulaţie corespunde cu cea din proiect: DA ☐ NU ☐

Cod: F5-DRRD Editie: 2, Revizie: 0

 Anexa 2
PARAMETRII TEHNICI DE FUNCŢIONARE (echipament principal / rezervă)
pentru emiţătoarele de radiodifuziune FM în banda 87,5 – 108 MHz

Nr. Valoare
Parametru / UM Valoare impusă Observaţii
crt. măsurată
Frecvenţa purtătoarei (f0)
1.
/ MHz.
Conform licenţei

2.
Toleranţa frecvenţei ± 2000 SR ETS 300384, pct.4.5.1
purtătoare (f0) / Hz. ± 3000 pt. Pe≤50W ITU-R, SM.1045-1, tabel 1
Puterea de ieşire Calculată conform cu P.A.R. aprobat
nominală a emiţătorului
3.
(Pe) pentru asigurarea
prin licenţă, măsurată pe sarcină
PARmax. / W artificială, fără modulaţie
Deviaţia maximă de SR ETS 300384, pct.4.8
4.
frecvenţă / kHz.
± 75 ITU-R BS.450-3, pct. 2.2.1
Lăţimea de bandă 180 Mono
5.
/ kHz. 250 Stereo
Conf. rec. ITU-R SM.329-9, pct. 4.3 şi
2f0 SR ETS 300384: fig.1 si fig.2
87,5 - 137 MHz.
Radiaţii 3f0 -36 dBm ptr. P < 9 dBW
neesenţiale 75 dBc ptr. 9 dBw ≤ P < 29 dBW
6.
(spurious 4f0 -16 dBm ptr. 29 dBW ≤ P < 39 dBW
emissions) 85 dBc ptr. 39 dBW ≤ P < 50 dBW
/ dBc - 5 dBm ptr. 50 dBW ≤ P
* 30 – 87,5 MHz şi 137 – 1 GHz.
alte
frecv. -36 dBm ptr. P < 4 dBW
70 dBc ptr. 4 dBW ≤ P < 40 dBW
0 dBm ptr. 40 dBW ≤ P
Frecv. test Canal Canal
( kHz ) stâng drept 50 µs
1 0,3 ÷ 0,5
Caracteristica
2 1,3 ÷ 1,6 Conf. rec. ITU-R BS.450-3, pct. 2.2.2.1
de
7. 4 3,7 ÷ 4,6 şi pct. 8.1 din specificaţia tehnică
preaccentuare
/ dB CD 2.4.1.3 versiunea 4
6 5,9 ÷ 7,3
10 9,3 ÷ 11,4
15 12,3 ÷ 15
Frecv. test Canal Canal
( kHz ) stâng drept
0,04
0,1
Caracteristica
1 Frecvenţa de referinţă pentru măsurători
amplitudine -
3 este 500 Hz ( conform pct. 8.5 din
8. frecvenţă în ± 0,5 specificaţia tehnică CD 2.4.1.3
audiofrecvenţă 5
/ dB versiunea 4)
7,5
10
12
15
Valorile de limită admisă sunt identice
Canal Canal
pentru mono şi stereo (conf. pct. 8.9 din
Zgomot aleator ( MF ) stâng drept
9. specificaţia tehnică CD 2.4.1.3 versiunea 4)
/ dB ≥ 62 Ponderat
≥ 60 Neponderat

Cod: F5-DRRD Editie: 2, Revizie: 0

 Anexa 2 (continuare)
Modulaţia parazită de Se măsoară pentru o deviaţie de frecvenţă
10. amplitudine sincronă ≤1 nominală (conf. pct.8.10 din specificaţia
/% tehnică CD 2.4.1.3 versiunea 4)
Modulaţia parazită de Se măsoară în lipsa oricărui semnal de
11. amplitudine asincronă ≤ 0,5 modulaţie (conf. pct. 8.11 din specificaţia
/% tehnică CD 2.4.1.3 versiunea 4)
Frecvenţa semnalului ITU-R, BS.450-3, pct.2.2.2.4 şi pct.
12.
pilot / kHz 19 kHz ± 2Hz 8.12.1 din specificaţia tehnică CD 2.4.1.3
Deviaţia produsă de 6 ÷ 7,5 ITU-R, BS.450-3, pct.2.2.2.4 şi pct.
13. semnalul pilot / kHz (8%...10% din ∆f max) 8.12.2 din specificaţia tehnică CD 2.4.1.3
Deviaţia produsă de
14. subpurtătoarea suprimată 0,75 conf. rec. ITU-R, BS.450-3, pct.2.2.2.4
/ kHz ( ≤ 1% din ∆f max)

* Pentru emiţătoarele introduse pe piaţă înainte de intrarea în vigoare a HG nr.88/2003, limitele

aplicabile sunt cele prevăzute în documentele care au stat la baza emiterii autorizaţiei de tip.

Nota 1: Definirea parametrilor tehnici şi metodele de măsură din specificaţia tehnică CD 2.4.1.3
versiunea 4, elaborată de INSCC, îşi păstrează valabilitatea.

Încadrarea parametrilor tehnici de funcţionare ai emiţătorului

în limitele prevăzute de specificaţiile tehnice în vigoare

Parametru
Încadrare
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14.
DA ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐
NU ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐

Aparate de măsură utilizate

Tipul Seria

Măsurat / întocmit:
Numele şi prenumele Semnătura

Cod: F5-DRRD Editie: 2, Revizie: 0

 Anexa 3

MĂSURĂTORI DE RECEPŢIE PRIVIND VERIFICAREA ZONEI DE ACOPERIRE

Condiţii de măsură: Frecvenţa: MHz.; P.A.R.max.: W; Hantenă de măsură: m

Corecţii aplicate valorilor de câmp măsurate: conform Rec. ITU-R P.1546-4, anexa 1, pct. 1.10.

Locaţia punctelor de măsură Raport protecţie

Nr. Coordonate GPS E la 10m (fc ± 400 kHz)
Pct. Adresă (zona) (WGS 84) (dBμV/m) f= MHz
Lat. N Long. E dBμV/m dB
A Puncte de măsură situate în limitele localităţii specificate în licenţă:
1 º ’ ” º ’ ”
2 º ’ ” º ’ ”
3 º ’ ” º ’ ”
4 º ’ ” º ’ ”
5 º ’ ” º ’ ”
B Puncte de măsură situate în limitele zonei de acoperire urbane (66 dBμV/m):
6 º ’ ” º ’ ”
7 º ’ ” º ’ ”
8 º ’ ” º ’ ”
9 º ’ ” º ’ ”
10 º ’ ” º ’ ”
C Puncte de măsură situate în limitele zonei de acoperire rurale (54 dBμV/m):
6 º ’ ” º ’ ”
7 º ’ ” º ’ ”
8 º ’ ” º ’ ”
9 º ’ ” º ’ ”
10 º ’ ” º ’ ”

Nota 1: Punctele de măsură sunt prezentate în harta anexată.

Nota 2: Zona de acoperire corespunde proiectului staţiei şi este în conformitate cu licenţa
audiovizuală şi licenţa de emisie.
Nota 3: Raportul de protecţie pentru interferenţă continuă se va menţiona numai dacă se
respectă relaţia: Econt ≥ Etropo

Aparate de măsură utilizate

Tipul Seria

Măsurat / întocmit:
Numele şi prenumele Semnătura

Cod: F5-DRRD Editie: 2, Revizie: 0

 7
6

4
8

3
2
EMIŢĂTOR
1

10

Cod: F5-DRRD Editie: 2, Revizie: 0
