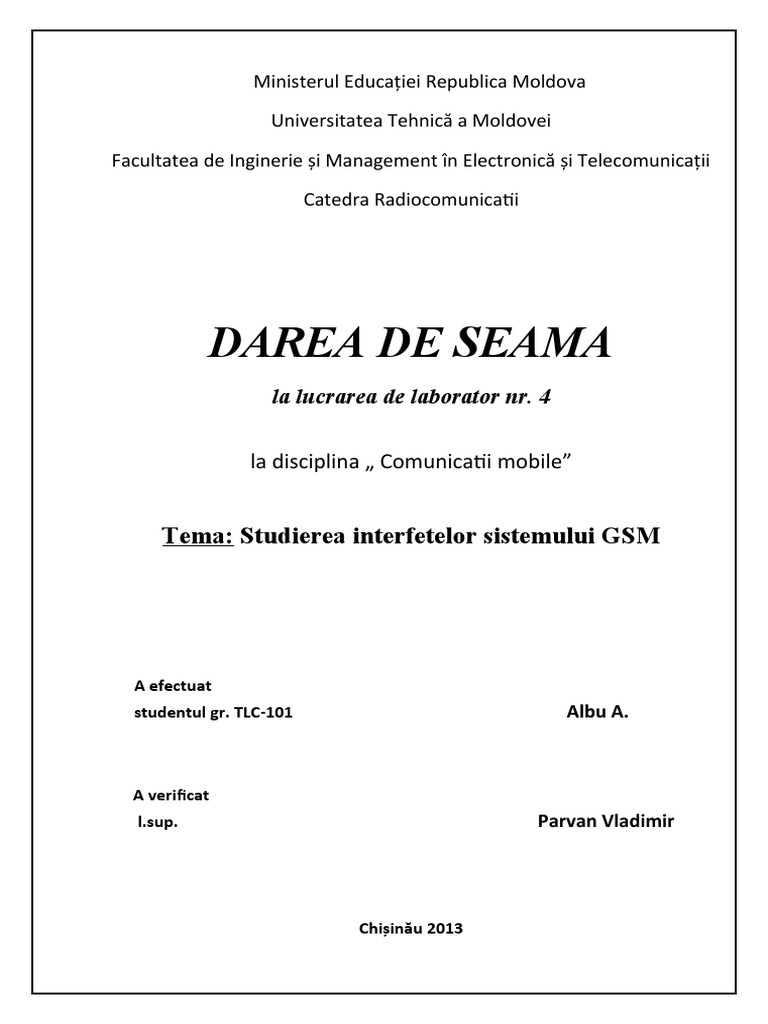

Ministerul Educaţiei Republica Moldova

Universitatea Tehnică a Moldovei

Facultatea de Inginerie şi Management în Electronică şi Telecomunicaţii

Catedra Radiocomunicatii

DAREA DE SEAMA
la lucrarea de laborator nr. 4

la disciplina „ Comunicatii mobile”

Tema: Studierea interfetelor sistemului GSM

A efectuat
studentul gr. TLC-101 Albu A.

A verificat
l.sup. Parvan Vladimir

Chişinău 2013
1.1Scopul Lucrarii:Studierea necesitatii utilizarii diferitor interfete prin
intermediul carora statia de baza de tipul RBS transmite informatia de la ME catre
MSC.

1.2Obiectivele lucrarii:Studentul trebuie sa studieze si sa memorize toate tipurile

de interfete,pe ce segmente ale legaturii de comunicatii se utilizeaza diversele
interfete in sistemul GSM,care este structura si caracteeristicile acestor interfete.

Raspunsuri la intrebari

1.Enumerati 4 interfete primare in cadrul BSS.Indicati segmentele conexiunii

pecare seutilizeaza aceste interfete

a)Interfata A-face schimb de informatie intre MSC/VLR si TRC

b)Interfata A-ter face schimb de informatie intre TRC si BSC-uri.

c) Interfata A-bis face schimb de informatie intre BSCsi BTS-uri.

d) Interfata Radio-Air face schimb de informatie intre BTS si ME-uri.

2.Enumerati si explicati 2 moduri de a construi interfete in BSS.

a)Interfata PCM(E1) de 2 Mbps.Canalul fizic E1este impartit in 32 intervale de

timp,fiecare cu o rata de bit de 64 kbps.Aceasta este configuratia normala intr-o
retea GSM900 si GSM1800.
b)Interfata PCM(T1) de 1.5 Mbps.Canalul fizic T1 este in cadre a cite 24 sloturi de
timp,fiecare cu o rata de bit de 64 kbps.Aceasta este configuratia normala intr-o
retea GSM1900.

3.Pe ce segment al conexiunii functioneaza interfata A si explicate cum se

transmite prin aceasta interfata informatia de trafic si informatia de
semnalizare.

Interfata A ofera intre MSC si BSS doua tipuri distinct de informatii:de

semnalizare si de traffic.Vocea este transmisa in TRC si semnalul sistemului de
semnalizare SS7 este transparent conectat prin TRC sau pe un link separat la BSC.

4.Explicati interfata A(E1) si (T1)

Fig. Interfata A(E1)

 Fig. Interfata A(T1)

5.Pe ce segment al conexiunii se utilizeaza interfata A-ter si explicati

particularitatile functionarii interfetei A-ter(E1) si (T1)

O interfata A-ter efectueaza legatura intre TRC si BSC.In TRC vocea este
transcodificata de la 64 kbps la 16kbps.Fiecare 16Kbps se utilizeaza in felul
urmator:13kbps de date si voce,iar restul 3 kbps sunt date de semnalizare in banda
de traffic.

Fig Interfate A-ter(E1)

 Fig. Interfata A-ter(T1)

6.Pe ce segment al conexiunii se utilizeaza interfata A-bis si explicati

particularitatile functionarii interfetei A-bis(E1) si (T1)

Interfata A-bis este responsabila pentru transmiterea informatiei de traffic si de

semnalizare intre BTS si BSC.Protocolul de transmisie folosit pentru trimiterea de
informatii de semnalizare pe interfata A-bis este protocolul de Acces al Linkului pe
canalul D(LAPD-Link Access Protocol on the D Channel)

Fig. Sistemul statiilor de baza cu RBS 2000

O interfata A-bis faciliteaza transferul de voce si informatii de semnalizare intre
BSC si RBS.Semnalizarea intre BSC si RBS2000 este destul de complexa.Exista
semnalizarea pentru Unitati de distributie si Comutare(DXU) si pentru Unitati de
Emisie(TRU).Vocea este codificata de catre TRAU in TRC sau
BSC/TRU.Informatia de semnalizare este directionata in interiorul BSC catre
TRU.Aspectul fizic al traficului si al semnalizarii pentru fiecare TRU pe interfata
A-bis depinde de formatul ales pentru a facilita transferul de informatii.Exista 3
formate posibile,care pot fi desemnate pentru transferul de informatii prin
intermediul interfetei A-bis.

Fig. Interfata A-bis pentru RBS2000(E1)

Fig. Interfata A-bis pentru RBS 2000(T1)

7.Explicati particularitatile functionarii interfetei A-bis cu LAPD concentrat
si neconcentrat(E1) si (T1)

 LAPD neconcetrat-Semnalizarea pentru fiecare TRU este transmisa pe un

canal dedicat de 64 kbps si este insotita de 2 canale de 64kbps fiecare
purtind patru canale de voce-date submultiplexate a cite 16kbps.
 LAPD concentrat-este recomandat pentru toate celulele,dar in special pentru
cele 3 sau mai multe TRU(Pentru celulele 1-2 TRU pe o celula.multiplexare
LAPD permite transmiterea cea mai eficienta a informatiei A-bis).Cu LAPD
concentrat,fiecare TRU are nevoie de 2.25 sloturi de timp PCM.Este deci
posibil sa se monteze pana la 13 TRU pe o linie de 2 Mbiti
PCM(E1),comparative cu 10 TRU fara LAPD concentrate.
8.Explicati particularitatile functionarii interfetei A-bis cu multiplexare
(E1) si (T1).

LAPD multiplexat este recomandat pentru toate celulele mici cu 1-2

TRU.Cu LAPD multiplexat,fiecare TRU are nevoie de 2 sloturi de timp
PCM.Este prin urmare ,posibil sa se monteze pina la 15 TRU pe o linie de 2
Mbit PCM E1,comparativ cu 10 TRU fara LAPD multiplexat.Cu 2 TRU
intr-o celula,in mod normal,doar 14 din numarul de canale disponibile pe
interfata de aer sunt utilizate pentru traffic,iar restul 2 sloturi de timp,pentru
semnalizare.Prin urmare ,este nevoie de transport aprox. De 14 ori cite 16
kbps,adica 3.5sloturi de timp PCM.Sloturile ramase de timp injumatatit sunt
utilizate pentru semnalizarea LAPD pentru cele 2 TRU,In total 4 sloturi de
timp PCM sunt utilizate pentru 2 TRU
Reteaua E1 utilizeaza slotul de timp 0 de pe interfata A-bis pentru a forma o
referinta de sincronizare a RBS.In cadrul retelelor T1 se sincronizeaza
informatia extrasa din linkul T1 pentru a sincroniza RBS cu reteaua.In cazul
acestor sisteme o sursa de sincronizare interna este montata in DXU care
efectueaza o sincronizare stabila si de incredere.
9.Explicati particularitatile functionarii interfetei Air.

Interfata Air utilizeaza tehnica Accesului Multiplu cu Divizare in

timp(TDMA) pentru a transmite si primi informatii de traffic si de
semnalizare intre BTS si MS.
10.Explicati utilizarea tehnicii TDMA de formare a canalului duplex
TDMA
Tehnica TDMA este folosita pentru a imparti fiecare purtatoare a canalului
formata initial prin FDMA,in cadre de timp a cite 8 sloturi fiecare si care se
repeat continuu in timp.Aceste sloturi de timp sunt apoi allocate
utilizatorilor specifici,care permit a fi mentinute simultan pina la opt
conversatii pe fiecare purtatoare de frecventa a canalului format prin FDMA.

11.Enumerati si explicati caracteristicile functionale ale interfetei Air.

 Rata de bit prin interfata Air este de 270 kbps
 Distanta duplex intre purtatoarele canalelor simplex este de 45
MHz(GSM900),95MHz(GSM1800,GSM1900).
 Banda canalului de traffic si banda de separare a canalelor de 200
kHz.
 Modularea utilizata este GMSK.

12.Enumerati benzile de frecventa in directiile ME-BS si BS-ME pentru

sistemele GSM900,EGSM900,GSM1800,GSM1900.Indicati numarul
canalelor de traffic pentru fiecare.

Standard Emisie MS- Receptie BS- Nr.canalelor Numerotarea

BS MS,MHz canalelor
MHz
EGSM900 880-915 925-960 174 975-
1023,0,1…124
GSM900 890-915 935-960 124 1-124
GSM1800 1710-1785 1805-1880 374 512-885
GSM1900 1850-1910 1930-1990 299 512-810
Concluzie:
In urma efectuarii acestei lucrari de laborator am invatat pe larg despre
utilizarea si principuil de functionare a interfetelor BSS,si anume interfetele
A,A-ter,A-bis si Air.Am aflat unde ele sunt implementate si cum
interactioneaza.La fel am invatat despre cadrul TDMA cum el se formeaza si
pentru ce avem nevoie;plus la asta am ne-am readus aminte despre benzile
de frecventa uplink si downlink pentru GSM900,EGSM,GSM1800 si
GSM1900.
