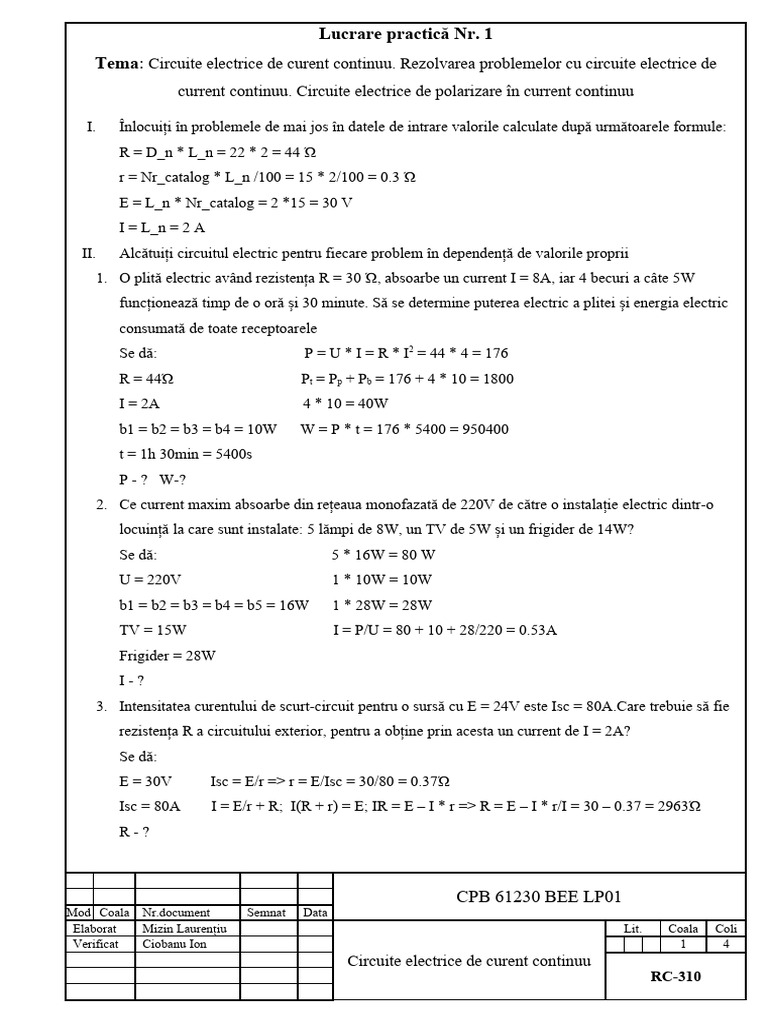

Lucrare practică Nr.

1
Tema: Circuite electrice de curent continuu. Rezolvarea problemelor cu circuite electrice de
current continuu. Circuite electrice de polarizare în current continuu

I. Înlocuiți în problemele de mai jos în datele de intrare valorile calculate după următoarele formule:
R = D_n * L_n = 22 * 2 = 44 Ώ
r = Nr_catalog * L_n /100 = 15 * 2/100 = 0.3 Ώ
E = L_n * Nr_catalog = 2 *15 = 30 V
I = L_n = 2 A
II. Alcătuiți circuitul electric pentru fiecare problem în dependență de valorile proprii
1. O plită electric având rezistența R = 30 Ώ, absoarbe un current I = 8A, iar 4 becuri a câte 5W
funcționează timp de o oră și 30 minute. Să se determine puterea electric a plitei și energia electric
consumată de toate receptoarele
Se dă: P = U * I = R * I2 = 44 * 4 = 176
R = 44Ώ Pt = Pp + Pb = 176 + 4 * 10 = 1800
I = 2A 4 * 10 = 40W
b1 = b2 = b3 = b4 = 10W W = P * t = 176 * 5400 = 950400
t = 1h 30min = 5400s
P - ? W-?
2. Ce current maxim absoarbe din rețeaua monofazată de 220V de către o instalație electric dintr-o
locuință la care sunt instalate: 5 lămpi de 8W, un TV de 5W și un frigider de 14W?
Se dă: 5 * 16W = 80 W
U = 220V 1 * 10W = 10W
b1 = b2 = b3 = b4 = b5 = 16W 1 * 28W = 28W
TV = 15W I = P/U = 80 + 10 + 28/220 = 0.53A
Frigider = 28W
I-?
3. Intensitatea curentului de scurt-circuit pentru o sursă cu E = 24V este Isc = 80A.Care trebuie să fie
rezistența R a circuitului exterior, pentru a obține prin acesta un current de I = 2A?
Se dă:
E = 30V Isc = E/r => r = E/Isc = 30/80 = 0.37Ώ
Isc = 80A I = E/r + R; I(R + r) = E; IR = E – I * r => R = E – I * r/I = 30 – 0.37 = 2963Ώ
R-?

CPB 61230 BEE LP01

Mod Coala Nr.document Semnat Data
Elaborat Mizin Laurențiu Lit. Coala Coli
Verificat Ciobanu Ion 1 4
Circuite electrice de curent continuu
RC-310
 4. Să se calculeze tensiunea U la bornele unei surse, dacă se cunoaște tensiunea electromotoare a
sursei E = 2V, rezistența interioara r = 0.5 Ώ și rezistența circuitului exterior R = 4 Ώ.Care este
puterea transferată de sursă în exterior?
Se dă:
E = 30V I = U/R = E/(R + r) = 30/0.3 * 44 = 2.27A
r = 0.3Ώ U = 44 * 2.27 = 10032V
R = 44Ώ
U-?
5. Tensiunea de funcționare a unui aspirator are valoarea U = 39,4V. Știind că sursa de tensiune are
t.e.m 40V și rezistența interioară r = 0.3 Ώ , să se calculeze:
a) Tensiunea interioară;
b) Rezistența aspiratorului;
c) Puterea aspiratorului;
d) Energia disipată în 10min;
e) Intensitatea de scurtcircuit pentru sursa de tensiune.
Se dă:
U = 39,4V E = U + u; U = E – u => 30 – 39.4 = -9.4
E = 30V I = U/r => 39.4/0.3 = 131.33A
r = 0.3Ώ R = U/I => 39.4/131/33 => 0.30Ώ
I-?R-? P = U * I = 39.4 * 131.33 = 5174402W ; W = U * I * t
P-? W = 39.4 * 131.33 * 600 = 3104641.2j
Isc = E/r => 30/0.3 = 100Ώ
Însărcinare practică: Verificarea îndeplinirii legilor lui Ohm și Kirchhoff pentru circuite
electrice neramificate și ramificate
1. Asamblați circuitul în EWB cu conectarea în serie a receptoarelor

Figura 1.1 Circuit electric liniar de current continuu cu o conexiune consecutivă a receptoarelor
2. Calculați, conform legii lui Ohm curentul în circuit și valorile tensiunilor pe rezistențele R1, R2, R3.
Rezultatele vor fi introduce în Tabelul 1.1

Coala
CPB 61230 BEE LP01 2
Mod Coala Nr.document Semnat Data
 Figura 1.2 Căderea de tensiune pe rezistoarele R1, R2, R3 conectând un voltmetru
Tabelul 1.1 Rezultatelor calculelor
Nr Rezistența(Ώ) Curentul I, mA Tensiunea V Curentul I în Tensiunea V
(calculat) (calculat) circuit mA (măsurat)
(calculate)
1 R1 U1 U1
750 4,44 3,33 4,464 3,337
2 R2 U2 U2
1500 6,66 6,668
3 R3 U3 U3
2250 9.99 9,99
3. Conectați rezistența R3 din circuitul electric paralel cu R1 și efectuați aceleași măsurări și calcule ca în
punctele 1-2. Rezultatele calculelor de introdus în Tabelul 1.2.

Figura 1.3 Conectarea rezistenței R3 în paralel cu R1

Tabelul 1.2 Rezultatelor calculelor
Nr Curentul I, mA Tensiunea, V, Curentul I în circuit, Tensiunea, V,
Rezistența (Ώ) (calculat) (calculat) mA, (măsurat) (măsurat)
1 R1 750 I1 7,27 U1 5,45 I1 7,27 U1 5,45
2 R2 1500 I2 9,70 U2 14,54 I2 9,702 U2 14,54
3 R3 2250 I3 2,42 U3 5,45 I3 2,42 U3 5,45

Coala
CPB 61230 BEE LP01 3
Mod Coala Nr.document Semnat Data
 Figura 1.4 Să se determine PSF-ul pentru tranzistoarele de mai sus
1. VCC – VEE = URC + UCE => 5V = IC * 1R + UCE
0 - VEE = UR1 + UBE => 0V + 3V = IB * R1 + UBE => 3V = IB * 240k + 0,6V
IB = 2.4V/240k = 10mA => IC = IB * Ꞵ => 10mA * 100 => 1mA
5V = 1mA * 1K + UCE => UCE = 4V
2. VCC – VEE = URC + UCE => 10V = IC * 1R + UCE
0 - VEE = URE + UBE => 0V + 5V = IB * RE + UBE => 5V = IB * 2k + 0,6V
IB = 4.4V/2k = 2.2mA => IC = IB * Ꞵ => 2.2mA * 100 => 2mA
5V = 2mA * 1K + UCE => UCE = 3V
3. VCC – VEE – VBB = URC + UCE => 5V = IC * 1R + UCE
0 – VBB = URB + UBE => 0V + 2V = IB * RB + UBE => 2V = IB * 500k + 0,6V
IB = 1.4V/500k = 0.0028mA => IC = IB * Ꞵ => 0.0028mA * 100 => 0.28mA
5V = 0.28mA * 2K + UCE => UCE = 4.44V

4. 12 – 2 = Ic 2,2k + 0,6V + 250k + IB

9,4 = Ic 2,2k + Ic * 250k
9,4 = 4,7 kIc => Ic = 9,4V/4,7K = 2mA
UCE = 5V
Concluzie
În urma studierii legii lui Ohm și legii lui Kirchhoff 1 și 2 le-am putut aplica pentru rezolvarea
problemelor propuse în lucrare practică. Am putut elabora calculele pentru schemele circuitelor propuse în
EWB după legiile lui Kirchhoff. Am determinat PSF-ul circuitelor propuse folosind atât legile lui Ohm cât
și Kirchhoff

Coala
CPB 61230 BEE LP01 4
Mod Coala Nr.document Semnat Data
