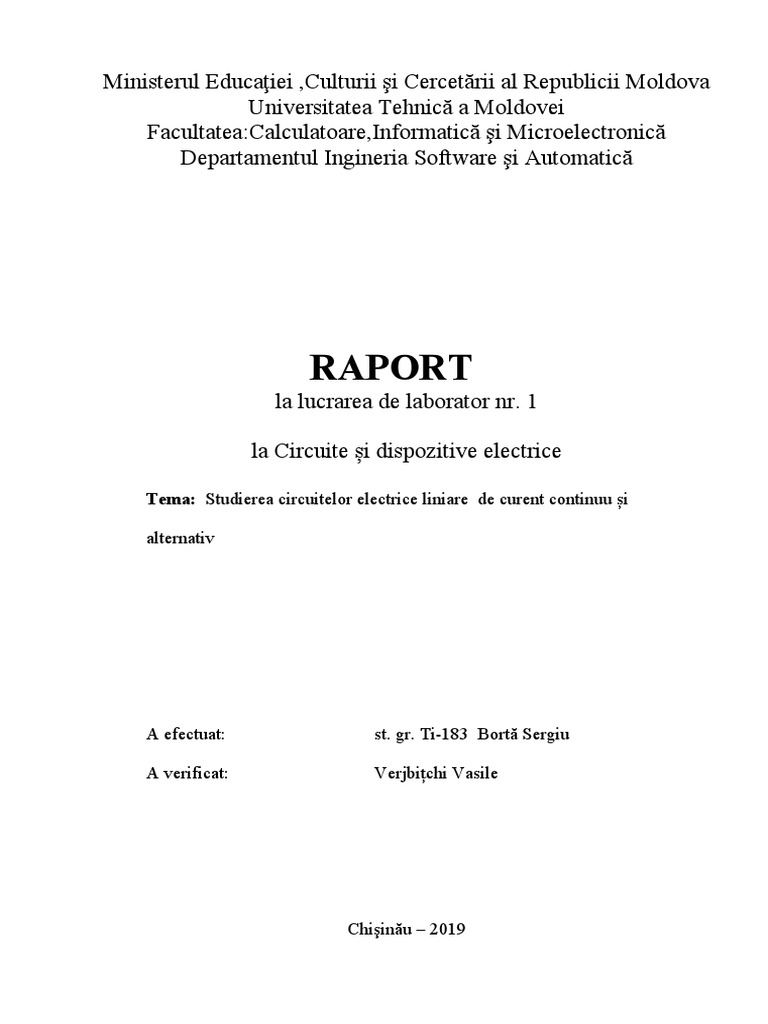

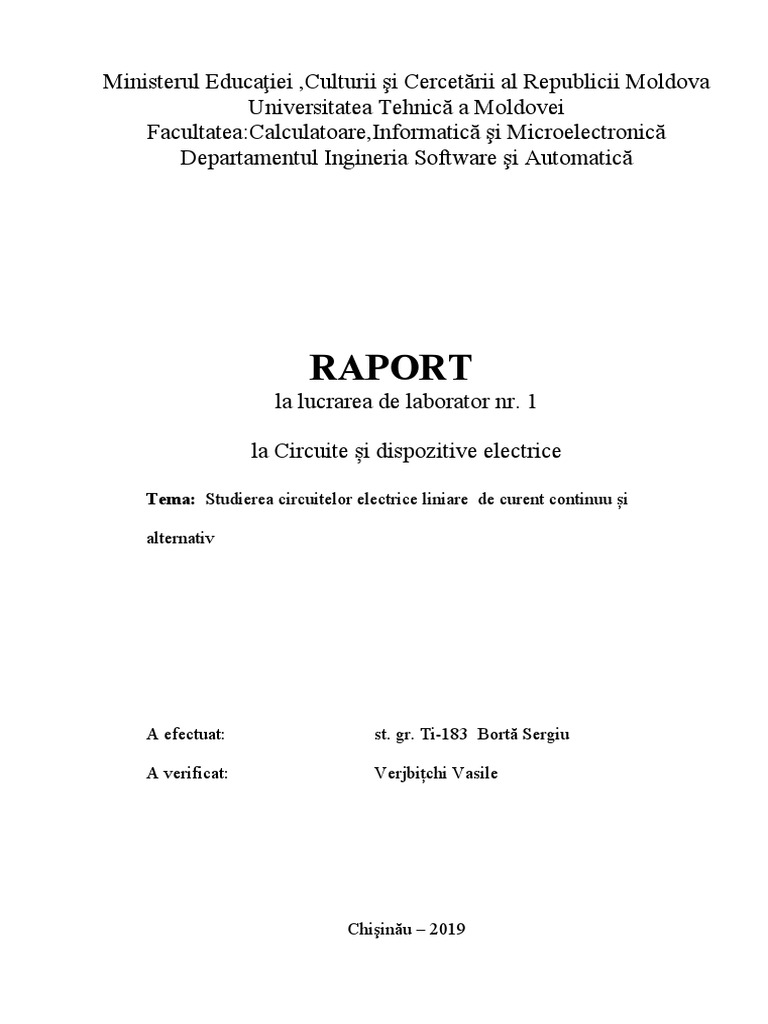

Ministerul Educaţiei ,Culturii şi Cercetării al Republicii Moldova

Universitatea Tehnică a Moldovei

Facultatea:Calculatoare,Informatică şi Microelectronică
Departamentul Ingineria Software şi Automatică

RAPORT
la lucrarea de laborator nr. 1

la Circuite și dispozitive electrice

Tema: Studierea circuitelor electrice liniare de curent continuu și

alternativ

A efectuat: st. gr. Ti-183 Bortă Sergiu

A verificat: Verjbițchi Vasile

Chişinău – 2019
Scopul lucrării: verificarea experimentală a respectării legii lui Ohm
și Kirchhoff pentru circuitele electrice ramificate și neramificate de
curent continuu; cercetarea raportului de amplitudă și fază dintre
tensiune și curent pentru elementele R, L, C.

Schemele circuitelor electrice.

Schemele electrice ale circuitelor studiate sunt prezentate în Fig.1.1.

Figura 1.1. Circuit electric liniar de curent continuu: a) cu o conexiune consecutivă a

receptoarelor; b) cu o conexiune mixtă a receptoarelor.

Figura 1.2. Circuit electric de curent alternativ: a) pentru a determina parametrii elementelor
R, L, C; b) pentru a studia relatiile de amplitudine si faza dintre elementele de curent si tensiune.
Pentru a măsura curentul și tensiunea în circuitele utilizate, se utilizează multimetre digitale
precum DT9205 în modul de operare corespunzător. Ca sursă de FEM este o sursă de curent
continuu de laborator cu tensiune reglată și stabilizată. În schemele din figura 1.2, se utilizează
generatorul de semnale armonice Г3-112 și osciloscopul cu două canale СI-83. Conectarea sursei
de alimentare E și a multimetrelor la circuite se efectuează cu ajutorul conductorilor de legătură,
iar generatorul și oscilograful cu cabluri coaxiale. Atunci când se analizează rezultatele obținute,
este necesar să se ia în considerare erorile în măsurarea dispozitivelor de măsurare.
Tabelele cu datele experimentale.
Tabelul 1
Rezistența, Curentul, mA Tensiunea, V, Curentul I în Tensiunea, V, (măsurat)
(Ω) (calculat) (calculat) circuit, mA,
(măsurat)

R1 102,7 0,0429 U1 4,41 0,0425 U1 4,41

R2 197,8 U2 8,48 U2 8,5
R3 48,9 U3 2,09 U3 2,9

Tabelul 2
Rezistența, Curentul, Tensiunea, V, Curentul, mA, Tensiunea, V, (măsurat)
(Ω) mA (calculat) (măsurat)
(calculat)

R1 101,2 I1 0.06 U1 6.07 I1 59,5 U1 6,10

R2 195,7 I2 0.06 U2=U3 8.89 I2 44,4 U2=U3 8,86
 R3 600 I3 0.08 I3 15,1
Tabelul 3
Măsurat Calculat
R3  U2=U3 I1 I2 I3 U1+U2 I2+I3 P
Ω V mA V mA mW
200 7.93 6.9 77 35 42.3 14.83 77.3 1146.359
400 6.48 8.46 63.1 42.5 20.7 14.94 63.2 944.208
600 6.10 8.86 59.5 44.4 15.1 14.96 59.5 890.12

Tabelul 4
XC = XL=
Um Im Q P R C L
1/C L

V VAR W Ω µF mH Ω Ω
1.07 19.8 5 21.18

0.75 18.3 6.25 13.72 510 56 3.64 2.28*104 2.84*10-6

1.14 4.3 0.05 4.90

Rezultatele calculelor pentru verificarea respectării legilor lui Ohm și Kirchhoff

E E E E U −U 1
I 1= = I 2= = ; r0 = 2
R+ r 0 U 1 , R=R1+R2+R3; ( R 1+ R 3 ) +r 0 U 2 I 1−I 2 ;
+ r0 +r 0
I1 I2
E
I= , U =I R 1 , U 2=I R 2 , U 3 =I R3
R 1 + R 2+ R 3 + r 0 1
R 2 R3 E
R E=R 1+ , I 1= , U =U 3=I 1 R E ;I1 = I2 + I3;U1 = U1 + U2,3;
R2 + R3 r 0+ R E 2
1 P L U
Xc= 2 πfc ;XL=2πfL;P=U*I;Q= r ; P=
√ C
;r= I ;
Schema cu conexiuni mixte de receptori

1. Cum se comporta graficul funcțiilor la R,L,C și oscilogramele curenților și

tensiunilor elementelor pasive investigate.

Concluzie
În urma acestei lucrări de laborator am înțeles ce reprezinta o circuit electric
,efectuînd în practică diferite măsurări și calcule,am aplicat șe verificat respectarea
legea lui Ohm și a lui Kirchhoff pentru circuitele electrice ramificate și neramificate
de curent continuu; De asemnea conform datelor obținute și graficelor observăm
raportul de amplitudă și fază dintre tensiune și curent pentru elementele R, L, C.
