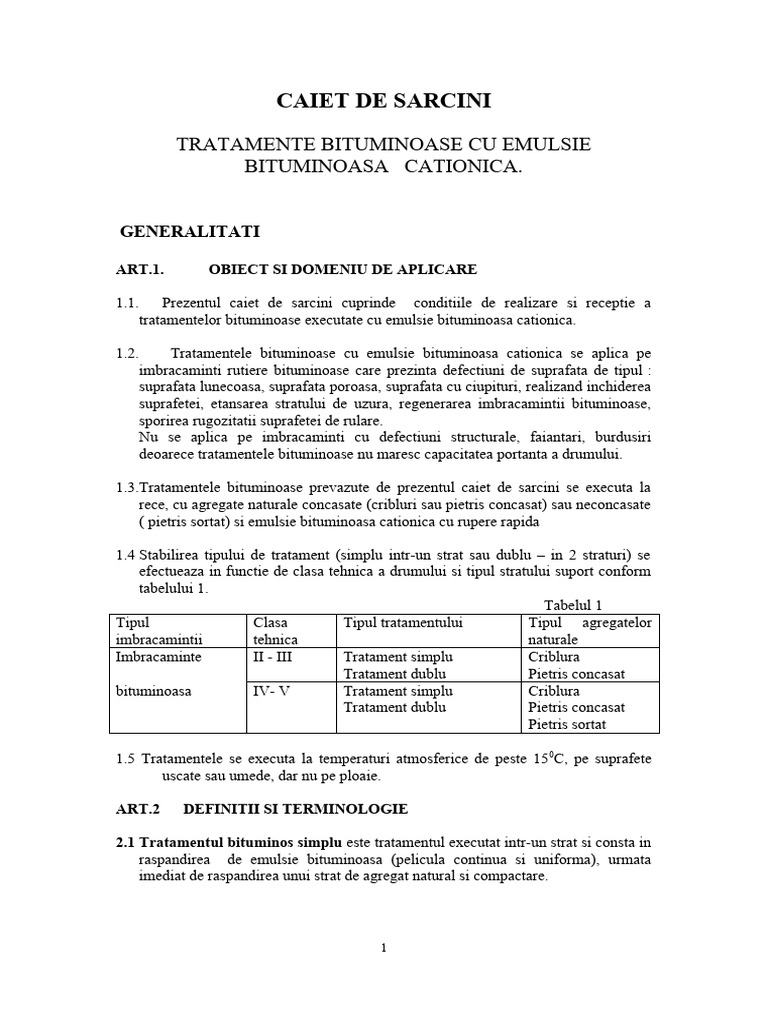

GENERALITATI
1.4 Stabilirea tipului de tratament (simplu intr-un strat sau dublu – in 2 straturi) se
efectueaza in functie de clasa tehnica a drumului si tipul stratului suport conform
tabelului 1.
Tabelul 1
Tipul Clasa Tipul tratamentului Tipul agregatelor
imbracamintii tehnica naturale
Imbracaminte II - III Tratament simplu Criblura
Tratament dublu Pietris concasat
bituminoasa IV- V Tratament simplu Criblura
Tratament dublu Pietris concasat
Pietris sortat
2.1 Tratamentul bituminos simplu este tratamentul executat intr-un strat si consta in
raspandirea de emulsie bituminoasa (pelicula continua si uniforma), urmata
imediat de raspandirea unui strat de agregat natural si compactare.
1
2.2 Tratamentul bituminos dublu este tratamentul executat in doua straturi, conform
punct 2.1, cu precizarea ca primul strat se executa cu agregat sort mare, iar al
doilea strat cu agregat sort mic .
3.4 Antreprenorul si beneficiarul (prin dirigintele sau consultantul sau) vor tine
evidenta zilnica a conditiilor de executie a tratamentului bituminos, a incercarilor
pe care acestia le efectueaza, precum si a rezultatelor acestora.
CAP.1 MATERIALE
Tabelul 2
Rezistenta la Inghet- dezghet
Rezistenta la Rezistenta la
Clasa Coeficient de Sensbilitate la compresiune in uzura cu
rocii gelivitate, %, inghet – dezghet, stare uscata masina Los
max. % max. N/mm2, min. Angeles, %
A 3 25 160 16
B 3 25 140 18
C 3 25 120 22
b) caracteristici de fabricatie
granulozitate ;
coeficient de forma ;
continut de impuritati
3
Tabelul 4
Nr Caracteristici Conditii de Metoda de
crt admisibilitate verificare
1. Continut de granule :
- care raman pe ciurul superior 5
(dmax), % max. ; STAS 730
- care trec prin ciurul inferior 10
(dmin), % max.
2. Grad de spargere , % min. 50 STAS 730
3. Rezistenta la strivire, min. 25 STAS 730
4. Uzura cu masina Los Angeles, % 30 STAS 730
5. Forma granulelor :
a. b/a, min 0,66 STAS 730
b. c/a. min 0,33
b. continut de granule plate si 25 STAS 730
acidculare % max
6. Continut de impuritati :
- corpuri straine ; nu se admit STAS 730
- continut de fractiuni sub 0,63
mm, % max. 1,0
- argila nu se admite
7. Rezistenta la inghet – dezghet : 3
- coeficient de gelivitate, % max STAS 730
- sensibilitate la inghet, %, max 25
Tabelul 5
Nr. Tipul tratamentului bituminos Sortul de agregate naturale
crt.
1 Tratamentul bituminos simplu -criblura sort 6-10
-pietris concasat sort 7-16
-pietris sortat sort 7-16
2. Tratament dublu -criblura sort 6-10
primul strat -pietris concasat sau
neconcasat sort 16-31
al doilea strat -criblura sort 4-6
-pietris concasat sau
neconcasat sort 7-16
ART.5 LIANT
Tabelul 6
NrC. Caracteristici Conditii de Metoda de
Crt. admisibilitate verificare
EBCR60 EBCR65
1. Continut de bitum rezidual, %min. 58 63 Normativ
0 0
2. Vascozitate Engler la 20 C, E 5…15 7…15 AND
3. Omogenitate : rest pe sita de 0,63 0,5 551
mm, % max.
4. Stabilitate la depozitare: rest pe sita 0,5
de 0,63mm, timp de 7 zile, % max
5. Adezivitatea fata de agregatul 80 STAS
natural, %, min 10969/2
6. PH 2,0…4,0 Normativ
7. Indice de rupere, max AND 551
(metoda I cu filer SIKAISOL) 80
(metoda II cu filer DOBROMIN) 20
5
CAP II. CONDITII TEHNICE
Tabelul 7
Nr. Caracteristica Conditii de admisibilitate Metode de
Crt. verificare
1. Omogenitate Aspect uniform, fara degradari
sub forma de :
- desprinderea agregatului vizual
natural
- exudarea bitumului
- zone fara agregat natural
b)rugozitate cu pendulul, 75 70 65
unitati SRT, min.
ART 7. DOZAJE
Tabelul 8
Nr. Tipul tratamentului Materiale Dozaje
Crt. Conditii de
admisibilitate
1 Tratament bituminos simplu - emulsie, kg/m2
EBCR 60 - 1,4 …1,6
EBCR 65 - 1,3…1,5
- criblura sort 6-10 - 13,0…16,0
sau pietris sort 7-16
Tratament bituminos dublu - emulsie, kg/m2
- primul strat EBCR 60 - 1,2…1,4
EBCR 65 - 1,1 …1,3
- criblura sort 6-10 - 13,0…15,0
- pietris sort 16-31 - 13,0…15.0
- al 2-lea strat - emulsie, kg/m2
EBCR 60 - 1,2…1,4
EBCR 65 - 1,3…1,5
- criblura sort 4-6 - 9,0…10,0
- pietris sort 7-16 - 9,0…10,0
6
7.2 Dozajele optime pentru agregatele naturale si emulsia bituminoasa cationica se
stabilesc pe baza unui studiu preliminar efectuat de antreprenor, in cadrul
laboratorului propriu sau la un alt laborator autorizat, tinand seama de respectarea
conditiilor tehnice impuse prin prezentul caiet de sarcini.
8.1. Utilaj pentru periere mecanica si spalarea stratului suport (un singur
echipament sau doua echipamente distincte).
7
a. automotor (autoraspanditor) dotat cu buncar pentru stocarea agregatului
natural si cilindru repartizor cu snec pentru raspandire
b. raspanditor tractat cu rulou extractor
Raspanditorul este tractat de o autobasculanta care alimenteaza buncarul
raspanditorului.
Pot fi folosite si alte tipuri de raspanditoare de criblura cu conditia asigurarii
dozajelor prevazute de prezantul Caiet de sarcini si a unei raspandiri omogene.
9
9.3.3.4 Emulsia bituminoasa se raspandeste, de regula, la temperatura mediului
ambiant, dar nu mai mica de +150C.
In cazul in care la verificarile de laborator vascozitatea emulsiei prezinta valori
mai mari de 120Engler, se impune incalzirea acesteia la temperaturi de 60 …
700C.
9.3.5 Compactarea
11
10.1.3 Criblura:
- granulozitate , STAS 730, SR EN 933-2
- continut de fractiuni sub 0.09mm, STAS 730;
- coeficient de forma, STAS 730;
- argila, SR 667
a) Principiul metodei
Determinarea consta in colectarea unei cantitati de liant raspandit de catre
echipament, pentru a determina gradul mediu de raspandire. Colectarea se face in
minim 5 tavi rectangulare amplasate de-a lungul latimii benzii de lucru.
Se determina:
- gradul de raspandire a liantului pe tava:d, in kg/mp;
- gradul de raspandire mediu a liantului :D, in kg/mp;
b) Aparatura:
- tavi metalice cu urmatoarele caracteristici :
suprafata tavii : min 0.1mp;
dimensiunile interioare ale tavii: - latura 250…500mm
12
- inaltime 5…10mm
c) Modul de lucru
Se cantareste fiecare tava impreuna cu materialul absorbant, cu precizia de 1g
(M1i);
Tavile astfel pregatite, numerotate in prealabil, se amplaseaza de-a lungul latimii
benzii de lucru al raspanditorului de liant, astfel incat distanta dintre ultima tava si
marginea benzii de lucru sa fie de min.200mm.
Dupa efectuarea operatiei de raspandire a liantului de catre utilajul de raspandire
tavile care contin liantul raspandit se cantaresc cu precizia de 1g (M2i).
d) Calcul
- Masa de liant colectat in fiecare tava (Mi): Mi = M2i – M1i, kg
- di gradul de raspandire a liantului pe tava i, : di = Mi/Ai, kg/m2, unde
Ai este suprafata taviii, exprimata in m2
- D, gradul mediu de raspandire a liantului, , kg/m2, D= ( d1 + d2 +...+dN), unde
N este numarul de tavi folosite.
a) Principiul metodei
Determinarea consta in colectarea unei cantitati de agregate naturale raspandite de
catre echipament pentru a determina gradul de rapandire masic. Colectarea se face in
trei cutii rectangulare, asezate astfel incat axa principale sa fie paralela cu directia
drumului. Cele trei cutii vor fi amplasate in trei pozitii transversale diferite, pe un
sector de 30m lungime.
b) Aparatura
- cutii cu urmatoarele dimensiuni:
lungime: 800mm;
latime:250 mm;
inaltime:40mm;
- balanta cu precizia de 20g.
c) Modul de lucru
Se cantareste fiecare cutie cu precizia de 20g (M1i).
Se amplaseaza cele trei cutii, pe un sector in lungime de 30m, in pozitii
transversale diferite, astfel incat axa principala sa fie paralela cu axul drumului.
Dupa raspandirea agregatului natural de catre utilajul de raspandire, cutiile care
contin agregatul natural, se cantaresc din nou (M2i) cu precizia de 20g.
13
d) Calcul
- Masa de agregat colectat in fiecare cutie (Mi): Mi = M2i – M1i, kg.
- Gradul de raspandire masic, Rm, determinat ca medie a celor trei cantitati de
agregat natural, raspandit pe unitatea de suprafata.
Rm = 5/3 (M1/A1+ M2/A2 +M3/A3), kg/m2
12.1. Receptia la terminarea lucrarilor se efectueaza atunci cand toate lucrarile sunt
terminate, la cel putin o luna de la darea in circulatie.
12.3. Evidenta tuturor verificarilor face parte din documentatia de control a receptiei
la terminarea lucrarilor.
13.1 Receptia finala se face la expirarea perioadei de garantie, timp in care se va face
verificarea comportarii in exploatare a lucrarii executate si se vor remedia eventualele
degradari aparute in perioada de garantie.
14
CAIETE DE SARCINI
REBILITARE PRIMARA
2. COVOARE ASFALTICE
3. RECICLARE IN SITU
4. SLURRY SEAL
4. TRATAMENTE BITUMINOASE CU
EMULSIE BITUMINOASA CATIONICA
Aprilie 2002
