2.

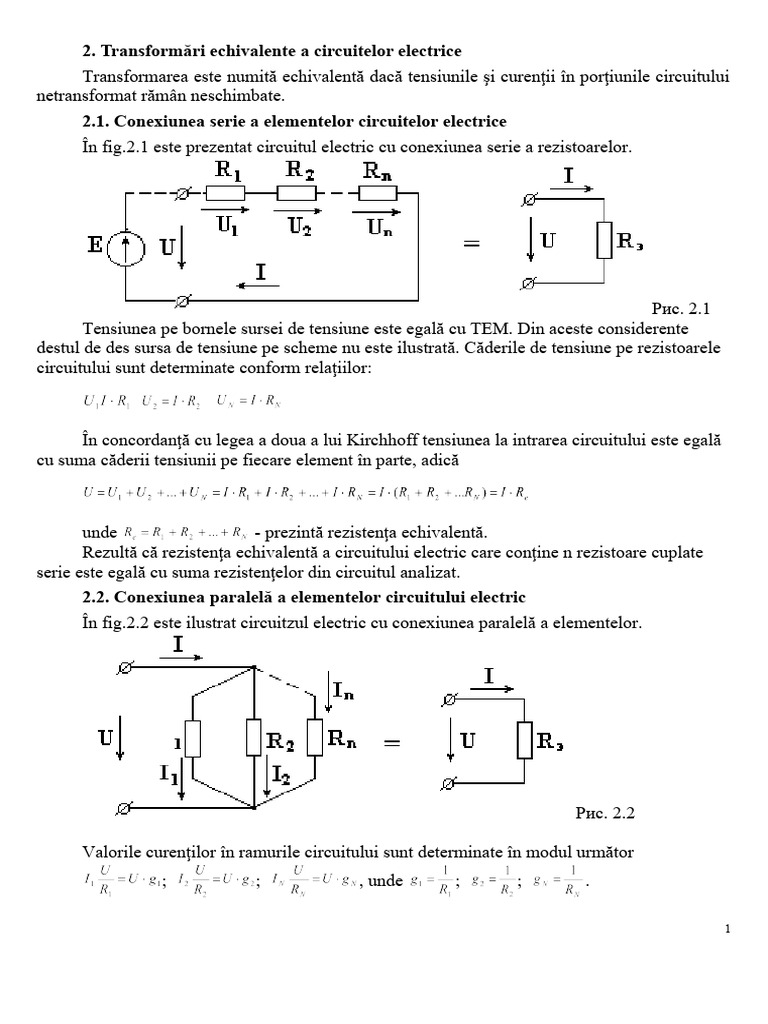

Transformări echivalente a circuitelor electrice

Transformarea este numită echivalentă dacă tensiunile şi curenţii în porţiunile circuitului
netransformat rămân neschimbate.
2.1. Conexiunea serie a elementelor circuitelor electrice
În fig.2.1 este prezentat circuitul electric cu conexiunea serie a rezistoarelor.

Рис. 2.1
Tensiunea pe bornele sursei de tensiune este egală cu TEM. Din aceste considerente
destul de des sursa de tensiune pe scheme nu este ilustrată. Căderile de tensiune pe rezistoarele
circuitului sunt determinate conform relaţiilor:

În concordanţă cu legea a doua a lui Kirchhoff tensiunea la intrarea circuitului este egală
cu suma căderii tensiunii pe fiecare element în parte, adică

unde - prezintă rezistenţa echivalentă.

Rezultă că rezistenţa echivalentă a circuitului electric care conţine n rezistoare cuplate
serie este egală cu suma rezistenţelor din circuitul analizat.
2.2. Conexiunea paralelă a elementelor circuitului electric
În fig.2.2 este ilustrat circuitzul electric cu conexiunea paralelă a elementelor.

Рис. 2.2

Valorile curenţilor în ramurile circuitului sunt determinate în modul următor

; ; , unde ; ; .

1
 Conductibilitatea circuitului electric care este format din n elemente cuplate paralel este
egală cu suma conductibilităţilor elementelor cuplate serie. Rezistenţa echivalentă a circuitului
este numită valoare inversă a conductibilităţii echivalente.

Fie că circuitul electric conţine trei rezistoare în conexiune paralelă. Conductibilitatea

echivalentă este:

Rezistenţa echivalentă a circuitului care conţine n elemente egale de n ori este mai mică
decât rezistenţa R a unui element.

Presupunem că avem un circuit care conţine două rezistoare cuplate serie (fig.2.3). Sunt
cunoscute valorile rezistoarelor şi curentul în porţiunea neramificată a circuitului. Este necesar
să se determine valorile curenţilor în ramurile paralele ale circuitului.

Fig. 2.3
Conductibilitatea echivalentă a circuitului este

iar rezistenţa echivalentă

Tensiunea la intrarea circuitului

Curenţii în ramurile paralele

2
 Analogic obţinem:

Rezultă că curentul din ramura paralelă este egal cu curentul din partea neramificată a
circuitului de înmulţit la rezistenţa celeilalte ramuri şi de împărţit la suma rezistenţelor a celor
două ramuri.

2.3. Transformarea triunghiului de rezistenţe în stea echivalentă

Deseori se întâlnesc circuite electrice în care lipsesc rezistoare cuplate serie sau paralel.
De exemplu circuitul în punte prezentat în fig.2.4. Nu este posibil în acest caz de a determina
rezistenţa echivalentă a circuitului prin metodele descrise mai sus. Dacă de substituit triunghiul
rezistoarelor R1-R2-R3, conectate între nodurile 1-2-3, cu o stea de rezistoare în trei raze pentru
care rezele se pornesc din punctul O în nodurile 1-2-3, rezistenţa echivalentă a circuitrului poate
fi determinată foarte uşor.

Fig. 2.4

Rezistenţa razei stelei echivalente a rezistoarelor este egală cu produsul rezistoarelor

laturilor alăturate a triunghiului de împărţit la suma rezistoarelor tuturor laturilor triunghiului.
În concordanţă cu regula dată rezistenţa determinată din relaţiile:

Rezistenţa echivalentă a circuitului obţinut se determină conform relaţiei:

3
 Rezistoarele R0 și R?1 sunt cuplate serie, iar ramurile cu rezistenţele R?1 + R4 și R?3 +
R5 sunt cuplate paralel.
2.4. Transformarea stelei de rezistenţe în triunghi echivalent
Câte odată este util de a transforma circuitul electric prin modificarea stelei de rezistenţe
în triunghi echivalent. Vom analiza circuitul prezentat în fig.2.5. Vom substitui steaua
rezistoarelor R1-R2-R3 cu triunghi echivalent al rezistoarelor R?1-R?2-R?3, cuplate între
nodurile 1-2-3.

Fig. 2.5.
Rezistenţa unei laturi a triunghiului echivalent al rezistoarelor este egală cu suma
rezistenţelor a două laturi alăturate plus produsul acestor rezistenţe de împărţit la rezistenţa
razei (opuse) rămase. Rezistenţele laturilor triunghiului se determină conform relaţiilor:

Rezultă că rezistenţa echivalentă a circuitului modificat este:
