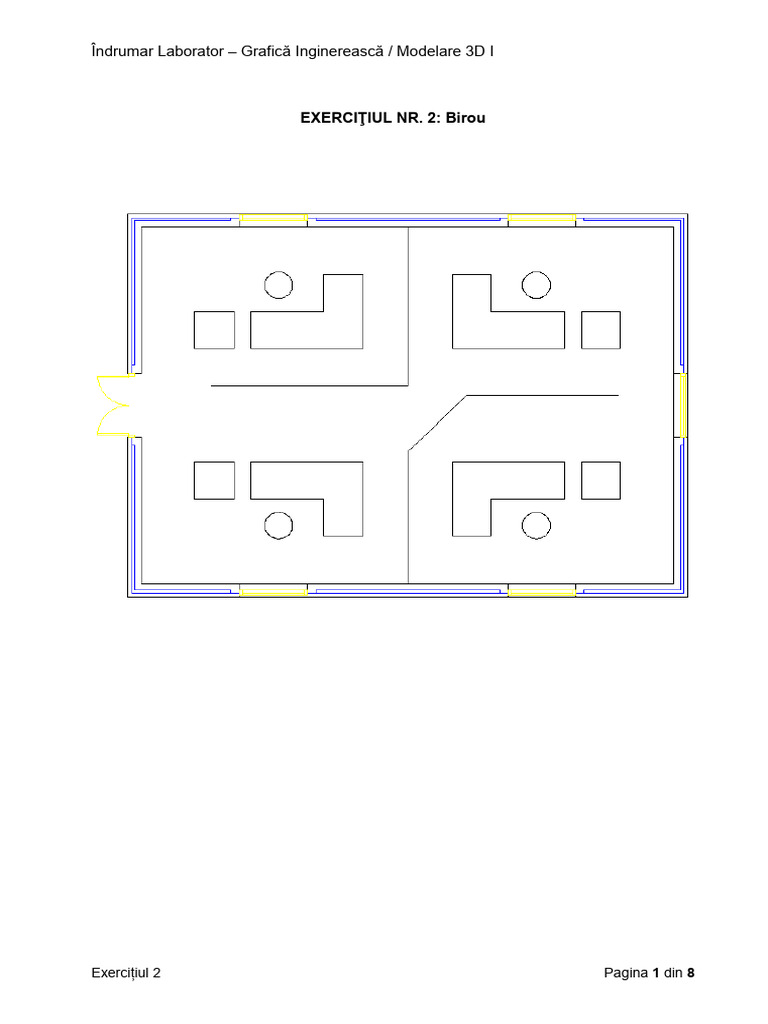

Orice desen poate fi executat în AutoCAD la scara 1:1 prin setarea limitelor desenului la
valorile corespunzătoare. În acest exerciţiu se va completa planul unui birou desenând
schematic mobilierul cu ajutorul comenzilor Line şi Circle şi definind punctele în coordonate
absolute şi relative (carteziene şi polare). Pentru a mări posibilităţile de orientare veţi crea un
sistem de coordonate propriu raportat la un obiect existent în desen.
Comenzi noi
ucs
line
undo
circle
mirror
Procedura de desenare
2. Mişcaţi cursorul grafic pe ecran şi verificaţi dacă afişarea coordonatelor este făcută în mod
dinamic (în colţul din stânga jos). Dacă acestea nu sunt actualizate la fiecare schimbare de
poziţie a cursorului, se va comuta în modul Coords on prin simpla apăsare a combinației de
taste Ctrl + I. Deplasând cursorul în colţul din dreapta sus al ariei grafice de desenare puteţi
observa că limitele desenului sunt foarte mari, desenul fiind executat la dimensiune reală. În
acest caz este preferabil să alegem originea sistemului de referinţă în colţul din stânga jos al
conturului exterior al planului încăperii (punctul 1 din figura 2.1). Acest lucru permite crearea
de noi entităţi la distanţe specificate relativ la această nouă origine.
3. Vom stabili noua origine a sistemului de referinţă în colţul din stânga jos al conturului
exterior. Din meniul Tools alegeţi New UCS cu opţiunea Origin. Este afişat prompterul
Specify new origin point <0,0,0>: unde trebuie specificată originea noului sistem de referinţă.
Utilizând un mod object snap de tip Endpoint sau Intersection specificaţi punctul 1 din figura
2.1. UCS-ul este afişat în punctul specificat iar absenţa pătratului din intersecția sistemului
de coordonate, arată că lucraţi într-un sistem de coordonate propriu şi nu în WCS.
4. La crearea unui nou UCS, simbolul său ar trebui afişat în originea sistemului de coordonate
curent. Acest lucru se poate controla prin apariţia semnului + la baza simbolului UCS-ului.
Dacă UCS-ul nu a fost afişat în noua origine, verificaţi mai întâi dacă există suficient spaţiu
pentru aceasta, prin ajustarea factorului de scară prin comanda Zoom; alternativ, puteți
folosi rotița de la mouse pentru a realiza Zoom In și Zoom Out; totodată afișarea unui sistem
de coordonate se poate controla prin comanda ucsicon; lansarea de la tastatură a comenzii
ucsicon conduce la afișarea la prompterul de comandă a textului: UCSICON Enter an option
[ON OFF All Noorigin Origin Selectable Properties] <ON> (figura 2.3); valorile dintre
parantezele pătrate reprezeintă opțiunile comenzii, ON – realizează afișarea UCS-ului, OFF
– nu afișează UCS-ul; valoarea dintre semnele mai mic – mai mare - <ON> - afișează
valoarea implicită/curentă a parametrului UCSICON.
5. Noul UCS creat anterior trebuie denumit şi salvat. Tastaţi UCS şi apăsaţi Enter. Printre
opţiunile puse la dispoziţie în cadrul acestei comenzi, există opțiunea Save care se alege
prin tastarea S și apoi Enter. La următorul prompter, Enter name to save current UCS or [?]:,
vi se cere să denumiţi noul UCS. Tastaţi Birou şi apăsaţi Enter. În acest moment UCS-ul
curent este salvat cu numele Birou.
În continuare vom desena ansamblul prezentat în figura 2.5, format din birou, fişet şi
scaun. Pentru aceasta vom folosi comenzile Line şi Circle.
După ce se selectează UCS-ul dorit se apasă butonul Set Current şi apoi OK. În acest moment este
restaurat UCS-ul selectat pentru a fi făcut curent.
Puteţi exersa această operaţie dar aveţi grijă ca înainte de a trece la punctul următor UCS-ul curent să
fie UCS-ul Birou.
Fig. 2.6. Definirea coordonatelor absolute carteziene şi polare faţă de un sistem de referinţă.
Coordonatele relative se definesc faţă de ultimul punct introdus în cadrul aceleiaşi comenzi. De
exemplu, pentru a construi segmentul AB, având datele reprezentate în figura 2.6, se procedează în
felul următor: primul punct, A, se defineşte utilizând coordonatele absolute carteziene xA, yA; al doilea
punct, B, se poate defini prin:
- coordonatele relative carteziene: @x,y, unde @ defineşte utilizarea coordonatelor relative
iar x şi y reprezintă proiecţiile pe axele Ox, respectiv Oy ale distanţei dintre cele două
puncte;
- coordonatele relative polare: @l<, unde @ defineşte utilizarea coordonatelor relative, l
reprezintă distanţa dintre punctul B şi A iar reprezintă unghiul dintre segmentul AB şi axa Ox
(faţă de care se definesc unghiurile).
6. Primul element desenat va fi fişetul. Acesta este reprezentat printr-un pătrat cu latura de
700 mm. Desenaţi acest element, folosind comanda Line, iar ca punct de plecare colţul din
stânga jos al fişetului care are coordonatele 1200,4700 faţă de UCS-ul creat anterior.
7. Folosind comanda Line, reprezentaţi biroul, având ca punct de plecare colţul din stânga jos,
de coordonate 2200,4700.
În momentul în care toate elementele care definesc cercul au fost declarate, acesta este desenat
automat, nefiind nevoie de apăsarea tastei Enter pentru a executa comanda.
9. Utilizând comanda Mirror, reprezentaţi postul de lucru din partea dreaptă sus: elementele
care trebuie oglindite sunt reprezentate de postul desenat anterior iar ca linie de oglindire
definiţi o linie verticală care să împartă încăperea în două părţi egale.
10. Posturile de lucru din partea de jos vor fi reprezentate tot cu comanda Mirror, setul de
selecţie fiind compus din cele două posturi aflate în partea superioară, iar linia de oglindire
este o linie orizontală mediană.
În acest moment desenul dumneavoastră trebuie să arate ca în figura 2.8.
11. Pentru a reprezenta peretele despărţitor din partea de sus a desenului folosiţi comanda
Line, cu punct de plecare mijlocul peretelui interior. Acest perete este format din 2 elemente:
primul, paralel cu axa Y are lungimea de 3000; al doilea, cu lungimea de 3500 este paralel
cu axa X, aşa cum se vede în desenul de referinţă.
12. Pentru următoarele elemente folosiți coordonatele relative polare. Al doilea perete are ca
punct de plecare mijlocul peretelui interior din partea de jos a desenului şi este format din 3
elemente: primul, paralel cu axa Y are o lungime de 2500; al doilea are o lungime de 1500 şi
face unghi de 45o cu axa X; al treilea este paralel cu axa X şi are lungimea de 2700.
13. Salvaţi desenul folosind comanda Save din meniul File şi apoi închideţi acest desen
folosind comanda Close din meniul File.
