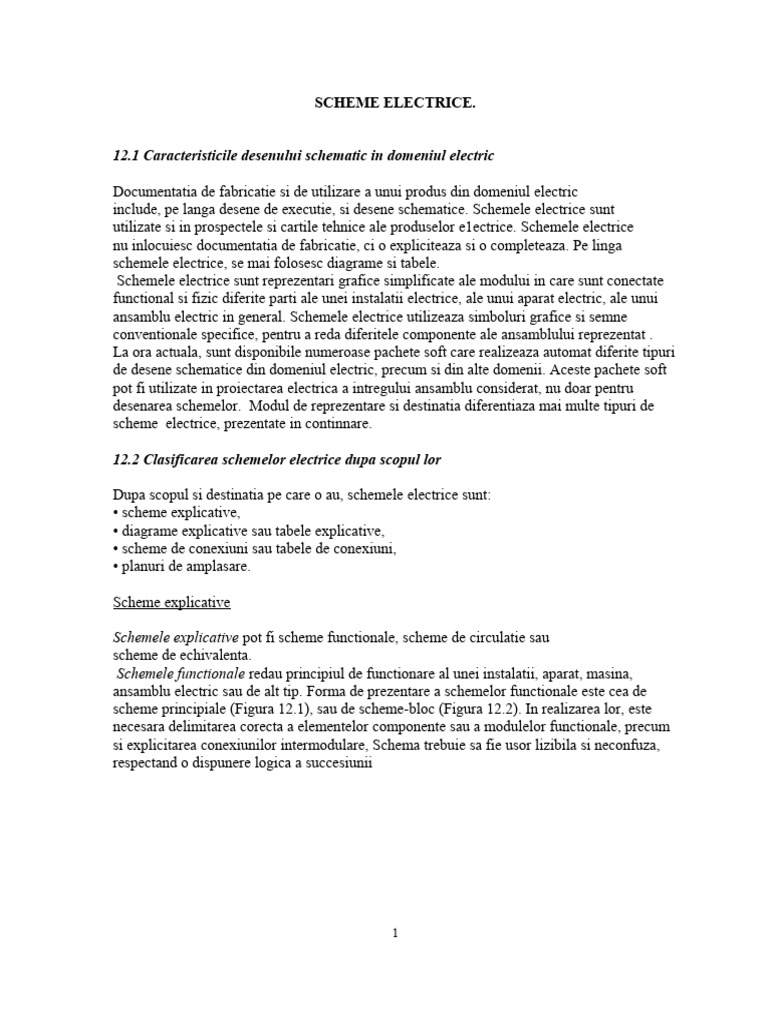

SCHEME ELECTRICE.

12.1 Caracteristicile desenului schematic in domeniul electric

Documentatia de fabricatie si de utilizare a unui produs din domeniul electric

include, pe langa desene de executie, si desene schematice. Schemele electrice sunt
utilizate si in prospectele si cartile tehnice ale produselor e1ectrice. Schemele electrice
nu inlocuiesc documentatia de fabricatie, ci o expliciteaza si o completeaza. Pe linga
schemele electrice, se mai folosesc diagrame si tabele.
Schemele electrice sunt reprezentari grafice simplificate ale modului in care sunt conectate
functional si fizic diferite parti ale unei instalatii electrice, ale unui aparat electric, ale unui
ansamblu electric in general. Schemele electrice utilizeaza simboluri grafice si semne
conventionale specifice, pentru a reda diferitele componente ale ansamblului reprezentat .
La ora actuala, sunt disponibile numeroase pachete soft care realizeaza automat diferite tipuri
de desene schematice din domeniul electric, precum si din alte domenii. Aceste pachete soft
pot fi utilizate in proiectarea electrica a intregului ansamblu considerat, nu doar pentru
desenarea schemelor. Modul de reprezentare si destinatia diferentiaza mai multe tipuri de
scheme electrice, prezentate in continnare.

12.2 Clasificarea schemelor electrice dupa scopul lor

Dupa scopul si destinatia pe care o au, schemele electrice sunt:

• scheme explicative,
• diagrame explicative sau tabele explicative,
• scheme de conexiuni sau tabele de conexiuni,
• planuri de amplasare.

Scheme explicative

Schemele explicative pot fi scheme functionale, scheme de circulatie sau

scheme de echivalenta.
Schemele functionale redau principiul de functionare al unei instalatii, aparat, masina,
ansamblu electric sau de alt tip. Forma de prezentare a schemelor functionale este cea de
scheme principiale (Figura 12.1), sau de scheme-bloc (Figura 12.2). In realizarea lor, este
necesara delimitarea corecta a elementelor componente sau a modulelor functionale, precum
si explicitarea conexiunilor intermodulare, Schema trebuie sa fie usor lizibila si neconfuza,
respectand o dispunere logica a succesiunii

1
 Fig. 12.1 Schema principala a unui resistor cilindric cu pelicula fina metalica

Schemele de circulatie redau in general .fluxul de energie, materiale si informatie (Figura

12.3). Schemele respecta principiul sistemic conform caruia orice subsistem trebuie sa aiba
eel putin o intrare si cel putin o iesire, existand totdeauna cel putin un modul de intrare in
sistemu1 global si cel putin un modul de iesre din sistemul global. Aceste module comunica
fiecare cu exterioru1 prin cel putin o cale. Sensul celor trei fluxuri trebuie sa fie de la intrare
spre iesire. Pot exista si conexiuni inverse (iesire-intrare), dar numai in conditiile existentei
conexiunii directe. Aceste legaturi inverse formeaza buclele inverse ("feed-back connections"
in limba engleza), de autoreglare a sistemului.
Uneori, schemele de circulatie se suprapun partial sau total eu schemele-bloc
(Figura 12.2)

Fig. 12.2. Schema- bloc a unui osciloscop, cu evidentierea modulelor componente

a intrarilor si iesirilor
2
Figura 12.3. Bilantul de pureri active la masinile sincrone cu excitatie independenta, in regim de motor si
respectiv de generator

Schemele de echivalenta definesc modalitati de inlocuire formala a unor elemente de circuit

electric in vederea realizarii anumitor calcule tehnice (Figura 12.4).

Figura 12.4 Schema electrica echivalenta a transformatorului cand sunt

considerate si pierderile in fier

Diagramele explicative sau tabelele explicative furnizeaza informatii aditionale pentru

schemele explicative (succesiuni, secvente de operatii si actiuni, timpi de actionare, intervale
de lucru, etc.).
Schemele de conexiuni si tabele de conexiuni sunt extrem de utile in procesul tehnologic de
fabricatie, la realizarea fizica a conexiunilor, la verificarea corectitudinii lor, precum si la
depanarea produsului. Aceste scheme si tabele de conexiuni pot fi elaborate separat pentru
conexiunile interioare, pentru cele exterioare precum si pentru bornele produsului
(conductoarele interioare si exterioare conectate la bornele produsului). In forma sintetica,
schemele de conexiuni (sau tabelele) pot sa apara si in prospectul unui produs, pentru a oferi
utilizatorului scurte detalii asupra modului de conectare al acestuia . Schemele de conexiuni
pot cuprinde informatii privind tipul si lungimea cablurilor sau a conductoarelor de legatura.
3
In cazul unor scheme de conexiuni complicate, se pot trasa numai capetele conexiunilor, cu
indicarea adresei capatului opus (Figura 12,5)

Figura 12.5 Schema de conexiuni interioare a unui panou de actionare, cu reprezentare intrerupta a
conductoarelor

Planurile sau tabelele de amplasare (numite si "scheme de montaj") redau dispunerea

spatiala a componentelor unei instalatii electrice, modul de incadrare in ambient (Figura
12.6).

4
Figura 12.6 Planul de amplasare al unei instalatii electrice de apartament

12.3 Scheme electrice. Metode de reprezentare

Dupa metoda de reprezentare, desenele schematice pot fi clasificate in mai multe moduri :
• dupa numarul de conductoare, elemente sau dispozitive reprezentate prin acelasi semn
conventional se deosebesc scheme monofilare si respectiv scheme multifilare (Figura 12.7).
Schemele monofilare pot reda doua sau mai multe conductoare printr-o singura linie. Un set
de aparate sau elemente de circuit similare se poate reprezenta printr-un singur simbol sau
semn conventional. Spre deosebire de acestea, schemele multifilare diferentiaza fiecare
conductor printr-o lillie de desen, fiecare aparat printr-un simbol (Figura 12.7).

Figura 12.7 Schema monofilara(a) si respectiv trifilara(b) a unui circuit electric

• dupa dispunerea semnelor conventionale ale elementelor componente dintr-un aparat,
instalatie, se diferentiaza reprezentari asamblate, reprezentari semiasamblate si reprezentari
desfasurate (Figura 12.8). Intr-o reprezentare asamblata, elementele componente ale unui
aparat, dispozitiv, sunt reprezentate grupat (Figura 12.8 a, contactorul K1, releul termic F4).

5
Figura 12.8 Reprezentarea asamblata (a), semiasamblata (b) si desfasurata (c) a unui circuit electric

 Intr-o reprezentare semiasamblata elementele ce compun un aparat, un dispozitiv sunt

reprezentate dispersat in schema electrica, ceea ce faciliteaza intelegerea modului de
functionare, dar sunt desenate si legaturile mecanice dintre acestea (Figura 12.8,
contactorul Kl si releul termic F4). Pentru schemele complexe, exista riscul unor confuzii
intre legaturile mecanice si cele electrice.
 O reprezentare desfasurata asigura claritatea maxima a schemei d.p.d.v. electric, dar
diferitele componente ale unui dispozitiv, aparat sunt dispersate in schema, fapt ce
abstractizeaza schema d.p.d.v, fizic, Toate partile componente ale aceluiasi dispozitiv
sau aparat electric vor fi notate cu acelasi simbol (Figura 12.8, contactorul K1, releul
termic F4).
 dupa respectarea pozitiei relative a aparatelor (adica a dispunerii topografice),
rezulul scheme ill care pozitiile relative ale componentelor schemei corespund cu
dispunerea lor fizica. Astfel de reprezentari sunt sunt utile in realizarea schemelor de
conexiuni, a celor arhitecturale si a celor de retele.

Utilitatea schemelor de circuite electrice

Schemele de circuite sunt cele mai "clasice" scheme din domeniul electric. Ele
pun in evidenta structura circuitului electric, fiind indispensabile in definirea functiilor
electrice ale acestuia, Schemele de circuite utilizeaza pentru diferitele componente de circuit
simboluri si semne conventionale standardizate pe plan international, evidentiind si legaturile
electrice dintre componente.
Forma cea mai clara a schemelor de circuite este reprezentarea desfasurata. Pentru
identificarea diferitelor componente ale unui aparat electric, toate partile sale, dispersate in
schema in diferite pozitii, vor fi notate prin acelasi identificator literal-numeric. Reperul de
identificare se inscrie in stanga (deasupra) aparatului, iar codul bornelor in dreapta
(dedesubt).
Dispunerea fizica a componentelor circuitului electric este omisa, precum si redarea modului
de fixare mecanica, prevaland redarea clara si logica a structurii acestuia.
Schemele de circuite electrice nu tin seama de dimensiunile fizice ale reperelor si
subansamblelor electrice.
Schemele de circuite sunt utile nu numai in fabricatia produsului, dar si in depanarea si
intretinerea ulterioara a acestuia.
6
Reguli de baza in reprezentarea schemelor de circuite electrice

Aparent simple prin elementele grafice pe care le contin, schemele pentru circuite electrice se
supun anumitor regu1i de desenare, care asigura un aspect lizibil si unitar.
Una din regulile esentiale se refera la utilizarea unor simboluri si semne conventionale
standardizate pe plan international pentru elementele de circuit, simboluri bine-cunoscute
care nu necesita neaparat o enumerare in acest cadru.
In desenarea unei scheme de circuit electric, se recomanda gruparea elementelor de circuit
care realizeaza o functie de baza, chiar daca fizic, acestea nu apartin aceleiasi unitati
constructive. Succesiunea grupelor functionale trebuie sa corespunda succesiunii operatiilor
sau transmisiei semnalului. Este preferabil ca aceasta succesiune sa fie directionata grafic de
la stanga la dreapta si/sau de sus in jos
(circuitul din Figura 12.9, avand ca intrare "Antena", si ca iesire "Iesirea audio") .

Fig.12.9 schema unui radioreceptor pentru gama UUS

Liniile din schema care simbolizeaza conductoare trebuie sa fie reprezentate cu

cat mai putine incrucisari si schimbari de directie (Figura 12.10). Se vor evita liniile
de conexiune foarte lungi.

Fig. 12.10. Reprezentarea optima a liniilor conductoare

7
Derivatiile (intalnirea a doua sau mai multe conductoare), nodurile de circuit se reprezinta
cu punct ingrosat (preferabil) (Figura 12. 11 a, Figura 12.9) sau cu un cerculet (Figura 12.11
b). lntr-o aceeasi schema, toate derivatiile se reprezinta in acelasi mod.

Fig. 12.11 Reprezentarea derivatiilor in schemele de circuit

Incrucisarile liniilor conductoare (intersectiile aparente, rezultate din desenare) nu se

marcheaza prin nici un semn distinctiv (Figura 12.12 a). Uneori, pentru a evidentia absenta
punctului comun, una din linii cuprinde un arc ocolitor (Figura12.12 b). Pentru incrucisari
desenate paralel, este recomandabil ca ocolirile sa fie desenate pe aceeasi directie (Figura
12.12 c).

Fig.12.12. Reprezentarea incrucisarilor ( intersectii aparente ) de linii conductoare

Pentru a evita confuziile, doua linii conductoare care se incruciseaza nu trebuie

sa isi schimbe directia chiar in punctul de incrucisare (Figura 12.13), ci intr-un punct
apropiat de incrucisare.

Fig. 12.13. Schimbarea de directie a unei linii conductoare in apropierea unei incrucisari

Daca spatiul permite, se recomanda trasarea perpendiculara a doua conductoare care se

incruciseaza (Figura 12.14).

8
 Fig. 12.14 Reprezentarea unei incrucisari de linii conductoare

In cazul conectarii a doua elemente de circuit similare, dispuse in circuite simetrice, se

recomanda incrucisarea oblica a conductoarelor (Figura 12.15)

Figura 12.15 Schema de circuit electric simetric, incluzand incrucisari oblice de

conductoare (circuit basculant astabil)
Pe o schema de circuit .realizata desfasurat, fiecarui element trebuie sa i se
asocieze un reper de identificare (Figura 12.16), in asa fel incat apartenenta la un
anumit aparat electric a tuturor elementelor componente sa apara fara ambiguitate,
pozitia fiecarui semn conventional fiind usor si rapid observabila pe schema.

Fig. 12.16 Schema de circuit, cu repere de identificare a elementelor si a subansamblurilor

Alimentarile pot fi reprezentate prin linii, prin semne conventionale ("+","- ","~"), sau
combinatia lor (Figura 12.17 a, b, c). O dispunere clara se obtine plasand circuitele intre
douii linii paralele ce reprezinta alimentarile (Figura 12.15).

9
 Fig. 12.17. Reprezentarea alimentarilor
Elementele similare din circuite se recomanda sa fie aliniate. Elementele similare din circuite
verticale vor fi aliniate pe orizontala (Figura 12.18 a), iar ce1e din circuite orizontale vor fi
aliniate pe verticala (Figura 12.18 b).

Fig. 12.18 Alinierea elementelor similare de circuit

Conexiunile intre elementele legate functional trebuie sa fie scurte, pentru ca legatura lor
functionala sa fie usor vizibila.
Pentru evidentierea pe schema de circuite a unitatilor functionale sau constructive, astfel de
grupari se incadreaza cu linie-punct subtire. Forma conturului de incadrare este un poligon cu
unghiuri drepte (Figura 12.16, Figura 12.24, Figura12.25).
Daca o linie de circuit se intrerupe pe o fila, ea fiind continuata pe o alta fila de desen, se va
folosi o reperare cu numarul filei continuatoare si eventual numarul schemei (Figura 12.19
a). Daca pe o anumita schema sunt necesare mai multe astfel de referinte la o aceeasi fila,
referintele vor fi diferentiate prin litere minuscule (Figura12.19 b).

Fig. 12.19. Referinte pentru linii conductoare intrerupte si care se continua pe alte file de documentatie

10
Liniile comune de alimentare pot fi suprimate, ele fiind inlocuite cu referinte adecvate
(Figura 12.20)

Fig. 12.20 Reperarea conductoarelor de alimentare prin tensiunile de alimentare

Pentru recunoasterea rapida a unor circuite fundamenta1e (punte, etaje de arnplificare, filtre,
etc.), aceste circuite vor fi desenate uniform, iar adaugarea unor elemente suplimentare nu
trebuie sa deformeze modelul de baza. O retea pasiva cu doua borne va avea bomele pe
aceeasi parte (Figura 12.21), iar o retea pasiva cu 4 borne va avea bomele in colturile unui
dreptunghi (Figura 12.22). O punte va fi desenata conform schemelor din Figura 12.21 a
(preferabil), sau b, sau c.

Fig. 12.21. Retea pasiva cu doua borne( ambele borne sunt desenate pe stanga)

11
Daca reprezentarile grafice sunt insuficiente pentru transmiterea tuturor informatiilor privind
structura si functionarea circuitului, schema de circuit se completeaza cu note explicative sau
cu tabele.
Daca pe anumite scheme de circuite electrice se doreste reprezentarea legaturilor mecanice
intre componente, acestea vor fi desenate cu linie intrerupta subtire (Figura 12.24,Figura
12.25) .

12
12.5 Semne conventionale utilizate in schemele electrice

13
14
Scheme de conexiuni utilizate la comutatoarele de instalatii

15
