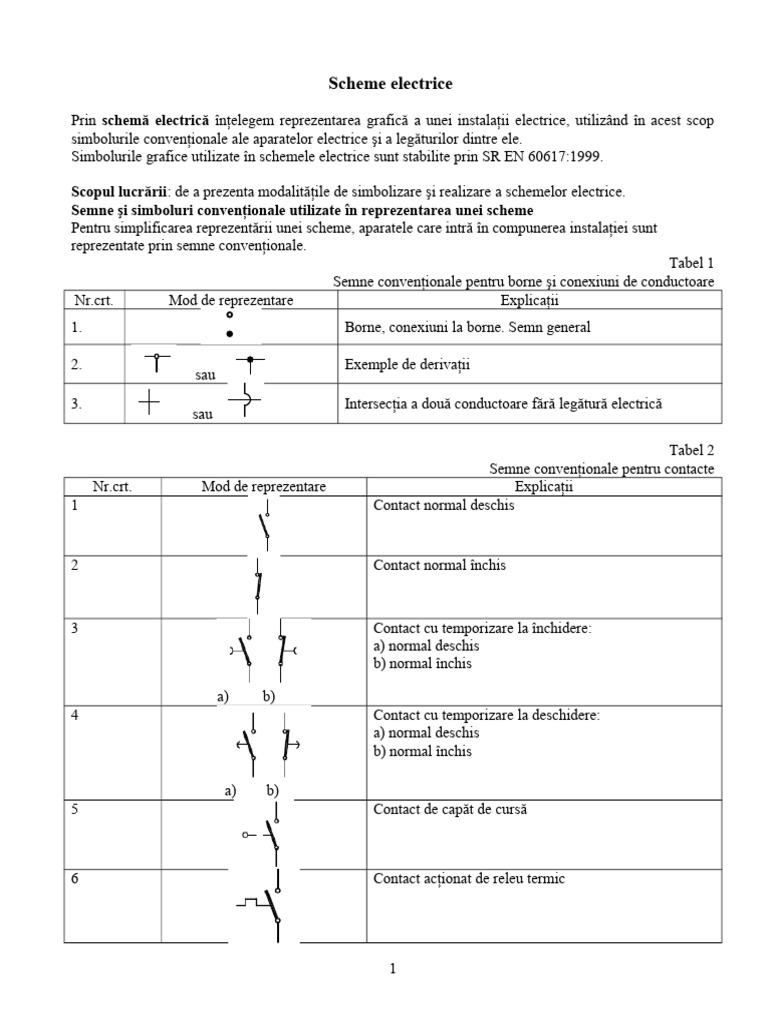

Scheme electrice
Prin schemă electrică înţelegem reprezentarea grafică a unei instalaţii electrice, utilizând în acest scop
simbolurile convenţionale ale aparatelor electrice şi a legăturilor dintre ele.
Simbolurile grafice utilizate în schemele electrice sunt stabilite prin SR EN 60617:1999.
Scopul lucrării: de a prezenta modalităţile de simbolizare şi realizare a schemelor electrice.
Semne şi simboluri convenţionale utilizate în reprezentarea unei scheme
Pentru simplificarea reprezentării unei scheme, aparatele care intră în compunerea instalaţiei sunt
reprezentate prin semne convenţionale.
Tabel 1
Semne convenţionale pentru borne şi conexiuni de conductoare
[Link]. Mod de reprezentare Explicaţii
1. Borne, conexiuni la borne. Semn general
2. Exemple de derivaţii
sau
3. Intersecţia a două conductoare fără legătură electrică
sau
Tabel 2
Semne convenţionale pentru contacte
[Link]. Mod de reprezentare Explicaţii
1 Contact normal deschis
2 Contact normal închis
3 Contact cu temporizare la închidere:
a) normal deschis
b) normal închis
a) b)
4 Contact cu temporizare la deschidere:
a) normal deschis
b) normal închis
a) b)
5 Contact de capăt de cursă
6 Contact acţionat de releu termic
1
În funcţie de poziţia lor faţă de starea aparatului, contactele pot fi normal deschise, normal închise sau
comutabile. Prin starea normală a unui aparat se înţelege acea stare în care nu există curent în nici unul
din circuitele schemei şi orice forţă care acţionează asupra contactelor mobile este nulă.
Contactele normal deschise sunt acele contacte care sunt deschise în starea normală. Contactele
normal închise sunt acele contacte care sunt închise în starea normală.
Tabel 3
Semne convenţionale pentru butoane, comutatoare, controlere, chei de comandă
[Link]. Mod de reprezentare Explicaţii
Buton de comandă cu revenire
a) automată:
a) cu contact normal deschis
b) cu contact normal închis
b)
Buton de comandă cu blocaj
mecanic:
a) b)
a) cu contact normal deschis
b) cu contact normal închis
Întrerupător cu pârghie în aer:
a) monopolar
b) bipolar
c) tripolar
Comutator cu „n” direcţii
manevrabil în sarcină fără poziţia
de „0”
Priză şi fişă:
a) priză
a) b) b) fişă
c) priză şi fişă asamblate
c)
2
Tabel 4
Aparate electrice diverse
[Link]. Mod de reprezentare Explicaţii
Lampă de semnalizare (iluminat)
Lampă de semnalizare cu pâlpâire
Hupă (avertizor sonor)
Sonerie
Buzer
Siguranţă fuzibilă
Releu termic
Bobină de releu electromagnetic sau de
contactor
Bobină de releu cu temporizare la:
a) acţionare
b) revenire
a) b)
Cleme de şir
Pilă electrică sau acumulator (linia mai lungă
reprezintă polul pozitiv),
Legare la:
a) pământ
b) masă
a) b)
Defect electric
3
Tabel 5
Maşini electrice
[Link]. Mod de reprezentare Explicaţii
1 Motor asincron trifazat cu:
a) rotorul în scurt circuit
b) rotor cu inele (bobinat)
a) b)
2 Motor de curent continuu cu excitaţie separată pe
bază de magnet permanent
3 Transformator de tensiune monofazat
4 Autotransformator:
a) monofazat
b) trifazat, conexiune în stea
a) b)
Tabel 6
Notaţiile bornelor motoarelor electrice
[Link]. Numărul Mod de reprezentare Explicaţii
bornelor Început Sfârşit
1. 6 A, B, C X, Y, Z Bobinajul statorului maşinilor trifazate
2. 3 sau 4 A, B, C; D Idem, legate în stea
3. 3 A, B, C Idem, legate în triunghi
Tabel 7
Litere utilizate în simbolizarea aparatelor sau maşinilor electrice
Nr. crt. Grupa de aparate sau maşini Simbol Explicaţii
1. Întrerupătoare a Separatoare, întrerupătoare automate,
echipamente pentru pornire automată etc.
2. Întrerupătoare auxiliare b Comutatoare, butoane de comandă, şi
separaţie, fişe de priză, limitatoare de cursă
etc.
3. Contactoare c Contactoare de putere
4. Contactoare auxiliare d Contactoare (relee) de comandă, de timp
5. Dispozitive de protecţie e Siguranţe, relee de protecţie, relee centrifugale
etc.
6. Avertizore luminoase şi acustice g Avertizoare optice, relee de semnalizare,
sonerii, hupe etc.
Schemele electrice cuprinse în documentaţia tehnică a unui produs, a unei instalaţii servesc la
execuţia, montarea, exploatarea şi depanarea lor.
Scheme electrice explicative: permit înţelegerea funcţionării sau efectuarea calculelor de proiectare.
4
Schemele funcţionale: permit prezentarea structurii şi a principiului de funcţionare a unei maşini instalaţii.
