CCNA2

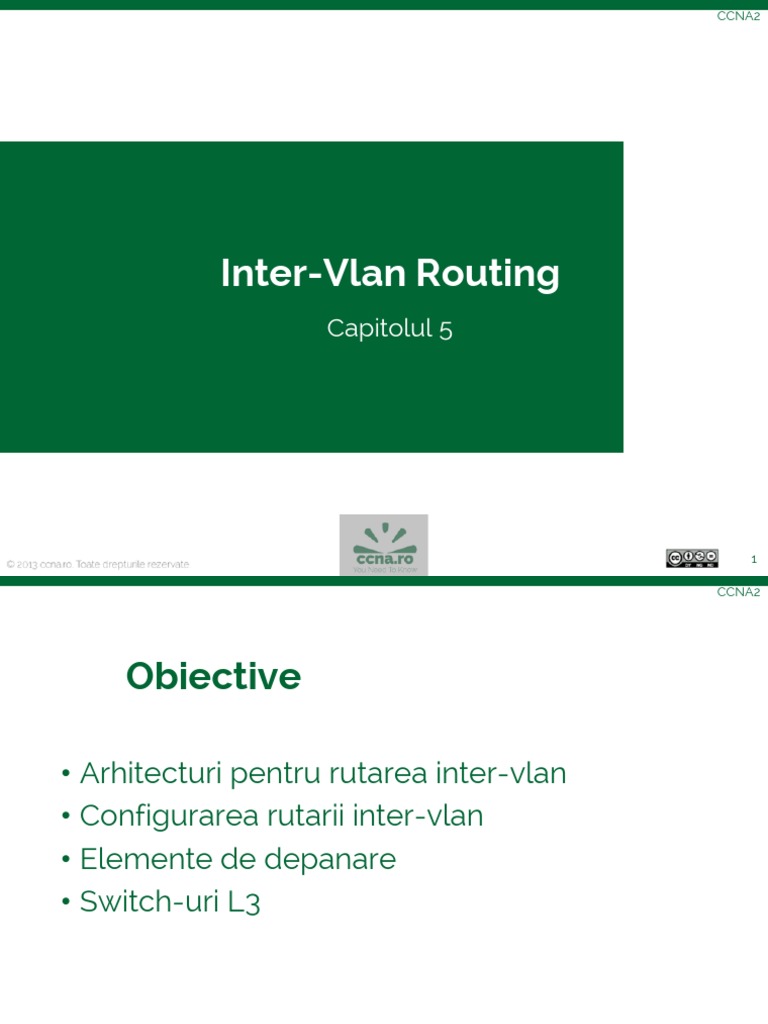

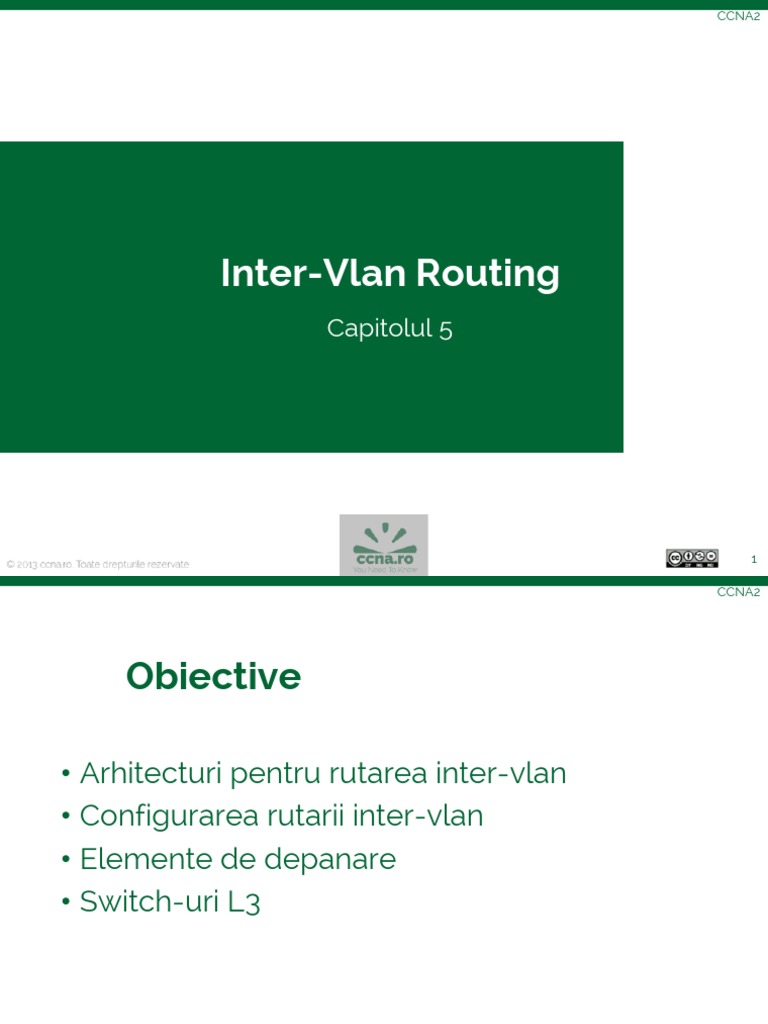

Inter-Vlan Routing
Capitolul 5

CCNA2

Obiective
Arhitecturi pentru rutarea inter-vlan
Configurarea rutarii inter-vlan
Elemente de depanare
Switch-uri L3

CCNA2

Arhitecturi pentru
rutarea inter-vlan
Capitolul 5

CCNA2

Introducere
Vlan-urile permit crearea de zone separate la
nivel 3 OSI peste un mediu de nivel 2 compus
din switch-uri
Comunicatia inter-zone se poate face doar prin
intermediul unui echipament de retea de nivel 3
O data cu rutarea, echipamentul de L3 poate
impune si politici specifice de acces intre zone

CCNA2

Metoda ne-optimizata
Se bazeaza pe rutere cu multiple
interfete fizice, cate una pentru fiecare
VLAN
VLAN 20
Legaturile de la switch la router poarta
fiecare cate un singur vlan
Metoda are o eficienta scazuta si
nu scaleaza in mediile de productie
unde putem intalni zeci sau sute
VLAN 20
de vlan-uri
Traficul intre switch si router circula
fara tag de vlan
10.0.20.1/24

VLAN 30

VLAN 30

10.0.30.1/24
5

CCNA2

Metoda Router on a Stick

Exista o singura legatura intre switch
Subinterfete
si router indiferent de numarul de
L3
vlan-uri
Portul de pe switch catre router este
trunk
trunk si transporta toate vlan-urile
Pe router, pe interfata fizica catre switch,
exista cate o subinterfata L3 pentru
fiecare vlan
VLAN 20
Traficul este directionat catre o anume
subinterfata in functie de tag-ul de vlan

10.0.20.1/24

VLAN 30
VLAN 20

VLAN 30

10.0.30.1/24
6

CCNA2

Switch-uri multilayer
Switch-urile multilayer pot lua decizii de transmitere a traficului pe baza adresei din
header-ul de L3
Switch-ul L3 din diagrama are leagturi trunk cu switch-urile L2
Pe fiecare dintre trunk-uri circula toate

L3 switch

sau o parte dintre vlan-urile ce trebuiesc

rutate, in functie de politicile de redundanta
trunk

si evitare a buclelor implementate

Sw-ul L3 are cate o interfata L3 logica (SVI)

switch L2

switch L2

pentru fiecare vlan si poate realiza rutarea intre vlan-uri,

trunk

eliminand nevoia unui router clasic

switch L2

Switch L2

Vlan 10

Vlan 20

Vlan 30

Vlan 40

CCNA2

Configurarea
rutarii inter-vlan
Capitolul 5

CCNA2

Configurarea metodei neoptimizate

R1(config)#interface g0/0
R1(config-if)#ip add 10.0.20.2 255.255.255.0
R1(config-if)#no shutdown

G0/0

R1(config-if)#interface g0/1
R1(config-if)#ip add 10.0.30.2 255.255.255.0

VLAN 20

G0/1

VLAN 30

R1(config-if)#no shutdown
S1(config)#vlan 20

Fa0/4

Fa0/5

S1(config-vlan)#exit
S1(config)#vlan 30
S1(config-vlan)#exit

Fa0/11

Fa0/6

S1(config)# interface fa 0/11

S1(config-if)#switchport access vlan 20

VLAN 20

VLAN 30

S1(config-if)#exit

S1(config)#interface fa 0/6
S1(config-if)#switchport access vlan 30
S1(config-if)#interface fa 0/4
S1(config-if)#switchport access vlan 20
S1(config-if)# interface fa 0/5
S1(config-if)#switchport access vlan 30

10.0.20.1/24

10.0.30.1/24
9

CCNA2

Configurare Router on a stick

R1(config)#interface g0/0.20

R1(config-subif)#encapsulation dot1q 20
R1(config-subif)#ip address 10.0.20.2 255.255.255.0

G0/0

R1(config-subif)#interface g0/0.30
R1(config-subif)#encapsulation dot1q 30

VLAN 20

VLAN 30

R1(config-subif)#ip address 10.0.30.2 255.255.255.0

R1(config-subif)#exit

Fa0/4

R1(config)#int g 0/0
R1(config)#no shutdown

S1(config)#vlan 20

Fa0/11

Fa0/6

S1(config-vlan)#vlan 30
S1(config-vlan)#interface fa 0/4

VLAN 20

VLAN 30

S1(config-if)#switchport mode trunk

S1(config-if)# interface fa 0/11
S1(config-if)#switchport mode access

S1(config-if)#switchport access vlan 20

S1(config-if)# interface fa 0/6
S1(config-if)#switchport mode access
S1(config-if)#switchport access vlan 30

10.0.20.1/24

10.0.30.1/24
10

CCNA2

Elemente de
depanare
Capitolul 5

11

CCNA2

Depanarea problemelor pe switch

Show interfaces int-id switchport
Show interfaces trunk
Show mac address-table
Show run
Show vlan

12

CCNA2

Depanarea problemelor pe router

Show interface
Show run
Show ip interface [brief]
Show ip route
Ping

13

CCNA2

Switch-uri L3
Capitolul 5

14

CCNA2

Concepte teoretice
Un switch multilayer suporta 2 tipuri de interfete L3:
Port rutat similar cu cele care se gasesc pe routere
SVI Interfata logica ce nu are corespondent in interfetele fizice

Sunt suportate protocoale de rutare diferite in functie de

platforma si de versiunea de IOS
Modelele superioare realizeaza deciziile de transmitere a
traficului in hardware folosind CEF
Un switch este consiferat multilayer atunci cand suporta
configurarea a cel putin 2 interfete L3

15

CCNA2

Configurare (1)
PC 2 va putea da ping in Lo 0 si PC 1
SW 2 este preconfigurat

Lo 0
192.168.1.1/27
G0/1
10.0.20.10/24

Etape
SDM template
Interfetele L3 pe SW 1
Rute statice pe R 1

Fa0/3

R1

SW 1

SW 2

Fa0/2

Fa0/1

PC 1

Vlan 20: 10.0.20.2/24

PC 2

Vlan 30: 10.0.30.2/24

16

CCNA2

Configurare (2)
Lo 0
192.168.1.1/27

R1(config)#ip route 10.0.30.0 255.255.255.0 g0/1

S1(config)#sdm prefer lanbase-routing

G0/1

S1(config)#do copy run start

10.0.20.10/24

S1(config)# do reload
S1(config)#ip routing
S1(config)#interface fa 0/1

Fa0/3

R1

SW 1

SW 2

S1(config-if)#switchport access vlan 20

S1(config-if)# interface vlan 20
S1(config-if)#ip address 10.0.20.1 255.255.255.0
S1(config-if)#no shut

Fa0/2

Fa0/1

S1(config-if)#interface vlan 30
S1(config-if)#ip address 10.0.30.1 255.255.255.0

PC 1

PC 2

S1(config-if)#no shut
S1(config)#ip route 0.0.0.0 0.0.0.0 10.0.20.10

Vlan 20: 10.0.20.2/24

Vlan 30: 10.0.30.2/24

17

CCNA2

Depanare
Pot aparea probleme cu:

Vlan-uri
SVI-uri
Rutare
Adresare IP

Se folosesc comenzile deja discutate pentru

identificarea problemelor pe rutere si switchuri

18

CCNA2

Rezumat
Routare inter-vlan
Metoda neoptimizata
Router on a stick
Switch-uri multilayer

Elemente de configurare
Elemente de depanare

19
