T.C.D.

Laborator 1

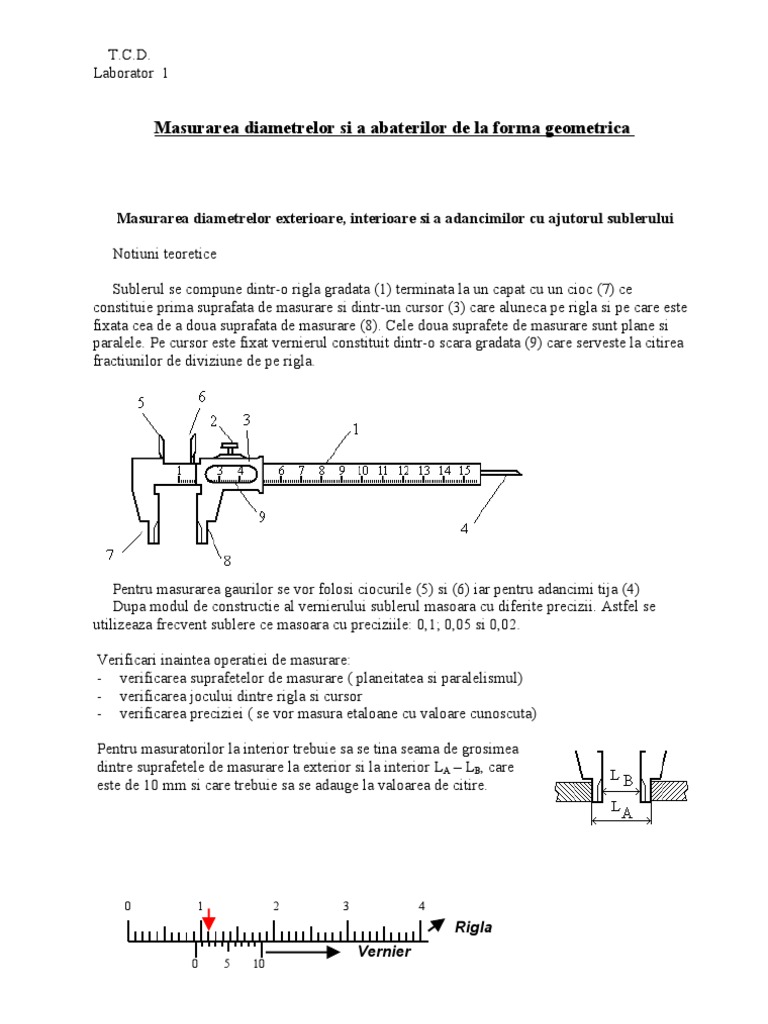

Masurarea diametrelor si a abaterilor de la forma geometrica

Masurarea diametrelor exterioare, interioare si a adancimilor cu ajutorul sublerului

Notiuni teoretice

Sublerul se compune dintr-o rigla gradata (1) terminata la un capat cu un cioc (7) ce
constituie prima suprafata de masurare si dintr-un cursor (3) care aluneca pe rigla si pe care este
fixata cea de a doua suprafata de masurare (8). Cele doua suprafete de masurare sunt plane si
paralele. Pe cursor este fixat vernierul constituit dintr-o scara gradata (9) care serveste la citirea
fractiunilor de diviziune de pe rigla.

Pentru masurarea gaurilor se vor folosi ciocurile (5) si (6) iar pentru adancimi tija (4)
Dupa modul de constructie al vernierului sublerul masoara cu diferite precizii. Astfel se
utilizeaza frecvent sublere ce masoara cu preciziile: 0,1; 0,05 si 0,02.

Verificari inaintea operatiei de masurare:

- verificarea suprafetelor de masurare ( planeitatea si paralelismul)
- verificarea jocului dintre rigla si cursor
- verificarea preciziei ( se vor masura etaloane cu valoare cunoscuta)

Pentru masuratorilor la interior trebuie sa se tina seama de grosimea

dintre suprafetele de masurare la exterior si la interior LA – LB, care
este de 10 mm si care trebuie sa se adauge la valoarea de citire.

0 1 2 3 4
Rigla
Vernier
0 5 10
 T.C.D.
Laborator 1

Masurarea diametrelor exterioare, interioare si a adancimilor cu ajutorul micrometrului

Micrometrele se bazeaza pe functionarea mecanismului surub – piulita. Au o suprafata de

masurare fixa (1) si o suprafata mobile reprezentata prin suprafata frontala a tijei micrometrice
(3). Tija se infileteaza intr-o piulita fixa (4) si cu ajutorul unui dispozitiv se leaga de un tambur
(5) care este prevazut cu 50 de diviziuni. Deoarece surubul micrometric are pasul p=0,5 mm, la o
rotatie a tamburului (5) suprafata de masurare avanseaza axial cu 0,5 mm. Rezulta ca la citirea
cu o diviziune de pe tambur suprafata (2) se deplaseaza axial cu marimea Vd

P 0,5
Vd = = = 0,01mm Nd = 50 diviziuni
Nd 50

Tija surubului micrometric este cuprinsa intr-un tambur cilindric (6) pe care este fixate o scara
gradate longitudinala astfel ca distanta dintre doua repere consecutive sa fie egala cu pasul p=0,5
mm. Scara longitudinala este formata dintr-o scara milimetrica si o scara a jumatatilor de
milimetru.

Eroarea de indicatie este exprimata prin relatia:

ϕ ∆ϕ
δ= ∆p + p
360 360

∆ p = eroarea pasului surubului micrometric

∆ ϕ = eroarea de divizare a tamburului
