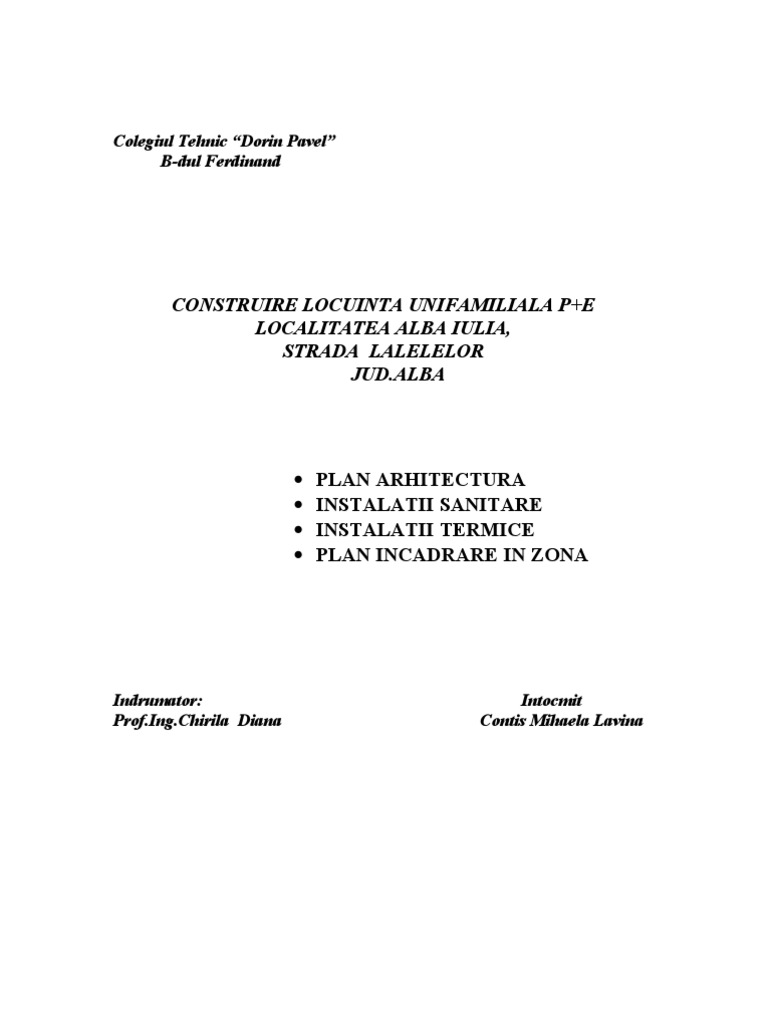

Colegiul Tehnic Dorin Pavel B-dul Ferdinand

CONSTRUIRE LOCUINTA UNIFAMILIALA P+E LOCALITATEA ALBA IULIA, STRADA LALELELOR JUD.ALBA

PLAN ARHITECTURA INSTALATII SANITARE INSTALATII TERMICE PLAN INCADRARE IN ZONA

Indrumator: Prof.Ing.Chirila Diana

Intocmit Contis Mihaela Lavina

Bibliografie 1. Liviu Dumitrescu -Instalatii sanitare -Indrumator de proiectare-instalatii sanitare 2. Asociatia Inginerilor de Instalatii din Romania -Manual de instalatii sanitare -Manula de instalatii termice 3. Normativul I 13-2002 -Normativ pentru proiectarea si executarea instalatiilor de incalzire central 4. Normativul I 9-2009 -Normativ pentru proiectarea si executarea instalatiilor sanitare 5. Normativul C 56-2004 -Normativ pentru verificarea calitatii lucrarilor de constructii si instalatii aferente 6. Legea 10/1995 privind calitatea in constructii

MEMORIU GENERAL Amplasament: intravilanul Municipiului Alba Iulia, strada Lalelelor Propietatea se situeaza in zona de nord a orasului iar pozitia constructiei in propietate se va face conform PLAN DE SITUATIE anexat. Terenul pe care urmeaza a se realize obiectivele de constructii este bine delimitat prin masuratori si se invecineaza pe 2 laturi(est,vest) cu propietati particulare, iar la sud cu drmul de acces neclasat actulamente. Destinatia:construirea unei locuinte unifaniliala in regim de inaltime P+E. Constructia va fi racordata la retelele de energie electrica ,apa si gaz existente in zona. In ce priveste canalizarea , se va racorda la canalizarea stradala. Incalzirea spatiilor se va realize cu microcentrala termica prin montarea in fiecare incapere a corpurilor de incalzire. Clima si fenomenele naturale specifice: Din punct de vedere climatic obiectivul se incadreaza in zona climatica A (cf.STAS 10101/20-90;STAS 10101/21-92) Geologia si seismicitatea Din punct de vedere geomorphologic, perimetrul cercetat se incadreaza in zona de racord a terasei superioare ce se dezvolta pe malul drept al riului Mures cu panta versantiilor adiacenti din partea vestica a amplasamentului.Terenul are o suprafata aproximativ plana cu o usoara cadere spre est,stabil,nefiind depistate forme sau urme de alunecare. Apa subterana sub forma de panza freatica nu a fost interceptata in forajele geotermice executate in zona.Se estimeaza prezenta apei subterane la o adancime de circa 10-20 m de la nivelul terenului natural Zona seismica conform normativului P 100-92, este F(ks=0,08;Tc=0.7)

MEMORIU ARHITECTURA A-Situatia existenta Propietatea de situeaza in nordul orasului Alba Iulia ,fiind situate pe strada Lalelelor. In conformitate cu ridicarea topografica forma terenului este aproximativ dreptunghiulara,cu o deschidere la drumul de acces de 23,51m si o adancime maxima de 58,07m. Propietatea este aproximativ plana si libera de orice tip de constructii. B-Situatia propusa In ce priveste amplasarea noii constructii in propietate se vor respecta rigorile impuse prin Certificatel de Urbanism,respectiv alinierea noii constructii la constructiile invecinate.Terenurile din vecinatatea propietatii sunt construite si cea mai apropiata locuinata este retrasa la 3.00m de la limita propietatii dinspre drum. Locuinta de dezvolata pe doua niveluri:parter si etaj dupa cum urmeaza: Parter-prezinta un acces principal intr-un hol de unde se poate accede in baia parterului,birou,living,bucatarie precum si scara de acces la etaj Inaltimea libera a parterului este de 2.65m. Etajul are continuitate pe intreaga suprafata construita la nivelul parterului.Holul central al etajului comunica cu doua dormitoare si baia de la etaj.Inaltimea libera a etajului este de 2,65m. Structura propusa pentru realizarea locuintei contine:fundatii continue din beton monolit, soclu din beton monolit, planseu peste parter din beton armat, zidarie portanta din caramida eficienta de 25 cm, zidarie de compartimentare structurala de 25 cm realizata din caramida eficienta. Sarpanta este alcatuita dintr-o structura din lemn cu invelitoare din tigla profilata rosie. Temperatura in spatiile interioare constructiei va fi asigurata de agentul termic furnizat de microcentrala termica propie, montata in bucatarie si care functioneaza pe gaz metan.

Pentru asigurarea comportari termotehnice a cladiri in limitele prevazute de indicatorul C I7/1-97 s-au realizat prin proiect urmatoarele masuri: La alcatuirea elementelor de constructie perimetrale s-au prevazut: a) Zidarie de inchidere din caramida eficienta cu grosimea de 25 cm placata cu polistiren expandat cu grosimea de 5 cm; b) Placari cu polistiren expandat de 5 cm ale tuturor centurilor si buiandrugilor din zidaria de inchidere in scopul evitari crearii puntilor termice; c) Izolarea termica a placi la sol cu polistiren expandat de 10 cm; Izolarea termica a sarpantei cu vata minerala de 15 cm In toate spatiile interioare este asigurat iluminatul si ventilatia naturala. Amplasarea acestor obiective nu creeaza servitudini pentru vecinatati , si respecata distantele minime prevazute in codul civil fata de acestea.

Finisaje exterioare:
-soclul, tencuiala hidrofuga Baumit impartita in assize orizontale dese-gri inchis -tencuiala driscuita imparita in assize orizontale dese gri inchis -tencuiala plasticaBaumit-maro pal -tencuiala plasticaBaumit-maro inchis -tamplarie din PVC. cu geam termopan alb -balustrade metalice vopsite-gri -invelitoare din tigla profilata-rosu -placaj gresie maro inchis -jgheaburi si burlane din table Finisaje interioare -zugraveli realizate cu vopsea lavabila alba -pardoeli din parchet laminat si gresie dupa caz -numar niveluri: P+E -inaltime minima +2,65m, fata de cota +0,00 -inaltimea maxima +7,50m, fata de cota +0,00

-inaltimea totala

+8,00m, fata de C.T.S.

Cota +0,00 reprezinta cota pardoselii finite a parterului si se afla la 0,50 m deasupra terenului sistematizat.

MEMORIU TEHNIC Instalatii sanitare:

Prezentul memoriu trateaza in faza PAC solutiile referitoare la realizarea alimentarii cu apa, a canalizarii si a instalatiei sanitare interioare aferente obiectivului Construirea locuinta unifamiliala in localitatea Alba Iulia, str.Lalelelor, jud Alba, beneficiar Contis Mihaela Lavinia. In present in zona de amplasare a noii constructii exista retele de energie electrica, apa ,gaz si canalizare. a) Alimentarea cu apa a cladirii Alimenatarea cu apa rece va fi realizata din reteaua de apa existenta in zona prin executia unui bransament. Bransamentul se va realize din teava PE-ID Dn 25mm.La capatul conductei de bransament este prevazut un camin de apometru in care se va monta apometru propriu-zis , plus robinetele de inchidere si golire.Din caminul de apometru iese o conducta de alimentare cu apa din teava de polietilena PE Dn25mnn, care intra in cladire prin fundatie si iese in bucatarie, conform planselor.Din acest loc distributia se va face cu teava de PP-R.Imediat dupa intrarea in cladire, dupa piesa de trecere se va monta un robinet de inchidere a apei.Toate acestea se vor monta intr-o nisa practicata in peretele bucatariei. Alimentarea cu apa rece si calda se va face prin circuite separate.Aceasta solutie da posibilitatea izolarii instalatie sanitare in caz de defect. Alimentarea cu apa rece a consumatorilor se va face prin conducte de distributie. Conductele si coloanele de legatura vor fi din teava PP-R ingropate in tencuiala, conductele de apa calda se vor monta deasupra celor de apa rece.Obiectele sanitare se vor monta dupa finisarea peretilor si pardoselilor. Pentru realizarea instalatiei se vor folosi urmatoarele tipuri de conducte: Pentru alimentarea cu apa-conducte din polpropilena PPR Dn25mm Pentru distributia apei reci la obiectele sanitare conducte PP-R Dn20mm.

b)Canalizare Instalatia interioara de canalizare se va executa cu tuburi din polipropilena ignifuga sau PVC tip U diametru de 32,40,50,110 mm montate ingropat sau mascat. In bai se vor monta sifoane de pardoseala de 50 mm care vor prelua atat apele de pardoseala cat si lavoare ,cazile de dus/baie si masina de spalat rufe.La realizarea instalatiei interioare de canalizare se va tine seama de pantele de montaj de la obiectele sanitare spre coloana M1 si de racordarea acestora la colectori ce vor iesi din cladire spre caminul CC1. De asemenea conductele de legatura de la spalatoare vor fi montate cu pante normale de curgere spre coloana M1 iar acestea vor fi racordate la colectori ce vor conduce apele uzate in exterior la caminul CC1. Apele uzate vor fi colectate in caminul de canalizare CC2 de unde vor fi deversate la canalizarea stradala prin conducte PVC-U cu diametru de 110 mm.

Instalatii termice:
Incalzirea spatiilor se va realize prin montarea in fiecare incapere a corpurilor de incalzire(radiatoare din tabla sau aluminiu) care au fost astfel dimensionate incat sa asigure necesarul de caldura cerut.Corpurilede incalzire vor fi racordate prin robineti dublu reglaj cu cap thermostatic si reglaj retur si vor fi prevazuti cu robineti de aerisire.Prin utilizarea robinetilor termostati se da posibilitatea incalzirii diferentiate a incaperilor in functie de necesitati in bai se vor monta radiatoare de tip portprosop, in functie de optiunea beneficiarului. Prepararea apei calde menajere se va realize cu ajutorul microcentralei termice, prepararea putandu-se face in mod instantaneu sau cu acumulare. Microcentrala se va monta la parter in bucatarie, conform planselor anexate. Proiectul de alimentare cu gaze naturale se va realize separate de catre un instalator autorizat. Distributia agentului termic de la C.T. la corpurile de incalzire se va face prin conducte si coloana de legatura din cupru(Cu22x1, 18x1, 15x1) montate aparent si fixate cu cleme de prindere.Tinand cont de necesarul

de caldura pentru incalzirea locuintei, puterea minima a microcentralei va fi de 24,00 kW . Dupa terminarea executiei se va trece la umplerea instalatiei si efectuarea urmatoarelor probe: La rece-dupa ce instalatia a fost umpluta cu apa se ridica la presiunea de 1,5 bari La cald- se efectueaza cu apa calda la 80 de grade si are ca scop verificarea etanseitatii, circulatia agentului termic, modul de incalzire a corpurilor de incalzire si comportarea la dilatare si contractare. In organizarea desfasurarea si conducerea activitatii de aparare impotriva incendiilor se tine seama de urmatoarele principii:respectarea reglementarilor in vigoare, prioritatii, dimensionarii optime, colaborarii si conlucrarii cu factorii interesati.Proiectarea si executarea constructiilor, instalatiilor si ale altor amenajari(campinguri,tribune,platforme etc.) se realizeaza astfel incat , in cazul unui incendiu produs in faza de utilizare a acestora, sa asigure urmatoarele cerinte: a) Protectia si evacuarea utilizatorilor, tinand seama de varsta si de starea lor fizica. b) Limitarea pierderilor de bunuri. c) Preintampinarea propagarii incendiului. Protectia pompierilor si a altor forte care intervin pentru evacuarea si salvarea persoanelor, protejarea bunurilor, limitarea si stingerea incendiului , inlaturarea unor efecte negative ale acestuia. Criteriile de performanta privind cerinta de calitate siguranta la foc sunt: riscul de incendiu, rezistenta la foc, preintampinarea propagarii incendiilor, comportarea la foc. Nivelurile de performanta privind siguranta la foc si masurile de prevenire si stingere a incendiilor, stabilite pentru constructii, instalatii si alte amenajari, vor fi prevazute in documentatiile tehnice de organizare, sistematizare si amenajare a teritoriului, precum si in documentatiile tehnice de proiectare si de executare a constructiilor si instalatiilor. Planurile de protectie impotriva incendiilor sunt:planul de evacuare , planul de depozitare a materialelor periculoase si planul de interventie.Autospeciale, utilaje, instalatiile, echipamentele,

substantele, accesoriile si alte mijloace tehnice de prevenire si stingere a incendiilor trebuie sa indeplineasca conditiile de performanta specifice si sunt admise pentru utilizarea numai daca sunt avizate de Inspectoratul General al Corpului Pompierilor Militari. Rezistenta la foc este propietatea unui element de constructie sau a unei structuri de a-si pastra pe o durata determinata stabilitatea, etanseitatea la foc sau izolarea termica ceruta sau alta functiune specializata, intr-o incercare la foc standardizata.Rezistenta la foc a elementelor de constructii care separa sau delimiteaza compartimentele de incendiu de alte spatii ale constructiilor ori ale instalatiilor reprezinta intervalul in care elementele de constructii isi epuizeaza capacitatea de rezistenta la foc printr-o incercare standardizata. Nivelurile rezistentei la foc a elementelor de constructii se stabilesc in unitati de timp(ore si minute), precizandu-se dupa caz, daca sunt rezistente, stabile sau etanse la foc.

Borderou

1. Partea scrisa - Argument - Memoriu tehnic - Memoriu tehnic constructii si lucrari publice - Antemasuratoare instalatii sanitare si extras corpuri de incalzire - Masuratori de protectia muncii si P.S.I. - Bibliografie

2. Partea desenata - Plan incadrare in zona (I1) - Plan parter arhitectura (C1) - Plan etaj arhitectura (C2) - Plan parter-instalatii sanitare (S1) - Plan etaj-instalataii sanitare (S2) - Plan parter-instalatii termice (T1) - Plan etaj-instalatii termice (T2)

Masuri de protectie a muncii

Pe durata realizarii obiectivului se vor lua toate masurile necesare privind securitatea pe timpul executiei de C+M in conformitate cu : Legea nr. 56/1965 Normativul de protectie a muncii in constructii Norme de tehnica securitatii muncii specifice activitatii de C+M Norme republicate 30/1975 si 60/1975 aprobate de Ministerul Muncii si Ministerul Sanatatii Norme de protectie a muncii nr. 7/1970 aprobate de Ministerul Constructiilor Industriale Se vor resecta normativele , standardele pentru prevenire si stingere a incendiilor , pentru preantampinarea propagarii focului si salvarea persanelor in caz de incendiu.

Masuri de prevenire si stingere a incendiilor (P.S.I) Normele generale de prevenire si stingere a incendiilor, denumite in continuare norme generale , stabilesc principiile, criteriile de performanta, cerintele si conditiile tehnice privind siguranta la foc pentru consructii, instalatii si alte amenajari,agentii care pot intervene in caz de incendiu si pentru inlaturarea efectelor acestuia, exigentele utilizatoriilor, precum si normele, regulile, recomandarile si masurile generale ce trebuie avute in vedere in scopul apararii impotriva incendiilor. Prezentele norme generale se aplica la proiectarea, executarea si exploatarea constructiilor , instalatiilor si a altor amenajari , in raport cu faza de realizare in care se afla si indifferent de titularul dreptului de proprietate, precum si la organizarea si desfasurarea activitatii de aparare impotriva incendiilor. In organizarea , desfasurarea si conducerea activitatii de aparare impotriva incendiilor se tine seama de urmatoarele principii: respectarea reglementariilor in vigoare, prioritatii dimensionarii optime, colaborarii si conlucrarii cu factorii interesati Proiectarea si executarea constructiilor, instalatiilor si ale altor amenajari (campinguri, tribune, parcaje, platform, etc.), se realizeaza astfel incat , in cazul unui incendiu produs in faza de utilizare a acestora, sa aigure urmatoarele cerinte: a) Protectia si evacuarea utiliziatoriilor, tinand seama de varsta si de starea lor fizica; b) Limitarea pierderilor de bunuri; c) Protectia pompieriilor si a altor forte care intervin pentru evacuarea si salvarea persoanelor, protejarea bunurilor periclitate, limitarea si stingerea incendiului si inlaturarea unor efecte negative ale acestuia; d) Preantampinarea propagarii incendiului.

Criteriile de performanta privind cerinta de calitate siguranta la foc sunt: ricul de incendiu, rezistenta la foc, preantampinarea propagarii incendiilor, comportarea la foc. Nivelurile de performanta privind siguranta la foc si masurile de prevenire si stingere a incendiilor, stabilitate pentru constructii, instalatii si alte amenajari, vor fi prevazute in documentatiile tehnice de organizare, sistematizare si amenajare a teritoriului, precum si in documentatiile tehnice de proiectare si de executare a constructiilor si instalatiilor. Planurile de proiectie impotriva incendiilor sunt: planul de evacuare, planul de interventie. Autospecialele, utilajele, instalatiile, echipamentele, substantele, accesoriile si alte mijloace tehnice de prevenire si stingere a incendiilor trebuie sa indeplineasca conditiile de performanta specific si sunt admise pentru utilizare numai daca sunt admise pentru utilizare numai daca sunt avizte de Inspectoratul General al Corpului Pompierilor Militari. Rezistenta la foc este proprietatea unui elemen de constructive sau a unei structuri de a-si pastra pe o durata determinate stabilitatea, etanseitatea la foc si/sau izolarea termica cerute si/sau alta functiune specializata, intr-o incercare la foc standardizata. Rezistenta la foc a elementelor de constructii cae separa sau delimiteaza compartimentele de incendiu de alte spatii ale constructiilor ori ale instalatiilor reprezinta intervalul in care elementele de constructii isi epuizeaza capacitatea de rezistenta la foc printr-o incercare standardizata. Nivelurile rezistentei la foc a elementelor de constructii se stabilesc in unitati de timp (ore si minute), precizadu-se, dupa caz, daca sunt rezistente, stabile sau etanse la foc.

Antemasuratoare
A.

Instalatii sanitare 1. Obiecte sanitare

Nr. Crt 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

Simbol articol SC07E1 SC14A1 SC26A2 SC25B1 SC28B2 SC14C1 SC11XB2 SC18A2 SC30A4 SC24A1 SC03XB SC03A1 SC40C1 SC31A1 SC31A1 SC31A1 SC31A1 SC19A1 SC20A1 SC44C1

Denumire Lavoar din portelan Piedestal Oglinda Etajera Port sapun Vas de closet Rezervor de closet Rama+capac closet Port hartie Port prosop Cada de baie Cada de dus Spalator Ventil lavoar Ventil spalator Ventil cada de baie Ventil cada de dus Sifon de lavoar Sifon spalator Sifon de pardoseala de 50 mm

Cantitate 2 2 2 2 2 2 2 2 2 2 2 0 1 2 1 2 0 2 1 2

B. Extras corpuri de incalzire

Nr. Crt 1 2 3 4

Tipul corpului de incalzire 22-600/1200 22-600/2000 22-600/1000 22-600/700 900/500

Cantitae 5 1 1 1 2
