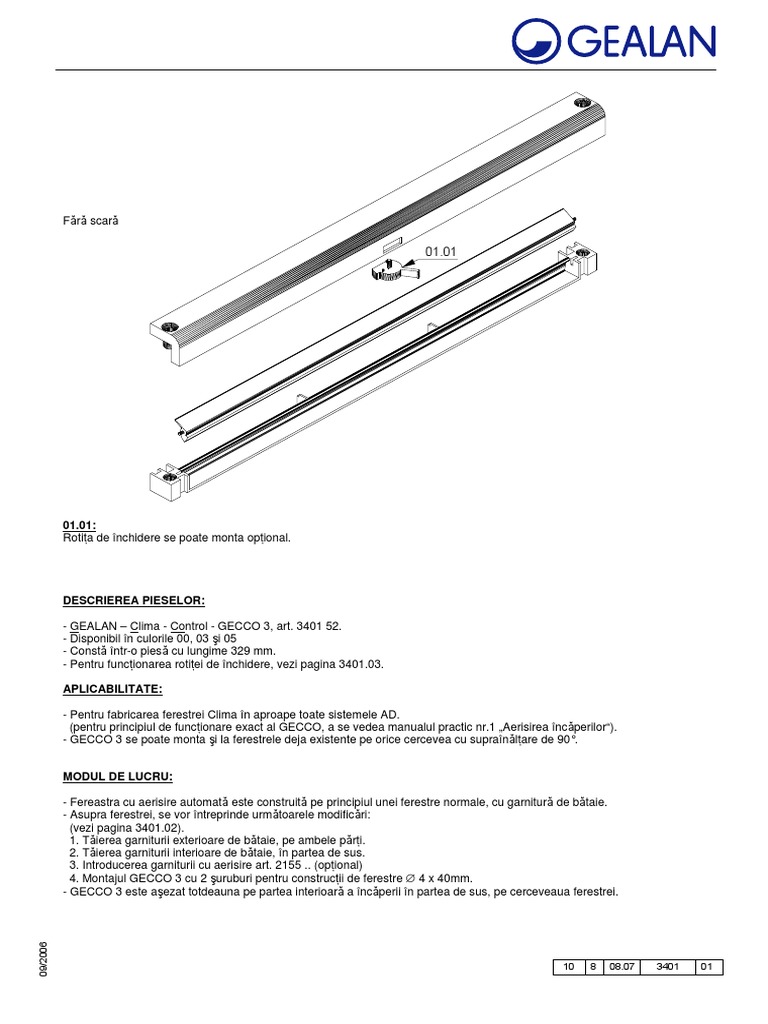

Fără scară

01.01

01.01:
RotiŃa de închidere se poate monta opŃional.

DESCRIEREA PIESELOR:

- GEALAN – Clima - Control - GECCO 3, art. 3401 52.

- Disponibil în culorile 00, 03 şi 05
- Constă într-o piesă cu lungime 329 mm.
- Pentru funcŃionarea rotiŃei de închidere, vezi pagina 3401.03.

APLICABILITATE:

- Pentru fabricarea ferestrei Clima în aproape toate sistemele AD.

(pentru principiul de funcŃionare exact al GECCO, a se vedea manualul practic nr.1 „Aerisirea încăperilor“).
- GECCO 3 se poate monta şi la ferestrele deja existente pe orice cercevea cu supraînălŃare de 90°.

MODUL DE LUCRU:

- Fereastra cu aerisire automată este construită pe principiul unei ferestre normale, cu garnitură de bătaie.
- Asupra ferestrei, se vor întreprinde următoarele modificări:
(vezi pagina 3401.02).
1. Tăierea garniturii exterioare de bătaie, pe ambele părŃi.
2. Tăierea garniturii interioare de bătaie, în partea de sus.
3. Introducerea garniturii cu aerisire art. 2155 .. (opŃional)
4. Montajul GECCO 3 cu 2 şuruburi pentru construcŃii de ferestre ∅ 4 x 40mm.
- GECCO 3 este aşezat totdeauna pe partea interioară a încăperii în partea de sus, pe cerceveaua ferestrei.
09/2006

10 8 08.07 3401 01
 SecŃiunile şi vederea asupra ferestrei cu GECCO 3

01.01 02.01

A
A-A 03.01

04.01

B B

05.01

B-B
04.01

01.01:
GECCO 3 înşurubat pe cerceveaua ferestrei.

02.01:
Degajare 326 mm a garniturii de bătaie, poziŃie centrală în cercevea, eventual garnitură cu aerisire art. 2155..

03.01:
GECCO 3
DistanŃa dintre orificii 319 mm (iniŃiere de găuri) 2 buc. şuruburi pentru construcŃii de ferestre 4,2x40
Tăierea garniturii la 326 mm.

04.01:
Evacuarea aerului.

05.01:
Degajare a garniturii de bătaie în toc, pe ambele părŃi pentru intrarea aerului, eventual garnitură cu aerisire art. 2155..
09/2006

10 8 08.07 3401 02
 RotiŃa de închidere pentru GECCO 3
În starea în care este livrată, clapeta de ventilare a GECCO 3 lucrează cu autoreglare, manevrele greşite fiind
excluse. Deschiderea din carcasă este astupată cu un dop.

Prin scoaterea dopului şi introducerea rotiŃei de închidere, clapeta de ventilare pentru GECCO 3 poate fi închisă
manual, prin învârtirea rotiŃei. Acum va deveni vizibil un marcaj roşu, care semnalează închiderea clapetei de
ventilare şi faptul că ventilarea nu are loc.

O fereastră cu GECCO 3 autoreglant poate intra în clasa 4 de încadrare conform DIN EN 12207.

O fereastră cu GECCO 3 cu închidere manuală poate intra în clasa 4 de încadrare conform DIN EN 12207.
09/2006

10 8 08.07 3401 03
 GECCO 4

DESCRIERE PIESE:

- GEALAN Clima Control 4 - GECCO 4 - Art. 3660 varianta ..70, UA = 1 buc., pre-confecŃionat!

01 = grilaj interior cu filtru (*) 05 = baghetă egalizare faŃă (necesară doar pentru extensie toc)
02 = carcasă 06 = baghetă egalizare spate (necesară doar pentru extensie toc)
03 = grilaj exterior 07 = mâner închidere
04 = suport grilaj exterior

(*) Recomandăm schimbarea filtrelor o dată pe an. Filtrele pot fi comandate cu numărul de articol: 3662 70, UA =
50 bucăŃi.

APLICABILITATE:

- Pentru realizarea de ferestre de venilaŃie în toate sistemele GEALAN.

(Manual practic nr. 1 " VentilaŃia ").
- GECCO 4 poate fi montat la toate extinderile de toc de la 36 mm înălŃime şi la următoarele tocuri: art. 3014..,
7014.., 7015, 8014.., 8015...
- GECCO 4 acoperă adâncimile de construcŃie între 62 mm şi 90 mm indiferent de sistem.
03/2009

10 8 08.07 3660 01
 MODUL DE LUCRU: Pe toc între extinderea de toc

Imaginea 01.00:
- Extindere de toc art. 3290.. sau art. 7290.. în funcŃie de sistem!
- Între extinderea de toc împărŃită în două se va lăsa o deschidere
de 321 mm pentru GECCO 4.
Montaj GECCO 4:
ÎndepărtaŃi grilajul interior în vederea înşurubării.
IntroduceŃi în orificiu GECCO 4 asamblat cu bagheta de egalizare
clipsată exterior (01.01) şi bagheta de egalizare interior (01.02).
AplicaŃi extensia de toc superioară. PoziŃionaŃi GECCO 4, aplicaŃi
suportul pentru grilaj exterior. ÎnşurubaŃi GECCO 4 la exterior şi interior
pe extensia de toc cu şuruburi autofiletante pentru ferestre
Ø 4 x 25 mm. ClipsaŃi grilajul interior cu filtrul. GECCO 4 poate fi introdus
în orificiu şi înşurubat şi după aplicarea, din exterior şi interior, a unei extensii
superioare cu baghetă de egalizare clipsată.
Suportul pentru grilaj exterior trebuie etanşat cu silicon în zona de deschidere spre toc.

MODUL DE LUCRU: Frezat în toc sau extensie.

Imagine 02.00:
- Se frezează un orificiu în zona de sus a tocului.
- Pentru dimensiuni vezi 02.01.

Montaj GECCO 4:
DetaşaŃi grilajul interior pentru înşurubare.
IntroduceŃi carcasa dinspre interior în orificiul rezultat prin frezare.
ÎmpingeŃi suportul de grilaj exterior dinspre exterior spre carcasă .
PoziŃionaŃi GECCO 4 şi înşurubaŃi pe extensia de toc cu şuruburi
autofiletante pentru ferestre Ø 4 x 25 mm. ClipsaŃ i grilajul interior cu filtrul.
Suportul pentru grilaj exterior trebuie etanşat cu silicon în zona de
deschidere spre toc.

Modul de lucru GECCO 4 cu şină de ghidaj pentru rulouri:

Dacă distanŃa de la partea exterioară a tocului la nutul şinei de ghidaj pentru rulouri este mai mică de 15 mm
03/2009

(02.02) nu mai este necesar suportul de grilaj exterior.

10 8 08.07 3660 02
 SecŃiune prin GECCO 4 în extensia de toc

Aspectul ferestrei de ventilaŃie

03/2009

10 8 08.07 3660 03
03/2009

10 8 08.07 3660 04
