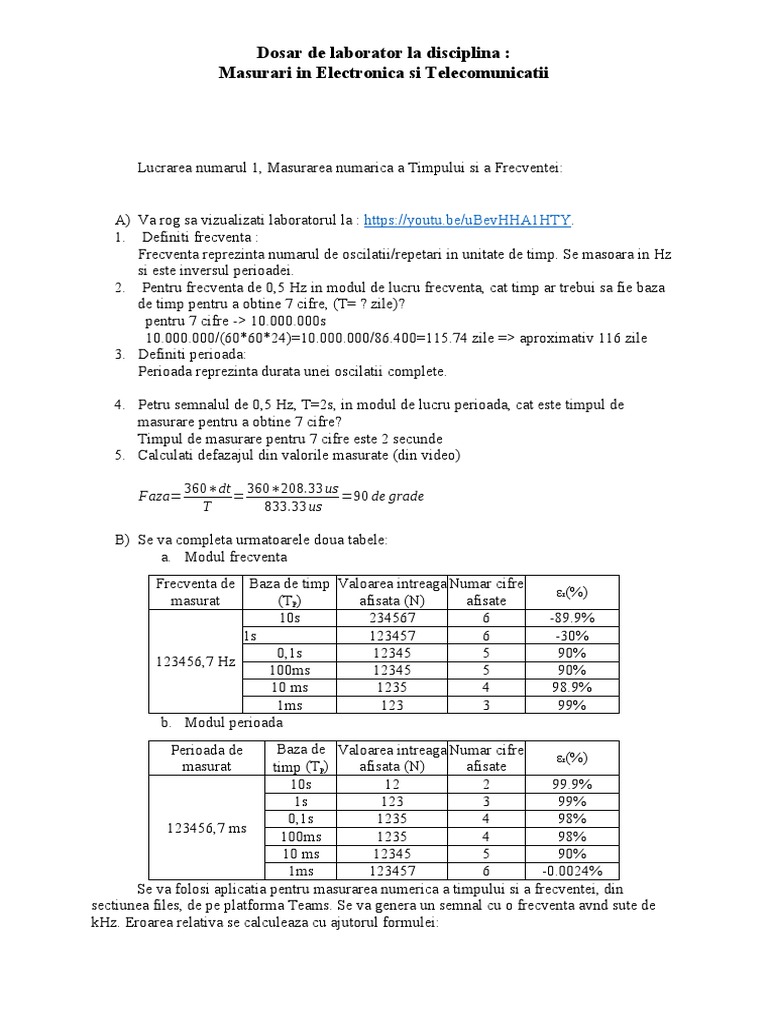

Dosar de laborator la disciplina :

Masurari in Electronica si Telecomunicatii

Lucrarea numarul 1, Masurarea numarica a Timpului si a Frecventei:

A) Va rog sa vizualizati laboratorul la : https://youtu.be/uBevHHA1HTY.

1. Definiti frecventa :
Frecventa reprezinta numarul de oscilatii/repetari in unitate de timp. Se masoara in Hz
si este inversul perioadei.
2. Pentru frecventa de 0,5 Hz in modul de lucru frecventa, cat timp ar trebui sa fie baza
de timp pentru a obtine 7 cifre, (T= ? zile)?
pentru 7 cifre -> 10.000.000s
10.000.000/(60*60*24)=10.000.000/86.400=115.74 zile => aproximativ 116 zile
3. Definiti perioada:
Perioada reprezinta durata unei oscilatii complete.

4. Petru semnalul de 0,5 Hz, T=2s, in modul de lucru perioada, cat este timpul de
masurare pentru a obtine 7 cifre?
Timpul de masurare pentru 7 cifre este 2 secunde
5. Calculati defazajul din valorile masurate (din video)

360∗dt 360∗208.33us
Faza= = =90 de grade
T 833.33us

B) Se va completa urmatoarele doua tabele:

a. Modul frecventa
Frecventa de Baza de timp Valoarea intreaga Numar cifre
εr(%)
masurat (Tp) afisata (N) afisate
10s 234567 6 -89.9%
1s 123457 6 -30%
0,1s 12345 5 90%
123456,7 Hz
100ms 12345 5 90%
10 ms 1235 4 98.9%
1ms 123 3 99%
b. Modul perioada
Perioada de Baza de Valoarea intreaga Numar cifre
εr(%)
masurat timp (Tp) afisata (N) afisate
10s 12 2 99.9%
1s 123 3 99%
0,1s 1235 4 98%
123456,7 ms
100ms 1235 4 98%
10 ms 12345 5 90%
1ms 123457 6 -0.0024%
Se va folosi aplicatia pentru masurarea numerica a timpului si a frecventei, din
sectiunea files, de pe platforma Teams. Se va genera un semnal cu o frecventa avnd sute de
kHz. Eroarea relativa se calculeaza cu ajutorul formulei:
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

X a −X m
ε r= ∙100[% ]
Xa
Unde X a este valoarea adevarata, iar X m este valoarea masurata.
Observatie: Valoarea masurata se calculeaza ca raportul dintre valoarea intreaga
afisata (N) si baza de timp (Tp).
Lucrarea numarul 2, Multimetru numeric:
Se va viziona laboratorul la adresa :
https://youtu.be/RYw-TK1fMys.
https://youtu.be/Aty3nEdVYC4.

1. Se va calcula U=Uref*t2/t1, Uref =19.90V pentru cele doua masuratori la convertorul

tensiune timp.
T1 (timp incarcare)=20ms;
T2 (timp descarcare)=10ms;
19.9∗10 m
U= =9.95V
20m
2. Se va calcula amplificarea in decibeli: a) cu volorile citite in volti , b) cu valorile citite
in dB
Intrare -pentru 0 dB tensiunea este 788mV
a) 0.788 V
b) 00.14 dB
Iesire-
a) 2.575V
b) 10.44 dB
Vout 2.575 V
A= = =3.26
Vin 0.788

A=20 log 3.26=10.28 dB

A=10.44−0.14=10.3 dB
Intrare -pentru -3.44 dB tensiunea este 521 mV
c) 0.521 V
d) -3.44 dB
Iesire-
c) 6.24V
d) 18.14 dB
Vout 6.24
A= = =11.97
Vin 0.521
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

A=20 log11.97 =21.56 dB

A=18.14+3.44=21.58 dB

3. Se vor calcula valorile efective RMS, conform tabelului

Valoare Valoare Coeficient Calcul val RMS
citita citita de forma URMS=Ucitit(redr)*Kf/1,11 obs
voltmetru voltmetru Kf
RMS (redresor)

sinus 4.79V 4.79 V 1.11 4.79 La fel

>
triunghi 4.02V 3.87V 1.15 4.01
dreptunghi 7.13V 7.83V 1 7.05 <

4. Se va calcula eroarea relativa intre masuratoarea rezistentei cu 2 fire si 4 fire.

2 fire- 1.021 ohm
|ε| 0.021
ε r ( %) = ∗100= ∗100=2.1 %
R 1

4 fire- 1.006 ohm

|ε| 0.006
ε r ( %) = ∗100= ∗100=0.6 %
R 1

Lucrarea numarul 3, Puntii de masura:

Se va vizualiza laboratorul la adresa: https://youtu.be/uiH3OxkY_JE.

Mersul lucrarii la adresa: https://youtu.be/O0ceZiZV_6w
Folosind aplicatia din sectiunea files pentru simularea puntii Wheatstone, se cere:
1. Determinarea unui numar de 4 rezistente, folosind puntea Wheatstone echilibrata.
Datele obtinute se completeaza in tabelul 3.1. Echilibrarea puntii se face prin urmatorii
pasi:
 Se porneste de la pozitia initiala (R2/R3= 10^-3 ; R4 =1000)
 Re regleaza raportul R2/R3 astfel incat indicatia voltmetrului in modul sa fie ceea mai
apropiata de 0. Acesta se noteaza in tabel.
 Re regleaza R4 pornind de la decada ceea mai semnificativa pana cand indicatia
voltmetrului arata 0 (sau o valoare ff apropiata de 0). Se trece indicatia voltmetrului
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

dupa reglarea fiecarei decade. Decada se regleaza pana la ceea mai apropiata valoare
de 0 fara a se schimba semnul.
 Dupa echilibrarea puntii se trece in tabel R4 la echilibru (R4e) , respectiv intr-o ultima
coloana Rx.


Tabel 3.1:

Nr. R2 Variaţia indicatorului de nul după reglarea decadei: R4 e Rx

crt. R3 Dec 1 Dec 2 Dec 3 Dec 4 Dec 5

10^ 0.1 0,0 0.000 875 875

R x1 0.008 0.001
1 9 4 03 3 3

10^ 0.5 0.0 0.013 0.000 0.000 683 683

R x2
1 6 3 41 76 13 7 7

10^ 0.9 0.1 0.013 0.000 0.000 534 534

R x3
1 0 5 23 53 03 8 8

10^ 0.2 0.1 0.015 0.000 0.000 821 821

Rx4
1 9 3 17 78 05 6 6

2. Puntea Wheastone dezechilibrata. Se va nota modificarea indicatiei voltmetrului si a

deplasari delta R, pentru cele 3 cazuri (1 brat activ, 2 brate active, respectiv toate cele
4 brate active) . Datele se vor trece in tabelul 3.2 . Rezistentele aflate pe diagonala se
ΔR
ΔU =f ( )
vor modifica cu accelasi semn. La final se va ridica graficul R .

 Tabel 3.2

1 braţ activ

ΔR 0 100 200 300 400 500 600 700 800 900

ΔU 0 0.0476 0.0909 0.1304 0.1667 0.2000 0.2308 0.2593 0.2857 0.3103

2 braţe active

ΔR 0 100 200 300 400 500 600 700 800 900

ΔU 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9

4 braţe active
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

ΔR 0 100 200 300 400 500 600 700 800 900

ΔU 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8

Grafic:

1 braț activ
0.35

0.3

0.25

0.2

0.15

0.1

0.05

0
0 100 200 300 400 500 600 700 800 900 1000

2 brațe active
1

0.9

0.8

0.7

0.6

0.5

0.4

0.3

0.2

0.1

0
0 100 200 300 400 500 600 700 800 900 1000
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

4 brațe active
2

1.8

1.6

1.4

1.2

0.8

0.6

0.4

0.2

0
0 100 200 300 400 500 600 700 800 900 1000

Lucrarea numarul 4, Q-metru:

Video prezentare Q-metru: https://youtu.be/k7YWChwe1fA.

Mersul lucrarii Q-metru: https://youtu.be/96a5IFzKKSc

Se vor masura cele 12 bobine din tabelul 4.1, cu ajutorul aplicatiei simulate de Q-metru:

1. Se va alege bobina de masurat (L1-L12) .

2. Se alege domeniul frecventei de lucru, apoi se regleaza acceasta pe domeniul indicat.
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

3. Se variaza capacitatea condensatorului intern, pana la rezonanta (Factorul de calitatea

are valoarea maxima)
4. Se calculeaza inductanta bobinei, si se noteaza toate datele in tabelul 4.2.

Tabel 4.1:

Domeniu de Capacitate de
Nr. Domeniu de factor de Capacitate
rezonanţă Inductanţa
bob frecventa calitate Q inerentă (pF)
(unităţi) (pF)

1 50-80 kHz 85-115 350-130 30mH 8,6±2,5

2 80-140 kHz 140-180 360-110 12mH 10±2,5

3 140-240 kHz 160-210 330-105 4,3mH 8,5±2,5

4 240-440 kHz 170-210 410-115 1,15mH 9,5±2,5

5 440-750 kHz 190-240 420-140 330µH 8,5±2,5

6 0,75-1,3 kHz 165-220 410-130 120µH 6±2,5

7 1,3-3 MHz 170-210 400-70 40µH 7±2

8 3-5 MHz 200-230 210-70 13,5µH 6±2

9 5-8 MHz 200-240 170-66,5 6,5µH 5,8±2

10 8-14 MHz 295-400 255-80 1,6µH 5,3±1,5

11 14-24 MHz 350-400 130-40 1µH 4±1,5

12 24-35 MHz 370-420 80-35 0,55µH 3,5±1,5

Tabel 4.2:
C
 x L r
Nr. circuit Q [pF]
[Hz] [] [H] []

L1 65K 123 197.2 12330.4 30.4m 100.24

L2 124K 155.5 137.8 9027.7 11.9m 58.05
L3 230K 207.5 114.4 5999.13 4.18m 28.9
L4 300K 159 242 2171 1.16m 13.65
L5 600K 207.5 214.4 1228 328u 5.91
L6 1.2M 220.5 147.4 891 119u 4.04
L7 2.4M 250 110.6 596 39.8u 2.38
L8 4.8M 255.5 81.3 404.35 13.5u 1.58
L9 6M 245.5 108 243.36 6.5u 0.99
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

L10 12M 340 110.2 119.8 1.6u 0.35

L11 15M 340 113 93.31 997n 0.27
L12 30M 475 50.8 103.7 554n 0.21

Laborator 5, Utilizarea aparatelor analogice de masura:

A) Video: https://youtu.be/zetmJVUpxTc
In cazul prezentat in filmul anterior sa se calculeze eroarea relativa intre cele doua
cazuri (2 borne si 4 borne) :
Cazul I
 Pentru 2 borne:
Xa− Xm 1 A−1.5 A
ε r= ∗100 [% ]= ∗100=33.33 %
Xa 1.5 A

Cazul II
 Pentru 4 borne:
150 diviziuni....7.5A
30 diviziuni....I
I=(30*7.5)/150=1.5
Xa− Xm 1.5 A−1.5 A
ε r= ∗100 [% ]= ∗100=0 %
Xa 1.5 A

B) Video: https://youtu.be/XduvdI9QTD8
Se utilizeaza aplicatia realizata pentru acest laborator din sectiunea files. Se realizeaza
un număr de minim 10 măsurători. Rezultatele se trec în tabelul 5.1. Se noteză 5 măsurători la
o tensiune constantă şi un curent variabil. Modificarea curentului se relizează din reostatele de
sarcină (Rs1-Rs3). Ulterior se notează 5 măsurători la un curent constant şi o tensiune
variabilă. Variaţia tensiuni se relizează cu ajutorul autotransformatorului (ATR).

Tabelul 5.1 Utilizarea aparatelor analogice

cA
V cV = ±3V
A = W cW =±7.5W
S=U*I ε aS εrS
±5mA

UN ε aV εrV AN ε aA εrA WN ε aW ε rW [
[div] [V] [div] [A] [div] [W] [W] [W] [%]
[V] [V] [%] [A] [A] [%] [W] [W] %]

200 200 300 9 4.5 1 1 5 0.25m 0.025 9.6 192 1500 112.5 58.59 200 0 0

200 200 300 9 4.5 1.5 1.5 5 0.25m 0.016 14.6 292 1500 112.5 38.52 300 0 0
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

200 200 300 9 4.5 2 2 5 0.25m 0.0125 19.7 394 1500 112.5 28.55 400 0 0

200 200 300 9 4.5 3 3 5 0.25m 0.0083 29 580 1500 112.5 19.39 600 0 0

200 200 300 9 4.5 5 5 5 0.25m 0.005 59 980 1500 112.5 11.47 1000 0 0

60 60 300 9 15 1 1 5 0.25m 0.025 2.5 50 1500 112.5 562.5 60 0 0

120 120 300 9 7.5 1 1 5 0.25m 0.025 5 100 1500 112.5 112.5 120 0 0

180 180 300 9 5 1 1 5 0.25m 0.025 8.5 170 1500 112.5 66.17 180 0 0

240 240 300 9 3.75 1 1 5 0.25m 0.025 11.3 226 1500 112.5 49.77 240 0 0

280 280 300 9 3.21 1 1 5 0.25m 0.025 13.5 270 1500 112.5 41.66 280 0 0

În căsuţele cu [div ] se va nota deviaţia acului indicator în diviziuni, iar alăturat,

valoare acesteia în unitatea de măsură corespunzătoare mărimi măsurate. Cu
X N s-a notat
valoare nominală, în situaţia de faţă fiind vorba de domeniul de măsurare. Clasa de precizie a
fost notată cu c X , iar
ε aX şi ε rX , erorile absolute şi relative calculate cu ajutorul clasei
de precizie după relaţile:

c X⋅X N
ε aX = [X ]
100
ε aX
ε rX = ⋅100 [% ]
Xm

Cu S=U∗I , a fost notată puterea aparentă. Având doar consumator rezistiv,

aceasta ar trebui sa fie egală cu puterea activă ( PW =U⋅I⋅cos(ϕ ) ) indicată de wattmetru.
ε ε
Erorile aS respectiv rS se calculează în funcţie de puterea aparentă calculată şi puterea
activă indicată de wattmetru:

ε aS=PW −S [W ]
PW −S
ε rS = ⋅100[ %]
S

Se va reprezenta grafic: ε aX =f ( X ) , ε rX =f ( X ) (X=A, V, W, S).

 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

Grafice:

Ɛ V
16

14

12

10

0
0 50 100 150 200 250 300

Ɛ aV =f (V )
Ɛ rV =f (V )
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

Ɛ A
0.03

0.03

0.02

0.02

0.01

0.01

0
0 1 2 3 4 5 6 7

Ɛ aA=f ( A)
Ɛ rA=f ( A)

Ɛ W
600

500

400

300

200

100

0
0 200 400 600 800 1000 1200

Ɛ aW =f (W )
Ɛ rW =f (W )
 Dosar de laborator la disciplina :
Masurari in Electronica si Telecomunicatii

Pentru S nu am mai facut grafic pentru ca S= PW => ar fi toate punctele in (0:0)
