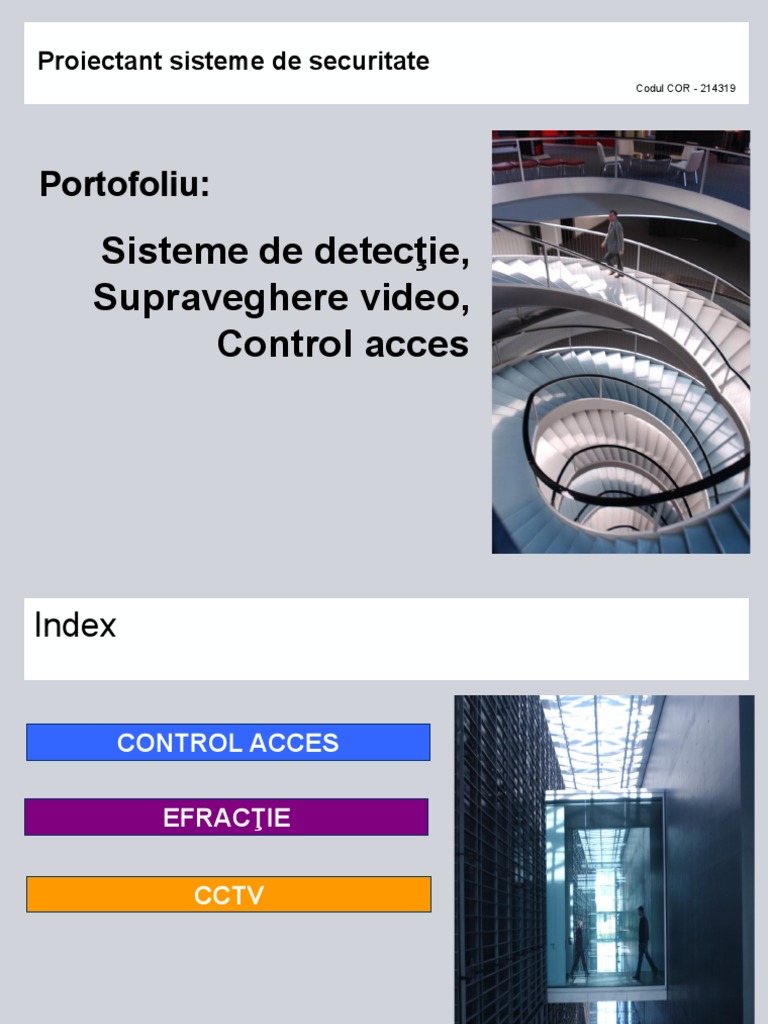

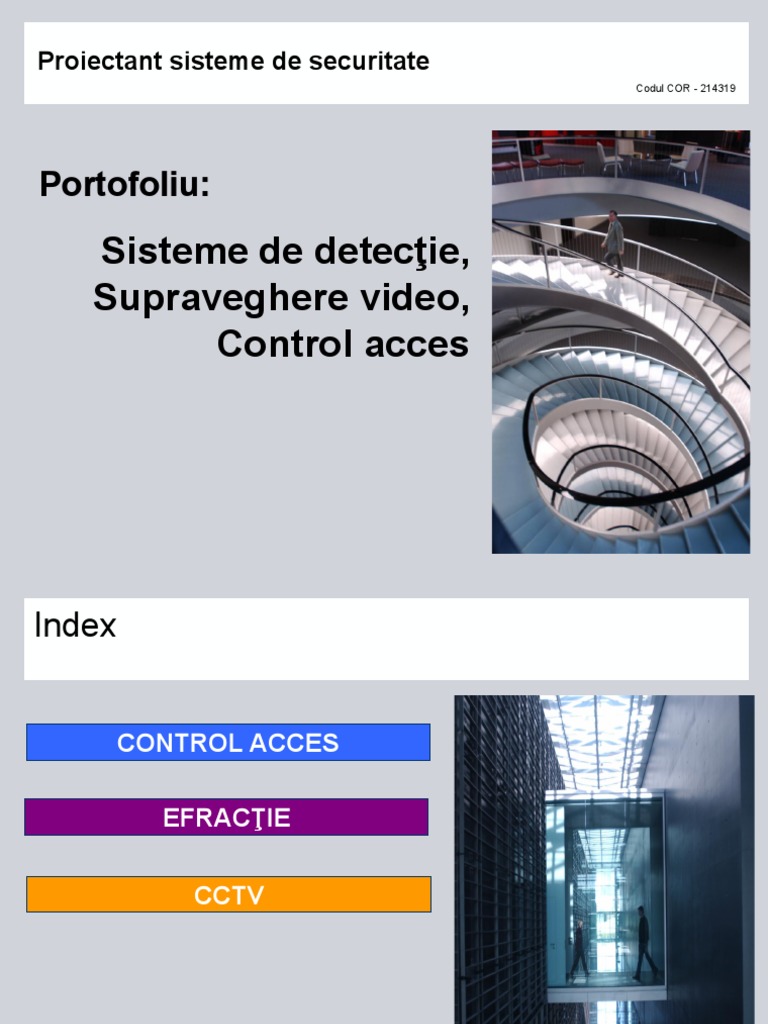

Proiectant sisteme de securitate

Codul COR - 214319

Portofoliu:
Sisteme de detecţie,
Supraveghere video,
Control acces
Index

CONTROL ACCES

EFRACŢIE

CCTV

Proiectarea fizică a sistemelor de detecţie, supraveghere

video, control acces
CONTROL ACCES
European Standard - EN50131

EN 50131-1 Cerinţe Sistem (general)

EN 50131-2-2 Cerinţe pentru detectorul pasiv în infraroşu
EN 50131-2-4 Cerinţe pentru detectorul combinat pasiv în infraroşu şi detectorul cu microunde
EN 50131-2-5 Cerinţe pentru detectorul combinat pasiv în infraroşu şi detectorul cu ultrasunete

Clasificarea echipamentelor
Echipamentele sunt clasificate gradual conform standardelor europene (EN) astfel:
Gradul 1:
Sisteme de risc mic unde se aşteapta ca ”spărgătorii” să aibă puţine cunoştinţe despre sistemele de alarmare şi
să fie restricţionaţi de un domeniu limitat de instrumente.
Gradul 2:
Sisteme de risc mic si mediu unde se asteapta ca "spargatorii" sa aibe cunostiinte limitate despre sistemele de
alarmare si sa utilizeze o arie generala de echipamente si instrumente portabile.
Gradul 3:
Sisteme de risc mediu şi mare unde se aşteapta ca "spargatorii“ să se fi documentat despre sistemele de
alarmare şi să utilizeze o arie cuprinzătoare de instrumente si echipamente electronice portabile.
Grade 4:
Sisteme de risc mare unde se aşteapta ca "spargatorii“ să fie abili sau să recurgă la un plan detaliat de spargere
precum şi să utilizeze o arie cuprinzătoare de echipamente ce pot elimina componente vitale ale sistemului de
alarmare la efracţie.
EN 50130-5 / Clasificare funcţie de mediu

Clasa I de Mediu – Interior

Spaţii închise unde condiţiile de mediu sunt menţinute constante.
Clasa II de Mediu – Interior General
Spaţii închise unde condiţiile de mediu nu sunt menţinute constante.
EX: coridoare, holuri, casa scării şi în locurile în care condens-ul poate apărea pe ferestre
precum şi în incăperile neîncălzite sau în magazinele în care căldura este intermitentă.
NOTĂ: Temperatura poate varia între –10°C şi +40°C cu o umiditate relativă medie de
aproximativ 75 % -fară condens.
Clasa III de Mediu – Exterior Protejat
Condiţiile de mediu influenţează normal cănd echipamentele nu sunt expuse total
condiţiilor meteo.
Clasa IV de Mediu – Exterior
Condiţiile de mediu influenţează normal cănd echipamentele sunt expuse total condiţiilor
meteo.

Toţi detectorii de mişcare sunt specifici Clasei II de Mediu – Interior General

 Avize şi certificări

https://approval.sbt.siemens.com/
Baze de date cu certificate

à  Aprobări şi certificări pentru sistemele de

alarmare efracţie:
(e.g. VdS, VSÖ, SIFS, F&P, REQ, INCERT, IMQ, ….)

à  Declaraţiile producătorilor

(în conformitate cu EN 50131 series)

à  Declaraţiile privind protecţia mediului

à  Declaraţii de conformitate CE

( acestea nu sunt aprobări - certificări)
Control Access – de ce?

Pentru ce? Sistemele de control acces sunt necesare întotdeauna când

camerele sau clădirile urmează să fie accesibile, din motive de
securitate, numai pentru un grup de persoane.

- Apartamente
Unde? Cum? - Uşi
- Sedii de companii
- Parcări - Bariere
- Bancomate - Turnicheţi
- Arii cu acces restricţionat - Elevators
- Centrale atomonucleare
- Laboratoare de cercetare
- Camere de hotel
- Bănci
- .....................
Cum putem transmite identitatea de pe card?

Dacă o bobină este mişcată într-un

câmp magnetic, se induce o tensiune.
Frecvenţa 13,56MHz

Dr. Heidelinde Muster-Beispielhaft

Transmite numărul de pe card (blue.)

Câmp magnetic (gri)
 De ce este necesară supravegherea uşilor?

Supravegherea uşii cu un contact magnetic.

Drepturi:
Rezervare la cititorul de carduri sau tastatură

Contactul se deschide manual din interior.

Funcţionarea unui sistem de control acces

LAN / WAN

Server / Terminale
Număr card de operare

Deschiderea uşii

Controller-ul face verificarea chiar dacă

numărul de card reprezintă o intrare
legală pe uşa respectivă.
Autorizările sistemului de control acces

Controller-ul preia informaţiile transmise de

sistemul de control acces?

Numărul de card şi conturile

Cine are acces, unde şi când?

Cine? Unde? Când?

Autorizările sistemului de control acces

Atribuire drepturi pe cont în centrala de control acces

Lista de personal:

Drepturile de acces pentru Mike şi Angela

Autorizările sistemului de control acces

Mike hat Zutritt

zum
Haupteingang und
zum IT-Raum
Autorizările sistemului de control acces

Angela are acces la

intrarea principală şi la
departamentul Personal

Fără drepturi de acces pe card-ul de identitate

Controlul acces oferă multiple posibilităţi

Control/anti passback

Zona camerelor 2 Zona camerelor 3

O persoană nu poate intra

într-o încăpere de două ori
consecutiv fără a ieşi o dată.

Zona camerelor 1

1. Rezervare

2. Rezervare
Alte opţiuni de configurare ale sistemului de control acces

O a doua rezervare este respinsă

dacă timpul scurs între prima şi a
doua rezervare este mai mic decât
Zona camerelor 2 Zona camerelor 3 o valoare predefinită.

Zona camerelor 1

1. Rezervare
2. Rezervare imposibilă din interior.
Alte opţiuni de configurare ale sistemului de control acces

Prezenţa a 2 Persoane (Control “4 Ochi”)

În încăperi cu nivel ridicat de risc/

securitate (camere de
comandă,laboratoare, arhive
Zona camerelor 2 Zona camerelor 3 documente-secrete, camere de valori,
camere de tezaure), accesul este
permis numai în prezenţa a două
persoane care se vor identifica,
fiecare, cu propriul card de acces.
Zona camerelor 1 This can optionally be checked the
room is not empty.
Lăsaţi mai multe persoane sau numai
o sigură persoană în cameră şi un
mesaj de alarmă va fi generat automat.
Alte opţiuni de configurare ale sistemului de control acces

Supravegherea prezenţei permanente

Zona camerelor 2 Zona camerelor 3 Nu este permisă unei persoane

prezenţa în spaţiul supravegheat o
perioadă de timp mai mare decât
cea predefinită. Depăşirea timpului
prestabilit va genera o alarmă la
dispeceratul de supraveghere al
obiectivului (Opţional.)
Zona camerelor 1
Alte opţiuni de configurare ale sistemului de control acces

Limitarea numărului de persoane

Zona camerelor 2
Zona camerelor 3 Accesul în spaţii speciale este
permis numai pentru un număr
limitat de persoane. Când valoarea
maximă setată este atinsă va
respinge încercarile de acces
ulterioare.
Zona camerelor 1
Posibilitatea separării persoanelor

Turnichet pentru separarea

persoanelor

Intrare Ieşire

Raportul intrări/ieşiri evidenţiază

numărul de persoane exitent în
obiectivul supravegheat la un
moment dat.
Interzicerea accesului pe două uşi din aceeaşi cameră simultan

Nu trebuie să existe posibilitatea deschiderii concomitent a ambelor uşi!

Ecluză
Posibilităţi în caz de alarmă

Posibilităţi opţionale în caz de

alarmă:

Alarmele de acces vor fi legate la intrările de

alarmă digitale ale DVR-ului. În cazul în care
are loc o alarmă, camera video
corespunzătoare va fi afişată pe monitorul
spot. Camerele video şi punctele de acces
pot fi vizualizate pe o hartă grafică. În funcţie
de decizia dispecerului, alarmele pot fi
ulterior retransmise către forţele de
intervenţie. (ex: poliţia.)

Cum putem creşte gradul de securitate al sistemului?

 Pentru cerinţe de securitate ridicate.

Este posibil să deschidem o uşă cu

un card furat sau găsit?

Solicită Pin (numărul de identificare

personal.)

Identificare Biometrică (amprentă.)

Compară Fotografia (fotografia iniţială

şi cea curentă.)

Este posibil accesuI cu un card de

identitate furat? Da când se utilizează
metoda de acces cu Pin; Pentru
metodele cu identificare biometrică
respectiv metoda de comparare a
fotografiilor nu este posibil.
INTRUSION
De ce este necesar un sistem antiefracţie?
Securitatea – o problema a vieţii de zi cu zi

In Europa de Est, se produce o

infracţiune la fiecare 2 minute

Necesitatea de a proteja omul şi

proprietatea nu a fost niciodata
mai prioritara ca acum.

Este necesar sa fie protejaţi

Împotriva
§  Oamenii
§  Atacurilor
§  Proprietăţile §  Distrugerilor
§  Vandalismului
§  Obiecte de valoare §  Furturilor
Ierarhia Maslow‘s

Autoeducarea
dezvoltarea şi realizarea proprie

Autoeducarea
dezvoltarea şi realizarea proprie
Nevoia de respect (stimă)
respect, responsabilitate, reputaţie, etc
Nevoia de respect (stimă)
respect, responsabilitate, reputaţie, etc
Nevoia de apartenenţă şi dragoste
Nevoia
familia, de apartenenţă
afecţiunea, prietenia, munca şi dragoste
în grup, etc

familia, afecţiunea, prietenia, munca în grup, etc

Nevoia
Nevoiadede
siguranţă
siguranţă
securitate, stabilitate, ordine, lege, limite, etc
securitate, stabilitate, ordine, lege, limite, etc

Nevoi
Nevoi biologice
biologice şişi psihologice
psihologice
Elementele
Elementele necesare
necesare vieţii - aer,vieţii
hrană,- aer,
apă,hrană, apă,căldură,
adăpost, adăpost,sex,
căldură,
somn, etc
sex, somn, etc
Conceptul de securitate

Tehnologie
Conceptul de securitate

Supermarket
Rezidenţial Comercial, Bănci

- Analiză de risc
- Scenarii
- Evaluarea riscurilor

- Resurse
- Politică de securitate Plan de securitate
- Condiţii - Costuri
- Protecţia obiectivelor (măsuri generale) - Forţe de intervenţie

Concept de securitate (siguranţă & securitate)

Aspecte structurale Tehnologie Organizare/Proces

• Planuri de zonă • Sisteme de alarmare la efracţie • Acces
• Valori de rezistenţă • Sisteme de Control Acces • Alarmare
(uşi, geamuri securizate, etc.) • Monitorizare video CCTV • Intervenţii
• Schiţe • Sisteme detecţie incendiu • Livrare obiecte de preţ-bunuri

Aprobări nu

da
Conceptul de securitate

Concept de §  Determinarea fundamentelor

securitate Faza 1 §  Regulamente aplicabile
Nu
Aprobare

Da

§  Măsuri structurale

Proiect preliminar Faza 2 §  Sisteme de securitate
Nu
Aprobare

Da

§  Documentare proiect

Proiect Faza 3 §  Locaţia sistemului de securitate
Nu
Aprobare

Da
§  Instalare conform procedurilor
Execuţie Faza 4 §  Test de acceptanţă
Conceptul de securitate - 24 ore

…în timp ce absentezi …în timp ce eşti prezent

Efracţie CCTV Acces

Clasificarea riscurilor,bazate pe posibilitatea Drepturi de acces, bazate pe alocarea de
furturilor in timpul absenţei umane. zone în timpul prezenţei umane.
Când, unde, de ce un sistem de securitate?

Tehnologie

Detecţie / Importanţa alegerii sistemului de securitate nu

Monitorizare poate fi subestimată.
Un sistem de securitate nu-si justifică preţul în
Control / situaţii zilnice ci mai degrabă în cazuri
Operare
excepţionale, in care oamenii şi bunurile lor sunt
Transmiterea ameninţate.
alarmei

Verificare

Intervenţie
Tehnologie/ Detecţie / Monitorizare

Detecţie / O gamă largă de detectori şi senzori pot fi

Monitorizare
conectaţi la o centrală. Acest lucru va permite
Control / să controlaţi şi să monitorizaţi evenimentele.
Operare

Transmiterea
alarmei

Verificare

Intervenţie
Technologie/Control / Operare

Detecţie / Un sistem de securitate orientat pe control este

Monitorizare
bazat pe corelarea intrărilor cu ieşirile din
Control / sistem. Echipamentele de Intrare generează,
Operare
în funcţie de modul de operare, comenzi pe
Transmiterea diferite Ieşiri.
alarmei

Verificare

Intervenţie
Technologie; Alarmare / Verificare / Intervenţie

Detecţie / Verificările audio şi video permit verificarea

Monitorizare
situaţiei curente prin intermediul unei linii
Control / telefonice, ISDN, IP sau GSM/GPRS pentru a
Operare
iniţializa cea mai apropiată intervenţie.
Transmiterea Alarmele false costă timp şi bani.
alarmei

Verificare

Intervenţie
Etapele efracţiei

Timp intervenţie
Barieră mecanică suplimentară Prinderea
infractorului
Alarmare

Detectare

Atac
Spargere reusita

Efracţie: În medie o spargere durează in jur de 23 de minute.

 Clasificarea riscurilor

Clasificarea riscului, bazată pe posibilitatea unei spargeri în timpul perioadei de absenţă.

Exemplu; shopping center area SEIF

Clase de risc * Scopul protejării

Normal a preveni
Centrul de prelucrare aur
(studio)
Birou K
Seif
Crescut a impiedica
Dispecerat

Ridicat a întârzia
Comercializare
obiecte preţioase

Centrul Comercial K Foarte ridicat a interzice

K

* Funcţie de ţară, legislaţie şi bunurile care

K trebuie protejate.
 Funcţiile 'Supraveghere' şi 'Alarmare' părţi
esenţiale ale unui portofoliu complet

De la supravegherea perimetrală până la supravegherea obiectelor, există câte un

detector pentru fiecare aplicaţie.

Supraveghere perimetrală

În combinaţie cu sisteme de alarmare

Detectori de exterior de mişcare

Supraveghere periferică
Detectori PIR de exterior – Detectori de Geam

cablate şi wireless
Spart – Contact Magnetic de Uşă şi Fereastră

Supraveghere camera
Detectori interni de mişcare – Detectori de fum

Supraveghere obiect
Detector Seismic – Sisteme de supraveghere
tablouri

Alarmare
Butoane pentru alarme silenţioase
Supraveghere perimetrală – detecţia eficientă a unei
efracţii din zona perimetrală a unei clădiri

Detectori exteriori Bariere externe

de mişcare active
Supraveghere
perimetrală

§  Detecţia intruşilor în §  Detectarea intruşilor

zona perimetrală a aflaţi în zona
unei clădiri perimetrală a unei
clădiri
§  Detectorii exteriori
de mişcare pot fi
integraţi într-un
sistem CCTV
Supraveghere periferică -
Detecţia eficientă a intruşilor în imediata vecinătate a unei clădiri

Uşă mecanică/
Detector
Contact magnetic
de geam spart
Supraveghere fereastră
periferică

Detecţie pentru Detecţia uşilor

spargere de geam deschise,
pentru geamuri mici ferestrelor şi
sau largi precum şi carcaselor
pentru geamuri cu
o foaie sau mai
multe foi de geam.
Supravegherea camerei -
Detecţie eficientă a intruşilor intr-o cameră sau incintă

Detector de interior de mişcare

Supravegherea
camerei

Detectarea intruşilor în
zonele restricţionate
Supravegherea obiectelor -
Supravegherea valorilor

Sistem
Detector seismic
supraveghere tablou
Supravegherea
obiectelor

Monitorizarea Detectează
seifurilor, atingerea şi
bancomatelor, tentativele de
depozitelor de ridicare ale
noapte, casete de tablourilor
valori şi camere de
tezaur
Alarmare silenţioasă -
Sigură şi eficientă în timpul unui jaf sau într-o situaţie de urgenţă

Buton pentru alarme silenţioase

Alarmare
silenţioasă

Un buton de alarmare, discret

poziţionat, poate fi utilizat pentru
alertarea forţelor de intervenţie cu
o alarmă silenţioasă, sau
activează camerele CCTV
Principii de bază pentru protecţia la intrarea prin efracţie

Barierele mecanice sunt capabile să reducă riscul unei spargeri!

Imprejurimi
Clădire

Atac t E1 t E2

Detecţie evenimente
Fereastră

t1 = timpul total de rezistenţă (E1 + E2 + …)

detecţie + alarmare + intervenţie t1 > t 2

t2 = timp total de intervenţie

 Zonele de acces

Alocarea accesului, bazat pe drepturile de acces in timpul de prezenţă

Zone de securitate Descriere

Zonă publică cu acces liber pentru

Examplu; Zonă centru comercial Linia de orice persoană (e.g. parcare).
Seif
bancă
demarcaţie a
proprietăţii

Centrul de prelucrare aur

(studio)
Birou
Zonă Clienţi
Aria Zonă frecventată de clienţi;
Seif
monitorizată clienţii se pot mişca liber (e.g.
sediul bancii).
Dispecerat Zonă personal
Aria Acces posibil după un control
de siguranţă corespunzător (identificare).
Personalul se poate mişca liber în
interiorul aceastei zone.
Comercializare
obiecte preţioase
Centru comercial K Nivelul cel mai înalt de securitate
K
Zona cu cel mai înalt nivel de
Nivel înalt de securitate, accesibil numai unui
numar redus de persoane (e.g. Seiful
securitate
K
băncii, seiful clientului, strong room).
Accesul este controlat şi înregistrat.
 Organizare

Următoarele aspecte trebuie luate în calcul:

§  Conceptul de alarmare şi intervenţie (poliţie, pompieri, serviciu de securitate,
ambulanţă, serviciu tehnic, personal de securitate etc.)
§  Autorizarea accesului (personal, clienţi, vizitatori, personal extern, etc.)
§  Responsabilităţi şi sarcini ale personalului de securitate sau ale persoanelor
implicate
Proiectare fizică

Vreau un sistem antiefracţie!

BUCĂTĂRIE BAIE

SECURITATEA ACASĂ

HOL

Dormitor

LIVING
Proiectare fizică

Zonele de instalare

Primii doi detectori

Aceşti doi PIR’s sunt
conectaţi la diferite
intrări ale centralei.
BUCĂTARIE Aceste intrări sunt
2 BAIE 1 denumite “Zone”.

HOL

DORMITOR

LIVING
Proiectare fizică

Intrarea în casă…

PIR-ul va activa imediat o alarmă.

PIR 1 va activa imediat o
alarmă.

BUCĂTĂRIE
2 BAIE 1

Casa este
protejată, dar
HOL cum intru în
casă?
DORMITOR

LIVING
Proiectare fizică

Intrarea în casă va determina o alarmă întârziată

PIR 1 activează o alarmă
care este întârziată
pentru o perioadă de
BUCĂTĂRIE BAIE
timp cunoscută. În
2 1 această perioadă este
posibil să dezarmăm
sistemul.

HOL

DORMITOR

LIVING
Proiectare fizică

Caz 1: User friendly

Nicio alarmă imediată
nu va fi activată de
PIR 2. PIR 2 urmează
BUCĂTĂRIE întârzierea activată de
2 BAIE 1 la PIR1.

HOL

DORMITOR

LIVING
Proiectare fizică

Caz 2: Alarmă imediată pentru jaf

O alarmă imediată
va fi activată de
PIR 2.
BUCĂTĂRIE Nu există niciun
2 BAIE 1 urmarit de la PIR 1.

HOL

DORMITOR

LIVING
Proiectare fizică

Părăseşte casa cu o întârziere la armare

Cronometrul de ieşire va
întârzia armarea finală
pentru o perioadă de
BUCĂTĂRIE BAIE
timp definită.
2 1 Casa poate fi lăsată fără
activarea unei alarme.

HOL

DORMITOR

LIVING
Proiectare fizică

Părăsirea casei fără o întârziere la armare

Cronometrul de ieşire va
întrzia armarea finală
pentru un timp definit.
BUCĂTĂRIE Contactul de uşă MC 3
2 BAIE 1 va opri timpul de ieşire
şi va arma sistemul
imediat.

HOL

DORMITOR

LIVING
Proiectare fizică

Ieşire de urgenţă

Părăsirea casei datorită unei urgenţe

Această intrare va fi
necesară, dacă trebuie
să supraveghezi ieşirile
BUCĂTĂRIE BAIE
de urgenţă.

HOL

DORMITOR

LIVING
Proiectare fizică

Diferite moduri de armare

Armare totală
În modul de armare total
4 4
toate zonele sunt active.
Toate zonele de intrare
BUCĂTĂRIE determina o alarmă
2 BAIE 1 externă.

4 HOL

DORMITOR

3
LIVING
5 5
Proiectare fizică

Diferite moduri de armare

Armare Parţială (Stay Mode)

4 4
BUCĂTĂRIE
2 BAIE
Armarea sistemului în
modul Stay va activa
doar o parte a zonelor.
Utilizatorul poate fi
1 acasă şi se poate mişca,
PIR-ul nu este activ, dar
supravegherea ferestrei
poate determina o
alarmă internă.

4 HOL

DORMITOR

3
LIVING
5 5
Proiectare fizică

Armarea casei

Ignorarea unei zone

Zonele pot fi ignorate.
4 4
8
Trecerea peste o zonă
BUCĂTĂRIE este restricţionată de
2 BAIE 1 reguli diferite!

I.E. doar o zonă din

fiecare partiţie, numai
pentru un ciclu de
armare totală.
4 HOL 7

DORMITOR
7 6

3
LIVING
5 5
Proiectare fizică

Armarea casei

Armare forţată
Dacă una din zone este
4 4
în eroare şi sistemul
nu este “gata de
BUCĂTĂRIE armare”, există
2 BAIE 1 posibilitatea unei
armări cu o zonă
deschisă.

Aceasta se numeşte
ARMARE FORŢATĂ.
4 HOL

DORMITOR

3
LIVING
5 5 > Alarmă panică
Proiectare fizică

Armarea casei

Armare preventivă -> Setarea armării forţate nu este permisă

Dacă una sau mai
4 4
multe zone sunt
activate (i.e. Fereastrea
BUCĂTĂRIE este deschisă), nu este
2 BAIE 1 posibil să armăm
sistemul.

4 HOL

DORMITOR

3
LIVING
5 5
Proiectare fizică

Urgenţe

Alarmă de Panică

4
Butonul de panică sau
4
de urgenţă poate
determina o alarmă
BUCĂTĂRIE oricând. Nu contează
2 BAIE 1 dacă sisteml este armat
sau nu. Un buton de
panică nu poate fi
bypass-at sau în cazul
unui defect trebuie
marcat ca “defect”. Ar
t r e b u i s ă f i e ,
4 HOL
deasemenea o reactivare
DORMITOR a evenimentului.
6

3
LIVING
5 5
Proiectare fizică

Urgenţe

ALARMĂ INCENDIU
O alarmă de incendiu
4 4
8
trebuie să se declanşeze
oricând-> 24ore. Nu
BUCĂTĂRIE contează dacă sistemul
2 BAIE 1 este armat sau nu.

4 HOL 7

DORMITOR
7 6

3
LIVING
5 5
Proiectare fizică

Transmiterea alarmei

Voice call, domestic call

4 4
BUCĂTĂRIE
2 BAIE
Alarmele pot fi
transmise la un telefon
(mobil). Este posibil să
fie transmis un mesaj
1 text diferit de alarmare la
un telefon mobil.

4 HOL

DORMITOR

3
LIVING
5 5
Proiectare fizică

Transmiterea alarmei

CMS, ARC
Alarmele pot fi
4 4
transmise la o centrală
telefonică sau la un
BUCĂTĂRIE dispecerat.
2 BAIE 1

4 HOL

DORMITOR

3
LIVING
5 5
Proiectare fizică

Verificarea Alarmei

Listen in
După o alarmă se va
iniţializa un mesaj audio
4 4 Dupa o alarma se
poateasculta ce se
petrece de la un telefon,
BUCĂTĂRIE
2 BAIE 1 lucru posibil prin
aparate speciale de
verificare, care include
un microfon si un
difuzor.

4 HOL

DORMITOR

3
LIVING
5 5
Proiectare fizică

Operare

Test Soak
Testul Soak este o
4 4
8
posibilitate de a elimina
o singură zonă din
BUCĂTĂRIE raportul de alarmă.
2 BAIE 1 Zonele aflate în testul
Soak se raportează doar
la jurnalul de
evenimente şi nu pot
declanşa o alarmă. Acest
test este foarte util
pentru analiza zonelor
4 HOL 7
defecte.
DORMITOR
7 6

3
LIVING
5 5
Proiectare fizică

Operare

Test Walk – Test Mişcare

Test Walk ofera
4 4
8 BAIE posibilitatea verificării
bunei funcţionalităţi a
BUCĂTĂRIE PIR-urilor.
2 1

Fiecare PIR are o intrare

de walk test, care
trebuie conectată la
ieşirea centralei de walk
test.
4 HOL 7

DORMITOR
7 6

3
LIVING
5 5
TEST
Crearea unui sistem de securitate
Privire de ansamblu
Echipament pentru un sistem de securitate

Un kit conţine;
1 centrală, 1 telecomandă
3 PIR detectori de mişcare
2 contacte magnetice
3 detectori incendiu
1 detector inundaţie
1 sirenă de exterior
1 buzzer intern
Sistem de securitate
Pivniţă Legendă

detector incendiu

detectori de mişcare

contact magnetic

detector de geam spart

sirena exterior

detector de inundaţie
Sistem de securitate
Parter
Legendă

detector incendiu

detectori de mişcare

contact magnetic

detector de geam spart

sirena exterior

detector de inundaţie

tastatură
Sistem de securitate
Primul etaj
Legendă

detector incendiu

detectori de mişcare

contact magnetic

detector de geam spart

sirena exterior

detector de inundaţie
CCTV
Caracteristicile camerei video

CCTV
Ce este T.V.C.I.?

•  CCTV (Televiziune Cu Circuit Închis) reprezintă utilizarea camerelor video

pentru a transmite un semnal la un set specificat şi limitat de monitoare.

•  "Difera de sistemul de difuzare a semnalului de televiziune prin aceea că

semnalul nu este transmis direct, ci poate implica conexiuni radio intre
doua puncte".

CCTV
Transmisie
 Când sunt necesare înregistrările CCTV ?

§  Sisteme de securitate

•  Prevenţie: infracţiuni, shop lifting, point of sale
•  Analiză: jaf armat, tâlhării, atacuri, spargeri, verificări ARC
§  Monitorizarea liniilor de producţie
•  Defect de procesare, sănătate şi siguranţă, accidente, alarmare, asigurarea zonei
§  Mediul serviciilor publice (cu audio)
•  Procedura de monitorizare, protecţia personalului, verificarea reclamaţiilor
§  Justiţie
•  Dovezi în cauze juridice, uşor de transferat dar imposibil de verificat
§  Marketing
•  Monitorizarea deplasării clienţilor în interiorul magazinului
§  Pregătire profesională
•  Înregistrarea sesiunii de predare, monitorizarea cursanţilor, analizarea instructorului,
analizarea metodelor de predare
Succesiunea etapelor unei transmisii CCTV

Captură Transmisie Detecţie Distribuţie Înregistrare Control Afişare

echipamente tehnologie clasică şi digitală video-software afişări

Convertori Video Management

LAN
PTZ’s Codificatoare …

Dom-uri Înregistrare Decodori

Camere locală

Înregistrare
centrală
Camere- IP

matrici tastaturi
Monitoare
CCTV - certificări

• UVV Kassen
• Kalagate
• ATEX
• CE
• RoHS
KALAGATE certificate

http://www.kalagate.co.uk/equipment.htm

•  Recomandat
pentru uz judiciar

•  Asistat de BSIA
(British Security
Industry
Association)
CERTIFICĂRI

§  Produsele CCTV trebuie să fie certificate de CERT (CT IC CERT)

§  CERT previne incidentele (intervenţii interne şi externe, respinge
conflictelele hard, ...) şi limitează impactul lor.
§  Pentru creşterea securităţii IT s-au implementat recomandările CERT:
§  Consolidarea opţiunilor de bază oferite de sistemul de operare
§  Aplicaţiile de întreţinere neutilizate sunt dezactivate
§  Protocol-urile neutilizate sunt eliminate
UVV Kassen

•  German LAW (BG-Vorschriften /

Unfallverhütungsvorschriften §6 )

•  Reglementează utilizarea
camerelor IP în bănci
 Conformitate la RoHS

•  Limitările Directivelor pentru Substanţe Periculoase (RoHS) 2002/95/EC au

fost adoptate în Februarie 2003 de Uniunea Europeană.
•  Directivele RoHS îşi exercită efectele din 1iulie2006
•  Aceste directive restricţionează utilizarea a şase substanţe periculoase
utilizate în fabricarea diferitelor tipuri de echipament electronice şi electrice.
•  RoHS restricţionează utilizarea următoarelor substanţe:
•  Plumb
•  Mercur
•  Cadmium
•  Hexavalent chromium
•  Polybrominated biphenyls (PBB)
•  Polybrominated diphenyl ether (PBDE)
Conformitate la RoHS

WE EMBRACE CORPORATE RESPONSIBILITY

- garantăm protecţia mediului înconjurător

Toate camerele IP existente în IBT FS sunt

în acord cu RoHS
CCTV privire de ansamblu

Transmisie
Generalităţi CCTV

camera transmisie monitor

C losed C ircuit T eleV ision

Televiziune cu Circuit Închis
Succesiunea de procese CCTV

Captură Transmisie Detecţie Distribuţie Înregistrare Control Afişare

field devices Tehnologie clasică şi digitală Video-soft Monitoare

Cum se citeşte o fişă tehnică

Captură Transmisie

field devices
Camera video, transmisie şi monitorizare

Captură Transmisie Detecţie Distribuţie Înregistrare Control Afişare

camera Transmiterea semnalului monitor

Tipuri de obiective/ caracteristici

100°

60°

20°
Caracteristici obiective

ND filter

Domeniul
Precizie
Preciziede
mare
precizie
mică

big aperture small aperture F-stop

more light Less light Lungimea focală divizată
less sharpness range More sharpness range de către diametrul diafragmei
Obiective
Testeză-ţi cunoştinţe

Reţine imaginile de mai jos. Cum a fost menţinută diafragma

în fiecare din cazuri? Deschisă sau închisă?

Diafragma deschisă Diafragma închisă

Obiective
Caracteristici

Rotiţă Back focus Back focus

Şurub de blocare

Inel adaptor pentru

obiectivele cu montura în C

Lungime focală
Obiectiv de 1/2 inch Obiectiv de 1/2 Obiectiv de 1/3 inch
Senzor de1/2 inch Senzor de 1/2 inch
inch
Senzor 1/3 inch
Senzor Imagine
Dimensiune

Aplicaţii standard
Aplicaţii speciale
•  Hoteluri
•  autostrăzi
•  Staţii benzină
•  stadioane
•  Centre comerciale
•  tuneluri
8,8mm 6,4mm 4,8mm 3,6mm

1/3” 1/4” 2,7

1/2”
3,6

2/3”
4,8
6,6

1/3”
1/2”
Senzor Imagine
Rezoluţie

•  Reproducerea în detaliu sau claritatea imaginii

•  Cu cât este mai mare cu atât este mai bună. 720 linii

•  Rezoluţia este calculată în linii

•  Rezoluţia orizontală normală este 330 – 720 linii, Rezoluţie înaltă
•  Rezoluţia verticală este mereu 625 (PAL),

350 linii

720 linii
Rezoluţie standard
Senzor Imagine
Rezoluţie

•  Pentru o înregistrare 1CIF o cameră cu 330

de linii este suficientă
•  Pentru o înregistrare 2CIF o cameră cu 480
linii este bine
RezoluţieStandard
înaltă
•  Pentru o înregistrare 4CIF o cameră cu Rezoluţie
rezoluţie înaltă este recomandată
Un cablu coaxial lung degradează rezoluţia

ÎnregistrareCIF
Înregistrare 2CIF
480linii
330 linii
Senzor Imagine
Nivelul minim de iluminare

•  Iluminare minimă = sensibilitate

Camera
maximă color
Valori tipice detaliate în
•  Unitatea de măsură este LUX Fişa tehnică
b/w- camera
•  Domeniu larg de la mai mult de
50000 LUX pe timp zi la 0,001 LUX pe
Ochi
timpuman
de noapte
•  Nivelul minim de iluminare al camerei
este definit IRE
Valori tipice în Fişa tehnică

>50.000 - 10.000 - 1.000 - 1 - 0,1 - 0,01 - 0,001 LUX

Standarde TV

Comunicaţie prin standardele

NTSC SECAM PAL or NTSC
PAL
National Television Séquentiel à Phase Alternation
System Committee mémoire Line
Funcţiile camerei
Raport AGC, S/N şi corecţia gamma

Corecţie Gamma
Control automat crescut
Raport semnal/zgomot
AGC on -  Corecţia neliniarităţii funcţionării
- -  Condiţii deraportul
lumină slabă
Definit monitorului
ca dintre puterea
semnalului
-  Nivel şi puterea
de amplificare zgomotului
mai mare
-  Corecţie gamma
ce poate deforma semnalul. cameră 0.45
-  Sensibilitate
pentru că mare la lumină
monitorul funcţionează
-  Se măsoară cu un în
slabă. dB gamma de 2.2
factor
-  uzual
-  Mai 50mult
dB zgomot pe
fotografie, mai multe alarme
false, dimensiunea fişierului
AGC off
MPEG4 mai mare
Funcţiile camerei
Sincronizare şi balans de alb

Visible light Balans de alb

Lumina zilei Sincronizare
(6.500°k)
- I- ntern
Temperatura
- cristal, înluminii vizibile
general pentru
operarea
-  Interiorsub curent
3200 K continuu
- E- xtern - cu6500
Exterior sursăKde curent alternativ
Lumină de interior sau intrare line lock
(3.200°k)
Funcţii Speciale
Dinamică largă

Tehnologie cu dinamică largă

-  Pentru camere CCD
-  Tehnologie DSP
-  2 jumătăţi de imagine cu viteze obturator
diferite
-  Se suprapun cele 2 jumătăţi de imagine
pentru a obţine imaginea completă Viteză mai mică,
Dinamicăde BLC
exemplu 1/50
largă
cameră
Cameră obişnuită
cu

Tehnologie cu dinamică largă

Camera
Viteză mare, de exemplu 1/500
obişnuită
Funcţii Speciale
Viteză obturator

Viteză obturator mică

Recunoaştere plăcuţe de înmatriculare
•  Sistem cu sensibilitate mai mare
•  Fărălaobturator
lumină electronic

=
aceeaşi
expunere totală
•  Obiectele
•  Viteză în mişcare
obturator
1/200 secunde
mai mareneclare
decât

f-stop 1.4 Laf-stop

• Vitezăo viteză 8
foarte mare a
Shutter 1/500 obturator
Shutter 1/15mare
obturatorului este necesară mai
•  Obiecte
multă luminăîn mişcare clare
•  Lumină mai puţină la senzor
Viteză
Viteză obturator
obturator mică
mică (30 sec) Viteză obturator mare
Funcţii speciale
Tehnologie PIXIM

Tehnologie PIXIM Tehnologie PIXIM Supraexpunere

-  Pentru camere CMOS -  Excelente performanţe pentru lumină slabă
-  Fiecare pixel este ca o cameră -  Acurateţea culorii transmise
-  Timp de expunere pentru fiecare pixel -  Consum mic de putere
-  standard D2000, D2500, D2550 -  Very high dynamic range
-  Fără cerinţe auto-iris
Dark S5
-  Siemens CCWC1345
S4

S3

S2
suexpus
S1

Lumină Cameră
T1Cameră
T2 T3 T4
obişnuită T5 obişnuită
Tehnologie PIXIM Tehnologie PIXIM
Tipuri şi niveluri de iluminare

10000 LUX Lumină

Lumină vizibilă
solară
Hârtie albă 75
10000 LUX
1,0
Aluminiu 75 = 100LUX
10 2 m
gelb-grün

0,8 10m
0,6
Geam transparent 70
blau

0,4Haine albe 65
50% ⋅100LUX = 50 LUX
0,2
Lemn de stejar lucios
Standard white paper 75
45
0 400
Tencuială 500 10m
600
Aluminium 75
700
45
Placă de oţel 25
50 LUX
Glass windows 70

2
= 0,5LUX
Fier forjat White cloth 65
25 10 m
Spaţii deschise Light oak wood 45
20
Hârtie mată neagrăPlasterboard 45
5
human Bright steel 25
50
Cast iron 25

Open country, trees and grass 20

Lampă cu halogen Lampă cu vapori de sodiu

Matt black paper 5

human 50
Tipuri şi niveluri de iluminare

IR Illuminator
10000 LUX
Este suficientă pentru această aplicaţie o
cameră cu un nivel minim de iluminare
de 0.25 LUX?

= 10000/202 m
20m
= 25 LUX
= 12,5/202 m
= 0,031 LUX

Factor de reflexie 50%

= 12,5 LUX
 53,3
13,3 m
26,6m

4.5
9 mm
mm lungimea
18mm focală
lungimea focală
lungimea focală

11°
56°
23°

50 m

1/3” camera
1/3” camera
1/3” camera
18 mm lungimea focală
4.5
9 mmmmlungimea
lungimeafocală
focală
Proiectarea fizică a sistemelor de detecţie, supraveghere video, control acces
