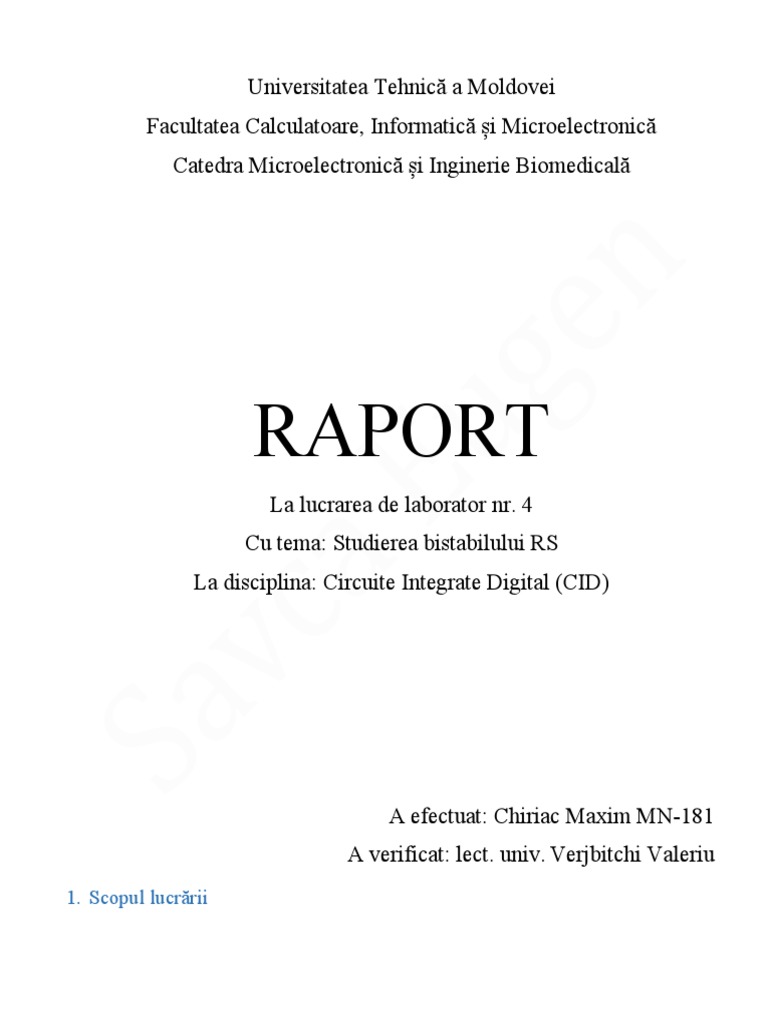

Universitatea Tehnică a Moldovei

Facultatea Calculatoare, Informatică și Microelectronică

Catedra Microelectronică și Inginerie Biomedicală

RAPORT
La lucrarea de laborator nr. 4
Cu tema: Studierea bistabilului RS
La disciplina: Circuite Integrate Digital (CID)

A efectuat: Chiriac Maxim MN-181

A verificat: lect. univ. Verjbitchi Valeriu
1. Scopul lucrării
 Studierea funcționării bistabilului pe baza operatorilor logici; însușirea metodelor de proiectare și
confecționare a bistabililor și a metodelor de testare a circuitelor logice cu reacții.

2. Noțiuni teoretice
Practic toate dispozitivele digitale au în componența sa circuite cu funcții de memorizare a
informației. Un element indispensabil pentru aceste subansambluri este circuitul cu două stări stabile,
care poartă denumirea de bistabil.

Figura 1: Structura generală a bistabilului Figura 2: Celula de memorizare pe baza porților ȘI-NU
Structura unui bistabil implică două componente: schema de dirijare ș celula de memorizare (figura
1). Celula de memorizare reprezintă un circuit cu două ieșiri Q și Q1, ale căror stări logice sânt opuse, și
două intrări S (set) și R(reset). Activarea intrării S instalează bistabilul în starea ”1”, iar activarea
intrării R instalează bistabilul în ”0”. Celula de memorie poate fi obținută prin conectarea a două porți
logice cu reacții reciproce. În figura 2 este dată schema celulei de memorie pe baza a doi operator logic
ȘI-NU și reprezentarea grafică a acestei celule. Modul de funcționare a celulei date poate fi explic după
cum urmează:
Dacă la intrări se aplică combinația: S – ”0” și R – ”1”, la ieșirea Q va apărea nivelul ”1”, din cauză
că dacă măcar una din intrările operatorului e 0 atunci la ieșire vom avea 1. Astfel, la intrările
operatorului de jos vor fi două unități, deci la ieșirea Q’ va fi ”0”. Trecerea intrării S din ”0” în ”1” nu
va schimba starea ieșirilor, dat fiind faptul că la a doua intrare a operatorului de sus se păstrează ”0”
aplicat de la ieșirea Q’. Având în vedere simetria bistabilului, ordinea de idei de mai sus poate fi
aplicată și pentru cazul când la intrare R este aplicat ”0”. Aplicarea simultană a doi de 0 pe S și R se
consideră interzisă din cauza că în acest caz la ambele ieșiri vor fi unități ceea ce echivalează cu o stare
neterminată a celulei de memorie.
Tabelul 1: Tabelul de adevăr pentru bistabilul RS
Intrările (momentul t) Ieșirile
S R (momentul t+1)
0 0 Q(t)
0 1 0
1 0 1
1 1 X
 Schema bistabilului sincron este reprezentată în figura 3. Informația destinată pentru memorizare
este recepționată numai în cazul aplicării simultane la intrarea de sincronizare a nivelului 1, ce are loc
numai pe timpul duratei impulsului de sincronizare. Dacă facem abstracție de durata comutării porților,
care intră în componența bistabilului, putem considera că semnalele aplicate la intrare comutează
bistabilul odată cu sosirea impulsului de sincronizare.

Figura 3: Schema bistabilului sincron și reprezentarea lui grafică

Bistabilul RS cu dirijarea statică a înscrierii se realizează în modelul cel mai simplu prin conectarea
a două porți ȘI-NU la celula de memorie ( figura 2 ). Diagramele de lucru ale bistabilului RS sincron,
construite cu presupunerea că timpul de reținere și timpul de comutare poate fi neglijat, este
reprezentată în figura 4. Din aceste diagrame decurge, că semnalele aplicate la intrare schimbă starea
bistabilului în momentul sosirii impulsului de sincronizare. Se admite schimbarea semnalelor la
intrările R și S numai în intervalele de timp dintre impulsurile de sincronizare.

Figura 4: Diagramele de lucru ale bistabilului RS sincron obținute în urma măsurărilor

3. Mersul lucrării
3.1. Am studiat descrierea lucrării și standul experimental
3.2. Am conectat schema bistabilului RS sincron cu dirijarea statică a memorizării pe baza porților
ȘI-NU reprezentat în figura 2.
3.3. Cu ajutorul comutatorului am setat nivelele logice pentru elementele C,R,S oferite de profesor
și am observat rezultatul.
3.4. Datele obținute le-am introdus în tabelul de mai jos

Tabelul 2: Tabelul datelor obținute-n urma măsurărilor

1 1 0 0 1
1 0 1 1 0
0 1 0 1 0
0 0 1 1 0
1 1 0 0 1
1 0 0 0 1
0 1 1 0 1
1 1 1 1 1

3.5. Diagrama de lucru a bistabilului am reprezentat-o în figura 4.

4. Concluzie
În această lucrare de laborator un studiat bistabilul pe baza de operatori logici sau mai bine spus
0 și 1. Bistabilele sunt elemente fundamentale ale sistemelor electronice digitale utilizate în computere,
comunicații și multe alte tipuri de sisteme pentru memorarea unor valori. Utilizând mai multe bistabile
putem crea o matrice de memorare a datelor fie un sistem octal sau ceva mai compus pentru
înregistrarea unor valori necesare. După prelucrarea ieșirilor sistemului de bistabile având datele ințiale
putem spune că am creat un convertor din digital în analog(DAC). Sistemele DAC sunt utilizate în mod
frecvent la aparate de tipul musical player pentru a converti conținutul digital în semnale analog audio.
Datorită complexității și nevoii de potrivire precisă a componentelor, cele mai multe DAC-uri
specializate au implementat circuite integrate (ICs-uri).
