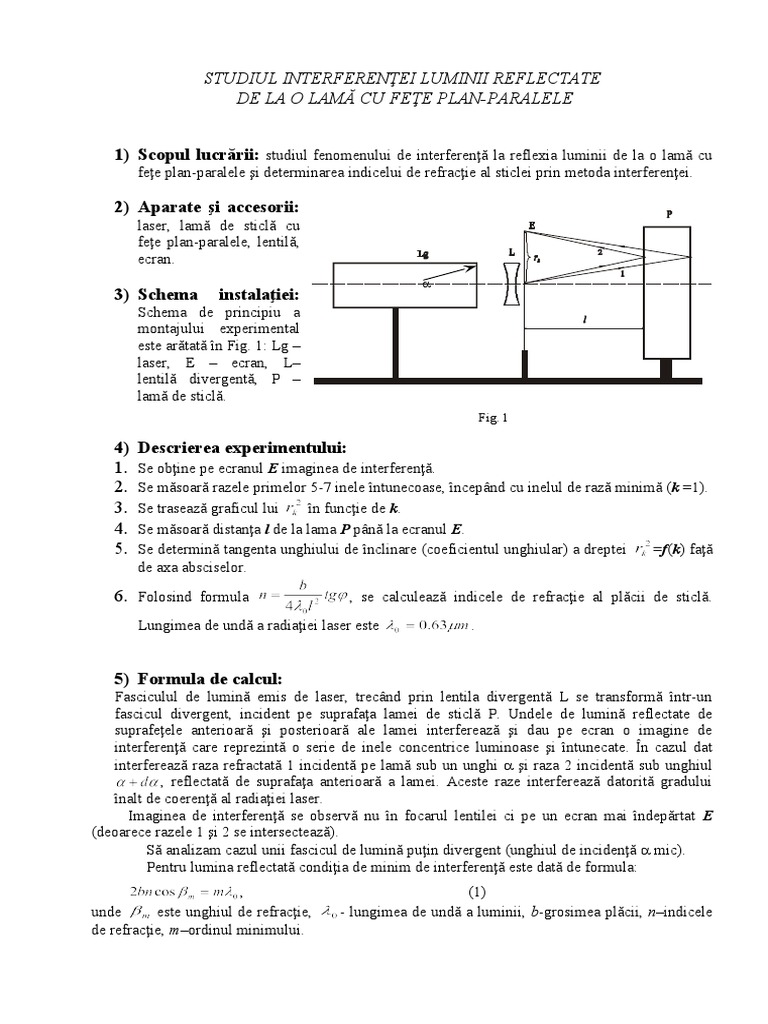

2) Aparate şi accesorii:
laser, lamă de sticlă cu
feţe plan-paralele, lentilă,
ecran.
3) Schema instalaţiei:
Schema de principiu a
montajului experimental
este arătată în Fig. 1: Lg –
laser, E – ecran, L–
lentilă divergentă, P –
lamă de sticlă.
Fig. 1
4) Descrierea experimentului:
1. Se obţine pe ecranul E imaginea de interferenţă.
2. Se măsoară razele primelor 5-7 inele întunecoase, începând cu inelul de rază minimă (k =1).
3. Se trasează graficul lui în funcţie de k.
4. Se măsoară distanţa l de la lama P până la ecranul E.
5. Se determină tangenta unghiului de înclinare (coeficientul unghiular) a dreptei =f(k) faţă
de axa absciselor.
5) Formula de calcul:
Fasciculul de lumină emis de laser, trecând prin lentila divergentă L se transformă într-un
fascicul divergent, incident pe suprafaţa lamei de sticlă P. Undele de lumină reflectate de
suprafeţele anterioară şi posterioară ale lamei interferează şi dau pe ecran o imagine de
interferenţă care reprezintă o serie de inele concentrice luminoase şi întunecate. În cazul dat
interferează raza refractată 1 incidentă pe lamă sub un unghi şi raza 2 incidentă sub unghiul
, reflectată de suprafaţa anterioară a lamei. Aceste raze interferează datorită gradului
înalt de coerenţă al radiaţiei laser.
Imaginea de interferenţă se observă nu în focarul lentilei ci pe un ecran mai îndepărtat E
(deoarece razele 1 şi 2 se intersectează).
Să analizam cazul unii fascicul de lumină puţin divergent (unghiul de incidenţă mic).
Pentru lumina reflectată condiţia de minim de interferenţă este dată de formula:
, (1)
unde este unghiul de refracţie, - lungimea de undă a luminii, b-grosimea plăcii, n–indicele
de refracţie, m–ordinul minimului.
Considerând că unghiul de refracţie este mic obţinem:
. (2)
. (4)
Introducând expresia pentru în formula (5), ţinând seama de formula (3) şi notând
, obţinem:
, (6)
unde k este numărul de ordine al inelului întunecat, începând cu inelul de rază minimă.
Din formula (6) se observă că este o funcţie liniară de k. Prin urmare, graficul acestei
funcţii reprezintă o dreaptă, având tangenta unghiului de înclinare faţă de axa absciselor, adică
coeficientul unghiular egal cu:
Determinând din graficul experimental valoarea tg, se poate calcula indicele de refracţie:
. (7)
6) Tabela măsurărilor:
380.25
306.25
225.00
150.00
90.25 φ
0 k
1 2 3 4 5
Calculăm tangentele:
Din , avem
Calculăm indicele de refracţie:
8) Calculul erorilor:
(8)
atunci
9) Rezultatul final:
10) Concluzii:
Prin metoda experimentală am găsit valoarea indicelui de refracţie a lamei de sticlă
cu feţe plan-paralele prin metoda interferenţei, egală cu 1.4554±0.0378. Eroarea relativă este
de 2.6%. Deoarece componentele erorii relative (vezi (8) ) au acelaşi ordin de mărime (10 -3)
putem conclude eroarea este admisibilă pentru condiţiile date ale experimentului.
Pentru a îmbunătăţi precizia rezultatului ar trebui de utilizat valori mai precise a
lungimii de undă a radiaţiei laser şi dispozitive cu o precizie mai mare la măsurare (în cazul
dat – micrometre pentru mărimile b, l, r ).
