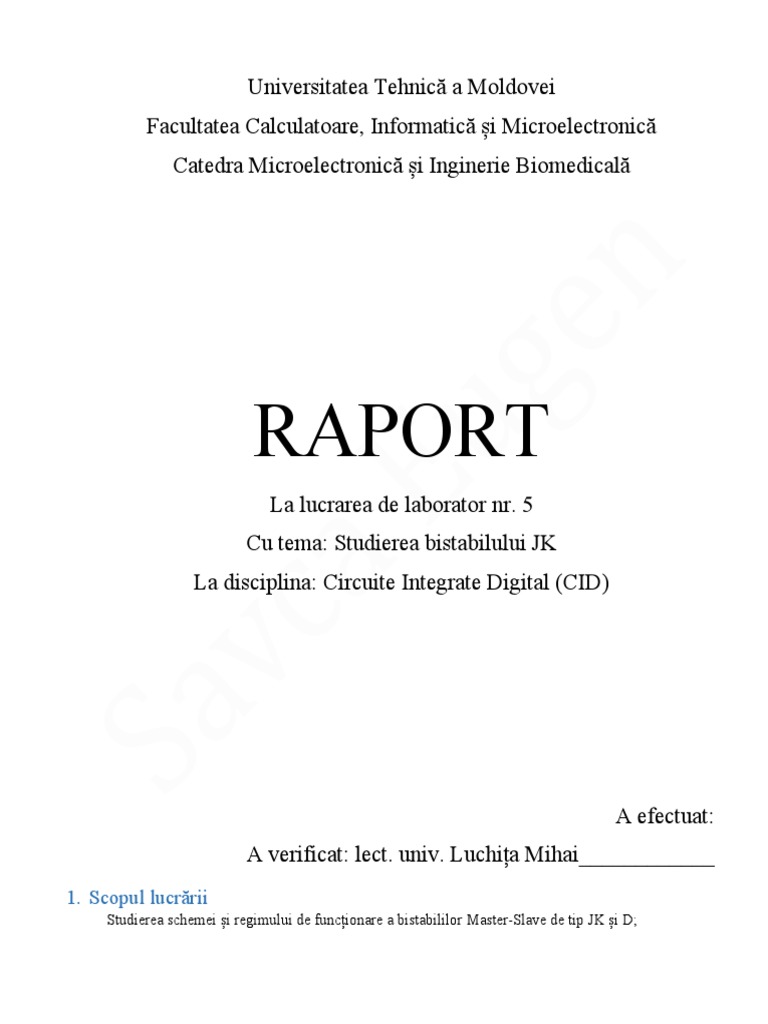

Universitatea Tehnică a Moldovei
Facultatea Calculatoare, Informatică și Microelectronică
Catedra Microelectronică și Inginerie Biomedicală
RAPORT
La lucrarea de laborator nr. 5
Cu tema: Studierea bistabilului JK
La disciplina: Circuite Integrate Digital (CID)
A efectuat:
A verificat: lect. univ. Luchița Mihai____________
1. Scopul lucrării
Studierea schemei și regimului de funcționare a bistabililor Master-Slave de tip JK și D;
Însușirea unor deprinderi practice pentru folosirea bistabililor de acest tip pentru proiectare.
2. Noțiuni teoretice
Dispozitivul de tip JK constă din două bistabili: -Principal (master) și -Secundar (slave).
Informația se înregistrează în bistabilul principal la aplicarea unui impuls de sincronizare cu frontul
pozitiv la intrarea C. În timpul acțiunii impulsului sincron, bistabilul secundar încă păstrează informația
înscrisă la tactul precedent(”0”sau ”1” logic).La sfârșitul impulsului de sincronizare informația din
bistabilul principal se înregistrează în cel secundar. Sânt posibile trei regimuri de funcționare ale
bistabilului:
La intrările J și K se aplică un semnal ce corespunde unității logice, iar la intrarea C se aplică
semnalul de sincronizare. În acest regim bistabilul funcționează ca divizor la doi(regim de
numărare).Acest regim se utilizează în proiectarea numărătoarelor și divizorilor de frecvență
secvențiale de orice complexitate.
La intrările J și K se aplică un semnal logic în contratimp. În cazul dat bistabilul
funcționează în regim sincronizat de înregistrare a informației de la intrările J și K. După
sfârșirea impulsului de tact informația de la intrările J și K este transferată la ieșirile Q și Q,
adică următoarei celule. Acest regim se utilizează în proiectarea registrelor de deplasare, la
distribuția impulsurilor, ca numărătoare sincrone.
Informația în formă de semnalul logic ”0” se aplică la intrările R sau S. Astfel are loc setarea
forțată a bistabilului în starea ”0” sau ”1”(stările J,K,C sunt aleatorii).
Schema bistabilului D este compusă din bistabilul
asincron RS și din doi bistabili ajutătoare. Înscrierea
informației în bistabilele ajutătoare are loc în
momentul de timp t când la terminalul de intrare C
este aplicat un semnal sincron cu frontul pozitiv. La
următorul impuls de tact informația apare la ieșirea
bistabilului D. Astfel bistabilul D generează ”1” logic
în timpul de acțiune al impulsului de tact dacă inițial
la intrarea bistabilului a fost aplicat ”1”.În absența
semnalului cu intrarea de numărare C bistabilul
păstrează ultima sa stare. Bistabilul D va îndeplini
funcția de numărător dacă ieșirea de inversare Q va fi
Figura 1: Schema bistabilului JK K155TB1
conectată cu intrarea D. În regim asincron bistabilul D
funcționează ca bistabilul RS(stările intrărilor D și C sunt aleatorii).
3. Mersul lucrării
3.1. Am verificat tabelele de adevăr ale bistabililor JK și D.
Tabelul 1: Tabelele de adevăr ale bistabililor JK și D
S R Q Q J K Q Q D C Q Q
0 0 1 1 0 0 0 1 0 0 0 1
0 1 1 0 0 1 0 1 0 1 0 1
1 1 1 0 1 1 1 0 1 1 0 1
1 0 0 1 1 0 1 0 1 0 1 0
1 1 0 1 1 1 0 1 1 1 1 0
3.2. Pentru verificarea părții a doua a tabelelor s-a aplicat impulsul de sincronizare după
fiecare schimbare la intrările J și K.
3.3. Conform schemei din figura 1,cu ajutorul osciloscopului s-a măsurat frecvența
semnalului aplicat la intrarea C și frecvența semnalului de la ieșirea 8 a chip-ului și s-a construit
diagrama de timp.
Figura 2: Diagrama de timp
3.4. Am studiat schema experimentală din figura de mai jos
Conform schemei din figura 3 prin
închiderea și deschiderea cheii S1 la
un interval de 1-2 s a fost urmărită
starea ieșirilor Q și Q și au fost
construite diagramele de timp pentru
intrările J,K,C,Q și Q.
Figura 3: Schema experimentală
Figura 4: Schema de conectare a oscilografului
Intrarea Y a oscilografului a fost conectată la intrarea C, apoi a fost comutată la ieșirea Q, observându-se astfel oscilogramele
de mai jos.
4. Concluzii
În această lucrare de laborator am studiat bistabilul JK și în urma studierii lui și a bistabilului SR
pot spune că bistabil de tip JK este un fel de „generalizare” pentru RS. Sincronismul poate fi edge sau
M-S; Ideea de bază este că un bistabil JK nu poate fi de tip latch.
Tip latch (cu zăvorâre sau pe palierul semnalului de tact);
Tip front (edge ; sincronism pe frontul semnalului de tact);
Tip master-slave;
