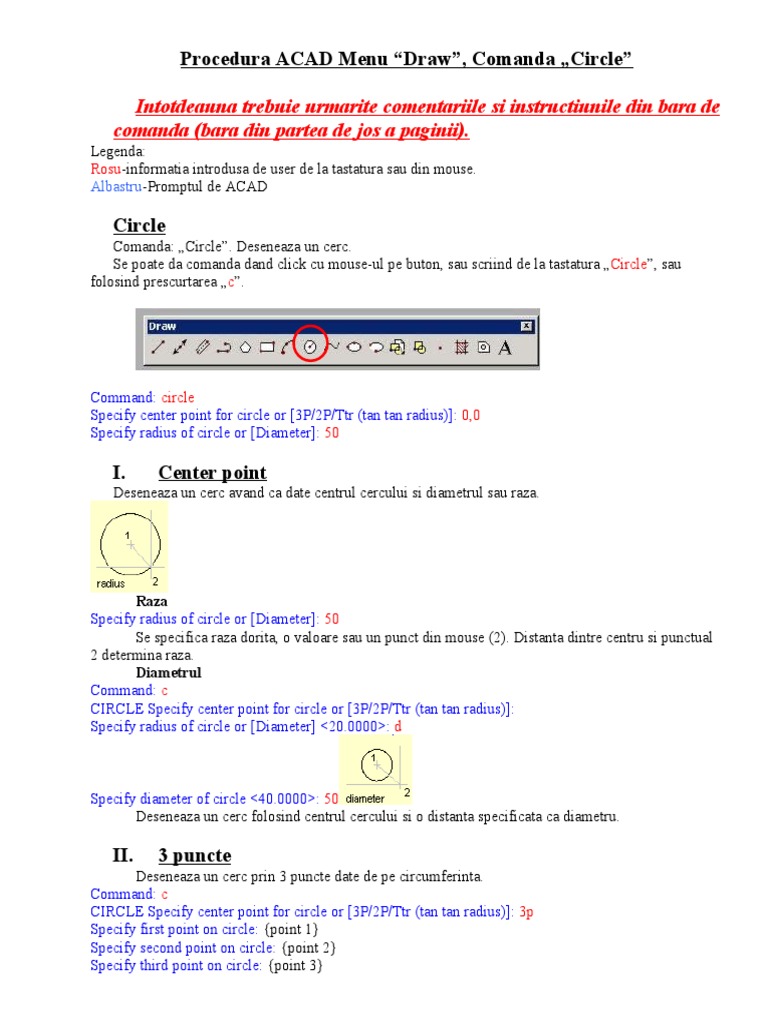

Procedura ACAD Menu “Draw”, Comanda „Circle”

Intotdeauna trebuie urmarite comentariile si instructiunile din bara de

comanda (bara din partea de jos a paginii).
Legenda:
Rosu-informatia introdusa de user de la tastatura sau din mouse.
Albastru-Promptul de ACAD

Circle
Comanda: „Circle”. Deseneaza un cerc.
Se poate da comanda dand click cu mouse-ul pe buton, sau scriind de la tastatura „Circle”, sau
folosind prescurtarea „c”.

Command: circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 0,0
Specify radius of circle or [Diameter]: 50

I. Center point
Deseneaza un cerc avand ca date centrul cercului si diametrul sau raza.

Raza
Specify radius of circle or [Diameter]: 50
Se specifica raza dorita, o valoare sau un punct din mouse (2). Distanta dintre centru si punctual
2 determina raza.
Diametrul
Command: c
CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:
Specify radius of circle or [Diameter] <20.0000>: d

Specify diameter of circle <40.0000>: 50

Deseneaza un cerc folosind centrul cercului si o distanta specificata ca diametru.

II. 3 puncte
Deseneaza un cerc prin 3 puncte date de pe circumferinta.
Command: c
CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 3p
Specify first point on circle: {point 1}
Specify second point on circle: {point 2}
Specify third point on circle: {point 3}
 III. 2 puncte
Deseneaza un cerc prin 2 puncte ce constituie capetele diametrului.
Command: c
CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 2p
Specify first end point of circle's diameter: {point 1}
Specify second end point of circle's diameter: {point 2}

IV. Tangent, Tangent, Radius

Desenaza un cerc cu o raza specificata tangent la 2 obiecte.
Command: c
CIRCLE Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: t
Specify point on object for first tangent of circle: {point 1}
Specify point on object for second tangent of circle: {point 2}
Specify radius of circle <18.6266>: 20

2
1
