Tema

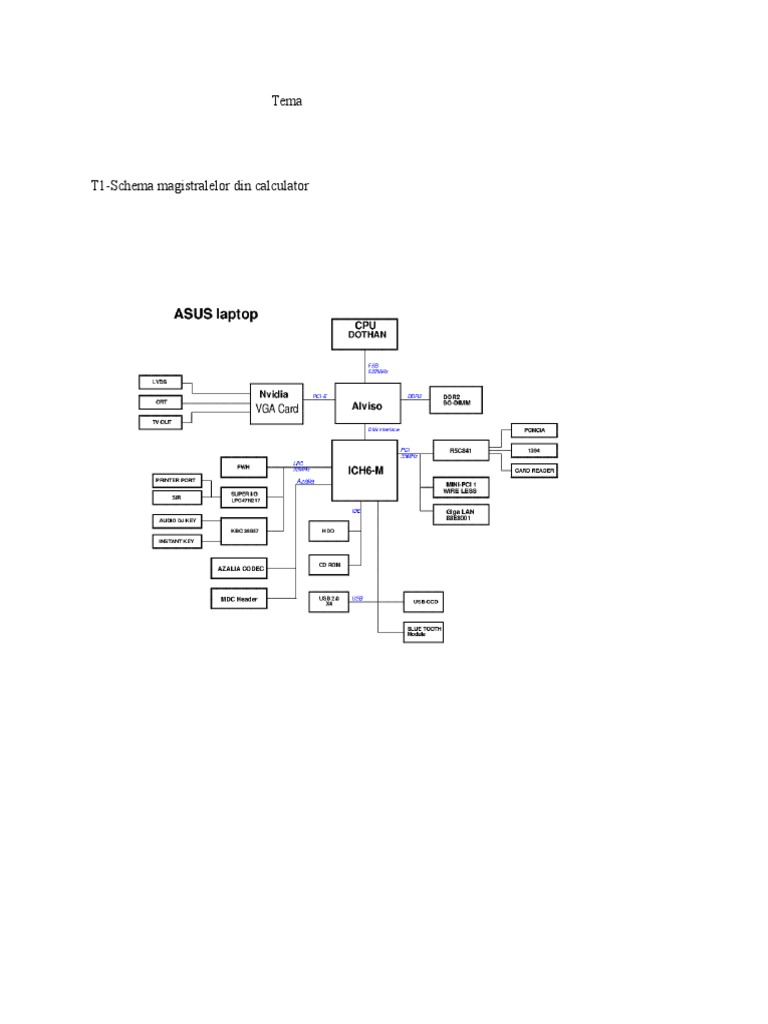

T1-Schema magistralelor din calculator

T2-caracteristici PCI

Caracteristici ale magistralei PCI

Dispozitiv iniţiator şi ţintă
Fiecare transfer implică două dispozitive, un inițiator și o țintă. Un dispozitiv inițiator sau master
este un dispozitiv care inițiază un transfer. Un dispozitiv țintă sau slave este adresat de către inițiator
pentru a finaliza transferul. Dispozitivele inițiatoare și țintă sunt numite agenți PCI.
Transferuri în mod exploziv
Un astfel de transfer constă dintr-o fază de adresă urmată de mai multe faze de date. Arbitrajul de
magistrala trebuie efectuat o singură dată. Faza de adresă trimite adresa de pornire și tipul tranzacției de
urmat. Dispozitivul țintă stochează adresa de pornire într-un contor de adrese și crește adresa cu fiecare
fază de date. Pe magistralele EISA și Micro Channel, capacitatea de a utiliza modul burst este stabilită
prin negociere între dispozitivele master și slave. Dacă oricare dintre acestea permite transferuri în rafală
sau niciunul dintre ele, blocurile de date sunt transferate folosind o serie de tranzacții individuale.
Arbitrajul autobuzului este necesar pentru fiecare tranzacție individuală. Un alt dispozitiv master poate
achiziționa magistrala între două tranzacții. Acest lucru poate limita sever vitezele de transfer. Pentru
magistrala 113 PCI, majoritatea transferurilor se fac în modul burst și majoritatea dispozitivelor sunt
proiectate pentru a permite astfel de transferuri. Dacă dispozitivul țintă poate executa doar o singură
tranzacție și dispozitivul principal încearcă să divizeze tranzacția, dispozitivul țintă va încheia tranzacția
după prima fază de date. Prin urmare, dispozitivul principal trebuie să solicite din nou magistrala prin
procesul de arbitrare. Această metodă are performanțe mai scăzute, dar o singură tranzacție poate fi
utilizată pentru dispozitivele care nu necesită rate mari de transfer. Presupunând că nici dispozitivul
inițiator, nici dispozitivul țintă nu inserează stări de așteptare, un cuvânt poate fi trimis pe fiecare margine
ascendentă a semnalului de ceas. La o frecvență de 33 MHz, implementările pe 32 de biți pot atinge rate
de transfer de 132 MB/s, iar implementările pe 64 de biți pot atinge rate de transfer de 264 MB/s. Cu o
frecvență de ceas de 66 MHz, sunt posibile rate de transfer de 264 MB/s și 528 MB/s.
Dispozitive multifuncţionale
Dispozitivul fizic PCI poate fi o componentă integrată pe placa de sistem sau o placă de extensie
PCI. Fiecare dispozitiv poate integra până la opt funcții separate, așa că se spune că un dispozitiv este
multifuncțional.
Ceasul magistralei PCI
Gama de frecvență a semnalului de ceas este de la 0 la 33 MHz. Specificaţiile versiunii 1.0 necesită ca
toate dispozitivele să funcționeze între 16 și 33 MHz și recomandă funcționarea la 0 MHz. Specifiactiile
versiunii 2.x prevad că toate dispozitivele trebuie să funcționeze în intervalul 0-33 MHz. Funcționarea la
0 MHz asigură un consum redus de energie și un potențial de depanare statică. Frecvența ceasului poate fi
schimbată în orice moment și ceasul poate fi oprit (stare scăzută). Versiunea 2.1 definește, de asemenea,
funcționarea la frecvențe de până la 66 MHz.

T3- tipuri AGP si caracteristicile lor

Accelerated Graphics Port (adesea prescurtat la AGP în engleză) este o magistrală de comunicare paralelă
punct la punct (BUS) de mare viteză. Din 2004, AGP a pierdut teren în favoarea PCI Express (PCIe).
PCIe domină piața de la jumătatea anului 2009. Cardurile și plăcile AGP erau încă în producție, dar aveau
suport minim pentru driverul OEM.

Versiuni
Intel lansa "specificațiile AGP 1,0 " în 1997. Ea incluse atât de 1x și 2x viteze. conform specificației
2.0 documentate AGP 4 × și 3,0 documentate disponibile versiuni includ:

Specificați Rată(MB/ Frecventă(Mhz

Viteză Pompare Voltaj(V)
i s) )

PCI - Simplă 133 33 3,3

AGP 1.0 1 Simplă 266 66 3,3

AGP 1.0 2 Dublă 533 66 3,3

AGP 2.0 4 De patru ori 1066 66 1,5

AGP 3.0 8 De opt ori 2133 66 0,8

0,8
AGP 3.5 8 De opt ori 2133 66

AGP este mai degrabă un port decât o magistrală, deoarece mai multe dispozitive pot fi conectate la
magistrală, dar AGP este pur și simplu o conexiune punct la punct între adaptorul video și procesorul de
sistem. AGP este o interfață pe 64 de biți care poate rula la 66 MHz. Specificația AGP se bazează pe o
extensie pe 64 de biți a specificației PCI 2.1 și descrie, de asemenea, un mod de operare de 66 MHz
neimplementat. AGP este implementat cu un conector asemănător unei magistrale PCI, cu 32 de linii cu
adrese și date multiplexate. Există opt linii suplimentare pentru adresarea în bandă laterală, care sunt
descrise în secțiunea următoare. Plăcile de bază AGP au un conector de expansiune pentru adaptoarele
video AGP și, de obicei, un conector PCI mai puțin, altfel sunt similare cu plăcile de bază PCI. Interfața
AGP rulează la viteza maximă a magistralei de sistem, în timp ce magistrala PCI rulează la jumătate de
viteză. Aceasta înseamnă că AGP rulează la 66MHz din magistrala PCI în loc de 33MHz pe o placă de
bază Pentium II standard. Aceasta dublează viteza de transfer a portului. În loc de limitarea de 133 MB/s
a magistralei PCI în modul de viteză minimă Figura 1. Transferul de date de mapare a texturii pe interfața
AGP. 2 Rata de transfer AGP este de 266 MB/s. De asemenea, are avantajul că nu trebuie să partajeze
viteze de transfer cu alte dispozitive PCI.

T4-ceasurile din calculator si corelatia dintre ele

Ceas dispozitiv/magistrală Corelatie

Magistrală sistem 600 -
Microprocesor 2420 Ceas sistem *4
T5- intreruperile hardware din calcutarorul vostru si destinatia fiecareia
Bibliografie

http://users.utcluj.ro/~baruch/book_siec/SIEC-PCI.pdf
https://ro.wikipedia.org/wiki/Accelerated_Graphics_Port
http://users.utcluj.ro/~baruch/papers/AGP.pdf
