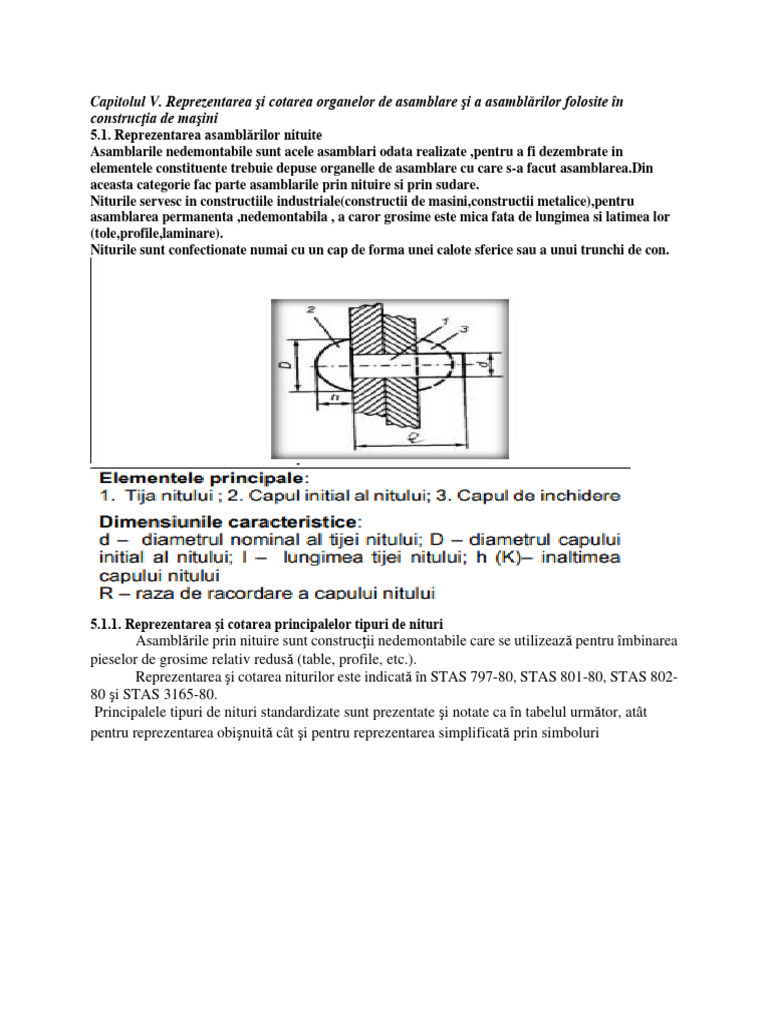

Capitolul V.

Reprezentarea şi cotarea organelor de asamblare şi a asamblărilor folosite în

construcţia de maşini
5.1. Reprezentarea asamblărilor nituite
Asamblarile nedemontabile sunt acele asamblari odata realizate ,pentru a fi dezembrate in
elementele constituente trebuie depuse organelle de asamblare cu care s-a facut asamblarea.Din
aceasta categorie fac parte asamblarile prin nituire si prin sudare.
Niturile servesc in constructiile industriale(constructii de masini,constructii metalice),pentru
asamblarea permanenta ,nedemontabila , a caror grosime este mica fata de lungimea si latimea lor
(tole,profile,laminare).
Niturile sunt confectionate numai cu un cap de forma unei calote sferice sau a unui trunchi de con.

5.1.1. Reprezentarea şi cotarea principalelor tipuri de nituri

Asamblările prin nituire sunt construcţii nedemontabile care se utilizează pentru îmbinarea
pieselor de grosime relativ redusă (table, profile, etc.).
Reprezentarea şi cotarea niturilor este indicată în STAS 797-80, STAS 801-80, STAS 802-
80 şi STAS 3165-80.
Principalele tipuri de nituri standardizate sunt prezentate şi notate ca în tabelul următor, atât
pentru reprezentarea obişnuită cât şi pentru reprezentarea simplificată prin simboluri
5.1.2.Reprezentarea asamblarilor nituite

Dacă nituirea se execută pe şantier, capul de nit se va marca pe desen cu un simbol sub formă de
steguleţ simplu (fig.1). Dacă şi găurirea pieselor de asamblat şi nituirea se execută pe şantier atunci
capul de nit se va marca cu un steguleţ dublu (fig.1). În fig. 3 este dat un exemplu de întocmire a
desenului de ansamblu pentru o nituire cu două eclise, cu niturile dispuse în patru şiruri în zig-zag.
 Îmbinările nituite se reprezintă în desenele de detaliu, necesare execuției, conform
prescripţiilor din STAS 187- 80, ţinându-se cont de următoarele reguli:
• Niturile se reprezintă în situaţia finală, adică după batere.
• Reprezentarea se face în două proiecţii:
- în vedere, în plan orizontal considerând capul niturilor îndepărtat printr-o secţiune
transversală făcută prin tijă;
- în secţiune pe planul vertical, considerând planul de secţionare trecând prin axele
niturilor.

În această secţiune (longitudinală pentru nituri), niturile nu se haşurează.

 Fig.1 Imbinări nituite prin suprapunere
a) – cu un rând de nituri ; b) – cu două rânduri de nituri ; c) – cu două rânduri de nituri în zig-
zag

Îmbinarea tablelor se poate realiza prin suprapunere sau cap la cap cu ajutorul ecliselor. În figura
1 sunt reprezentate îmbinări nituite prin suprapunere, iar în figura 2 îmbinări nituite cu eclise:

Fig.2. Îmbinări nituite cu eclise
