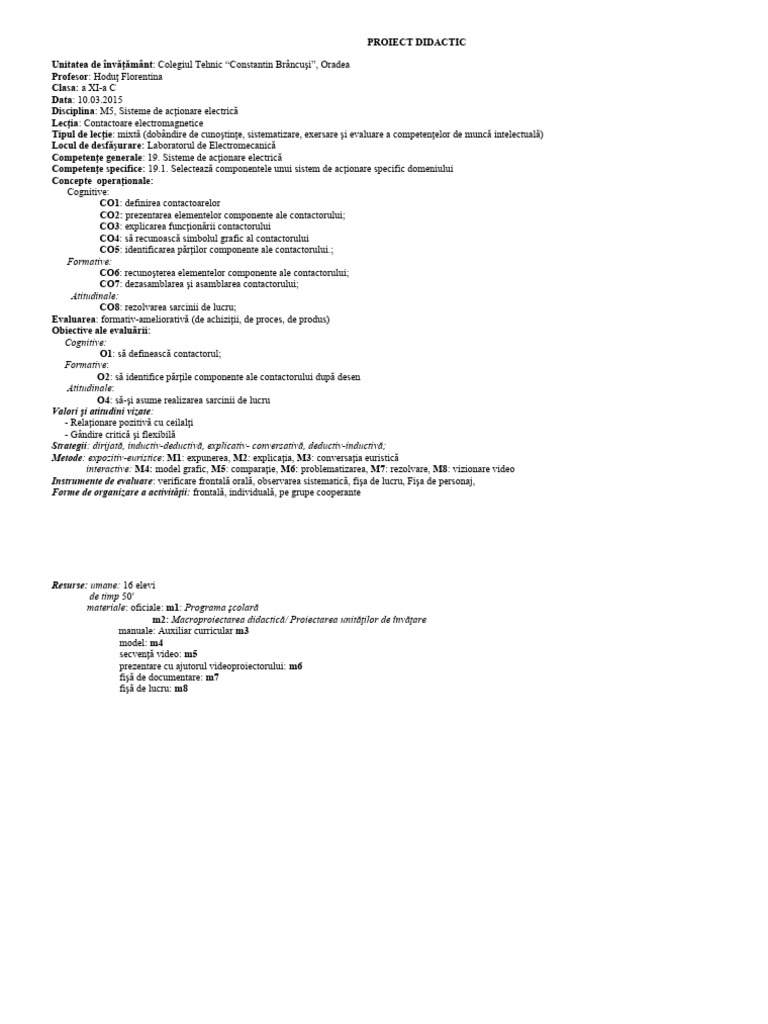

PROIECT DIDACTIC

Unitatea de învăţământ: Colegiul Tehnic “Constantin Brâncuşi”, Oradea

Profesor: Hoduţ Florentina
Clasa: a XI-a C
Data: 10.03.2015
Disciplina: M5, Sisteme de acţionare electrică
Lecţia: Contactoare electromagnetice
Tipul de lecţie: mixtă (dobândire de cunoştinţe, sistematizare, exersare şi evaluare a competenţelor de muncă intelectuală)
Locul de desfăşurare: Laboratorul de Electromecanică
Competenţe generale: 19. Sisteme de acţionare electrică
Competenţe specifice: 19.1. Selectează componentele unui sistem de acţionare specific domeniului
Concepte operaţionale:
Cognitive:
CO1: definirea contactoarelor
CO2: prezentarea elementelor componente ale contactorului;
CO3: explicarea funcţionării contactorului
CO4: să recunoască simbolul grafic al contactorului
CO5: identificarea părţilor componente ale contactorului.;
Formative:
CO6: recunoşterea elementelor componente ale contactorului;
CO7: dezasamblarea şi asamblarea contactorului;
Atitudinale:
CO8: rezolvarea sarcinii de lucru;
Evaluarea: formativ-ameliorativă (de achiziţii, de proces, de produs)
Obiective ale evaluării:
Cognitive:
O1: să definească contactorul;
Formative:
O2: să identifice părţile componente ale contactorului după desen
Atitudinale:
O4: să-şi asume realizarea sarcinii de lucru
Valori şi atitudini vizate:
- Relaţionare pozitivă cu ceilalţi
- Gândire critică şi flexibilă
Strategii: dirijată, inductiv-deductivă, explicativ- conversativă, deductiv-inductivă;
Metode: expozitiv-euristice: M1: expunerea, M2: explicaţia, M3: conversaţia euristică
interactive: M4: model grafic, M5: comparaţie, M6: problematizarea, M7: rezolvare, M8: vizionare video
Instrumente de evaluare: verificare frontală orală, observarea sistematică, fişa de lucru, Fişa de personaj,
Forme de organizare a activităţii: frontală, individuală, pe grupe cooperante
Resurse: umane: 16 elevi
de timp 50′
materiale: oficiale: m1: Programa şcolară
m2: Macroproiectarea didactică/ Proiectarea unităţilor de învăţare
manuale: Auxiliar curricular m3
model: m4
secvenţă video: m5
prezentare cu ajutorul videoproiectorului: m6
fişă de documentare: m7
fişă de lucru: m8
 Demers didactic

Secvenţele didactice Obiective Activitatea profesorului Activitatea elevului Resurse Resurse Evaluare
operaţionale materiale Procedurale

1. Moment -absenţe -răspund cerinţelor m6 M3

organizatoric -organizeazã materialele şi clasa -pregătesc materialele
-creeazã un climat cooperant solicitate
2min -se aşează la locurile indicate

2. Reactualizarea -solicitã răspunsuri la întrebările: -elaboreazã rãspunsuri M2,M3 frontalã

cunoştinţelor/evaluare
 Care sunt părţile componente ale unui sistem de acţionare obs.
3min electrică? sistematicã
 Întrerupătorul şi releele intermediare din care componentă
a SAE fac parte?
 Ce este întrerupătorul?
--evalueazã rãspunsurile
3. Introducerea în noile -solicită elevilor să identifice din care componentă a SAE face parte
conţinuturi ale lecţiei; contactorul -identificã locul m6 M1,M3
Prezentarea titlului şi a -noteazã pe tablă titlul lecţiei contactorului în SAE
obiectivelor lecţiei -precizează ce vor afla, ce vor şti să facă la sfârşitul orei, de ce este -notează în caiete titlul
2min important să cunoască rolul contactorului în SAE lecţiei
-organizeazã învăţarea
4. Dobândirea de noi - Distribuie elevilor fişe de documentare -definesc valorificând m3 M1
cunoştinţe achiziţii anterioare obs
Prezintă definiţia contactorului, rolul lui în SAE şi părţile m6 sistematicã
12min componente:
M2
Def: Contactoarele sunt aparate de comutaţie cu o singură poziţie verificare
CO1 stabilă care pot stabili, suporta şi întrerupe curenţii în condiţii -investigheazã sursele frontala
normale de exploatare a unui circuit, inclusiv curenţii de -identificã m7 M3
suprasarcină. orala
M5
Contactoarele neacţionate lasă circuitul deschis (îl închid în -îşi iau notiţe
momentul acţionării), iar întreruptoarele neacţionate lasă circuitul
principal închis (îl deschid în momentul acţionării).
-explicã pe baza m3
Clasificare: algoritmului cauzã efect m6 M1
• După acţionare:electromagnetice, pneumatice şi mecanice
 • După curentul din circuitul principal: de c.a şi c.c
• După numărul de poli: monopolare, bipolare, tripolare şi
tetrapolare M2 obs
• După mişcarea contactelor mobile: rotaţie, translaţie şi sistematicã
rototranslaţie --comparã m7
• După mediul de stingere a arcului electric: cu aer, în ulei
Părţile componente: M3
verificare
CO2  1. Căile de curent - reprezentate de contactele contactorului : M5 frontala
Punctele de contact se realizează prin intermediul unor "pastile"
din argint industrial cu care sunt prevăzute lamelele contactului. -îşi asumã responsabilitatea
Reguli: - contactele de forţă se notează cu litere, contactele de unei opinii
4. Dobândirea de noi orala
comandă se notează cu cifre: cele normal deschise cu cifre pare
cunoştinţe
iar cele normal închise cu cifre impare
12min  2. Circuitul magnetic : - este format din două miezuri
magnetice: un miez magnetic fix aflat în corpul
contactorului şi în interiorul căruia se află bobina -descoperă
contactorului şi un miez magnetic mobil prins de puntea
mobilă din capul contactorului
-coreleazã, valorificând
 3. Circuitul electric de comandă - îl constitue bobina
achiziţiile anterioare
contactorului formată din mai multe spire bobinate pe o carcasă
din ebonită prevăzută la capete cu două cleme de legătură cu
circuitul exterior.
 4. Dispozitivele de stingere a arcului electric- se găsesc la M1
contactoarele mai mari de 32 A şi sunt sub forma unor -îşi iau notiţe m3 obs
grătare metalice fixate în capul contactorului în dreptul
CO4 contactelor fixe de forţă. m6 M2 sistematicã

Se prezintă schema electrică a contactorului electromagnetic,

elementele componente şi simbolul grafic. -se formuleazã opinii
CO3 M3 verificare
Funcţionarea contactorului: frontala
m7 M5
La alimentarea bobinei cu tensiune în jurul ei se produce un
câmp magnetic care atrage miezul magnetic mobil pentru a închide -se argumenteazã
orala
circuitul magnetic. Miezul magnetic mobil fiind fixat de puntea
mobilă a contactelor le deplasează şi acestea îşi schimbă poziţia
(cele deschise se închid, iar cele închise se deschid). Contactorul se
menţine în această stare atât timp cât bobina sa este alimentată cu
tensiune.

5. Fixarea lecţiei CO5 -pune elevilor prin intermediul videoproiectorului o secvenţă video -analizeazã problema m4 M4 -fişe de lucru
cu părţile componente ale contactorului
26min CO6 m5 M5
-împarte elevii pe grupe de câte patru, distribuie fiecărei grupe câte
 CO7 un contactor şi o fişă de lucru -îşi asumã sarcina de lucru m6 M6
CO8 -solicită elevilor să rezolve sarcina de lucru -oferã soluţii m7 M7
-verifică împreună cu elevii rezolvarea sarcinii de lucru m8 M8
6. Temă pentru acasã
2min Recomandã: aprofundarea cunoştinţelor asimilate prin citirea lecţiei -noteazã M1
acasã
7. Evaluarea
3min -Analizeazã critic, laudã, ierarhizeazã, decide/noteazã -se raporteazã la aprecieri m8 M2, M3
 FIŞĂ DE DOCUMENTARE

Contactoare electromagnetice

Def: Sunt aparate de comutaţie cu o singură poziţie stabilă care pot stabili, suporta şi
întrerupe curenţii în condiţii normale de exploatare a unui circuit, inclusiv curenţii de suprasarcină.
Contactoarele închid şi menţin închis un circuit cât timp durează comanda.
Contactoarele neacţionate lasă circuitul deschis (îl închid în momentul acţionării),
iar întreruptoarele neacţionate lasă circuitul principal închis (îl deschid în momentul acţionării).
Clasificarea contactoarelor

Tipuri constructive de
contactoare.

Comanda contactoarelor se realizează cu un contact k ce aparţine unui întreruptor,

termostat, releu, cconf fig.1 sau cu butoane duble conform fig.2

Fig.1

Fig.2
 Părţile componente:
1. Căile de curent - reprezentate de contactele contactorului:
- 3 grupe de contacte de forţă sau principale R - A; S - B; T - C .
Aceste contacte se notează cu litere şi sunt contacte normal deschise
- 4 grupe de contacte de comandă sau auxiliare:
- 2 grupe de contacte normal deschise 2 - 4; 6 - 8
- 2 grupe de contacte normal închise 3 - 5; 7 - 9 .
Fiecare grupă de contacte este formată din:
- 2 contacte fixe montate pe capul contactorului
- 1 contact mobil montat pe puntea mobilă a contactorului
Punctele de contact se realizează prin intermediul unor "pastile" din argint industrial cu care
sunt prevăzute lamelele contactului.
Reguli: - contactele de forţă se notează cu litere, contactele de comandă se notează cu
cifre: cele
normal
deschise cu
cifre pare iar
cele normal închise
cu cifre impare
 TCA 10 A -cod 4003 TCA 10 A -cod 4005
Elemente componente ale contactorului TCA 10 A

[Link] magnetic: - este format din două miezuri magnetice: un miez magnetic fix aflat în corpul
contactorului şi în interiorul căruia se află bobina contactorului şi un miez magnetic mobil prins de
puntea mobilă din capul contactorului
[Link] electric de comandă- îl constitue bobina contactorului formată din mai multe spire
bobinate pe o carcasă din ebonită prevăzută la capete cu două cleme de legătură cu circuitul
exterior. Este amplasată în corpul contactorului, între miezurile magnetice ale acestuia. Bobinele
se construiesc pentru următoarele tensiuni nominale :
- 24; 48; 110; 220; 380; 500 V curent alternativ
- 24; 48; 60; 110; 220 V curent continuu
4. Dispozitivele de stingere a arcului electric- se găsesc la contactoarele mai mari de 32 A şi sunt
sub forma unor grătare metalice fixate în capul contactorului în dreptul contactelor fixe de forţă.

În fig.3 este reprezentat un contactor cu mişcare de translaţie, cu dublă întrerupere,

folosit în circuitele de curent alternativ.
Fig.3
Elementul motor este un electromagnet monofazat cu
spiră în scurtcircuit, cu armătura fixă 8, înfăşurarea
de excitaţie 6 şi armătura mobilă 5. Alimentarea
bobinei 6 (pe la bornele 7) determină atragerea
armăturii 5 şi, odată cu ea, a casetei izolante 11. În
acest mod, puntea conductoare 9 (pe care se
găsesc câte două contacte mobile 1) stabileşte cele
două contacte (contactele fixe fiind notate cu 2),
realizând astfel continuitatea circuitului principal,
între bornele 3. Resortul 10 (comprimat în interiorul
casetei 11) realizează presiunea de contact
necesară contactelor principale. Invers, la
întreruperea alimentării electromagnetului, sub
acţiunea resoartelor antagoniste 4, armătura mobilă
revine în poziţia iniţială, întrerupând circuitul principal
al contactorului. Avantajele acestei variante
constructive sunt legate de întreruperea circuitului
(pe fiecare fază) în câte două locuri şi de eliminarea
legăturilor flexibile.
Uzual, astfel de contactoare sunt destinate conectării motoarelor electrice de c.a., a
reostatelor de pornire si reglaj, dar şi pentru diverse comutaţii în reţelele de forţă şi de iluminat (de
c.a.).

Funcţionarea contactorului:
La alimentarea bobinei cu tensiune în jurul ei se produce un câmp magnetic care atrage
miezul magnetic mobil pentru a închide circuitul magnetic. Miezul magnetic mobil fiind fixat de
puntea mobilă a contactelor le deplasează şi acestea îşi schimbă poziţia (cele deschise se închid,
iar cele închise se deschid). Contactorul se menţine în această stare atât timp cât bobina sa este
alimentată cu tensiune.
Principiul de funcţionare al acestor aparate se bazează pe faptul că deplasarea contactelor
mobile nu se mai face ca la aparatele de comandă manuală, acţionându-se direct prin forţa mecanică
asupra axului acestor contacte, ci prin acţionarea indirectă a unui element de execuţie electric
(electromagnet).
 FIŞĂ DE LUCRU

1. Să se dezasambleze contactorul, să se identifice părţile componente ale contactorului, să

se completeze tabelul de mai jos şi să se asambleze la loc contactorul:

Tip contactor electromagnetic Părţi componente

Contactor electromagnetic cu dublă

întrerupere

1..........................................

2....................................................

3...............................................................

4.....................................

5............................................

6...........................................................

7.............................................................

8...................................................

9..........................................

10.............................................................

11...........................................................
 Rezolvarea Fişei de lucru

Tip contactor electromagnetic Părţi componente

Contactor electromagnetic cu dublă

întrerupere

1.... contacte mobile.................................

2...... contacte fixe.....................................

3....... borne..............................................

4......... resort antagonist............................

5.......... armătură mobilă...........................

6............ bobină.......................................

7............ borne.........................................

8............. armătură fixă..........................

9........... punte conductoare......................

10.......... resort.........................................

11.......... casetă.........................................
