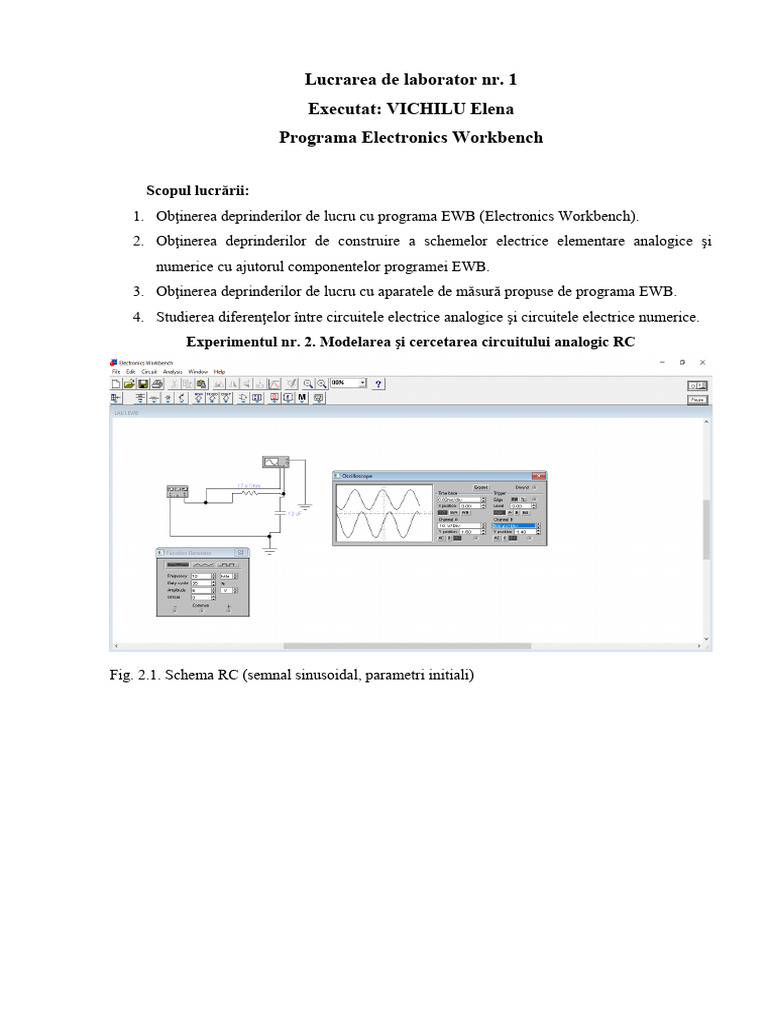

Lucrarea de laborator nr.

1
Executat: VICHILU Elena
Programa Electronics Workbench

Scopul lucrării:
1. Obţinerea deprinderilor de lucru cu programa EWB (Electronics Workbench).
2. Obţinerea deprinderilor de construire a schemelor electrice elementare analogice şi
numerice cu ajutorul componentelor programei EWB.
3. Obţinerea deprinderilor de lucru cu aparatele de măsură propuse de programa EWB.
4. Studierea diferenţelor între circuitele electrice analogice şi circuitele electrice numerice.
Experimentul nr. 2. Modelarea şi cercetarea circuitului analogic RC

Fig. 2.1. Schema RC (semnal sinusoidal, parametri initiali)

Fig. 2.2. Schema RC (semnal treunghiular, parametri initiali)

Fig. 2.3. Schema RC (semnal dreptunghiular, parametri initiali)

Fig. 2.4. Schema RC (semnal sinusoidal, parametri modificati)

Fig. 2.5. Schema RC (semnal treunghiular, parametri modificati)

Fig. 2.6. Schema RC (semnal dreptunghiular, parametri modificati)
 Experimentul nr. 3. Cercetarea circuitului electric logic (numeric)
Nr Variabile Funcţii
d/o a b c ŞI SAU
a × b ×c a+ b+c
0 0 0 0 0 1
1 0 0 1 0 1
2 0 1 0 0 1
3 0 1 1 0 1
4 1 0 0 0 0
5 1 0 1 1 1
6 1 1 0 0 1
7 1 1 1 0 1
Tabelul 3. Tabelul de adevăr

Fig. 3.1. Schema eletrică logică (numerică) cu dispozitivul LOGIC CONVERTER (ŞI)
 Fig. 3.2. Schema eletrică logică (numerică) cu dispozitivul LOGIC CONVERTER (SAU)

Fig. 3.3. Schema eletrică logică (numerică) cu dispozitivul LOGIC ANALYZER (parametri
modificati)
 Întrebări de control

La prezentarea raportului trebuie să cunoaşteţi toate simbolurile convenţionale ale

circuitelor electrice, definiţiile funcţiilor logice elementare, definiţia tabelului de adevăr şi
să fiţi capabili să răspundeţi la următoarele întrebări de control:

1. Cîte tipuri de surse de curent pot fi utilizate în programa EWB, enumeraţi-le?

Fig. 4.1. Lista cu surse de curent

(23 de surse de curent pot fi utilizate în programa EWB)

 Ground  Nonlinear Dependent
 Battery Source
 DC Current Source
 AC Voltage Source
 AC Current Source
 Voltage-Controlled
Voltage Source
 Voltage-Controlled
Current Source
 Current-Controlled
Voltage Source
 Current-Controlled
Current Source
 +Vcc Voltage Source
 +Vdd Voltage Source
 Clock
 AM Source
 FM Source
 Voltage-Controlled Sine
Wave Oscillator
 Voltage-Controlled
Triangle Wave Oscillator
 Voltage-Controlled
Square Wave Oscillator
 Controlled One-Shot
 Piecewise Linear Source
 Voltage-Controlled
Piecewise Linear
Oscillator
 Frequency-Shift-Keying-
Source
 Polynomial Source
2. Cîte tipuri de semnale pot fi obținute cu ajutorul generatorului FUNCTION
GENERATOR?

Fig. 4.2. Function Generator

Cu ajutorul generatorului FUNCTION GENERATOR pot fi obtinute 3 tipuri de semnale :

 Sinusoidal
 Triunghiular
 Dreptunghiular

3. Cum se determină factorul de umplere DUTY CYCLE?

PWM (Pulse Width Modulation) este o tehnică folosită pentru a varia în mod controlat
tensiunea dată unui dispozitiv electronic. Această metodă schimbă foarte rapid tensiunea oferită
dispozitivului respectiv din ON în OFF și invers (treceri rapide din HIGH în LOW, de exemplu 5V -
0V). Raportul dintre perioada de timp corespunzătoare valorii ON și perioada totală dintr-un ciclu
ON-OFF se numește factor de umplere (duty cycle) și reprezintă, în medie, tensiunea pe care o va
primi dispozitivul electronic. Astfel, se pot controla circuite analogice din domeniul digital. Practic,
asta înseamnă că un LED acționat astfel se va putea aprinde / stinge gradual, iar în cazul unui motor
acesta se va învârti mai repede sau mai încet.
 Fig. 4.3 Pulse Width Modulation

4. Pentru ce se utilizează următoarele dispozitive: osciloscopul OSCILLOSCOPE;

convertorul logic LOGIC CONVERTER; analizatorul logic LOGIC ANALYZER?

OSCILLOSCOPE:
Un osciloscop (în mod informal un osciloscop ) este un tip de instrument electronic de
testare care afișează grafic tensiuni electrice variabile ca o diagramă bidimensională a unuia sau mai
multor semnale în funcție de timp. Scopurile principale sunt afișarea pe ecran a formelor de undă
repetitive sau simple, care altfel ar apărea prea scurt pentru a fi percepute de ochiul uman.
Forma de undă afișată poate fi apoi analizată pentru proprietăți precum amplitudinea , frecvența ,
timpul de creștere , intervalul de timp, distorsiunea, si altii. Inițial, calculul acestor valori necesita
măsurarea manuală a formei de undă în raport cu scalele încorporate în ecranul instrumentului.
Instrumentele digitale moderne pot calcula și afișa direct aceste proprietăți.

LOGIC CONVERTER:
Convertorul de nivel logic este un dispozitiv mic care reduce în siguranță semnalele de 5V la
3,3V și crește de la 3,3V la 5V. Fiecare convertor de nivel are capacitatea de a converti 4 pini pe
partea superioară în 4 pini pe partea inferioară. Sunt prevăzute două intrări și două ieșiri pentru
fiecare parte.Poate fi folosit cu serial normal, I2C, SPI și orice alt semnal digital. Nu funcționează cu
un semnal analogic. Convertorul de nivel este foarte ușor de utilizat. Placa trebuie alimentată de la
cele două surse de tensiune (înaltă și joasă tensiune) pe care le folosește sistemul
dumneavoastră. Tensiune înaltă (5 V de exemplu) la pinul „HV”, tensiune joasă (3,3 V de exemplu)
la „LV”.

LOGIC ANALYZER:
 Un analizor logic este un instrument electronic care captează și afișează semnale multiple de la
un sistem digital sau un circuit digital . Un analizor logic poate converti datele capturate în diagrame
de sincronizare , decodificări de protocol, urme ale mașinii de stare , limbaj de asamblare sau poate
corela asamblarea cu software-ul la nivel de sursă. Analizoarele logice au capabilități avansate de
declanșare și sunt utile atunci când un utilizator trebuie să vadă relațiile de sincronizare dintre multe
semnale dintr-un sistem digital.

5. Pentru ce se folosesc butoanele de pe panoul osciloscopului OSCILLOSCOPE?

Un osciloscop analog este de obicei împărțit în patru secțiuni: afișaj, comenzi verticale,
comenzi orizontale și comenzi de declanșare. Afișajul este de obicei un CRT cu linii de referință
orizontale și verticale numite reticule . Ecranele CRT au, de asemenea, comenzi pentru focalizare,
intensitate și găsirea fasciculului.

Secțiunea verticală controlează amplitudinea semnalului afișat. Această secțiune are un buton
selector volți-pe-diviziune (Volți/Div), un comutator selector AC/DC/Pământ și intrare verticală
(primară) pentru instrument. În plus, această secțiune este de obicei echipată cu butonul de poziție
verticală a fasciculului.

Secțiunea orizontală controlează baza de timp sau „măturarea” instrumentului. Controlul

principal este comutatorul selector al secundelor pe diviziune (Sec/Div). De asemenea, este inclusă o
intrare orizontală pentru trasarea semnalelor cu două axe XY. Butonul de poziție a fasciculului
orizontal este în general situat în această secțiune.

Secțiunea de declanșare controlează evenimentul de pornire al măturarii. Declanșatorul poate

fi setat să repornească automat după fiecare scanare sau poate fi configurat să răspundă la un
eveniment intern sau extern. Principalele comenzi ale acestei secțiuni sunt comutatoarele selectoare
de sursă și de cuplare și o intrare de declanșare externă (Intrare EXT) și reglarea nivelului.

Pe lângă instrumentul de bază, majoritatea osciloscoapelor sunt furnizate cu o sondă. Sonda

se conectează la orice intrare a instrumentului și are de obicei un rezistor de zece ori impedanța de
intrare a osciloscopului. Acest lucru are ca rezultat un factor de atenuare de 0,1 (-10×); aceasta ajută
la izolarea sarcinii capacitive prezentate de cablul sondei de semnalul măsurat. Unele sonde au un
comutator care permite operatorului să ocolească rezistorul atunci când este cazul.

6. Ce funcţie îndeplinesc bistabilii în schema din Fig. 12?

Un flip-flop sau zăvor este un circuit care are două stări stabile și poate fi folosit pentru a
stoca informații despre stare - un multivibrator bistabil . Circuitul poate fi făcut să schimbe starea
prin semnale aplicate la una sau mai multe intrări de control și va avea una sau două ieșiri. Este
elementul de stocare de bază în logica secvenţială . Flip-flops și zăvoarele sunt blocuri fundamentale
ale sistemelor electronice digitale utilizate în computere, comunicații și multe alte tipuri de sisteme.
7. Care este diferenţa esenţială dintre circuitele electrice analogice şi numerice?

La momentul dat calculatoarele numerice au o gamă largă de aplicare, iar calculatoarele

analogice sunt utilizate numai în anumite scopuri speciale sau pentru controlul automat asupra
proceselor de producție.

8. De ce la circuitele electrice logice (numerice) se aplică numai semnale

dreptunghiulare?

9. Comparaţi avantajele şi neajunsurile calculatoarelor analogice şi numerice.
