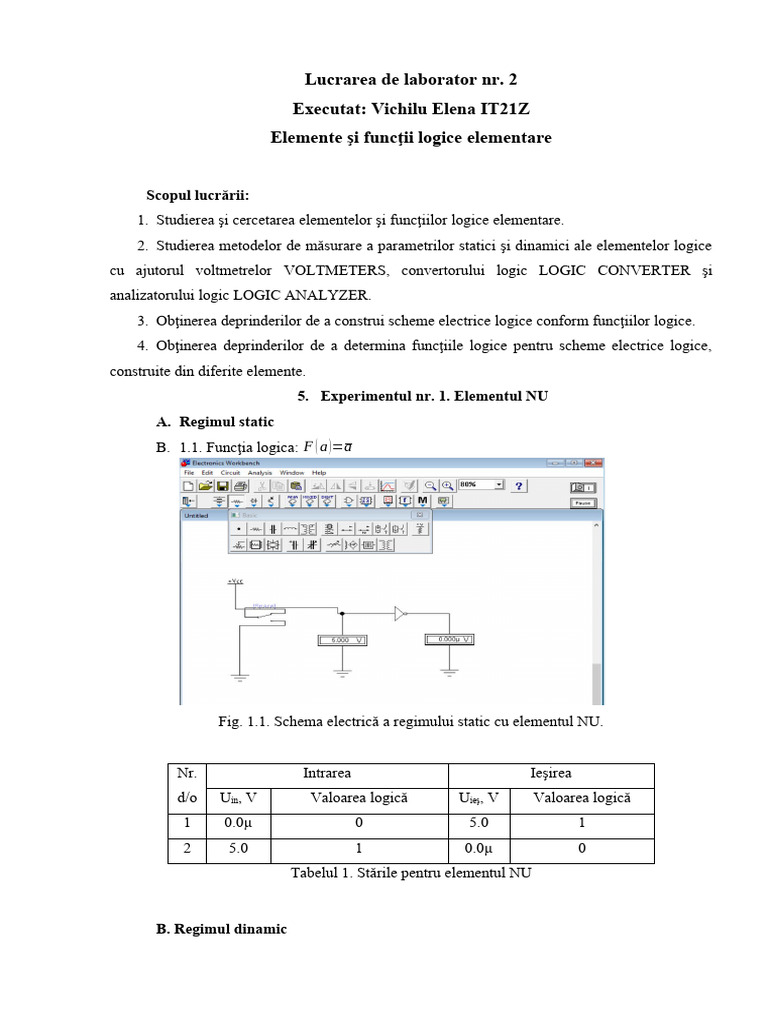

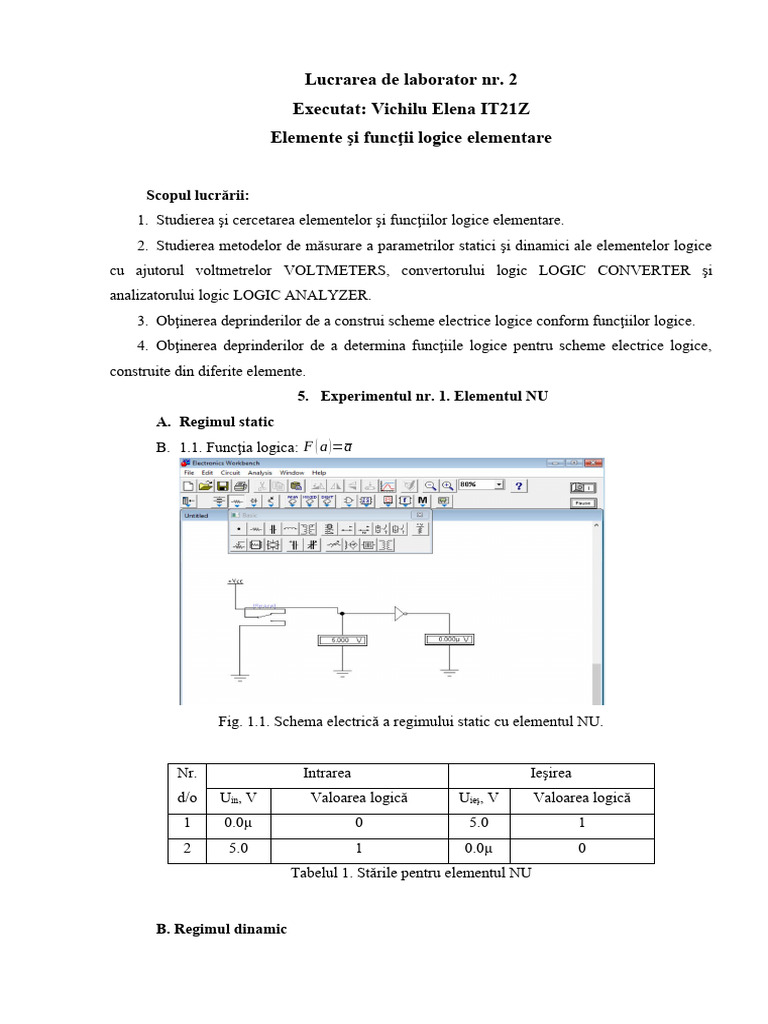

Lucrarea de laborator nr.

2
Executat: Vichilu Elena IT21Z
Elemente şi funcţii logice elementare

Scopul lucrării:
1. Studierea şi cercetarea elementelor şi funcţiilor logice elementare.
2. Studierea metodelor de măsurare a parametrilor statici şi dinamici ale elementelor logice
cu ajutorul voltmetrelor VOLTMETERS, convertorului logic LOGIC CONVERTER şi
analizatorului logic LOGIC ANALYZER.
3. Obţinerea deprinderilor de a construi scheme electrice logice conform funcţiilor logice.
4. Obţinerea deprinderilor de a determina funcţiile logice pentru scheme electrice logice,
construite din diferite elemente.
5. Experimentul nr. 1. Elementul NU
A. Regimul static
B. 1.1. Funcţia logica: F ( a )=a

Fig. 1.1. Schema electrică a regimului static cu elementul NU.

Nr. Intrarea Ieşirea

d/o Uin, V Valoarea logică Uieş, V Valoarea logică
1 0.0µ 0 5.0 1
2 5.0 1 0.0µ 0
Tabelul 1. Stările pentru elementul NU

B. Regimul dinamic
 Fig. 1.2. Schema electrică a regimului dinamic cu elementul NU

Compararea diagramelor: Dupa diagramele temporale putem sa vedem ca rezultatele ca si in

tabele de adevar se schimba dar in mod dinamic.

Experimentul nr. 2. Elementul SAU cu patru intrări

A. Regimul static
2.1. Functia logica: F ( a ,b , c , d )=( a+b ) +(c +d )

Fig. 2.1. Schema electrică a regimului static cu elementul SAU

Nr. Intrări Ieşirea

 d/o UA, V V.L. UB, V V.L. UC, V V.L. UD, V V.L. Uieş, V V.L.
1 0.0µ 0 0.0µ 0 0.0µ 0 0.0µ 0 0.0µ 0
2 0.0µ 0 0.0µ 0 0.0µ 0 5.0 1 5.0 1
3 0.0µ 0 0.0µ 0 5.0 1 0.0µ 0 5.0 1
4 0.0µ 0 0.0µ 0 5.0 1 5.0 1 5.0 1
5 0.0µ 0 5.0 1 0.0µ 0 0.0µ 0 5.0 1
6 0.0µ 0 5.0 1 0.0µ 0 5.0 1 5.0 1
7 0.0µ 0 5.0 1 5.0 1 0.0µ 0 5.0 1
8 0.0µ 0 5.0 1 5.0 1 5.0 1 5.0 1
9 5.0 1 0.0µ 0 0.0µ 0 0.0µ 0 5.0 1
10 5.0 1 0.0µ 0 0.0µ 0 5.0 1 5.0 1
11 5.0 1 0.0µ 0 5.0 1 0.0µ 0 5.0 1
12 5.0 1 0.0µ 0 5.0 1 5.0 1 5.0 1
13 5.0 1 5.0 1 0.0µ 0 0.0µ 0 5.0 1
14 5.0 1 5.0 1 0.0µ 0 5.0 1 5.0 1
15 5.0 1 5.0 1 5.0 1 0.0µ 0 5.0 1
16 5.0 1 5.0 1 5.0 1 5.0 1 5.0 1
Tabelul 2. Stările pentru elementul SAU
2.5. Rezultatele, obţinute în tabelul de adevăr, corespund definiţiei pentru funcţia logică SAU.
