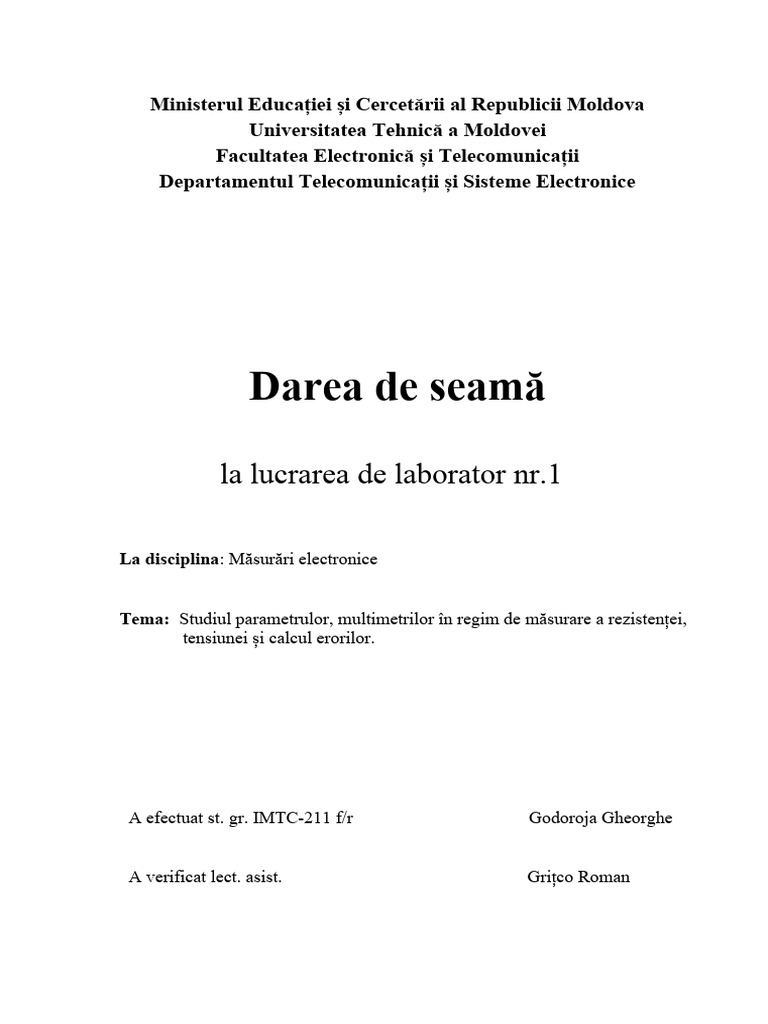

Ministerul Educației și Cercetării al Republicii Moldova

Universitatea Tehnică a Moldovei

Facultatea Electronică și Telecomunicații
Departamentul Telecomunicații și Sisteme Electronice

Darea de seamă

la lucrarea de laborator nr.1

La disciplina: Măsurări electronice

Tema: Studiul parametrulor, multimetrilor în regim de măsurare a rezistenței,

tensiunei și calcul erorilor.

A efectuat st. gr. IMTC-211 f/r Godoroja Gheorghe

A verificat lect. asist. Grițco Roman

 Chișinău 2023

Scopul lucrarii: Studiul parametrilor, multimetrilor în regim de măsurare a rezistenței,

tensiunei și calcul erorilor în dependență de aparate de măsurare, seturi de rezistență și
baterii, relații de calcul, rezultatele măsurărilor și a calculelor.

Aparate de măsurat:
- multimetru B7-38;
- multimetru DM 9205A;
- multimetru DT 890B;
sonde multimetru.

Eroarea absolută a unei măsurări:

∆ = xi – x
xi – valoarea obșinută, măsurată a rezultatului;
x - valoarea adevărată.
Eroarea relativă:
δ=∆/x

Valoarea medie a mărimilor măsurate:

Eroarea de reproducere:

Ϭ - este deviația standard.

xi - sunt valorile individuale măsurate.
μ - este valoarea medie a acestor măsurători.
N - este numărul total de măsurători repetate.
Rezistori cu rezistenta 2,2kΩ,
Nr DT- DT-
d/o
B7-38 ∆1 ∆2 ∆3 δ1 δ2 δ3 Ϭ1 Ϭ2 Ϭ3
9205 890
1 2,19 2,16 2,16 -0,01 -0,04 -0,04 -4,54 -18,18 -18,18 2,22 2,19 2,19
2 2,21 2,18 2,19 0,01 -0,02 -0,01 4,54 -9,09 -4,54 2,21 2,18 2,19
3 2,20 2,19 2,18 0 -0,01 -0,02 0 -4,54 -9,09 2,2 2,19 2,18
4 2,18 2,15 2,16 -0,02 -0,05 -0,04 -9,09 -22,72 -18,18 2,18 2,15 2,16
5 2,12 2,10 2,15 -0,08 -0,10 -0,05 -36,36 -45,45 -22,72 2,12 2,1 2,15
6 2,14 2,18 2,18 -0,06 -0,02 -0,02 -27,27 -9,09 -9,09 2,14 2,18 2,18
7 2,11 2,16 2,17 -0,09 -0,04 -0,03 -40,90 -18,18 -13,63 2,11 2,16 2,17
8 2,13 2,20 2,20 -0,07 0 0 -31,81 0 0 2,13 2,2 2,2
9 2,09 2,15 2,17 -0,11 -0,05 -0,03 -50 -22,72 -13,63 2,09 2,15 2,17
10 2,10 2,20 2,15 -0,10 0 -0,05 -45,45 0 -22,72 2,1 2,2 2,15
11 2,09 2,18 2,19 -0,11 -0,02 -0,01 -50 -9,09 -4,54 2,09 2,18 2,19
12 2,13 2,18 2,18 -0,07 -0,02 -0,02 -31,81 -9,09 -9,09 2,13 2,18 2,18
13 2,25 2,17 2,17 0,05 -0,03 -0,03 22,72 -13,63 -13,63 2,25 2,17 2,17
14 2,22 2,18 2,18 0,02 -0,02 -0,02 9,09 -9,09 -9,09 2,22 2,18 2,18
15 2,23 2,20 2,19 0,03 0 -0,01 13,63 0 -4,54 2,23 2,2 2,19
16 2,25 2,19 2,19 0,05 -0,01 -0,01 22,72 -4,54 -4,54 2,25 2,19 2,19
17 2,24 2,19 2,13 0,04 -0,01 -0,07 18,18 -4,54 -31,81 2,24 2,19 2,13
18 2,17 2,13 2,13 -0,03 -0,07 -0,07 -13,63 -31,81 -31,81 2,17 2,13 2,13
19 2,18 2,15 2,13 -0,02 -0,05 -0,08 -9,09 -22,72 -36,36 2,18 2,15 2,13
20 2,14 2,17 2,16 -0,06 -0,04 -0,04 -27,27 -18,18 -18,18 2,14 2,17 2,16

Valoarea medie a mărimilor măsurate B7-38

= -0,0315
Valoarea medie a mărimilor măsurate DM 9205A

= -0,03
Valoarea medie a mărimilor măsurate DT 890B

= -0,0325

Rezistori cu rezistenta 750Ω,

Nr DT- DT-
d/o
B7-38 ∆1 ∆2 ∆3 δ1 δ2 δ3 Ϭ1 Ϭ2 Ϭ3
9205 890
1 0,745 0,742 0,746 -0,005 -0,008 -0,004 -6,67 -1,06 -5,33 0,74 0,74 0,75
2 0,743 0,743 0,746 -0,007 -0,007 -0,004 -9,33 -9,33 -5,33 0,74 0,74 0,74
3 0,751 0,746 0,750 0,001 -0,004 0 1,33 -5,33 0 0,751 0,746 0,75
4 0,752 0,746 0,750 0,002 -0,004 0 2,66 -5,33 0 0,752 0,746 0,75
5 0,753 0,748 0,743 0,003 -0,002 -0,007 0,04 -2,66 -9,33 0,753 0,748 0,743
6 0,744 0,739 0,743 -0,006 -0,011 -0,007 -0,08 -1,46 -9,33 0,744 0,739 0,743
7 0,749 0,744 0,747 -0,001 -0,006 -0,003 -1,33 -0, 08 -0,04 0,749 0,744 0,747
8 0,750 0,745 0,748 0 -0,005 -0,002 0 -6,66 -2,66 0,75 0,745 0,748
9 0,746 0,742 0,744 -0,004 -0,008 -0,006 -5,33 -1,06 -0,08 0,746 0,742 0,744
10 0,747 0,743 0,745 -0,003 -0,007 -0,005 -0,04 -9,33 -6,66 0,747 0,743 0,745
11 0,749 0,745 0,748 -0,001 -0,005 -0,002 -1,33 -6,66 -2,66 0,749 0,745 0,748
12 0,749 0,743 0,747 -0,001 -0,007 -0,003 -1,33 -9,33 -0,04 0,749 0,743 0,747
13 0,748 0,743 0,746 -0,002 -0,007 -0,004 -2,67 -9,33 -5,33 0,748 0,743 0,746
14 0,749 0,740 0,747 -0,001 -0,010 -0,003 -1,33 -1,33 -0,04 0,749 0,74 0,747
15 0,747 0,742 0,745 -0,003 -0,008 -0,005 -0,04 -1,06 -6,66 0,747 0,742 0,745
16 0,745 0,744 0,742 -0,005 -0,006 -0,008 -6,67 -0,08 -1,06 0,745 0,744 0,742
17 0,745 0,746 0,743 -0,005 -0,004 -0,007 -6,67 -5,33 -9,33 0,745 0,746 0,743
18 0,747 0,743 0,745 -0,003 -0,007 -0,005 -0,04 -9,33 -6,66 0,747 0,743 0,745
19 0,749 0,744 0,747 -0,001 -0,006 -0,003 -1,33 -0,08 -0,04 0,749 0,744 0,747
20 0,751 0,743 0,748 0,001 -0,007 -0,002 1,33 -9,33 -2,66 0,751 0,743 0,748

Valoarea medie a mărimilor măsurate B7-38

= -0,0021

Valoarea medie a mărimilor măsurate DM 9205A

= -0,0065

Valoarea medie a mărimilor măsurate DT 890B

= -0,004

Rezistori cu rezistenta 2,35kΩ,

Nr DT- DT-
B7-38 ∆1 ∆2 ∆3 δ1 δ2 δ3 Ϭ1 Ϭ2 Ϭ3
d/o 9205 890
1 2,40 2,37 2,38 0,05 0,02 0,03 1021,2 1008,5 1012,7 2,39 2,35 2,36
2 2,39 2,37 2,36 0,04 0,02 0,01 1017,0 1008,5 1004,2 2,38 2,36 2,35
3 2,31 2,35 2,38 -0,04 0 0,03 982,9 1000 1012,7 2,31 2,35 2,38
4 2,33 2,39 2,40 -0,02 0,04 0,05 991,4 1017 1021,2 2,33 2,39 2,4
5 2,32 2,35 2,36 -0,03 0 0,01 987,2 1000 1004,2 2,32 2,35 2,36
6 2,30 2,36 2,35 -0,05 0,01 0 978,7 1004,2 1000 2,3 2,36 2,35
7 2,31 2,35 2,36 -0,04 0 0,01 982,9 1000 1004,2 2,31 2,35 2,36
8 2,33 2,37 2,36 -0,02 0,02 0,01 991,4 1008,5 1004,2 2,33 2,37 2,36
9 2,35 2,35 2,35 0 0 0 1000 1000 1000 2,35 2,35 2,35
10 2,35 2,35 2,36 0 0 0,01 1000 1000 1004,2 2,35 2,35 2,36
11 2,38 2,36 2,36 0,03 0,01 0,01 1012,7 1004,2 1004,2 2,38 2,36 2,36
12 2,36 2,36 2,36 0,01 0,01 0,01 1004,2 1004,2 1004,2 2,36 2,36 2,36
13 2,40 2,36 2,39 0,05 0,01 0,04 1021,2 1004,2 1017 2,4 2,36 2,39
14 2,36 2,38 2,35 0,01 0,03 0 1004,2 1012,7 1000 2,36 2,38 2,35
15 2,34 2,37 2,36 -0,01 0,02 0,01 995,7 1008,5 1004,2 2,34 2,37 2,36
16 2,40 2,36 2,39 0,05 0,01 0,04 1021,2 1004,2 1017 2,4 2,36 2,39
17 2,37 2,39 2,36 0,02 0,04 0,01 1008,5 1017 1004,2 2,37 2,39 2,36
18 2,37 2,35 2,36 0,02 0 0,01 1008,5 1000 1004,2 2,37 2,35 2,36
19 2,37 2,35 2,36 0,02 0 0,01 1008,5 1000 1004,2 2,37 2,35 2,36
20 2,33 2,35 2,36 -0,02 0 0,01 991,4 1000 1004,2 2,33 2,35 2,36

Valoarea medie a mărimilor măsurate B7-38

 = 0,0035

Valoarea medie a mărimilor măsurate DM 9205A

= 0,012

Valoarea medie a mărimilor măsurate DT 890B

= 0,0155

Rezistori cu rezistenta 4,7 kΩ,

Nr DT- DT-
d/o
B7-38 ∆1 ∆2 ∆3 δ1 δ2 δ3 Ϭ1 Ϭ2 Ϭ3
9205 890
1 4,72 4,64 4,65 0,02 -0,06 -0,05 1004,2 987,2 989,3 4,84 4,68 4,67
2 4,24 4,67 4,67 -0,46 -0,03 -0,03 902,1 993,6 993,6 4,24 4,67 4,67
3 4,23 4,66 4,68 -0,47 -0,04 -0,02 900 991,4 995,7 4,23 4,66 4,68
4 4,27 4,66 4,67 -0,43 -0,04 -0,03 908,5 991,4 993,6 4,27 4,66 4,67
5 4,26 4,65 4,67 -0,44 -0,05 -0,03 906,3 989,3 993,6 4,26 4,65 4,67
6 4,30 4,63 4,66 -0,40 -0,07 -0,04 914,8 985,1 991,4 4,3 4,63 4,66
7 4,52 4,64 4,68 -0,18 -0,06 -0,02 961,7 987,2 995,7 4,52 4,64 4,68
8 4,60 4,66 4,67 -0,10 -0,04 -0,03 978,7 991,4 993,6 4,6 4,66 4,67
9 4,68 4,68 4,69 -0,02 -0,02 -0,01 995,7 995,7 997,8 4,68 4,68 4,69
10 4,66 4,66 4,67 -0,04 -0,04 -0,03 991,4 991,4 993,6 4,66 4,66 4,67
11 4,68 4,66 4,67 -0,02 -0,04 -0,03 995,7 991,4 993,6 4,68 4,66 4,67
12 4,70 4,67 4,68 0 -0,03 -0,02 1000 993,6 995,7 4,7 4,67 4,68
13 4,71 4,64 4,68 0,01 -0,06 -0,02 1002,1 987,2 995,7 4,71 4,64 4,68
14 4,68 4,68 4,66 -0,02 -0,02 -0,04 995,7 995,7 991,4 4,68 4,68 4,66
15 4,71 4,65 4,67 0,01 -0,05 -0,03 1002,1 989,3 993,6 4,71 4,65 4,67
16 4,71 4,72 4,66 0,01 0,02 -0,04 1002,1 1004,2 991,4 4,71 4,72 4,66
17 4,77 4,67 4,73 0,07 -0,03 0,03 1014,8 993,6 1006,3 4,77 4,67 4,73
18 4,74 4,66 4,68 0,04 -0,04 -0,02 1008,5 991,4 995,7 4,74 4,66 4,68
19 4,72 4,67 4,67 0,02 -0,03 -0,03 1004,2 993,6 993,6 4,72 4,67 4,67
20 4,73 4,65 4,69 0,03 -0,05 -0,01 1006,3 989,3 997,8 4,73 4,65 4,69

Valoarea medie a mărimilor măsurate B7-38

= -0,1185

Valoarea medie a mărimilor măsurate DM 9205A

= -0,039

Valoarea medie a mărimilor măsurate DT 890B

= -0,025

Concluzie: Concluzia analizei mele este că am efectuat măsurători precise și fiabile ale
rezistenței și tensiunii utilizând multimetroii B7-38, DM 9205A și DT 890B. Am urmat
cu strictețe procedurile corespunzătoare pentru fiecare mărime măsurată, asigurându-mă
că am selectat modurile potrivite pe multimetre și am utilizat aparatele de măsurare în
condiții optime. Pentru a evalua corectitudinea măsurătorilor, am calculat și luat în
considerare erorile asociate. Erorile absolute, erorile relative și erorile de reproducere
me-au permis să cuantificăm gradul de incertitudine în datele mele. Astfel, am obținut o
imagine clară a preciziei măsurătorilor și a încrederii pe care le putem avea în rezultatele
obținute. Pentru a asigura că măsurătorile sunt valide, m-am asigurat că multimetrele sunt
în stare bună de funcționare și au fost calibrate corespunzător.
În concluzie, abordarea mea a fost metodică și precisă, asigurându-mă că obțin
date de încredere și utile pentru scopurile mele de măsurare a rezistenței și tensiunii.
