S.C. ELECTROMEDIA INSTAL S.R.L.

Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

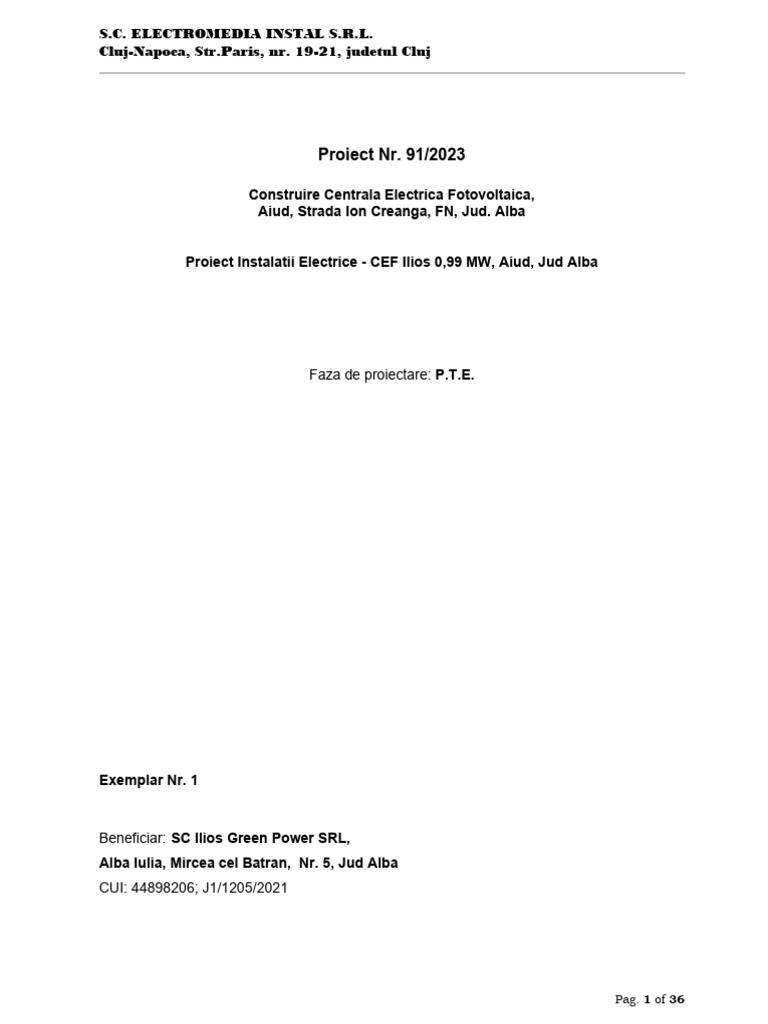

Proiect Nr. 91/2023

Construire Centrala Electrica Fotovoltaica,

Aiud, Strada Ion Creanga, FN, Jud. Alba

Proiect Instalatii Electrice - CEF Ilios 0,99 MW, Aiud, Jud Alba

Faza de proiectare: P.T.E.

Exemplar Nr. 1

Beneficiar: SC Ilios Green Power SRL,

Alba Iulia, Mircea cel Batran, Nr. 5, Jud Alba
CUI: 44898206; J1/1205/2021

Pag. 1 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

FOAIE DE SEMNATURI

Proiectant: ing Daniel Nistor ………………………………………

Autorizație de proiectare ANRE nr 201914698 din 18 Nov 2019

Desenat: ing Cristian Rus ………………………………………

Autorizație de proiectare ANRE nr 201812129 din 10 Mai 2018

Pag. 2 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

Cuprins
CUPRINS 3
MEMORIU TEHNIC 4
1. Date generale 4
1.1. Denumirea obiectivului de investitii: 4
2. Descrierea generală a lucrărilor 4
2.1. Amplasamentul: 4
2.2. Topografia: 5
2.3. Clima şi fenomenele naturale specifice zonei: 5
2.4. Geologia, seismicitatea: 5
2.5. Fundamentarea necesităţii şi oportunităţii investiţiei: 5
2.7. Prezentarea proiectului pe specialitaţi 6
 Instalația de legare la pământ 10
 Sistemul de securitate 10
 Schema monofilara simplificata 10
 Proiectarea sirurilor de panouri fotovoltaice 11
 Principii generale 11
 Consideratii generale proiect 12
 Modulele Fotovoltaice 12
 Pozarea Cablurilor 12
 Sistemul de pamantare – prize de pamant 13
 Limitele admisibile ale tensiunii de atingere si pas 13
2.8. Devierile şi protejările de utilităţi afectate 15
2.9. Sursele de apă, energie electrică, gaze, telefon şi alte asemenea pentru lucrări definitive şi provizorii 15
2.10. Căile de acces permanente, căile de comunicaţii şi altele asemenea 15
2.11. Trasarea lucrărilor: 15
2.12. Antemăsurătoarea 15
3. CAIETE DE SARCINI PE SPECIALITATI 16
3.2. CAIET DE SARCINI – Instalatii electrice 22
3.3. CAIET DE SARCINI – Specialitatea construcţii 28
3.4. SIGURANŢA ŞI IGIENA MUNCII, PREVENIREA ŞI STINGEREA INCENDIILOR 34
3.5. MODUL DE APLICARE A PROGRAMULUI CALITATII PE TIPURI DE LUCRARI 35
4. Listele cu cantităţi de lucrări 35
5. Alte anexe 36

Pag. 3 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

PIESE SCRISE

MEMORIU TEHNIC
1. Date generale
1.1. Denumirea obiectivului de investitii:
Proiect Instalatii Electrice - CEF Ilios 0,99 MW, Aiud, Jud Alba

1.2. Amplasamentul:
JUD. ALBA, Loc. AIUD, STR. ION CREANGA, NR. FN.
Coordonatele N-E, 46°18'25.76"N, 23°44'33.37"E

1.3. Beneficiarul investitiei: SC ILIOS GREEN POWER SRL, jud. Alba loc. Mircea Cel
Batran,Nr.5, Nr-inregistrare. 7818 din 14.03.2022

1.4. Elaboratorul studiului: S.C. ELECTROMEDIA INSTAL S.R.L. Cluj-Napoca, [Link],

nr. 19-21, judetul Cluj

2. Descrierea generală a lucrărilor

2.1. Amplasamentul:

Centrală Fotovoltaică, Sistem Fix. CEF Ilios este situat in localitatea Aiud la 1.4 km distanță de centrul
orașulul Aiud (populație: 21.307). Amplasarea proiectului este în limitele judeţului Alba. Coordonatele
N-E, 46°18'25.76"N, 23°44'33.37"E.

Figura 1. Amplasare in zona

Pag. 4 of 36
 S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

2.2. Topografia:
 altitudinea: 260 m;
 topologia: zonă în extravilanul [Link], Jud Alba
 grad de poluare: zonă nepoluată (conf. NTE 001 / 03 / 00)

2.3. Clima şi fenomenele naturale specifice zonei:

 condiţii climato-meteorologice - zonă A, I , conf. NTE 003 /04/00
 viteza vântului: 30-40 m/s
 depunere chiciură: D < 30 mm
 temperatura aerului: -30 0C — +0 0C
 condiţii cronokeraunice – zonă B - 115 ore media anuală a orajelor, conf. NTE 001 / 03/
00
 condiţii izokeraunice – zonă B 40 – 49 zile cu oraje anual, conf. NTE 001 / 03 / 00

2.4. Geologia, seismicitatea:

→ Din punct de vedere geomorfologic şi geologic teritoriul municipiului face parte zona de
campie;
→ natura terenului de fundare: umpluturi neomogene, teren cat. II
→ conform Normativului P100-1/2013 lucrarea este amplasatã în zonã de hazard seismic
cu acceleraţia orizontalã a terenului pentru proiectare ag=0.10g, (pentru cutremure
având intervalul mediu de recurenţã IMR=100ani) şi cu perioada de colţ: Tc=0.7 s

2.5. Fundamentarea necesităţii şi oportunităţii investiţiei:

Lucrarea este determinata de solicitarea beneficiarului montare a unei centrale fotovoltaice
pe sol, cu structursa fixa, cu o putere de 1 MW in varf;

CEF Ilios 1 MWp e proiectata, astfel încât să obțină disponibilitate și fiabilitate maximă cu
costuri de producție minime și a fost conceputa pentru a optimiza utilizarea resurselor solare
prin generarea de energie electrică.
.
Informatii generale

Putere totala 1 MWp

Module 550 Wp, Longi LR5-72HPH

Orientare Sud

Inverter Invertoare 100 kW 10 buc.

Sistem fix
Sistem de montaj
550 Wp (mese de 2x18 si 2x9 Panouri)

Pag. 5 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

2.6. Documentele care au stat la baza elaborării lucrării:

1. Aviz Tehnic de Racordare;
2. Certificat de Urbanism;
3. Date culese pe teren;
4. Date furnizate de beneficiar;

2.7. Prezentarea proiectului pe specialitaţi:

A1. Instatii electrice proiectate

Pentru alimentarea cu energie electrica a noului loc de producere energie electrica din
energie solara, se vor realiza urmatoarele lucrari:

Centrala Fotovoltaica va fi compusa

- Parcela cu CF 76124, 76125, 76127, in suprafață totala de 1.24 Ha, permite montarea
unui număr maxim de 1836 panouri fotovoltaice, cu o putere maxima de 1.009 MW limitata in
invertoare la 1 MW (utilizând panouri fotovoltaice cu o putere de 550W/bucata);
- Panourile fotovoltaice, cu dimensiunile 2256(L) x 1133(l) x 35(h) mm, montate pe o
structura metalica de susținere realizata din țeava rectangulara si vor fi inclinate la 20 o fata
de orizontala, pe direcția nord-sud, spre sud. Panourile solare se grupează cate 18 sau
36 pentru fiecare structura, 2 rânduri a cate 9 sau 18 panouri.

Datele tehnice ale panourilor solare sunt:

• Putere nominală/panou: 550 Wp

• Celule: monocristalin
• Tensiune circuit deschis VOC: 49.8 V
• Curent de scurtcircuit Isc: 13.98 A
• Tensiune VMP: 41.95 V
• Curent IMP: 13.12 A
• Grad de eficiență: 21 %
• Dimensiuni: 2256(L) x 1133 (l) x 35 (h) mm

Legătura la fiecare panou fotovoltaic se va realiza prin cablu specializat din cupru de 6
mmp, cu izolație dubla, rezistent la foc si la condițiilor meteo nefavorabile.
Panourile fotovoltaice nu produc regimuri de șocuri deformante sau nesimetrice in sistem
(δi<3%).
Cate 18 de panouri fotovoltaice de 550Wp se înseriază intr-un string.
Circuitele de c.c in număr de cate 10 si 12 se prind in cate un invertor de cc/ca 100
kW tip Huawei 100kTL. In total in parcul fotovoltaic fiind instalate 10 astfel de invertoare.
Circuitele de curent continuu se vor amplasa in spatele panourilor fotovoltaice si vor fi
executate din cablu solar cu secțiunea de 6 mmp, conform planșei „Plan de situație general”.

Datele tehnice ale invertorului sunt:

• Putere nominală in cc/maxima in cc: 100kWp

• Nr de configurații MPPT independente: 10
• Interval de tensiuni de intrare in cc: 500-1100V
• Limitare de putere cu configurația MPPT paralela : Reducere de putere de la MAX la
ZERO

Pag. 6 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

• Limitare de putere de cc pentru fiecare canal MPPT

• IMMPTmax=30A/40A
• Curent de scurtcircuit maxim pe fiecare MPPT =30A
• Tensiune nominala: 400 V
• Tensiune de ieșire : 400V
• Curentul nominal: 144A
• Curent de scurtcircuit Isc: 60 A
• Protecții la ieșire: anti insularizare, maximala de curent, de minima tensiune cu varistor si
la supratensiune
• Comunicații pentru monitorizare locala prin cablu/fără fir (radio) si de la distanta
• Eficienta maxima: 99%

De la invertoare spre postul de transformare se vor poza subteran cabluri de joasa

tensiune de 0.4kV de curent alternativ, din aluminiu, cu secțiuni de 3x240mmp+120mmp,
secțiune determinata funcție de lungimea dintre invertor si bara de joasa tensiune a postului
de transformare ridicător 0.4/20kV, pentru o valoarea maxima de curent debitata de invertor
de 160 A c.a.. Ieșirea din invertor va fi protejata prin fuzibile de joasa tensiune de 400V-
160A.
Circuitele instalațiilor electrice aferente construcțiilor se vor executa cu cablu
având material conductor aluminiu, de energie 1 kV, izolație din PVC si vor fi de tipul
- Cu întârziere la propagarea flăcării pozate in mănunchi ( corespunzând metodelor de
încercare din standardul pe părți SR EN 50266);
- Cu rezistenta la foc pe timp limitat. Metode de încercare pentru cablurile rezistente la
foc sunt reglementate pentru integritatea circuitului la soc de ST EN 50200 ( cabluri de mici
dimensiuni pana la 2,5 mm2) si de SR EN 50362 ( cabluri cu dimensiuni mai mari de 2,5
mm2), unde clasificarea este făcută conform cerinței esențiale NR.2 “Securitatea in caz
de incendiu” a Directivei de Produse pentru Construcții.

Protecția acestor cabluri, a circuitului care vine de la invertor către PT se va face printr-o
siguranța fuzibila de 160A, iar ca intrerupator general se va monta întrerupător de la 2000A
debroșabil si reglabil, funcție de puterea transformatorului din PT, conform planșelor anexate
„Schema Electrica Monofilara.
Calculul de caderi de tensiune se poate vedea in tabelul de mai jos:

Sectiune Lungime Tensiune Putere Cadere tensiune Cadere tensiune

Conductor
(mmp) (m) (V) (kW) (V) (%)
Iluminat 1 Aluminiu 4 250 230 0.5 4.00 1.74%
Iluminat 2 Aluminiu 4 250 230 0.5 4.00 1.74%

Sectiune Lungime Tensiune Putere Cadere tensiune Cadere tensiune

Conductor
(mmp) (m) (V) (kW) (V) (%)
Invertor 1 Aluminiu 240 255 400 100 7.81 1.95%
Invertor 2 Aluminiu 240 230 400 100 7.05 1.76%
Invertor 3 Aluminiu 240 218 400 100 6.68 1.67%
Invertor 4 Aluminiu 240 188 400 100 5.76 1.44%
Invertor 5 Aluminiu 240 173 400 100 5.30 1.33%
Invertor 6 Aluminiu 240 159 400 100 4.87 1.22%
Invertor 7 Aluminiu 240 129 400 100 3.95 0.99%
Invertor 8 Aluminiu 240 115 400 100 3.52 0.88%
Invertor 9 Aluminiu 240 100 400 100 3.06 0.77%
Invertor 10 Aluminiu 240 66 400 100 2.02 0.51%

Pag. 7 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

 Lucrari partea de medie tensiune

Pentru transportul puterii produse de toate panourile fotovoltaice din parcul fotovoltaic
este necesara instalarea unui PTAB al CEF Ilios 0.99 MW – 1x1250 KVA, care se va conecta
printr-un circuit de MT 20kV, realizat cu cabluri de aluminiu de 150mmp tip A2XS(FL)2Y,
către punctul de conexiune (aferent instalatiei de racordare, in lungime de cca 220m,
conform planșei „Schema Electrica Monofilara”.
Postul de transformare va fi de tip prefabricat ( anvelopa de beton).

PTAB-1250 kVA va avea următoarele caracteristici:

 Anvelopa din beton
 1 celula 24 kV Linie - echipata cu separator de sarcina 24kV/630A/16kA, cu mediu de
stingere in SF6, prevazut cu actionare manuala/motorizata (24Vcc), Indicator de
defect mono-polifazat, cu lampa de semnalizare defect, indicator de prezenta
tensiune, prevazut cu contact auxiliar;
 1 celula 24 kV Trafo - echipata cu cu separator de sarcina 24kV/630A/16kA, cu mediu
de stingere in SF6, prevazuta cu actionare manuala/motorizata (24Vcc), cu suport
sigurante fuzibile si mecanism de declansare la arderea sigurantelor, set 3 sigurante
cu percutor 80A, 24kV, CLP in aval de sigurante;
 1 Trafo 0,4 / 20 kV - 1250 kVA;
 1 TDRI echipat cu intrerupator automat general 2000A, 12 plecari echipate cu soclu tip
separator pentru sigurante MPR (marimea 2) si sigurante MPR 200 A;
 1 plecare rezerva NH2 400 / 250A, 3P, 400V;
 1 plecare alimentare Servicii Interne (SI) CEF, echipata cu NH1 250/50A, 3P, 400V
 10 plecari invertoare (100kW) NH2 400/250A, 3P, 400V
 1 tablou electric de servicii proprii 230 V c.a., prevazut cu circuite de alimentare
pentru: iluminat cabina PT, prize PT, protectii trafo, relee de semnalizare, sistem
antiincendiu si antiefractie, circuite de rezerva.

Postul de transformare (partea de MT cat si cea de JT) va fi echipata cu protectii

necesare pentru ca defectele ce pot aparea la echipamentele aflate în gestiunea
beneficiarului (ex. defect intern, defect între bornele de 20 kV ale trafo de putere 0,4 / 20 kV,
etc.), să fie eliminate local (siguranțe de 20 kV, protecții tehnologice, protecții numerice, după
caz) și să fie selective cu protecțiile prevăzute la interfața cu Operatorul de Distribuție -
DEER SA - Sucursala Alba. Se va asigura si functia de control sincronism.
In instalatie se va prevedea un sistem de monitorizare functionare a centralei
fotovoltaice, cu transmiterea online a marimilor electrice: P, Q, U, f si pozitie intreruptor la
DEDL SIBIU. Se va monta si un analizor de calitate a energiei electrice (cu meniu in limba
romana, inclusiv softul aferent).
In TDRI se va monta ca protectie generala un intrerupator motorizat cu functie de
comanda de la distanta si un releu antiinsularizare cu reglaje conform ordinului ANRE
132/2020. Acesta va comanda deschiderea intrerupatorului, respectiv oprirea CEF, in cazul
in care nu sunt intrunite cerintele de functionare normala a retelei. Un UPS va asigura
continuitatea in alimentare a releului si a comenzilor pe intrerupator in cazul unei caderi de
retea. Mai jos se regaseste un extras din legislatie cu valorile de reglaj pentru releul de
antiinsularizare.

Pag. 8 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

Cablurile de 20 kV, tip A2XS(FL)2Y, vor fi pozate in trefla, pe pat de nisip, la

adâncimea de 1m si 1.2 m. La subtraversări cablurile se vor proteja in tuburi profil greu
D=120 mm.
Cablurile de curent alternativ de medie tensiune utilizate au următoarele caracteristici:
- Tensiune nominala U0/U=12/20 kV,50 HZ;
- Conductor din Al, monofazat, de sectiune 1x150mm2
- Ecran din fire de cupru de secțiune totala 25 mm2
- Izolație din polietilena reticulata-XPLE;
- Manta exterioara din polietilena PE;
- Protecție longitudinala si transversala împotriva pătrunderii apei;
- Apte pentru pozare in pământ;
- Cu întârziere mărita la propagarea flăcării;
- Temperatura de funcționare maxima admisa a conductorului 90ᵒC

 Lucrari pe partea de joasa si medie tensiune, in interiorul parcului fotovoltaic

Instalația de iluminat exterior perimetral, se va realiza cu corpuri de iluminat in construcție

etanșă, montate pe stâlpi metalici, având o înălțime de 6 m.

Acționarea iluminatului exterior se va realiza astfel:

Manual:
• de la cheia de comanda montata pe partea frontala a tabloului TG, pentru iluminatul
exterior alimentat din acest tablou;
• de la cheia de comanda montata pe partea frontala a tabloului TE-AS, iluminatul exterior
alimentat din acest tablou;
Automat:
• In funcție de indicațiile furnizate de senzorul crepuscular, senzor montat in tabloul TE-SI;
• In funcție de indicațiile furnizate de către sistemul de intruziune si detecție, prevăzut de
Pag. 9 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

către partea de instalații de curenți slabi.

Circuitele electrice ale instalației de iluminat exterior se vor executa cu:
o Cablu de aluminiu de energie 1kV,armat, cu întârziere mărita la propagarea flăcării,
pozat îngropat;
o Cablu de aluminiu de energie 1kV, cu întârziere mărita la propagarea flăcării, pozat
prin stâlp, de la cutia de protecție si derivație, la corpul de iluminat.
In locurile cu pericol de deteriorări mecanice si la subtraversări circuitele se vor proteja
in țeava metalica.
Circuitele de iluminat exterior se vor echipa cu dispozitive de protecții
diferențiala, curentul nominal diferențial de funcționare al acestor dispozitive fiind de 30 mA.
La subtraversări, cablurile electrice se vor proteja in țeavă.
Carcasele metalice ale corpurilor de iluminat se vor racorda prin conductorul de nul de
protecții la borna de nul de protecții a tabloului electric din care sunt alimentate cu energie
electrica. Stâlpii metalici de iluminat exterior se vor lega cu platbanda OLZn 40x4 mm la priza
de pământ, prevăzută de partea electrica tehnologica. Suplimentar, bornele de nul de
protecție ale tablourilor electrice se vor lega prin platbanda OLZn 40x4 mm la centura
interioara de legare la pământ, prevăzută in PC.

 Instalația de legare la pământ

In PT se va realiza o centura interioara de legare la pământ, in contur închis, din
platbanda OLZn 40x4 mm, montata aparent pe perete la circa 300 mm de pardoseala si se
va racorda in doua puncte la priza de pământ.
Stâlpii de iluminat exterior se vor lega prin platbanda OLZn 40x4 mm la priza de pământ
prevăzută de partea electrica tehnologica.
Carcasele metalice ale corpurilor de iluminat normal si ale consumatorilor de forță,
precum si bornele de nul de protecție ale prizelor, se vor lega prin conductorul de nul de
protecție la bornele de nul de protecție ale tablourilor electrice. Suplimentar, bornele de nul
de protecție ale tablourilor electrice se vor lega prin platbanda OLZn 40x4 mm la centra
interioara de legare la pământ, prevăzută de partea electrică tehnologica.

Instalația de paratrasnet
Nu este necesar, conform breviarului de calcul de risc anexat.

 Sistemul de securitate
Nu face parte integranta a acestui proiect, se va trata separat. Se vor prevedea insa
racorduri pentru alimentarea acestor sisteme (CCTV, antiefractie, detectie incendiu, etc.)

Instalația de monitorizare SCADA-EMS de la nivel de parc fotovoltaic

Nu face parte integranta a acestui proiect, se va trata separat. Se vor prevedea insa
racorduri pentru alimentarea acestor sisteme.

 Schema monofilara simplificata

Sistemul include în principal siruri de panouri fotovoltaice, cutii de conexiune siruri de șiruri,
invertor central, transformator MT, RMU și cabluri.
Puterea de la rețelele fotovoltaice este convertită de invertor, amplificată de transformator și
apoi evacuata în rețea. Figura 2 prezintă topologia sistemului :

Pag. 10 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

Figura 2. Diagrama bloc a unui sistem de productie fotovoltaic

 Proiectarea sirurilor de panouri fotovoltaice

 Principii generale

i. Principiul de aranjare al panourilor fotovoltaice

Dispunerea modulelor fotovoltaice pe structură se bazează pe principiul reducerii costului

cablului, îmbunătățirii utilizării terenului, scăderea pierderilor datorate umbririi, cablarea
convenabilă și construcția mai ușoară.
În mod obișnuit, modulele fotovoltaice pot fi aranjate fie vertical pe două rânduri, fie orizontal
pe patru rânduri pe structuri. Luând în considerare factori precum umbrirea, utilizarea
terenului, costul cablului, instalarea, O&M etc., sunt luate în considerare două aranjamente
verticale.

ii. Unghiul de montaj, inclinarea panourilor fotovoltaice

Unghiul de înclinare a structurii de instalare include unghiul de înclinare pentru generarea

optimă de energie și unghiul de înclinare pentru cel mai mare beneficiu economic. Luând în
considerare costul terenului, unghiul de înclinare va fi proiectat pe baza beneficiului
economic. În România, unghiul de înclinare care poate aduce cel mai mare beneficiu
economic este de 20°.
Distanța minimă dintre siruri ar trebui să asigure că sirurile învecinate nu se vor umbri intre
ele, între 9:00 și 15:00 (ora solară aparentă), în ziua locală a solstițiului de iarnă (mărirea
umbrei a zilei este cea mai mare). Pentru zonele cu resurse abundente de teren, degajarea
poate fi mărită pentru a prelungi perioada de insorire.
Pag. 11 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

 Consideratii generale proiect

- Proiectul este implementat prin utilizarea modulelor Longi cu puterea de 550 Wp

precum și 10 buc. invertoare centrale Huawei cu putere de 100 kW.
- Modulele fotovoltaice sunt conectate în serie pentru a forma șiruri fotovoltaice prin
cabluri solare de 6 mm² pentru a intra în invertoare.
- Fiecare invertor se conectează la tablou de distributie (TDRI) pe bara colectoare
- Curentul continuu (DC) este convertit în curent alternativ (AC) iar tensiunea joasă
este convertită în tensiune medie (20kV) în TR.
- Media tensiune, curent alternativ este colectata în substație cu cabluri din aluminiu
A2XS(FL)2Y 1x150/25mm² 20kV.

 Modulele Fotovoltaice

Centrul unui sistem fotovoltaic este modulul solar. Multe celule fotovoltaice sunt conectate
împreună de către producător pentru a produce un modul solar. Când sunt instalate la un loc,
modulele solare sunt conectate împreună în serie pentru a forma șiruri. Șirurile de module
sunt conectate în paralel pentru a forma o matrice.

Selectarea modulelor se face luând în considerare următoarele criterii;

- Eficiența modulului
- Costul modulului pe watt
- Zona de aplicare
- Condiții de garanție
- Adecvarea la standardele mondiale aplicabile etc.

Modulele fotovoltaice sunt furnizate de Jinko. Ieșirea modulelor selectate va fi de 550 Wp.
Primul criteriu pentru determinarea conectivității sunt tensiunea de intrare și curentul de
scurtcircuit al intrării MPPT a invertoarelor. Deoarece modulele sunt conectate în serie și,
prin urmare, tensiunea totală a șirului fotovoltaic este suma tensiunilor individuale ale fiecărui
cadru.

 Pozarea Cablurilor

Cablurile vor fi transportate direct în interiorul panelor structurii și/sau șanțurile de cabluri in
sol. Pozarea cablurilor nu va începe în principiu decât dacă lucrările legate de traseu;
conductele și panele au fost finalizate și verificate corespunzător. Cu alte cuvinte,
telecabinele trebuie să fie complet pregătite. Inainte de tragerea cablurilor trebuie facuta o
proba de izolare pe tamburi.
Traseele cablurilor vor fi verificate și comparate cu listele de cabluri înainte de a tăia cablurile
din tamburi, inclusiv peste lungimi pentru conexiunile din interiorul cutiilor de conexiune, a
aparatelor individuale sau a panourilor.
Tăierea cablului va fi efectuată într-o manieră controlată și coordonată în conformitate cu un
Program de Drumming inițiat de Subantreprenor. Capetele cablurilor de pe toate tamburele
vor fi protejate după tăiere.
Capetele cablurilor vor fi protejate corespunzător împotriva apei și umidității imediat după
așezare. Cablurile vor fi etichetate conform specificațiilor proiectului și standardelor în timpul
tragerii. Troliurile cu tambur pentru cabluri electrice vor fi utilizate pentru porțiuni lungi de
cablu de alimentare cu role de ghidare încorporate în toate punctele de schimbare a direcției
unde există potențialul de deteriorare a mantalei.

Pag. 12 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

Trasele scurte ale cablului de alimentare și toate firele de cablu de control vor fi în mod
normal trase manual. Pozarea mai multor cabluri în aceeași tavă și intersecțiile acestora vor
fi aranjate conform specificațiilor proiectului.
În timpul tragerii cablului, raza minimă de îndoire, nivelurile și separarea, precum și
identificarea permanentă sunt recunoscute ca fiind deosebit de critice.

 Sistemul de pamantare – prize de pamant

Priza de pamant corectă a unui sistem fotovoltaic (PV) este esențială pentru a asigura
siguranța pe durata de viață de zeci de ani a instalației. Deși este posibil ca toate
componentele unui sistem fotovoltaic să nu fie complet funcționale pentru această perioadă
de timp, modulul fotovoltaic de bază poate produce curenți și tensiuni potențial periculoase
pe toată durata de viață a sistemului. Împământarea eficientă, conformă cu normativele și
întreținută corespunzător ajută la asigurarea siguranței generale a sistemului, chiar dacă
acesta nu mai produce energie utilizabilă. Ca urmare, toate părțile parcului vor fi protejate.
Materialul de împământare va fi oțel galvanizat.

- Sistemul de montaj va fi racordat la plasa cu otel zincat. În jurul postului de

transformare va exista împământare fundamentală. Rezistența de împământare nu trebuie să
depășească valoarea de 1 Ohm.
- Toate terminațiile de împământare se vor face cu papuci de cablu de tip compresie.
- Interconexiunile vor fi prinse direct cu conectori de ramificație de tip compresie, așa
cum se detaliază în desenele electrice standard, în cazul în care bandă sau cablu galvanizat
este fixat de structura clădirii, acesta trebuie să fie prin intermediul unor șai special
concepute.
- Fixarea se va face cu prinderi și cleme special concepute.

 Limitele admisibile ale tensiunii de atingere si pas

Conform IEEE Std 80-2000 [2], tensiunile de pas și respectiv de atingere sunt definite ca:
„diferența de potențial de suprafață experimentată de o persoană care depășește o distanță
de 1 m cu picioarele fără a intra în contact cu niciun obiect împământat și diferența de
potențial dintre creșterea potențialului la sol și potențialul de suprafață în punctul în care o
persoană stă în picioare, având în același timp o mână în contact cu structura împământată”.
Pentru siguranța persoanelor din instalația fotovoltaică planificată, se vor calcula limitele
admisibile ale tensiunilor de pas și de atingere. Aceste limite sunt derivate din curenții
admisibili ai corpului și depind ambele de durata curentului de șoc și de rezistivitatea solului.

Pag. 13 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

Pentru o proiectare sigură a sistemului de împământare, acestea nu ar trebui să fie depășite

de tensiunile de pas și de atingere din cauza creșterii potențialului de împământare în locul
instalării.

Punctul de racordare : Punct de conexiune nou proiectat ;

Masurare enegie : - grup de masura in montaj indirect, format din 3 x (TT) 20/√3/0,1/√3/0,1/3
kV (clasa 0,5, cu viza metrologica) montate in celula 20 kV (PT+Masura) a PC 20 kV
proiectat, 3 x (TC) 30/5/5 A (cu doua infasurari secundare, una pentru protectii si una pentru
masura, clasa 0,5S, cu viza metrologica), amplasate in celula 20 kV (PT+Masura) si contor
electronic de energie electrica (activ+reactiv, inductiv+capacitiv), In = 5 - 20 A, clasa 0,5S cu
viza metrologica, (dublu sens), echipat cu curba de sarcina si interfata de comunicatie RS485
compatibila cu telegestiunea DEER Sucursala Alba), amplasat in compartimentul de masura
(nisa policarbonat / metal) incastrat in peretele exterior al PC 20 kV proiectat ;
- grup de masura pentru balanta (masura generala) la PC 20 kV proiectat, in montaj
semidirect format din 3 x (TC) 100/5 A (clasa 0,5S cu viza metrologica) si contor electronic
trifazat de energie electrica (activ+reactiv), In = 5 - 100 A, multitarif, (clasa 0,5S cu viza
metrologica), curba de sarcina, interfata de comunicatie RS485 si modem inclus, integrabil in
sistemul de telegestiune al DEER SA - Sucursala Alba ;

Punctul de delimitare: Bornele de legatura LES 20 kV in celula 20 kV (PT+Masura) din PC

20 kV proiectat (plecare spre PT CEF - utilizator);

Pag. 14 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

B. Lucrari partea de constructii

Se vor realiza urmatoarele lucrari de contructii:

- realizare sapaturi pentru fundatia Posturi trafo/invertor;
- realizare sapaturi pentru montarea prizelor de pamant in spatiu verde;
- realizare sapaturi pentru montarea cablurilor de medie tensiune prin spatiu verde ;
- lucrari de refacere a zonelor verzi;

Categoria de importanţă a construcţiei “C” ( conform MLPAT 31/N/95) .

Clasa de importanţă a construcţiei III ( conform P100 – 13 )

2.8. Devierile şi protejările de utilităţi afectate

Prin natura lor, lucrările propuse nu implica devieri de retele sau utilizati;

2.9. Sursele de apă, energie electrică, gaze, telefon şi alte asemenea pentru lucrări
definitive şi provizorii
Pentru lucrările definitive, prin natura lor nu necesită utilităţi. În timpul executării lucrărilor
constructorul îşi va asigura utilităţile din surse proprii (ex. pentru energie electrică grup
electrogen)
Apa reziduală va fi evacuată în afara şantierului conform cerinţelor Investitorului, pentru a
preîntâmpina defecţiuni sau reclamaţii.

2.10. Căile de acces permanente, căile de comunicaţii şi altele asemenea

Statutul juridic al terenului care urmează sa fie ocupat: nu e cazul
Accesul la lucrare se va face: din localitatea Aiud

2.11. Trasarea lucrărilor:

Lucrările care urmează a se realiza se vor preda de către proiectantul lucrării la
solicitarea beneficiarului, executantului lucrării, prin proces verbal de predare – preluare
lucrări spre execuţie.

2.12. Antemăsurătoarea
Cantităţile de lucrări necesare realizării proiectului sunt prevăzute în documentaţia
economică anexată documentaţiei de elaborare a proiectului tehnic (devize cu valori) şi
caietului de sarcini (devize fără valori).

Pag. 15 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

3. CAIETE DE SARCINI PE SPECIALITATI

Adaptare a proiectul tehnic al instalatiilor de utilizare a CEF Ilios 1 MWp;

3.1. Prevederi generale

Acest capitol cuprinde condiţiile ce trebuiesc respectate la lucrările premergătoare
executării lucrărilor de construcţii-instalaţii, de urmărire a executării lucrărilor şi de
finalizare a acestora.

3.1.1. Măsuri premergătoare execuţiei

 Beneficiarul va asigura verificarea proiectelor de execuţie de către verificatori de proiecte

atestaţi de comisia de atestare a Ministerului Lucrarilor Publice şi Amenajarea Teritoriului,
persoane fizice sau juridice, alţii decât specialiştii elaboratori ai proiectelor.
 Constructorul va numi responsabilul tehnic atestat conform legii care răspunde conform
atribuţiilor care îi revin de realizarea nivelului de calitate corespunzator exigenţelor de
performanţă esenţiale ale lucrării.
 După primirea documentaţiei tehnice de execuţie, constructorul va asigura cunoaşterea
proiectului de către toţi factorii care concură la realizarea lucrării.
 Se va stabili programul calendaristic pentru verificarea şi recepţia fazelor determinante,
de la care execuţia nu mai poate continua fără recepţia fazei anterioare, pe care
antreprenorul lucrărilor îl va depune la IGSIC teritorial cu cel puţin 10 zile înainte de
începerea lucrărilor.
 Antreprenorul va solicita din timp prezenţa proiectantului la recepţionarea fazelor
determinante principale, cu cel puţin 5 zile înainte de termenul fixat.

3.1.2. Urmărirea executării lucrărilor de construcţii – instalaţii

- Investitorul lucrărilor de construcţii - montaj va urmări în permanenţă modul în
care se respectă actele normative privind calitatea lucrărilor efectuate de
antreprenorul angajat prin intermediul diriginţilor de şantier atestaţi pe diferite
specialităţi.
- Lucrările se vor executa pe baza documentaţiei tehnice cuprinse în proiect,
precum şi a completărilor şi modificărilor transmise de proiectant în timpul
execuţiei prin planuri suplimentare, planuri modificatoare sau dispoziţii de şantier.
- În timpul derulării executării lucrărilor de construcţii-montaj antreprenorul va
semnala proiectantului, prin intermediul investitorului eventualele neconcordanţe,
omisiuni sau neclarităţi, pentru a fi analizate şi a se lua măsurile
corespunzătoare, înaintea execuţiei fazei respective de lucrări.
- Antreprenorul poate face propuneri de modificări faţă de soluţiile tehnologice
cuprinse în proiect în scopul adaptării la specificul propriu de tehnologie, funcţie
de dotările de care dispune.
- Aceste propuneri se vor putea aplica numai după însuşirea lor de către
proiectant.
- În cazul abordării unor procedee tehnologice care nu se regăsesc în norme
tehnice existente, proiectantul va prezenta un caiet de sarcini special întocmit
privind succesiunea fazelor tehnologice şi măsuri specifice.
- Se atrage atenţia în mod deosebit asupra faptului că structura a fost
dimensionată la încărcările de exploatare, climatice şi seismice prevăzute în
standardele româneşti în vigoare. In cazul în care executantul, prin tehnologia
adaptată produce asupra elementelor structurale încărcări tehnologice
suplimentare, acesta are obligaţia să anunţe proiectantul în scopul verificării sau
redimensionării acestor elemente.

Pag. 16 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

- La punctul de lucru se vor găsi în mod obligatoriu: documentaţia completă de

execuţie, registrul de procese verbale de lucrări ascunse, registrul de comunicări
de şantier, registrul de betoane, precum şi principalele norme tehnice, care
guvernează tehnologia de execuţie şi în mod special normativul C149/87.

3.1.3. Finalizarea lucrărilor de construcţii-instalaţii

Recepţia lucrărilor de construcţii-instalaţii costituie faza prin care investitorul asigură
terminarea lucrărilor efectuate de antreprenor în condiţii de calitate, consemnate prin procese
verbale parţiale şi finale, care, la rândul lor completează cartea tehnică a construcţiei.

3.1.4. Normative ce reglementează verificarea calităţii şi recepţia lucrărilor de

construcţii – instalaţii
“Regulamentul de receptie a lucrãrilor de construcţii şi instalaţii aferente acestora” conform
Anexei nr. 6 la HGR 273/1994.

3.1.5. Organizarea de şantier

Contractantul este obligat să asigure o structură de organizare care cuprinde personal
calificat, cu experienţă şi suficient din punct de vedere numeric, pentru a asigura respectarea
riguroasă a programului de construcţii şi prevederilor contractului.
Contractantul în organizarea de şantier propusă, va arăta structura personalului, cu toate
detaliile profesionale ale fiecărui post, conţinând : vârsta, calificarea, experienţa,
specializarea, etc.
Contractantul trebuie să comunice Investitorului numele “RESPONSABILULUI TEHNIC”,
care trebuie să fie atestat tehnico – profesional, care va verifica lucrările din partea
Contractantului.
Contractantul va include în organizarea de şantier şi o grupă de management pentru
realizarea contractului de lucrări în cât mai bune condiţii.
Numeric, personalul ajutător care alcătuieşte grupa de management, va fi în funcţie de
amplasarea şi complexitatea lucrării, având experienţa şi cunoştinţele necesare.
Dacă în timpul derulării contractului, Investitorul consideră că grupa de management
organizată de Contractant nu acţionează la un standard acceptabil, atunci Contractantul va
angaja un manager Consultant, care trebuie să fie aprobat de Investitor.
Între îndatoririle grupei de management vor fi incluse următoarele:
- pregătirea planificării, a programelor de lucru şi a relaţiilor cu autorităţile publice;
- supravegherea continuă a lucrărilor şi anticiparea factorilor care au posibilitatea să
afecteze derularea în timp a contractului;
- elaborarea propunerilor pentru modificarea planificării din cauze care s–au ivit pe
parcurs;
- apreciera continuă a metodelor şi rutinelor Contractului, relative la viteza de
execuţie şi efectul lor asupra eficienţei îndeplinirii contractului;
- întârzieri în aprovizionarea şantierului cu materiale;
- culegerea şi prelucrarea ultimelor informaţii necesare la întâlnirile de lucru cu
Contractantul şi Investitorul
- întocmirea rapoartelor lunare ce trebuie înaintate Investitorului de către
reprezentantul Contractantului;

3.1.6. Căi de acces provizorii

Nu e cazul

3.1.7. Alimentarea cu apă şi energie electrică

Contractantul va face pe propria sa cheltuială toate angajamentele pentru alimentarea cu
apă şi energie electrică în scopul lucrărilor.

Pag. 17 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

Apa reziduală va fi evacuată în afara şantierului conform cerinţelor Investitorului, pentru a

preîntâmpina defecţiuni sau reclamaţii.

3.1.8. Căi de acces, căi de comunicaţii

Utilizarea drumurilor publice:
Contractantul se va asigura că drumurile şi arterele de circulaţie folosite de el nu sunt
murdărite ca rezultat al folosirii, iar cazul în care se murdăresc, conform opiniei Investitorului,
Contractantul va lua toate măsurile pentru a le curăţa, fără costuri suplimentare pentru
Investitor.
Contractantul se va asigura că nu există depuneri de pământ şi pietriş, pe drumurile publice
sau private ca rezultat al lucrărilor. Toate vehiculele care părăsesc şantierul vor fi curăţate
corespunzător.

3.1.9. Accesul pe şantier

Înainte de începerea oricărei părţi a lucrărilor, contractantul va face căi temporare de acces,
incluzând şi drumuri provizorii de ocolire, care pot fi necesare din când în când cu aprobarea
investitorului. Contractantul va întreţine aceste căi de acces în condiţii adecvate pentru
siguranţa şi trecerea uşoară a echipamentelor şi vehiculelor până la terminarea lucrărilor.
Contractantul va încheia un proces-verbal cu Investitorul în ceea ce priveşte starea
suprafeţelor terenurilor publice şi private pe care se face accesul înainte de începerea
oricărei lucrări, pentrua le face adecvate accesului. Contractantul va menţine aceste
suprafeţe într-o stare de curăţenie rezonabilă şi le va repara în timpul execuţiei lucrărilor. La
terminarea utilizării de către Contractant a acestor căi de acces el va aduce suprafeţele la o
condiţie cel puţin egală cu cea dinaintea folosirii lor.
Investitorul va negocia şi va face posibil contractantului accesul spre şantier pe teren privat,
atunci când nu există altă alternativă. Accesul negociat se va acorda după ce contractantul
va face toate eforturile pentru acces.
Contractantul nu va intra cu nici o parte a şantierului în terenurile private fără permisiunea
prealabilă a Investitorului şi fără consimţământul proprietarilor acestor terenuri.
În funcţie de strada pe care se va lucra, se vor asigura, după caz, condiţii de circulaţie pentru
circulaţia normală, sau temporar se va scoate strada din circulaţie, cu aprobarea organelor
abilitate pentru aceasta.

3.1.10. Program de execuţie a lucrărilor, graficele de lucru, programe de recepţie

Lucrările se vor executa în conformitate cu graficul aprobat de Investitor, grafic care face
parte integrantă din “Condiţiile speciale de execuţie” din cadrul contractului.
Contractantul, după ce a primit comunicarea de acceptare din partea Investitorului, în maxim
30 de zile, va supune aprobării acestuia un program de executare a lucrărilor, în care
acestea sunt eşalonate în ordinea tehnologică a execuţiei, pentru fiecare obiect în parte,
component al întregii lucrări ofertate.
Programul va fi sub forma unui tabel, sau orice altă formă convenită cu Investitorul şi va
indica în mod clar următoarele:
- ordinea fiecărei activităţi, începerea şi data terminării fiecărei activităţi, viteza de
progresare a lucrărilor şi lucrul cumulativ sau procentajul lucrului ce se aşteaptă a fi
realizat pe fiecare activitate la sfîrşitul fiecărei luni;
- datele la care vor fi transmise desenele principale cerute de Investitor. Se va
permite o perioadă de 21 de zile de la data primirii acestor desene pentru o astfel
de aprobare.
- timpul necesar lucrărilor realizate de alţii;
- Programul va fi trimis cu detalii referitoare la:
- relatare referitoare la numărul şi categoriile personalului tehnic şi de inspecţie
(supervizare) cât şi a lucrătorilor calificaţi şi necalificaţi ce urmează a fi angajaţi la
lucrările respective;
Pag. 18 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

-
o listă cu detalii referitoare la tipul echipamentului de construcţie de bază (incluzînd
şi vehiculele) pe care Contractantul îşi propune să–l folosească la aceste lucrări;
- detalii referitoare la metodele de lucru ale Contractantului pentru toate
operaţiunile;
- o listă cu propuneri pentru amplasarea şi dimensiunile barăcilor (coloniei provizorii
de şantier), a birourilor, atelierelor şi depozitelor;
- detalii ale programului pentru lucrări de la data primirii comenzii Investitorului
pentru începerea lucrărilor, incluzând o repartizare completă a resurselor,
prezentând numărul de grupuri şi timpul repartizat pentru fiecare grup de
echipament de construcţie, materiale şi lucrul pentru fiecare parte a lucrărilor.
Contractantul va da investitorului o înştiinţare scrisă referitoare la începerea oricărei noi
secţiuni a lucrărilor şi nu va începe nici o operaţie importantă fără aprobarea scrisă a
investitorului.
Anunţarea tuturor operaţiilor importante se va face Investitorului în avans, pentru a permite
acestuia să ia măsurile necesare pentru inspecţie, sau în alte scopuri.

3.1.11. Măsurarea lucrărilor

Pe parcursul execuţiei lucrărilor, contractantul va asigura accesul investitorului pentru
examinarea lucrării ce urmează a fi acoperită.
Contractantul îl va anunţa din timp pe investitor când şi ce lucrare este gata pentru
examinare, iar acesta va examina lucrarea într–o perioadă de timp rezonabilă.

3.1.12. Aparatura de laborator

Contractantul, pe durata contractului, va furniza, întreţine şi repara aparatura necesară
pentru luarea de probe, pregătirea şi încercarea materialelor. Ca o alternativă, pentru a
efectua anumite teste din cele specificate, contractantul poate folosi un laborator de
încercări. Atât laboratorul, cât şi încercările vor fi conform aprobării investitorului. Astfel de
aprobare nu se va da dacă sunt probabile întârzieri însemnate în obţinerea rezultatelor, sau
dacă rezultatele pot fi nesigure. Contractantul va face toate pregătirile necesare şi va
prevede întregul transport şi forţa de munca pentru a transporta probele la laboratorul
aprobat şi va urmări ca rezultatele să fie trimise prompt reprezentantului investitorului.
Aprobarea investitorului va fi retrasă dacă serviciul se dovedeşte în orice fel nesatisfăcător.
Contractantul va ţine evidenţa tuturor încercărilor pe care le efectuează în conformitate şi
după cerinţele Specificaţiei şi va trimite copii ale rezultatelor acestor încercări la
Reprezentantul Investitorului pe cît de repede posibil după efectuarea fiecărei încercări.

3.1.14. Curăţenia pe şantier

- Contractantul va curăţa toate părţile şantierului ce urmează a fi ocupat de lucrări şi-l va
întreţine corespunzător.
- Lucrările vor fi menţinute curate în permanenţă, eliberate de moloz sau de alte resturi de
materiale.
- Contractantul nu va înlătura nici o construcţie de pe şantier fără permisiunea scrisă a
Investitorului.
- Materialele ce rezultă în urma curăţării şantierului vor rămâne în proprietatea
Investitorului. Contractantul va îndepărta aceste materiale într-un loc şi mod aprobat de
Investitor.

3.1.15. Condiţia şantierului

- Contractantul va întreţine şantierul într-o stare curată, ordonată şi sanitară adecvată,
atâta timp cât el este răspunzător de realizarea lucrărilor şi va respecta toate
reglementările în vigoare ale organelor sanitare, ale poliţiei şi ale municipalităţii, în
vederea asigurării unui climat de ordine în desfăşurarea lucrărilor.

Pag. 19 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

- Contractantul va asigura în timpul lucrărilor de construcţie întreţinerea şi curăţarea

instalaţiilor sanitare pentru uzul angajaţilor săi. El se va asigura că angajaţii săi nu vor
murdării şantierul sau proprietatea din vecinătate. Costul întreţinerii va fi inclus în preţul
de contract.
- Contractantul nu va permite autovehiculelor sau utilajelor să plece de pe şantier înainte
de a fi curăţate.

3.1.16. Publicitate
Contractantul nu va folosi nici o parte a şantierului pentru reclamă sau publicitate fără
aprobarea scrisă prealabilă a Investitorului.

3.1.17. Norme de tehnica securităţii pe şantier

- Contractantul va respecta toate reglementările referitoare la protecţia personalului,
operatorilor, personalului Investitorului. El va obţine copii ale tuturor reglementărilor în
vigoare şi le va utilizaîn inspecţia pe şantier.
- Atenţie specială se va acorda respectării legislaţiei în vigoare pentru securitate şi
sănătate în muncă în special Legea nr. 319 din 14 iulie 2006 a securităţii şi sănătăţii în
munca şi ” Planul de securitate si sanatate “, anexat, elaborat HG 300/ 2006.
- Organizarea şantierului se va face astfel încât să satisfacă toate cerinţele tehnice şi
sanitare. Pentru organizarea şantierului se vor respecta prevederile din specificaţiile
tehnice ale prezentului volum.

3.1.18. Repunerea în stare anterioară a şantierului

La terminarea lucrărilor, Contractantul va curăţa toate drumurile temporare de acces şi
va readuce zona la condiţia ei iniţială spre aprobarea Investitorului.

3.1.19. Servicii sanitare

Contractantul va organiza, furniza şi întreţine, în locuri uşor accesibile, atât pe şantier cât
şi în colonia de lucrători, posturi sanitare de prim – ajutor, pe toată durata contractului.
Dotarea şi încadrarea cu personal sanitar a acestor posturi va fi conformă cu prevederile
normelor sanitare pentru şantierele de construcţii ( santierele vor fi dotate cu latrine
ecologice ).

3.1.20. Protecţia instalaţiilor, a serviciilor publice şi private existente

Nu e cazul;

3.1.23. Examinarea lucrărilor ascunse

Nu e cazul;

3.1.24. Materiale
Aprobarea materialelor:
- Inainte de a comanda orice material cu orice prezentare, destinat pentru lucrări
permanente, contractantul va supune aprobării investitorului numele producătorului sau
furnizorului propus, o specificaţie de material şi detalii ale locului de origine sau de
producţie. Dacă se cere de către investitor, contractantul va furniza acestuia pentru
păstrare o copie a oricărei astfel de comenzi făcute.
- Toate materialele folosite în lucrările permanente trebuie să fie noi, în afara cazului când
folosirea materialului vechi sau pus la punct (reînoit), este permis în mod expres de către
Investitor.
- Probe:
- Contractantul va aproviziona investitorul cu probele de material necesare testării în
conformitate cu contractul. Dacă nu este în mod expres scutit, contractantul va furniza şi
probe ale tuturor articolelor fabricate, cerute pentru lucrările permanente, sau ca o
Pag. 20 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

alternativa, contractantul va prezenta literatura de specialitate, unde asigurarea cu probe,

(cu acordul investitorului), nu este necesară.
- Toate probele aprobate vor fi depozitate la locul de montaj de către contractant pe durata
contractului, şi orice materiale sau articole fabricate ulterior, livrate la locul de montaj
pentru încorporare în lucrarea permanentă, vor fi de o calitate cel puţin egală cu proba
aprobată.
- Materiale în contact cu apa:
- Materialele folosite în lucrări, care sunt, sau pot fi în contact cu apa tratată sau netratată
nu vor conţine nici o substanţă care ar putea da gust, miros sau toxicitate, sau să fie în alt
mod dăunător sănătăţii, sau să afecteze negativ apa transportată.
- Materialele şi echipamentul vor fi conforme specificaţiilor proiectului şi acolo unde sunt
alte materiale folosite trebuie obţinută aprobarea prealabilă a investitorului şi dacă este
necesar a MINISTERUL SANATATII PUBLICE .
Materiale naturale:
Contractantul va face pregătirile pentru localizarea, selectarea şi prelucrarea materialelor
naturale pentru a fi conforme specificaţiei şi va supune aprobării investitorului o
informaţie completă privind locul propus, cu cel puţin 28 de zile înainte de data
programată pentru începerea lucrului cu materialele respective. Aprobarea unui loc nu
va implica şi faptul ca tot materialul din acel loc este aprobat.

Pag. 21 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

3.2. CAIET DE SARCINI – Instalatii electrice

3.2.1. Descrierea detaliată a lucrărilor şi instalaţiilor
a. Lucrari partea de medie tensiune
LES 20 kV realizat prin cablu tip A2XS(FL)2Y 3 x 1 x 150 / 25 mmp, (L = 220 m) intre PC 20
kV proiectat (celula 20 kV (PT+Masura) si PT CEF - utilizator (celula de Linie 20 kV) ;
Realizare Post de Transformare (PT CEF - utilizator), in anvelopa de beton, cu actionare din
interior, in urmatoarea configuratie :
- 1 celula 20 kV Linie - echipata cu separator de sarcina 24kV/630A/16kA, cu mediu de
stingere in SF6, prevazut cu actionare manuala/motorizata (24Vcc), indicator de defect
mono-polifazat, cu lampa de semnalizare defect, indicator de prezenta tensiune, prevazut cu
contact auxiliar ;
- 1 celula 20 kV Trafo - echipata cu cu separator de sarcina 24kV/630A/16kA, cu mediu de
stingere in SF6, prevazuta cu actionare manuala/motorizata (24Vcc), cu suport sigurante
fuzibile si mecanism de declansare la arderea sigurantelor, set 3 sigurante cu percutor 80A,
24kV, CLP in aval de sigurante ;
- 1 Trafo 0,4 / 20 kV - 1250 kVA ;
- 1 TDRI echipat cu intrerupator automat general 2000A, 12 plecari echipate cu soclu tip
separator pentru sigurante MPR (marimea 2) si sigurante MPR 250 A ;
- 1 plecare rezerva NH2 400 / 250A, 3P, 400V ;
- 1 plecare alimentare Servicii Interne (SI) CEF, echipata cu NH1 250 / 50A, 3P, 400V ;
- 10 plecari invertoare (100 kW) NH2 400 / 250A, 3P, 400V.
- 1 tablou electric de servicii proprii 230 V c.a., prevazut cu circuite de alimentare pentru :
iluminat cabina PT, prize PT, protectii trafo, relee de semnalizare, sistem antiincendiu si
antiefractie, circuite de rezerva.

Postul de transformare (partea de MT cat si cea de JT) va fi echipata cu protectii

necesare pentru ca defectele ce pot aparea la echipamentele aflate în gestiunea
beneficiarului (ex. defect intern, defect între bornele de 20 kV ale trafo de putere 0,4 / 20 kV,
etc.), să fie eliminate local (siguranțe de 20 kV, protecții tehnologice, protecții numerice, după
caz) și să fie selective cu protecțiile prevăzute la interfața cu Operatorul de Distribuție -
DEER SA - Sucursala Alba. Se va asigura si functia de control sincronism.
In instalatie se va prevedea un sistem de monitorizare functionare a centralei
fotovoltaice, cu transmiterea online a marimilor electrice: P, Q, U, f si pozitie intreruptor la
DEDL SIBIU. Se va monta si un analizor de calitate a energiei electrice (cu meniu in limba
romana, inclusiv softul aferent).
In TDRI se va monta ca protectie generala un intrerupator motorizat cu functie de
comanda de la distanta si un releu antiinsularizare cu reglaje conform ordinului ANRE
132/2020. Acesta va comanda deschiderea intrerupatorului, respectiv oprirea CEF, in cazul
in care nu sunt intrunite cerintele de functionare normala a retelei. Un UPS va asigura
continuitatea in alimentare a releului si a comenzilor pe intrerupator in cazul unei caderi de
retea. Mai jos se regaseste un extras din legislatie cu valorile de reglaj pentru releul de
antiinsularizare.

Pag. 22 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

b. Lucrari partea de joasa tensiune

Centrala Fotovoltaica va fi compusa

- Parcela cu CF 76124, 76125, 76127, in suprafață totala de 1.24 Ha, permite montarea
unui număr maxim de 1836 panouri fotovoltaice, cu o putere maxima de 1.009 MW limitata in
invertoare la 1 MW (utilizând panouri fotovoltaice cu o putere de 550W/bucata);
- Panourile fotovoltaice, cu dimensiunile 2256(L) x 1133(l) x 35(h) mm, montate pe o
structura metalica de susținere realizata din țeava rectangulara si vor fi inclinate la 20 o fata
de orizontala, pe direcția nord-sud, spre sud. Panourile solare se grupează cate 18 sau
36 pentru fiecare structura, 2 rânduri a cate 9 sau 18 panouri.
Legătura la fiecare panou fotovoltaic se va realiza prin cablu specializat din cupru de 6
mmp, cu izolație dubla, rezistent la foc si la condițiilor meteo nefavorabile.
Panourile fotovoltaice nu produc regimuri de șocuri deformante sau nesimetrice in sistem
(δi<3%).
Cate 18 de panouri fotovoltaice de 550Wp se înseriază intr-un string.
Circuitele de c.c in număr de cate 10 si 12 se prind in cate un invertor de cc/ca 100
kW tip Huawei 100kTL. In total in parcul fotovoltaic fiind instalate 10 astfel de invertoare.
Circuitele de curent continuu se vor amplasa in spatele panourilor fotovoltaice si vor fi
executate din cablu solar cu secțiunea de 6 mmp, conform planșei „Plan de situație general”.
De la invertoare spre postul de transformare se vor poza subteran cabluri de joasa
tensiune de 0.4kV de curent alternativ, din aluminiu, cu secțiuni de 3x185mmp+95mmp,
secțiune determinata funcție de lungimea dintre invertor si bara de joasa tensiune a postului
de transformare ridicător 0.4/20kV, pentru o valoarea maxima de curent debitata de invertor
de 160 A c.a.. Ieșirea din invertor va fi protejata prin fuzibile de joasa tensiune de 400V-
160A.
Circuitele instalațiilor electrice aferente construcțiilor se vor executa cu cablu
având material conductor cupru, de energie 1 kV, izolație din PVC si vor fi de tipul
Pag. 23 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

- Cu întârziere la propagarea flăcării pozate in mănunchi ( corespunzând metodelor de

încercare din standardul pe părți SR EN 50266);
- Cu rezistenta la foc pe timp limitat. Metode de încercare pentru cablurile rezistente la
foc sunt reglementate pentru integritatea circuitului la soc de ST EN 50200 ( cabluri de mici
dimensiuni pana la 2,5 mm2) si de SR EN 50362 ( cabluri cu dimensiuni mai mari de 2,5
mm2), unde clasificarea este făcută conform cerinței esențiale NR.2 “Securitatea in caz
de incendiu” a Directivei de Produse pentru Construcții.

Protecția acestor cabluri, a circuitului care vine de la invertor către PT se va face printr-o
siguranța fuzibila de 160A, iar ca intrerupator general se va monta întrerupător de la 2000A
debroșabil si reglabil, funcție de puterea transformatorului din PT, conform planșelor anexate
„Schema Electrica Monofilara.

Invertoarele vor avea cu urmatoarele caracteristici:

• Putere nominală in cc/maxima in cc: 100kWp
• Nr de configurații MPPT independente: 10
• Interval de tensiuni de intrare in cc: 600-1100V
• Limitare de putere cu configurația MPPT paralela : Reducere de putere de la MAX la
ZERO
• Limitare de putere de cc pentru fiecare canal MPPT
• IMMPTmax=20A/30A
• Curent de scurtcircuit maxim pe fiecare MPPT =40A
• Tensiune nominala: 400 V
• Tensiune de ieșire : 400V
• Curentul nominal: 144A
• Curent de scurtcircuit Isc: 40 A
• Protecții la ieșire: anti insularizare, maximala de curent, de minima tensiune cu varistor si
la supratensiune
• Comunicații pentru monitorizare locala prin cablu/fără fir (radio) si de la distanta
• Eficienta maxima: 99%

Datele tehnice ale panourilor solare sunt:

• Putere nominală/panou: 550 Wp

• Celule: monocristalin
• Tensiune circuit deschis VOC: 49.80 V
• Curent de scurtcircuit Isc: 13.98 A
• Tensiune VMP: 41.95 V
• Curent IMP: 13.12 A
• Grad de eficiență: 21 %
• Dimensiuni: 2256(L) x 1133 (l) x 35 (h) mm

3.2.3. Marcarea echipamentelor

Marcarea produselor trebuie fie vizibilă, lizibilă şi durabilă.
Marcarea trebuie fie în limba romănă şi să conţină după caz:
- marca fabricii
- tipul şi codul produsului
- tensiunea şi curentul nominal
- frecvenţa nominală
- nivel de izolaţie asigurat
- Curentul de stabilitate termică la 1 sec
Pag. 24 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

- curentul de stabilitate dinamică

- durata nominală de scurtcircuit
- standardul de referinţă
- anul şi seria de fabricaţie
- gradul de protecţie

3.2.4. Ambalare şi transport

- Echipamentele şi materialele care urmează să fie livrate în conformitate cu
specificaţiile tehnice, vor fi pregătite pentru livrare astfel încât să fie mânuite uşor şi
să se împiedice orice deteriorare în timpul transportului. Transportul se va face cu
mijloace feroviare şi rutiere, în mijlocul de transport coletele se fixează rigid, nu se
suprapun şi nu se aşează înclinat.
- Piesele de schimb şi sculele de întreţinere vor fi ambalate separat în colete protejate
corespunzător pentru depozitare îndelungată (ani de zile) fără deteriorare.
- Oferta de echipament va cuprinde şi lista de colete.
- Contractantul este responsabil pentru orice deteriorare a echipamentului pe durata
transportului, descărcării şi depozitării pe şantier până la predarea lui Beneficiarului
şi va suporta toate cheltuielile datorate unor remedieri sau înlocuiri.
- Pe fiecare ambalaj se va marca vizibil: fabrica producătoare, greutatea, poziţia
centrului de greutate, semnele de avertizare pentru produs fragil, număr de ordine a
ambalajului în cadrul furniturii, şi alte date în concordanţă cu standardele aplicate,

3.2.5. Etichetele şi marcarea echipamentelor

- Etichetele de identificare de pe aparate trebuie să fie scrise în limba română în mod clar
şi concis şi vor conţine următoarele date: fabrica producătoare, tipul produsului, seria,
anul de fabricaţie, numărul de identificare a produsului şi alte date în concordanţă
cu standardele aplicate.
- Etichetele descriptive trebuie să fie din materiale care să nu provoace ştergerea
literelor. Plăcuţele trebuie făcute din material necoroziv, şi se vor fixa cu şuruburi
tratate anticoroziv.
- Toate aparatele vor avea indicate greutatea şi modul corect de ridicare şi
manipulare.
-
3.3.5. Garanţii
- Furnizorul trebuie să garanteze funcţionarea corespunzătoare a echipamentelor
pentru minim 12 luni de la punerea în funcţiune sau 18 luni de la livrare.
- Furnizorul va specifica perioada de intervenţie în garanţie, service-ul oferit în
perioada de garanţie şi post garanţie.
- Furnizorul trebuie să repare şi să furnizeze pe propria lui cheltuială părţile şi
echipamentul necesar pentru remedierea oricărui defect care apare în timpul perioadei
de garanţie din vina sa şi trebuie de asemenea să asigure pe cheltuiala lui asistenţa
tehnică necesară pentru aceste reparaţii.
- Toate piesele de schimb şi consumabilele necesare pe perioada de garanţie vor fi
livrate fără costuri.
- Produsele oferite trebuie să fie omologate sau să aibă referinţe favorabile, lipsa
acestora constituind motiv de respingere a ofertei.

3.3.7. Condiţii de recepţie , montaj, punere în funcţiune şi exploatare

Recepţia lucrărilor se face de către comisia de recepţie numitã în acest scop de către
beneficiar. Comisia va verifica respectarea cerinţelor proiectului.
Comisia va redacta un proces verbal de recepţie pe care îl va semna şi proprietarul
terenului.

Pag. 25 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

3.3.8. Obligaţii în caz de defecţiuni

Furnizorul este considerat responsabil pentru eventualele defecte ascunse de fabricaţie
care apar în timpul perioadei de funcţionare standard, chiar dacă perioada de garanţie a
trecut şi este obligat să repare sau să înlocuiască produsele livrate în înţelegere cu
beneficiarul, în caz că el refuză acest lucru, beneficiarul are dreptul să ceară despăgubiri.

3.3.9. Inscripţionare, indicatoare de securitate

Pe fiecare echipament electric din postul de transformare precum si pe usile metalice
de acces in postul de transformare, se vor monta câte un indicator autocolant;
Indicatoarele autocolante se vor monta pe partea frontala a echipamentelor, astfel incat
acestea sa fie vizibile.

3.3.10. Standarde şi normative ce trebuie respectate la execuţie

In cadrul prezentei lucrări se vor respecta toate normele şi prescripţiile în vigoare:
- PE 101/85 (PE 101A/85) „Normativ pentru construcţia instalaţiilor electrice de
conexiuni şi transformare cu tensiuni peste 1 kV”
- NTE 001/03/00 - Normativ privind alegera izolaţiei, coordonarea izolaţiei şi protecţia
instalaţiilor electroenergetice împotriva supratensiunilor;
- PE 116/95 - Normativ de încercări si măsurători la echipamente si instalaţii electrice;
- [Link] - Ip 30-2004 - Îndreptar de proiectare şi execuţie a instalaţiilor de legare la
pământ;

- NT002/03/00 – Normativ de incercari si masuratori pentru sistemele de protectii,

comanda, control si automatizari din partea electrica a centralelor si statiilor;
- NT 007/08/00 – Normativ pentru proiectarea si executarea retelelor de cabluri
electrice;
- NORMĂ TEHNICĂ PRIVIND DELIMITAREA ZONELOR DE PROTECŢIE ŞI DE
SIGURANŢĂ AFERENTE CAPACITĂŢILOR ENERGETICE;
- Ordinul nr. 49 din 29.11.2007 - pentru modificarea si completarea “Normă tehnică
privind delimitarea zonelor de protecţie şi de siguranţă aferente capacităţilor
energetice – Revizia I “aprobată prin Ordinul ANRE nr. 4 din 2007;

- L 307 /2006 - Lege privind apărarea impotriva incendiilor;

- Ordinul 163/2007 - pentru aporbarea normelor generale de aparare impotriva
incendiilor
- OUG 164 / 19.11.2008 care modifica OUG 195/ 2005 prin care se modifica si
completeaza, OUG 91/2002 privitoare protecţiei mediului;
- Legea 319/2006 - Legea securităţii şi sănătăţii în muncă;

- HG 856/2002 - Gestiunea deseurilor si aprobarea listei cuprinzand deseurile, inclusiv

deseurile periculoase, actualizata;

3.3.11. Teste, verificări, măsurători la punerea în funcţiune

Ofertantul va preciza şi propune spre aprobare beneficiarului activităţile sale de service
pentru controlul instalării, încercării şi punerii în funcţiune a echipamentelor. Acesta va
estima şi specifica în ofertă costurile lui pentru activitatea de service, mentenanţă. De
asemenea va preciza condiţiile legate de serviciile pentru controlul instalării.
3.2.12. Protecţia mediului
- Se va limita la minim influenţa asupra mediului a organizărilor de şantier.
- Lucrările se execută fără a fi afectaţi factorii de mediu, apă, aer, sol, asfel încât
terenul aferent lucrărilor va fi redat circuitului la starea iniţială de folosinţă.
Pag. 26 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

- În timpul execuţiei lucrărilor:

- Constructorul are obligaţia de a lua toate măsurile necesare pentru protejarea
mediului în interiorul şi în afara şantierului şi de a evita orice pagubă sau neajuns
provocat persoanelor, proprietăţilor publice sau altora, rezultat din poluare, zgomot
sau alţi factori generaţi de metodele sale de lucru.
- Constructorul este obligat să soluţioneze orice reclamaţie care are legătură cu
problematica de protecţia mediului şi care a fost generată din vina constructorului.
- Constructorul este obligat să respecte pe tot parcursul executării lucrărilor, prevederile
următoarelor reglementări, pentru a reduce la minim impactul asupra mediului :
- Legea 265/2006 care modifica si completeaza, OUG 195 / 2005 privind protecţia
mediului
- Legea nr. 307 / 2006 privind apărarea împotriva incendiilor;
La terminarea lucrărilor :
- Deşeurile recuperabile şi de orice tip, rezultate din lucrările executate vor fi
predate în baza formaliţăţilor de predare – primire către gestionarul obiectivului şi
toate celelalte deşeuri vor fi depozitate corespunzător legislaţiei mai sus
menţionată.
- Gestionarul obiectivului este obligat să respecte următoarele prevederi /
reglementări privind gestionarea deşeurilor:

- HG 856/2002 Hotărâre de guvern privind evidenţa gestiunii deşeurilor şi

aprobarea listei cuprinzând deşeurile, inclusiv deşeurile periculoase, actualizata;

3.2.13. Valorificarea si eliminarea deseurilor provenite din demontarea

echipamentelor si materialelor
 Proiectantul intocmeste un tabel cu denumirea de “Centralizatorul de deseuri “,
care este anexat prezentului proiect;
 La executia lucrărilor se va urmări obtinerea unui impact negativ minim asupra
mediului înconjurător. Se interzice utilizarea tehnologiilor poluante a mediului;
 Conform legislatiei în vigoare este interzisă abandonarea, înlăturarea sau
eliminareanecontrolată a deseurilor în instalatii, respectiv locuri neautorizate
acestui scop. Deasemenea se impune să se lucreze numai cu procesatori
autorizati;
 Prestatorul (executantul) are următoarele obligatii:
 Va face o evidentă a cantitătii de deseuri generate (Anexa I din HGR nr. 856/2002).
 Va depozita temporar corespunzătoare fiecare tip de deseu rezultat (depozitare în
recipienti etansi, cutii metalice/PVC, butoaie metalice/PVC etc.);
 Efectuarea transportului deseurilor în conditii de sigurantă la agentii economici
specializat în valorificarea deseurilor.

3.2.14. Măsuri de securitatea muncii şi prevenirea şi stingerea incendiilor

- In acest scop se va studia “Planul de securitate si sanatate”, elaborat conform
HGR 300/ 2006, cu privire la cerintele minime de securitate si sanatate pentru
santierele temporare sau mobile

Pag. 27 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

Personalul participant la executarea lucrărilor va fi instruit d.p.d.v. al tehnologiilor ce se

vor aplica la lucrare şi d.p.d.v. al securităţii muncii, va trebui să îndeplinească toate
condiţiile impuse în capitolul 2 din “Instructiune proprie de securitate a muncii pentru
instalatiile electrice in exploatare “ şi să fie dotat obligatoriu numai cu mijloace de
protecţie, scule şi dispozitive certificate de M.M.P.S., în conformitate cu cap. 4 din
prezentele instructiuni.
Se anexează documentaţiei, PLAN DE SECURITATE SI SANATATE conform HG
300 din 02.03.2006

3.3. CAIET DE SARCINI – Specialitatea construcţii

3.3.1. Obiectul lucrărilor de construcţii:
- realizarea unei gropi pentru montarea fundatie Posturi de transformare proiectat;
- realizare transee pentru pozare LES în spaţii verzi (amplasate conform planurilor de
situatie proiectate si a planselor de detaliu);

3.3.2. Descrierea detaliată a lucrărilor de construcţii:

Realizarea gropii pentru montarea Trafo/Inverter

 saparea gropii pana la cota -0.6;
 tasarea pamantului;
 asternerea pe fundul gropii a unui strat de 20cm de balast;
 tasarea balastului;
 asezarea peste balast a unui strat de 10 cm de nisip de egalizare;
 tasarea nisipului;

Realizarea liniilor electrice subterane în spaţii verzi

o trasarea sanţurilor pentru realizarea reţelei;
o săparea sanţurilor
o împrejmuirea gropilor cu benzi avertizoare;
o asternerea unui strat de repartiţie de 10 cm de nisip compactat pe fundul sanţului,
pozarea cablului în sanţ si acoperirea acestuia cu un strat de nisip compactat de
10 cm grosime.
o realizarea unei umpluturi compactate în straturi succesive de 20 cu pământ
nevegetal rezultat din săpătură pănă la cota -20 cm de la nivelul terenului.
o finalizarea umpluturii cu un strat de 20 cm de pământ vegetal.
o îndepărtarea excedentului de pământ rezultat.
o insamantarea suprafetelor afectate

Ipotezele de calcul şi rezultatele calculelor care au stat la baza dimensionării

elementelor de construcţii din punct de vedere al rezistenţei şi stabilităţii:
Ipotezele de calcul şi rezultatele calculelor care au stat la baza dimensionării
elementelor de construcţii sunt solicitarile rezultate din tractiunea conductoarelor si a
încarcarilor generate de greutatea proprie a elementelor de sustinere si de
echipamentul liniei precum si a încarcarilor cauzate de actiuni climatice asupra
acestor elemente ale liniei. La proiectarea fundaţiilor s-au avut în vedere condiţiile
geotehnice a amplasamentului. Dimensionarea fundaţiilor s-a efectuat conform
metodologiei de proiectare a fundaţiilor cuprinse în normativele NTE 003/04/00, PE
152 / 1988 şi NP 112-2004.
Pag. 28 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

Tehnologii de execuţie a lucrărilor şi specificarea fişelor tehnologice respective

Fundatiile vor fi realizate conform cap. 2.2 “Execuţia fundaţiilor din Fişa tehnologică
3.2. Lj–FT 47–89” Executarea liniilor electrice de joasă tensiune.

Urmărirea execuţiei şi controlul calităţii

La executia lucrarilor se va respecta precizarile din: "Instructiuni tehnologice privind
controlul calitatii si receptia lucrarilor la punere în functiune a liniilor electrice aeriene
de medie si joasa tensiune" - indicativ 2. LI - I 135 - 93 - cap. 3.2. "Controlul
fundatiilor". Certificatul de calitate se va întocmi conform anexei nr. 2 din instructiunile
precizate mai înainte.
In cazul în care terenul de fundare nu corespunde celor precizate în proiect va fi
anuntat proiectantul constructor si geologul pentru stabilirea detaliilor necesare
executarii fundatiilor.

Molozul, deşeurile şi excedentul de pământ rezultat în urma săpăturii se vor evacua la

o rampă de gunoi autorizată şi stabilită de către administraţia publică locală din zonă.
Categoria de importanţă a construcţiei C - normală ( conform ordinului MLPAT 31 / N /
95 ) .
Clasa de importanţă a construcţiei III ( conform P100 – 92 );
Molozul, deseurile si excedentul de pământ rezultat în urma săpăturii se vor evacua la
o rampă de gunoi autorizată si stabilită de către administraţia publică locală din zonă.
Categoria de importanţă a construcţiei C - normală ( conform ordinului MLPAT 31 / N /
95 ) .
Clasa de importanţă a construcţiei III ( conform P100 – 92 );

3.3.3. Caiet de sarcini pe specialităţi – lucrări de terasamente

[Link]. GENERALITĂŢI
Prezentul capitol al caietului de sarcini se referă la executarea lucrărilor de săpături si
umpluturi. De regulă lucrările de terasamente din zona instalaţiilor electrice se execută
manual, metodele mecanizate se aplică numai acolo unde folosirea mijloacelor mecanice
este posibilă tehnic, după cercetarea amănunţită a terenului de fundare pentru
identificarea, marcarea si protejarea instalaţiilor subterane.

[Link]. STANDARDE SI NORMATIVE DE REFERINŢĂ:

→ C 169-88 – Normativ privind executarea lucrărilor de terasamente la realizarea

fundaţiilor;
→ NE 012/2-2010 – Normativ pentru producerea betonului si executarea lucrărilor din
beton, beton armat si beton precomprimat. Partea 2 – Executarea structurilor din beton;
→ C 16-1984 – Normativ pentru realizarea pe timp friguros a lucrărilor de construcţii si
instalaţiilor aferente;
→ C 56/2002 – Normativ pentru recepţia si verificarea lucrărilor de construcţii
→ Legea 10-1995 – Calitatea în construcţii;
→ HG 766/1997 pentru aprobarea unor regulamente privind calitatea în construcţii;

[Link]. MATERIALE UTILIZATE

Pentru executarea lucrărilor de terasamente se pot folosi materiale după cum urmeaza:
→ Pământuri coezive
→ Pământuri necoezive

[Link]. EXECUTAREA LUCRĂRILOR DE TERASAMENTE

Pag. 29 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

→ Lucrări pregătitoare
Lucrările de terasamente încep după operația de predare - primire a amplasamentului, și
trasarea axelor - operațiile se consemnează în proces verbal.
Înaintea lucrărilor de terasamente propriu zise se vor executa lucrări de amenajarea
terenului și a platformelor de lucru. Terenul se va elibera prin defrișări, demolări, nivelări,
Se vor examina rețelele subterane ale instalațiilor de apă, de gaze, canalizare, electrice,
etc. din zonă, luându-se măsuri de nedistrugere accidentală sau provocare a incendiilor.
În caz de prezență a obiectivelor de interes arheologic lucrările se opresc și se anunță
organele competente.
În cazul prezenței unor gropi sau hrube a căror dimensiuni depășesc cota de fundare se
vor opri lucrările și se solicită proiectantului soluții corespunzătoare.
Scurgerea apelor superficiale în perimetrul lucrărilor de săpătura va fi preîntâmpinată
prin executarea șanțurilor de gardă (în cazul unor debite reduse ale apelor de colectat se
vor amenaja rigole).

→ Executarea săpăturilor și a sprijinirilor

În timpul executării lucrărilor de terasamente executantul are obligația să urmarească
atât stabilitatea masivelor de pământ, cât și stabilitatea construcțiilor și a instalațiilor
învecinate.
Când turnarea betonului în fundație nu se face imediat după executarea săpăturii în
terenurile sensibile la acțiunea apei săpătura va fi oprită la o cotă mai ridicată decât cota
finală pentru evitarea modificării caracteristicilor terenului de sub talpa fundației.
Săpătura de fundație se va opri la un nivel superior cotei de proiect astfel:
- pământuri argiloase: 0.15-0.25 cm;
- pământuri sensibile la umezire: 40-50 cm.
Schimbarea cotei fundului gropii de fundație în timpul execuției se poate face numai
cu acordul proiectantului.
Săpăturile deasupra nivelului apelor subterane se vor executa astfel:
- cu pereți în taluz, nesprijiniți până la o adâncime de -1.00m;
- cu pereți verticali sprijiniți când adâncimea săpaturii depășește 1.00 m
- cu pereți în taluz - în orice fel de taluz cu respectarea următoarelor condiții:
→ pământul are o umiditate naturală de 12-18% și se asigură condiții ca aceasta să nu
crească;
→ săpătura de fundație nu stă deschisă mult timp;
Săpăturile ce se execută mecanizat nu trebuie să depășească profilul proiectat al
săpăturii. În acest scop săpătura se va opri cu 20-30 cm mai sus decât cota finală, restul
se va executa manual.
În cazul terenurilor nesensibile la acțiunea apei lucrările se vor executa până la cota
finală.
După terminarea săpăturilor se va chema geologul făra a lasa gropile de fundare
descoperite. Numai după avizul geologului privind calitatea solului și posibilitatea turnării
betonului se va putea trece la turnare.
Turnarea betonului în fundații se va face imediat după atingerea cotei de fundare sau a
unui strat pentru care proiectantul îșî dă acordul privind posibilitatea de fundare.

→ Executarea umpluturilor
Executarea umpluturilor, de regulă, se va face din pământurile rezultate din săpătură, cu
următoarele condiții:
→ Se interzice folosirea pământurilor cu umflări mari, mâluri, argile moi, cu conținut de
materii organice, resturi de plante, bulgări, etc.

Pag. 30 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

→ Înainte de executarea umpluturilor este obligatorie îndepărtarea stratului vegetal, iar

suprafața rezultată va fi amenajată cu pante 1-1,5% pentru asigurarea scurgerii apei din
precipitații. La pante mai mari de 1:3 se vor executa trepte de înfrățire.
→ Umpluturile din pământuri loessoide, pământuri coezive compactate cu maiul greu și
pământuri necoezive compactate prin vibrare se vor executa conform "Normativ privind
îmbunătățirea terenurilor de fundarea slabe prin procedee mecanice - C 29-1985".
Stabilirea compoziției și a caracteristicilor de compactare se face conform "Instrucțiuni
tehnice pentru folosirea pământurilor stabilizate la lucrările de fundații – C 29-1979".
Gradul de compactare recomandat este 95% și minim 92%.
→ Se admite ca umiditatea pământului pus în operă să aibă o variatie de +/- 2% față de
umiditatea optimă de compactare.
→ Determinarea grosimii stratului de compactare și a numărului minim de treceri se
executa pe poligoane de încercare.
→ Pentru ca pamântul să aibă umiditatea cât mai aproape de cea optimă de compactare,
umpluturile se vor executa în straturi de 15-20 cm, se vor uda, după care se va compacta
prin cilindrare sau prin vibrare.

[Link]. CONTROLUL CALITĂȚII ȘI RECEPȚIA LUCRĂRILOR

La controlul calității privind lucrările de săpături se vor verifica dimensiunile, cotele

profilelor, corespondența cu proiectul de executie, iar constătarile se vor stipula în
procesul verbal de lucrări ascunse, ce se anexează la cartea construcției.
Verificarea compactării se va face de către personal atestat aparținând unei instituții,
unui laborator atestat, autorizat pentru profilul geotehnic și teren de fundare. Verificările
compactării se fac în urmatoarele faze:
- înaintea începerii lucrărilor;
- pe parcursul execuției;
- în vederea receptiei finale;
Verificările privind compactarea umpluturilor se face pe baza "Normativului pentru
verificarea calității și recepția lucrărilor de construcții și instalațiilor aferente" C56-2002 și
a "Normativului C 29-85".
Recepția lucrărilor de terasamente se va face în conformitate cu prevederile
Instrucțiunilor pentru verificarea calității și recepționarea lucrărilor ascunse la construcții
și instalații aferente.

3.3.4. Caiet de sarcini pe specialități – cofraje, platforme de lucru

[Link]. GENERALITĂȚI

Acest capitol cuprinde sarcinile ce trebuie respectate la lucrările de cofraje și colaterale

acestei activități. Cofrajele și platformele de lucru se vor realiza conform prescripțiilor
tehnice și practicii curente.

[Link]. STANDARDE ȘI NORMATIVE DE REFERINȚĂ

 Cofrajele și platformele de lucru se vor realiza conform prescripțiilor tehnice și

practicii curente;

Pag. 31 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

 C 11-1974 – Instrucțiuni tehnice privind alcătuirea și folosirea în construcții a

panourilor din placaj pentru cofraje;
 C 41-1986 – Normativ pentru alcătuirea, executarea și folosirea cofrajelor glisante;
 NE 012/2-2010 – Normativ pentru producerea betonului și executarea lucrărilor din
beton, beton armat și beton precomprimat. Partea 2 – Executarea structurilor din
beton;
 C 16-1984 – Normativ pentru realizarea pe timp friguros a lucrărilor de construcții
și instalațiilor aferente;
 C 56/2002 – Normativ pentru recepția și verificarea lucrărilor de construcții;
 Legea 10-1995 – Calitatea în construcții;
 HG 766/1997 pentru aprobarea unor regulamente privind calitatea în construcții;

[Link]. MATERIALE

Suprafața cofrantă va fi alcătuită din lemn, respectiv scândură sau placaj.

Fețele cofrante se vor unge cu substanțe decofrante înainte de montare (acolo unde este
posibil și înainte de turnarea betonului).

[Link]. EXECUTAREA LUCRĂRILOR

Cofrajele cuprind suprafața cofrată propriu-zisă și elementele de sprijinire a acesteia.

Cofrajul va fi astfel alcătuit încât parțile sale componente să se poată monta și mai
ales demonta, cu ușurință, fără a degrada betonul proaspăt turnat. Îmbinarea părților
componente ale suprafețelor cofrante se va face astfel încât să nu permită scurgerea.
Etanșarea conturului se va face cu grijă, având în vedere condiția ca elementele care vor
veni în contact cu betonul proaspăt să nu fie acoperite sau murdărite de materialele
folosite la etanșare (hârtie, chituri, ipsos, etc.).
Fețele cofrante vor fi netede și se vor unge cu substanțe decofrante înainte de
montare (acolo unde este posibil și înainte de turnarea betonului).
Elementele de sprijinire a suprafeței cofrante au rolul de a prelua încărcarea dată de
betonul proaspăt turnat și solicitările de la punerea în operă a betonului (șocuri de la
descărcarea betonului în cofraj, vibrare).
Dimensionarea se face pe criterii de rezistență, folosind stări limită ultime. După
dimensionare se va face verificarea deformabilității cofrajului - atât a suprafeței cofrante
în fiecare punct al ei cât și a cofrajului în ansamblu. La rezemare se va avea în vedere
posibilitatea dezlipirii și scoaterii cofrajului, la decofrare, fără demontarea sprijinirii
peretelui vertical de pământ, utilizându-se împănarea cu pene, șuruburi sau alte
dispozitive adecvate.
La montarea cofrajelor se va evita :
- prinderea acestora (cu legături de sârmă) de armătura din porțiunea care se
betonează;
- spargerea betonului pentru dezgolirea armăturii în vederea prinderii cofrajului de
ea;
- așezarea unor elemente de prindere care să împiedice montarea armăturii,
turnarea și finisarea betonului.
La montarea cofrajelor se va avea în vedere necesitatea curățării spațiului cofrat
înainte de betonare. Pentru aceasta, în special în zonele înguste și mai adânci de 50...60
cm se vor prevedea panouri demontabile sau ferestre, care să permită curățarea și care
să poată fi apoi închise cu ușurință.
Curățarea cofrajului se face cu puțin înainte de turnarea betonului, cu jet de aer
comprimat sau jet de apă.

Pag. 32 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

[Link]. VERIFICĂRI ÎN VEDEREA RECEPȚIEI

Respectarea condițiilor tehnice de calitate pentru fiecare tip de cofraj în parte se va face
în conformitate cu prevederile din normativul: C 56-2002 – „Normativ pentru recepția și
verificarea lucrărilor de construcții”.
Se vor face verificări:
- Pe parcursul execuției;
- La punerea în operă.

3.3.5. Caiet de sarcini pe specialități – execuția fundațiilor directe

[Link]. GENERALITĂȚI
Acest capitol cuprinde sarcinile ce trebuiesc respectate la execuția lucrărilor fundațiilor
directe.

[Link]. STANDARDE ȘI NORMATIVE DE REFERINȚĂ

→ SR EN 1997-1:2004 – Proiectare geotehnică. Partea 1: Reguli generale;
→ SR EN 1997-2:2007 – Proiectare geotehnică. Partea 2: Investigarea și încercarea
terenului;
→ NP 112-2004 – Normativ pentru proiectarea structurilor de fundare directă;
→ C 16-1984 – Normativ pentru realizarea pe timp friguros a lucrărilor de construcții și
instalațiilor aferente;
→ C 56/2002 – Normativ pentru recepția și verificarea lucrărilor de construcții
→ Legea 10-1995 – Calitatea în construcții;
→ HG 766/1997 pentru aprobarea unor regulamente privind calitatea în construcții;

[Link]. MATERIALE
Fundațiile vor fi alcătuite din beton simplu și beton armat.
[Link]. EXECUTAREA LUCRĂRILOR

Orice lucrare de fundatie va fi concepută după verificarea și recepționarea cu faza de

lucrare a naturii terenului de fundare, a săpăturilor și după trasarea generală a tuturor
fundațiilor, a elementelor geometrice respective.
Execuția lucrărilor se va face în conformitate cu prevederile din NP 112-2004 – „Normativ
pentru proiectarea structurilor de fundare directă.” și din NE 012/2-2010 – „Normativ
pentru producerea și execuția lucrărilor din beton, beton armat și beton precomprimat.
Partea 2: Executarea structurilor din beton.”
Detalierea regulilor de execuție de control al calității de va face de către constructor prin
fișe tehnice elaborate, ținând seama de cerințele impuse prin proiect, de posibilitatea de
dotare și organizarea execuției.

[Link]. VERIFICAREA ÎN VEDEREA RECEPȚIEI

Pe parcursul execuției lucrărilor se va verifica:
- Aplicarea măsurilor de protecție prevăzute în proiect pentru cazul agresivității
naturale ale apelor subterane, în special ce privește tipul de ciment, gradul de
impermeabilitate al betonului și acoperirea armăturilor;
- Betonarea continuă a fundațiilor, fără întreruperi cu durata mai mare decât cea
prevăzută în NE 012/2-2010, în cazul când aceasta nu este posibilă din cauza
mărimii sau formei fundației, resturile de lucru vor fi stabilite în prealabil cu avizul
proiectantului
- La recepțiile pe fazele de lucrări și cele preliminare, comisiile de verificare vor
efectua în afara examinării actelor încheiate pe parcurs, în ce priveste frecvența
conținutului și încadrarea în prevederile proiectului și prescripțiilor tehnice, în limita
abaterilor admisibile și o serie de sondaje în numărul pe care îl vor aprecia ca
Pag. 33 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

necesar, pentru a se convinge de corectitudinea verificărilor anterioare, în special

în ce priveste pozițiile, forma și dimensiunile geometrice și calitatea corpului
fundațiilor.

ABATERI ADMISIBILE:
 Abateri privind precizarea amplasamentului și a cotei de nivel:
 Poziția în plan orizontal a axelor fundațiilor 10 mm;
 Poziția în plan vertical a cotei de nivel 10 mm.
 Abateri dimensionale ale elementelor:
 dimensiuni în plan vertical
1. înălțimi până la 2 m 20 mm;
2. înălțimi peste 2 m 30 mm;
 înclinarea față de verticală a muchiilor și a suprafețelor
1. pentru 1 ml 3 mm;
2. pentru suprafețe libere 16 mm;
 înclinarea față de orizontală a muchiilor și a suprafețelor
1. pentru 1 ml 5 mm;
2. pentru suprafețe libere 20 mm;
 Abateri dimensionale ale fundațiilor de mașini:
1. Dimensiuni în plan:
2. Înălțimi până la 2 m 20 mm;
3. Înălțimi peste 2 m 30 mm;
4. Dimensiunile părților întinse, intrânde sau ieșinde a golurilor 20 mm;
5. Cote de nivel ale părților întinse sau ieșinde și a golurilor interioare10 mm;
6. Cote de nivel a părților superioare a fundației 0,5 mm:
7. Devierea axelor dispozitivelor de ancorare 10 mm:
Pentru alte abateri limită la fundații directe se aplică prevederile caietului beton simplu și
beton armat.

3.4. SIGURANŢA ŞI IGIENA MUNCII, PREVENIREA ŞI STINGEREA INCENDIILOR

 LEGE nr. 319 din 14 iulie 2006 a securităţii şi sănătăţii în munca, modificata si
completata de legea 51/2012
 HOTĂRÂRE nr. 1425 din 11 octombrie 2006 pentru aprobarea Normelor metodologice
de aplicare a prevederilor Legii securităţii şi sănătăţii în munca nr. 319/2006,
modificata de HG 955/2010;
 HOTĂRÂRE nr. 1093 din 16 august 2006 privind stabilirea cerinţelor minime de
securitate şi sănătate pentru protecţia lucrătorilor impotriva riscurilor legate de
expunerea la agenţi cancerigeni sau mutageni la locul de munca
 HOTĂRÂRE nr. 1146 din 30 august 2006 privind cerinţele minime de securitate şi
sănătate pentru utilizarea în munca de către lucrători a echipamentelor de munca
 HOTĂRÂRE nr. 1875 din 22 decembrie 2005 privind protecţia sănătăţii şi securităţii
lucrătorilor fata de riscurile datorate expunerii la azbest
 ORDIN nr. 4 din 9 martie 2007 pentru aprobarea Normei tehnice privind delimitarea
zonelor de protecţie şi de siguranta aferente capacităţilor energetice
 HOTĂRÂRE nr. 300 din 2 martie 2006 privind cerinţele minime de securitate şi
sănătate pentru santierele temporare sau mobile
 HOTĂRÂRE nr. 1876 din 22 decembrie 2005 privind cerinţele minime de securitate şi
sănătate referitoare la expunerea lucrătorilor la riscurile generate de vibratii
 ORDIN nr. 427 din 14 iunie 2002 pentru aprobarea componenţei trusei sanitare şi a
baremului de materiale, ce intră în dotarea posturilor de prim ajutor fără cadre
medicale
 HOTĂRÂRE nr. 355 din 11 aprilie 2007 privind supravegherea sănătăţii lucrătorilor
Pag. 34 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

 HOTĂRÂRE nr. 971 din 26 iulie 2006 privind cerinţele minime pentru semnalizarea de
securitate şi/sau de sănătate la locul de munca
 HOTĂRÂRE nr. 1051 din 9 august 2006 privind cerinţele minime de securitate şi
sănătate pentru manipularea manuală a maselor care prezintă riscuri pentru lucrători,
în special de afecţiuni dorsolombare ;
 HOTĂRÂRE nr. 1136 din 30 august 2006 privind cerinţele minime de securitate şi
sănătate referitoare la expunerea lucrătorilor la riscuri generate de câmpuri
electromagnetice
 LEGE nr. 226 din 7 iunie 2006 privind încadrarea unor locuri de munca în condiţii
speciale
 ORDIN nr. 572 din 24 iulie 2006 pentru aprobarea Normelor tehnice de aplicare a
prevederilor Legii nr. 226/2006 privind încadrarea unor locuri de munca în condiţii
speciale
 LEGE nr. 436 din 18 iulie 2001 pentru aprobarea Ordonanţei de urgenţă a
GUVERNUL ROMANIEIui nr. 99\2000 privind măsurile ce pot fi aplicate în perioadele
cu temperaturi extreme pentru protecţia persoanelor încadrate în muncă
 HOTĂRÂRE nr. 493 din 12 aprilie 2006 privind cerinţele minime de securitate şi
sănătate referitoare la expunerea lucrătorilor la riscurile generate de zgomot
 HOTĂRÂRE nr. 1028 din 9 august 2006 privind cerinţele minime de securitate şi
sănătate în munca referitoare la utilizarea echipamentelor cu ecran de vizualizare
 HOTĂRÂRE nr. 1091 din 16 august 2006 privind cerinţele minime de securitate şi
sănătate pentru locul de munca
 HOTĂRÂRE nr. 1218 din 6 septembrie 2006 privind stabilirea cerinţelor minime de
securitate şi sănătate în munca pentru asigurarea protecţiei lucrătorilor impotriva
riscurilor legate de prezenta agenţilor chimici
 ORDIN nr. 753 din 16 octombrie 2006 privind protecţia tinerilor în munca
 HOTĂRÂRE nr. 601 din 13 iunie 2007 pentru modificarea şi completarea unor acte
normative din domeniul securităţii şi sănătăţii în munca
 HOTĂRÂRE nr. 1048 din 9 august 2006 privind cerinţele minime de securitate şi
sănătate pentru utilizarea de către lucrători a echipamentelor individuale de protecţie
la locul de munca
 HOTĂRÂRE nr. 1092 din 16 august 2006 privind protecţia lucrătorilor impotriva
riscurilor legate de expunerea la agenţi biologici în munca

3.5. MODUL DE APLICARE A PROGRAMULUI CALITATII PE TIPURI DE LUCRARI

1. Proiectul a fost elaborat, verificat şi aprobat de personal calificat.
2. Documentaţia este întocmită conform Legii 10/1995, privind calitatea în construcţii şi
asigură nivelul de calitate corespunzător cerinţelor, respectiv siguranţa şi stabilitatea
construcţiei.
3. Modificările proiectului se vor realiza conform documentelor de management al calităţii
şi mediului, sistem certificat de organizaţie şi vor constitui anexe ale prezentului proiect,
dacă este cazul.
4. In conformitate cu prevederile legii nr.10/95 si HG 273/94, participantii care concura la
realizarea planului de control a urmaririi executiei, astfel incit lucrarile executate sa fie
conforme cu prevederile normelor in vigoare, iar instalatia executată să se încadreze în
parametrii normali de performanţă, calitate şi fiabilitate sunt :
B=Beneficiarul (dirigintele de şantier desemnat de acesta)
E=Executantul (responsabilul tehnic cu execuţia)
P=Proiectantul (şeful de proiect)

4. Listele cu cantităţi de lucrări

Listele cu cantitătile de lucrări sunt prevăzute în partea economică a proiectului.
Pag. 35 of 36
S.C. ELECTROMEDIA INSTAL S.R.L.
Cluj-Napoca, [Link], nr. 19-21, judetul Cluj

5. Alte anexe
Prezentul proiect tehnic are anexate graficul de realizare a investiţiei, specificaţiile
tehnice, planul de securitate şi sănătate, etc.

Eniko- Digitally signed by

Eniko-Emese
Emese Muntean
Proiectat:
Date: 2024.03.15
Muntean [Link] +02'00' Ing. Daniel Nistor

Pag. 36 of 36
