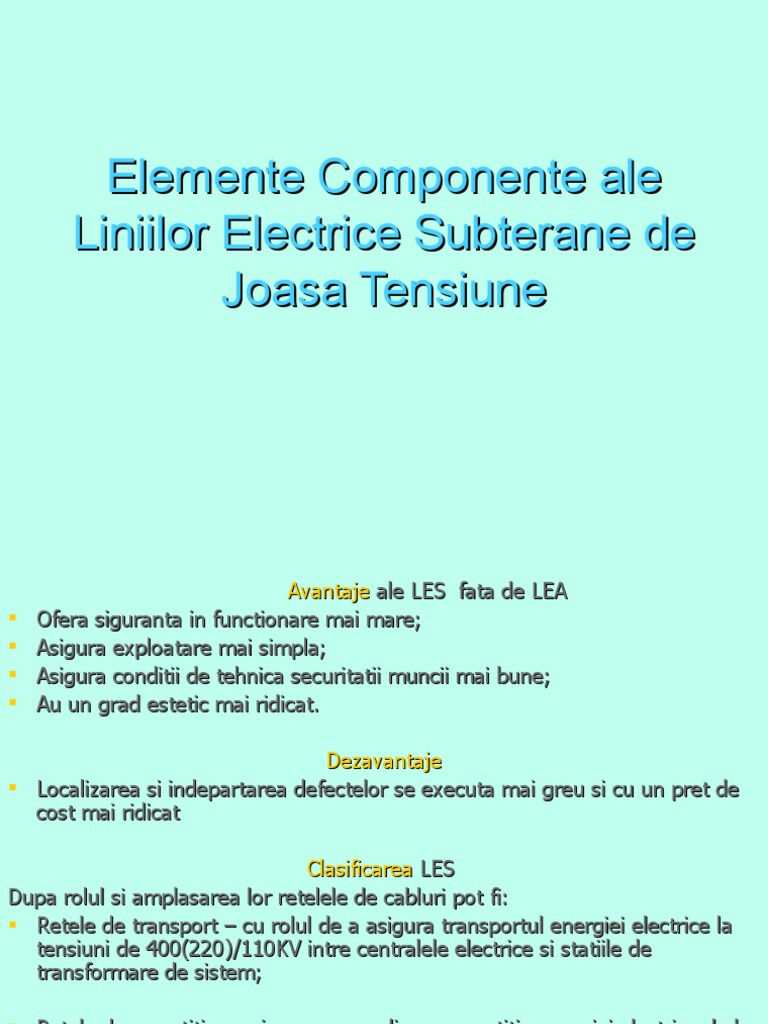

Elemente Componente ale

Liniilor Electrice Subterane de

Joasa Tensiune
 Avantaje ale LES fata de LEA
 Ofera siguranta in functionare mai mare;
 Asigura exploatare mai simpla;
 Asigura conditii de tehnica securitatii muncii mai bune;
 Au un grad estetic mai ridicat.

Dezavantaje
 Localizarea si indepartarea defectelor se executa mai greu si cu un pret de
cost mai ridicat

Clasificarea LES
Dupa rolul si amplasarea lor retelele de cabluri pot fi:
 Retele de transport – cu rolul de a asigura transportul energiei electrice la
tensiuni de 400(220)/110KV intre centralele electrice si statiile de
transformare de sistem;

 Retele de repartitie – prin care se realizeza repartitia energiei electrice de la

statiile de sistem de 400(220)/110KV la statiile de conexiuni de 110KV;

 Retele de distributie – ce distribuie energia de la statiile de conexiuni sau de

transformare la consumator.
  Parti componente ale LES de j.t.:
– Cabluri electrice
– Accesorii pentru jonctiuni si derivatii:
 Mansoane: - de legatura
- de derivatie
 Cutii terminale

 Cablurile electrice – sunt principalele componente ale LES si sunt

alcatuite din:
– Conductor de Cu sau Al, mono sau multifilar
– Izolatia conductorului
– Ecran de protectie
– Invelis de protectie
 Conductorul este format dintr-unul sau mai multe fire, din
aluminiu sau din cupru, fire ce constituie o cale unică de curent.
 Conductorul se caracterizează de:
- natura materialului,
- secţiunea nominală,
- soluţia de realizare.
 În mod obişnuit conductoarele sunt de formă circulară sau de
sector
• Izolaţia conductorului este stratul de material izolant cu care este
învelit conductorul. Tipurile uzuale de izolaţie sunt:
• hârtie impregnată cu materiale izolante – sunt benzi de hârtie,
impregnate cu un material izolant, înfăşurate în jurul
conductorului. Principalul inconvenient al hârtiei impregnate este
necesitatea de a fi ferită de umiditate. ;
• izolaţie sintetică (uscată) realizată din:
- materiale termoplastice: policlorură de vinil (PVC) sau
polietilena (Pe), la care temperatura poate provoca variaţii
ireversibile ale plasticităţii;
- elastomeri (polietilena reticulată, cauciucul etilen-propilen)
 • Ecranul este învelişul metalic aplicat peste
conductoarele izolate, cu scopul principal de a elimina sau
atenua acţiunea câmpurilor electrice sau magnetice
străine asupra curentului electric care trece prin
conductor.

La cablurile de energie ecranele metalice au ca scop :

• asigurarea unei căi de trecere a curenţilor capacitivi
sau curenţilor de defect la pământ (scurtcircuite
homopolare);
• asigurarea protecţiei persoanelor şi materialelor în
cazul perforării cablurilor cu corpuri conductoare
exterioare.
 Învelişul de protectie al cablului este un ansamblu de
straturi ce au ca scop realizarea unei forme determinate a
cablului şi de a asigura protecţia contra degradărilor
exterioare.
 TIPURI CONSTRUCTIVE DE CABLURI ELECTRICE
 Cablurile de energie ce se construiesc în ţară, folosite de regulă în
instalaţiile electroenergetice sunt:
– pentru tensiuni de 1—10 kV cu izolaţie din PVC sau hârtie impregnată
– pentru 20 kV cu izolaţie din polietilenă.

 Pentru joasa tensiune se folosesc cabluri de aluminiu cu izolatie

de PVC, de tip ACYY sau cabluri de aluminiu cu izolatie de PVC, cu
armatura de banda de otel si manta de PVC, de tip ACYAbY.
 Semnificatia literelor este:
A – conductor de aluminiu
C – cablu de energie
Y – izolatia conductoarelor de PVC
Ab – armatura din banda de otel
Y – invelis exterior (manta) din PVC

 La notarea cablurilor in afara de tipul cablului se indica si numarul

de conductoare si sectiunea acestora.

Exemplu ACYAbY 3x70+35 reprezinta un cablu cu 4 conductoare,

dintre care 3 de faza cu sectiune de 70 mm2 iar al patrulea este
conductorul de nul cu sectiune de 35 mm2.
 Tipuri de cabluri de energie (forţă)
 Cabluri de energie cu izolaţie din hârtie impregnată
Pentru cablul CHPAbI, respectiv ACHPAbI reprezentat semnificatia literelor este:
este
 C — cablu;
 A — conductor din aluminiu (prima literă din simbol);
 H — izolaţie de hârtie;
 P — manta de plumb ;
 Ab — armătură din benzi de oţel;
 I — înveliş exterior de protecţie din material fibros impregnat (iută);

Cablu de energie
cu izolaţie din
hârtie impregnată,
în manta de
plumb pentru
tensiunea
nominală de
0,6/1kV
 Cabluri de energie cu izolatie si manta de PVC de tip CYY
sau ACYY destinate pentru transportul si distributia
energiei electrice la instalatii fixe pentru tensiuni nominale
de 0,6/1KV

Cablu CYY respectiv ACYY,de 1 kV - cablu de energie cu izolatie si manta de PVC

• Cabluri de energie cu izolaţie şi manta de PVC de tip
CYAbY sau ACYAbY pentru tensiunea nominală 1 sau
10kV - sunt cabluri de energie cu conductor de cupru sau
aluminiu, cu izolaţie şi manta din PVC, armate, destinate pentru
distribuţia şi utilizarea energiei electrice în instalaţii fixe pentru
tensiunea de 1-10 kV.
Sectiune printr-un cablu A2YSY
 Cabluri cu izolaţie de cauciuc sunt cabluri de cupru sau aluminiu cu
izolaţie de cauciuc şi manta de plumb pentru tensiunea nominală 500 V.

Sunt cabluri de tip:

CP, respectiv ACP;
CPI, respectiv ACPI;
CPB, respectiv ACPB;
CPBI, respectiv ACPBI.

• Cabluri pentru comandă, control şi telemecanică (de comutaţie secundară

Sunt cabluri de tip:

CMYY, respectiv CSYY;
 ACCESORII UTILIZATE PENTRU L.E.S.
 Accesoriile cablurilor sunt manşoanele şi cutiile terminale (cap terminal). Acestea
trebuie să îndeplinească următoarele condiţii generale :
— să asigure protecţia cablurilor împotriva pătrunderii umezelii şi a altor substanţe cu
acţiune nocivă sau corozivă din mediul înconjurător;
— să reziste la tensiunile de încercare prescrise pentru cabluri .

 Manşonul reprezintă o construcţie izolantă care serveşte la îmbinarea a două sau mai
multe cabluri. El trebuie să asigure :
– continuitatea conductoarelor din cabluri şi a mantalei metalice ;
– etanşeitatea mantalei de plumb;
– nivelul de izolaţie.

Mansoanele pot fi:

1. Mansoane de legatura
2. Mansoane de derivatie care la randul lor , pot fi:
 Mansoane de jonctiune
 Mansoane de stopare
 Mansoane de alimentare
 1. Manşoane de legătură - se utilizează în cazul joncţionării cablurilor
de j.t., indiferent de tipul cablului (armat sau nearmat).
Conductoarele cablurilor se leaga intre ele cu cleme de legatura in prelungire.
Se deosebesc:
- Manşoane de legătură din fontă pentru cabluri 1-35kV cu izolaţie de hârtie şi
manta de plumb.
- Manşoane de legătură din fontă pentru cabluri 1-20 kV cu izolaţie din PVC.
- Manşoane de legătură din cauciuc

2. Manşoane de derivaţie - sunt mansoane din fontă si sunt utilizate

pentru legarea în derivaţie a cablurilor subterane de 1 kV cu două sau patru
conductoare. Pot fi:
a) Manşoane de joncţiune (normale) - se folosesc pentru joncţionarea a
două tronsoane de cablu, realizând continuitatea circuitului electric;

b) Manşoane de stopare - sunt necesare numai la instalaţii în cablu cu

izolaţie de hârtie şi presiune de ulei;

c) Manşoanele de alimentare - sunt necesare numai la cablurile cu izolaţie

de hârtie şi presiune de ulei, în cazul în care traseul acestora este lung, dar
prezintă denivelări de traseu mici.
Manşon de joncţiune (normal) – este alcatuit din urmatoarele elemente
componente:
— piese folosite pentru întregirea circuitului de ulei şi îmbinarea conductoarelor ;
— carcasa metalică de etanşare care se execută, de obicei, din cupru sau aluminiu;
— carcasa metalică prevăzută cu două ştuţuri pentru realizarea vidului şi alimentarea
cu ulei în timpul operaţiilor de impregnare

Sectiune printr-un manson de jonctiune

 CUTII TERMINALE

 Cutia terminală este o construcţie izolantă si etanşă folosită pentru protecţia

cablului împotriva umezelii şi poluării, precum şi pentru racordarea cablului
la aparatura adiacentă.
 Cutiile terminale sunt utilizate cand este necesara protejarea fata de mediu
a capatului cablului ce a fost dezizolat pentru montarea papucilor.
 Pentru j.t. se folosesc:

 A. Cutii terminale cilindrice de interior din fontă pentru cabluri, armate

cu izolaţie de hârtie, de 1 kV - folosite la instalaţiile interioare, posturi de
transformare, puncte de aprindere pentru iluminat public şi nişele de abonat,
pentru legarea, protejarea şi izolarea capetelor cablurilor cu două sau patru
conductoare de 1 kV.

 B. Cutii terminale de plumb de interior de 1 kV - folosite în staţiile şi

posturile de transformare şi în locuri ferite de umezeală şi lovituri. Sunt
utilizate la cablurile cu manta de plumb cu izolaţie de hârtie.

 C. Cutii terminale din fontă de exterior de 1 kV tip „cap de mort“ - folosite

la terminarea unui cablu armat şi la legarea lui cu o linie aeriană.
 ELEMENTE CONSTRUCTIVE


 1.Cablurile de energie - se utilizeaza cabluri cu manta exterioara din plumb
sau iuta armate sau nearmate

 2. Accesorii pentru jonctiuni si derivatii

 - mansoanele de legatura - se utilizeaza pentru inadirea a doua cabluride-a

lungul unui traseu. Se compune dintr-un manson exterior din fonta si un
manson de plumb
 - mansoanele de derivatie - se utilizeaza pentru inadirea a doua sau mai
multe cabluri de pe trasee diferite
 - cutii terminale - sunt utilizate pentru protejarea capetelor de cabluri ,permit
montarea papucilor de conductoare .
 Etape de executie a LES

 - marcarea traseului - se verifica dupa proiect si din loc in loc de-a lungul
traseului se planteaza in pamant tarusi pentru a jalona traseul
 - executarea traversarilor - cand traseul traverseaza un drum carosabil ,
o cale ferata cablurile se protejeaza cu tuburi de protectie din beton , bazalt ,
PVC dur
 - executarea santurilor - se desface mai intai pavajul dupa care se sapa santul
la adancimea prevazuta
 - derularea si pozarea cablurilor - se aseza tamburul pe carucior sau
este suspendat cu o automacara iar pe fundul santului se amplaseaza role. Se
trage de cablu simultan cu rotirea tamburului. O atentie deosebita se acorda
pozarii cablului in curbe.
 - executarea jonctiunilor si ramificatiilor - sunt necesare la inadiri , derivatii ,
capete de cabluri. Se realizeaza prin intermediul mansoanelor.
 - executarea profilelor LES , astuparea santurilor - dupa executarea jonctiunilor
se masoara rezistenta de izolatie a cablurilor ,se scot rolele de sub cabluri si se
executa urmatoarele lucrari:
 - asezarea pe fundul santului peste cablu a unui strat de nisip de 10 cm
 - ridicarea cablului deasupra nisipului cu ajutorul unor carlige, si separarea
cablurilor paralele cu ajutorul unor caramizi .
