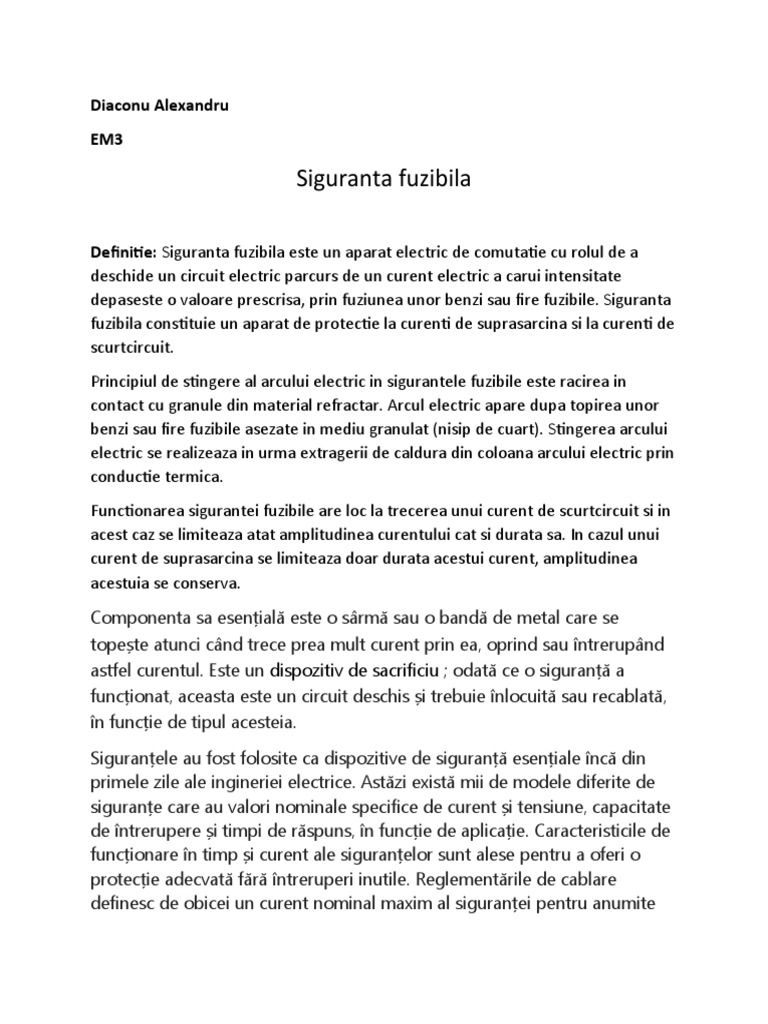

Diaconu Alexandru

EM3

Siguranta fuzibila

Definitie: Siguranta fuzibila este un aparat electric de comutatie cu rolul de a

deschide un circuit electric parcurs de un curent electric a carui intensitate
depaseste o valoare prescrisa, prin fuziunea unor benzi sau fire fuzibile. Siguranta
fuzibila constituie un aparat de protectie la curenti de suprasarcina si la curenti de
scurtcircuit.
Principiul de stingere al arcului electric in sigurantele fuzibile este racirea in
contact cu granule din material refractar. Arcul electric apare dupa topirea unor
benzi sau fire fuzibile asezate in mediu granulat (nisip de cuart). Stingerea arcului
electric se realizeaza in urma extragerii de caldura din coloana arcului electric prin
conductie termica.
Functionarea sigurantei fuzibile are loc la trecerea unui curent de scurtcircuit si in
acest caz se limiteaza atat amplitudinea curentului cat si durata sa. In cazul unui
curent de suprasarcina se limiteaza doar durata acestui curent, amplitudinea
acestuia se conserva.
Componenta sa esențială este o sârmă sau o bandă de metal care se
topește atunci când trece prea mult curent prin ea, oprind sau întrerupând
astfel curentul. Este un dispozitiv de sacrificiu ; odată ce o siguranță a
funcționat, aceasta este un circuit deschis și trebuie înlocuită sau recablată,
în funcție de tipul acesteia.

Siguranțele au fost folosite ca dispozitive de siguranță esențiale încă din

primele zile ale ingineriei electrice. Astăzi există mii de modele diferite de
siguranțe care au valori nominale specifice de curent și tensiune, capacitate
de întrerupere și timpi de răspuns, în funcție de aplicație. Caracteristicile de
funcționare în timp și curent ale siguranțelor sunt alese pentru a oferi o
protecție adecvată fără întreruperi inutile. Reglementările de cablare
definesc de obicei un curent nominal maxim al siguranței pentru anumite
circuite. Scurtcircuite , supraîncărcare, sarcini nepotrivite sau defecțiunea
dispozitivului sunt principalele sau unele dintre motivele pentru
funcționarea siguranțelor. Când un fir sub tensiune deteriorat intră în
contact cu o carcasă metalică care este conectată la masă, se va forma un
scurtcircuit și siguranța se va topi.
O siguranță este un mijloc automat de a elimina puterea dintr-un sistem
defect; adesea prescurtat la ADS (Automatic Disconnect of
Supply). Întreruptoarele pot fi utilizate ca alternativă la siguranțe, dar au
caracteristici semnificativ diferite.
Constructie:
O siguranță este alcătuită dintr-o bandă metalică sau un element de
siguranță din sârmă, de secțiune transversală mică în comparație cu
conductorii circuitului, montată între o pereche de borne electrice și (de
obicei) închisă de o carcasă incombustibilă. Siguranța este dispusă
în serie pentru a transporta toată sarcina care trece prin circuitul
protejat. Rezistența elementului generează căldură datorită fluxului de
curent. Mărimea și construcția elementului sunt determinate (empiric) astfel
încât căldura produsă pentru un curent normal să nu determine elementul
să atingă o temperatură ridicată. Dacă curge un curent prea mare,
elementul se ridică la o temperatură mai mare și fie se topește direct, fie
topește o îmbinare lipită în interiorul siguranței, deschizând circuitul.

Elementul fuzibil este fabricat din zinc, cupru, argint, aluminiu, ] sau aliaje
dintre acestea sau alte diferite metale pentru a oferi caracteristici stabile și
previzibile. În mod ideal, siguranța ar transporta curentul nominal pe
termen nelimitat și se topește rapid cu un mic exces. Elementul nu trebuie
să fie deteriorat de supratensiuni minore inofensive de curent și nu trebuie
să se oxideze sau să-și schimbe comportamentul după eventual ani de
funcționare.
Elementele siguranței pot fi modelate pentru a crește efectul de încălzire. La
siguranțele mari, curentul poate fi împărțit între mai multe benzi de
metal. O siguranță cu două elemente poate conține o bandă de metal care
se topește instantaneu la un scurtcircuit și, de asemenea, poate conține o
îmbinare de lipire cu punct de topire scăzut care răspunde la suprasarcina
pe termen lung de valori scăzute în comparație cu un
scurtcircuit. Elementele de siguranță pot fi susținute de fire de oțel sau
nicrom, astfel încât elementul să nu fie solicitat, dar poate fi inclus un arc
pentru a crește viteza de despărțire a fragmentelor de element.
Elementul siguranței poate fi înconjurat de aer sau de materiale destinate
să accelereze stingerea arcului. Se poate folosi nisip, siliciu sau lichide
neconductoare.

Clasificare
• dupa tensiune:
• de joasa tensiune;
• de medie tensiune.
• dupa rapiditate:
• sigurante normale;
• sigurante ultrarapide.
• dupa tipul constructiv
• sigurante miniatura (pentru protectia circuitelor electronice);
• sigurante cu filet – de tip D – (instalatii casnice si industriale);
• sigurante tubulare (tractiune electrica);
• sigurante cu mare putere de rupere, MPR (instalatii industriale).

Solutie constructiva.
In Fig. 1. se prezinta schita unui element inlocuitor al unei sigurante fuzibile MPR
de joasa tensiune iar in Fig. 2. se prezinta schita unei element inlocuitor al unei
sigurante fuzibile de inalta tensiune.
Timpul vs caracteristicile curente

Viteza cu care arde o siguranță depinde de cât de mult curent trece prin ea
și de materialul din care este făcută siguranța. Producătorii pot furniza o
diagramă a curentului vs timp, adesea reprezentată pe scale logaritmice,
pentru a caracteriza dispozitivul și pentru a permite compararea cu
caracteristicile dispozitivelor de protecție în amonte și în aval de siguranță.

Timpul de funcționare nu este un interval fix, ci scade pe măsură ce curentul

crește. Siguranțele sunt proiectate pentru a avea caracteristici particulare
ale timpului de funcționare în comparație cu curentul. O siguranță standard
poate necesita dublul curentului nominal pentru a se deschide într-o
secundă, o siguranță cu ardere rapidă poate necesita dublul curentului
nominal pentru a arde în 0,1 secunde, iar o siguranță cu ardere lentă poate
necesita dublul curentului nominal pentru zeci de secunde. .
Alegerea siguranței depinde de caracteristicile sarcinii. Dispozitivele
semiconductoare pot folosi o siguranță rapidă sau ultrarapidă , deoarece
dispozitivele semiconductoare se încălzesc rapid atunci când curge un
exces de curent. Siguranțele cu cea mai rapidă ardere sunt proiectate
pentru cele mai sensibile echipamente electrice, unde chiar și o scurtă
expunere la un curent de suprasarcină ar putea fi dăunătoare. Siguranțele
normale cu ardere rapidă sunt siguranțe de uz general. O siguranță cu
întârziere (cunoscută și sub denumirea de siguranță anti-supratens sau lentă )
este proiectată pentru a permite unui curent care este peste valoarea
nominală a siguranței să circule pentru o perioadă scurtă de timp fără ca
siguranța să se ardă. Aceste tipuri de siguranțe sunt utilizate pe
echipamente precum motoarele, care pot absorbi curenți mai mari decât
cei normali timp de până la câteva secunde în timp ce ajung la viteză.

Capacitatea de rupere

Capacitatea de rupere este curentul maxim care poate fi întrerupt în

siguranță de siguranță. Acesta ar trebui să fie mai mare decât curentul de
scurtcircuit posibil . Siguranțele miniaturale pot avea o valoare nominală de
întrerupere de numai 10 ori curentul lor nominal. Siguranțele pentru
sistemele de cablare mici, de joasă tensiune , de obicei rezidențiale, sunt de
obicei evaluate, în practica nord-americană, pentru a întrerupe 10.000 de
amperi. Siguranțele pentru sistemele de alimentare comerciale sau
industriale trebuie să aibă valori nominale de întrerupere mai mari, cu unele
siguranțe de întrerupere înalte care limitează curentul de joasă tensiune
nominale pentru 300.000 de amperi. Siguranțele pentru echipamente de
înaltă tensiune, de până la 115.000 de volți, sunt evaluate în funcție
de puterea aparentă totală (megavolți-amperi, MVA ) a nivelului de
defecțiune de pe circuit.
Unele siguranțe sunt desemnate cu capacitate mare de rupere (HRC) sau
capacitate mare de rupere (HBC) și sunt de obicei umplute cu nisip sau un
material similar.
Siguranță HRC cu indicație roșie arsă

Siguranțele de joasă tensiune cu capacitate mare de rupere (HRC) sunt

utilizate în zona tablourilor principale de distribuție din rețelele de joasă
tensiune unde există un curent de scurtcircuit potențial ridicat. Ele sunt, în
general, mai mari decât siguranțele de tip șurub și au capac de virolă sau
contacte cu lamă. Siguranțele cu capacitate mare de rupere pot fi evaluate
pentru a întrerupe un curent de 120 kA.

Siguranțele HRC sunt utilizate pe scară largă în instalațiile industriale și sunt,

de asemenea, utilizate în rețeaua publică de energie electrică, de exemplu
în stații de transformare, tablouri principale de distribuție sau în clădirile
cutii de joncțiune și ca siguranțe de contor.

În unele țări, din cauza curentului mare de defect disponibil acolo unde
sunt utilizate aceste siguranțe, reglementările locale pot permite doar
personalului instruit să schimbe aceste siguranțe. Unele soiuri de siguranțe
HRC includ caracteristici speciale de manipulare.
Tensiune nominală

Tensiunea nominală a siguranței trebuie să fie egală cu sau mai mare decât
ceea ce ar deveni tensiunea în circuit deschis. De exemplu, o siguranță cu
tub de sticlă evaluată la 32 de volți nu ar întrerupe în mod fiabil curentul de
la o sursă de tensiune de 120 sau 230 V. Dacă o siguranță de 32 V încearcă
să întrerupă sursa de 120 sau 230 V, poate rezulta un arc . Plasma din
interiorul tubului de sticlă poate continua să conducă curentul până când
curentul scade până la punctul în care plasma devine un gaz
neconductor. Tensiunea nominală ar trebui să fie mai mare decât sursa
maximă de tensiune pe care ar trebui să o deconecteze. Conectarea
siguranțelor în serie nu crește tensiunea nominală a combinației și nici a
vreunei siguranțe.
Siguranțele de medie tensiune nominale pentru câteva mii de volți nu sunt
niciodată utilizate pe circuite de joasă tensiune, din cauza costului lor și
pentru că nu pot curăța corect circuitul atunci când funcționează la tensiuni
foarte scăzute.

Reducerea temperaturii

Temperatura ambientală va modifica parametrii de funcționare ai

siguranței. O siguranță nominală pentru 1 A la 25 °C poate conduce cu
până la 10% sau 20% mai mult curent la -40 °C și se poate deschide la 80%
din valoarea sa nominală la 100 °C. Valorile de funcționare vor varia în
funcție de fiecare familie de siguranțe și sunt furnizate în fișele tehnice ale
producătorului.
Marcaje

Cele mai multe siguranțe sunt marcate pe corp sau pe capacele de capăt cu

marcaje care indică valorile lor nominale. Siguranțele „tip cip” cu tehnologie
de montare la suprafață prezintă puține sau deloc marcaje, ceea ce face
identificarea foarte dificilă.
Siguranțele similare pot avea proprietăți semnificativ diferite, identificate
prin marcajele lor. Marcajele siguranțelor vor transmite, în general,
următoarele informații, fie în mod explicit ca text, fie implicit cu marcarea
agenției de omologare pentru un anumit tip:
 Curent nominal al siguranței.
 Tensiunea nominală a siguranței.
 Timpul - caracteristica curentului ; adică viteza siguranței.
 Aprobari de catre agentiile de standardizare nationale si internationale.
 Producator / numar piesa /serie.
 Capacitate de întrerupere (capacitate de rupere)

Siguranțele vin într-o gamă largă de dimensiuni și stiluri pentru a servi în

multe aplicații, fabricate în ambalaje standardizate pentru a le face ușor
interschimbabile. Corpurile sigurantelor pot fi realizate
din ceramică , sticlă , plastic , fibră de sticlă , laminate de mica turnate sau fibră
comprimată turnată , în funcție de aplicație și clasa de tensiune.
Siguranțele cu cartuș ( ferulă ) au un corp cilindric terminat cu capace
metalice. Unele siguranțe cu cartuș sunt fabricate cu capace de diferite
dimensiuni pentru a preveni introducerea accidentală a siguranței nominale
greșite într-un suport, dându-le o formă de sticlă.
Siguranțele pentru circuitele de putere de joasă tensiune pot avea lamă cu
șuruburi sau terminale cu etichetă care sunt fixate cu șuruburi pe un suport
de siguranță. Unele terminale de tip lamă sunt ținute de cleme cu
arc. Siguranțele de tip lamă necesită adesea utilizarea unui instrument de
extracție cu scop special pentru a le scoate din suportul siguranței.
Siguranțele regenerabile au elemente de siguranță înlocuibile, permițând
reutilizarea corpului și bornelor siguranței dacă nu sunt deteriorate după o
funcționare a siguranței.

Siguranțele proiectate pentru lipirea pe o placă de circuit imprimat

au cabluri radiale sau axiale . Siguranțele pentru montare la suprafață au plăcuțe
de lipit în loc de cabluri.
Siguranțele de înaltă tensiune de tip expulzare au tuburi din plastic armat
cu fibră sau sticlă și un capăt deschis și pot avea elementul siguranței
înlocuit.

Siguranțele semi-închise sunt suporturi pentru fire de siguranță în care firul

fuzibil în sine poate fi înlocuit. Curentul exact de siguranță nu este controlat
la fel de bine ca o siguranță închisă și este extrem de important să folosiți
diametrul și materialul corect atunci când înlocuiți firul siguranței și, din
aceste motive, aceste siguranțe scad încet din favoare.
Acestea sunt încă folosite în unitățile de consum din unele părți ale lumii, dar
devin din ce în ce mai puțin frecvente. În timp ce siguranțele din sticlă au
avantajul unui element de siguranță vizibil în scopuri de inspecție, ele au
o capacitate de rupere redusă (clasament de întrerupere), ceea ce le limitează
în general la aplicații de 15 A sau mai puțin la 250 V AC . Siguranțele
ceramice au avantajul unei capacități de rupere mai mari, facilitând
utilizarea lor în circuite cu curent și tensiune mai mare . Umplerea unui corp
de siguranță cu nisip asigură o răcire suplimentară a arcului și crește
capacitatea de rupere a siguranței. Siguranțele de medie tensiune pot avea
plicuri umplute cu lichid pentru a ajuta la stingereaarc . Unele tipuri de
aparate de distribuție folosesc siguranțe scufundate în uleiul care umple
echipamentul.
Pachetele de siguranțe pot include o caracteristică de respingere, cum ar fi
un știft, fantă sau ureche, care împiedică schimbarea siguranțelor care apar
similare. De exemplu, suporturile de siguranțe pentru siguranțe RK din clasa
nord-americană au un știft care împiedică instalarea siguranțelor de clasă H
cu aspect similar, care au o capacitate de rupere mult mai mică și un
terminal cu lamă solidă care nu are slotul de tip RK.

Siguranțe auto

Siguranțele de tip lamă sunt disponibile în șase dimensiuni fizice: micro2, micro3,
low-profile mini, mini, regular și maxi
Siguranțele auto sunt folosite pentru a proteja cablurile și echipamentele electrice
ale vehiculelor. Există mai multe tipuri diferite de siguranțe auto și utilizarea lor
depinde de aplicația specifică, tensiunea și cerințele de curent ale circuitului
electric. Siguranțele auto pot fi montate în blocuri de siguranțe, suporturi de
siguranță în linie sau cleme de siguranță. Unele siguranțe auto sunt utilizate
ocazional în aplicații electrice non-auto. Standardele pentru siguranțele auto sunt
publicate de SAE International (cunoscută anterior ca Society of Automotive
Engineers).
Siguranțele auto pot fi clasificate în patru categorii distincte:

 Siguranțe lame
 Tub de sticla sau tip Bosch
 Legături fuzibile
 Limitatoare de siguranțe

Majoritatea siguranțelor auto evaluate la 32 de volți sunt utilizate pe circuite de 24

de volți DC și mai jos. Unele vehicule folosesc un sistem electric dublu de 12/42 V
DC care va necesita o siguranță de 58 V DC.

Simularea in QuickField a unei sigurante:

Modelul geometric
Rezultatul simularii
Bibliografie:
Sigurante fuzibile - constructie si principiu de functionare, alegerea sigurantelor fuzibile (qdidactic.com)

Siguranță fuzibilă - Wikipedia

Fuse Markings Explained (swe-check.com.au)

Fuse (electrical) - Wikipedia

Microsoft Word - 12_sigurante_fuzibile.doc (pub.ro)

What is an Electric Fuse? | Don't Memorise - YouTube

Why Cars Have Fuses: What a Fuse Does & How They Work • Cars Simplified - YouTube
