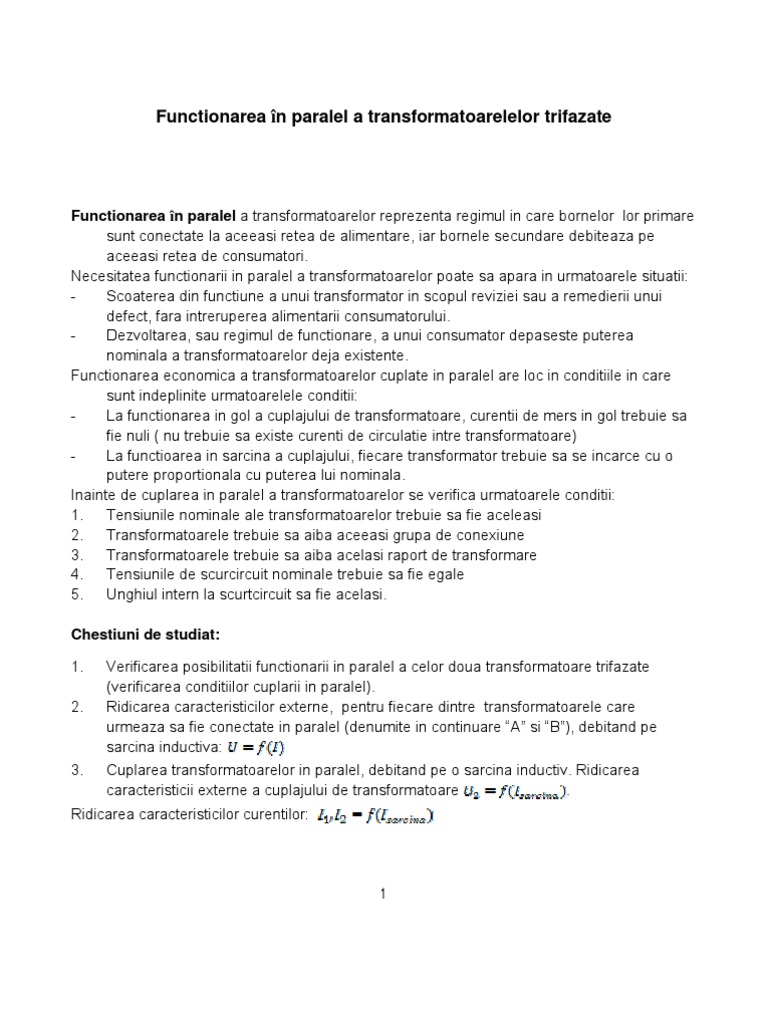

Functionarea în paralel a transformatoarelelor trifazate

Functionarea în paralel a transformatoarelor reprezenta regimul in care bornelor lor primare


sunt conectate la aceeasi retea de alimentare, iar bornele secundare debiteaza pe
aceeasi retea de consumatori.
Necesitatea functionarii in paralel a transformatoarelor poate sa apara in urmatoarele situatii:
- Scoaterea din functiune a unui transformator in scopul reviziei sau a remedierii unui
defect, fara intreruperea alimentarii consumatorului.
- Dezvoltarea, sau regimul de functionare, a unui consumator depaseste puterea
nominala a transformatoarelor deja existente.
Functionarea economica a transformatoarelor cuplate in paralel are loc in conditiile in care
sunt indeplinite urmatoarelele conditii:
- La functionarea in gol a cuplajului de transformatoare, curentii de mers in gol trebuie sa
fie nuli ( nu trebuie sa existe curenti de circulatie intre transformatoare)
- La functioarea in sarcina a cuplajului, fiecare transformator trebuie sa se incarce cu o
putere proportionala cu puterea lui nominala.
Inainte de cuplarea in paralel a transformatoarelor se verifica urmatoarele conditii:
1. Tensiunile nominale ale transformatoarelor trebuie sa fie aceleasi
2. Transformatoarele trebuie sa aiba aceeasi grupa de conexiune
3. Transformatoarele trebuie sa aiba acelasi raport de transformare
4. Tensiunile de scurcircuit nominale trebuie sa fie egale
5. Unghiul intern la scurtcircuit sa fie acelasi.

Chestiuni de studiat:

1. Verificarea posibilitatii functionarii in paralel a celor doua transformatoare trifazate


(verificarea conditiilor cuplarii in paralel).
2. Ridicarea caracteristicilor externe, pentru fiecare dintre transformatoarele care
urmeaza sa fie conectate in paralel (denumite in continuare “A” si “B”), debitand pe
sarcina inductiva:
3. Cuplarea transformatoarelor in paralel, debitand pe o sarcina inductiv. Ridicarea
caracteristicii externe a cuplajului de transformatoare .
Ridicarea caracteristicilor curentilor:

1
Schema de montaj:

Date nominale:

Transformatorul A

Puterea nominală SAn =…………………VA;


Tensiunile nominale UA1n =……………......V; UA2n=…………………V
Curentii nominali IA1n =……………......V; IA2n=…………………V
Schema de conexiuni
Raportul de transformare kAT= UA1n/UA2n =…………….
Frecvenţa nominală fn=………….Hz;

Transformatorul B

Puterea nominală SBn =…………………VA;


Tensiunile nominale UB1n =……………......V; UB2n=…………………V
Curentii nominali IB1n =……………......V; IB2n=…………………V
Schema de conexiuni
Raportul de transformare kBT= UB1n/UB2n =…………….
Frecvenţa nominală fn=………….Hz;

Mod de lucru:

1. Se verifica valoarea tensiunii de scurtcircuit pentru fiecare transformator, realizand cate


o incercare la scurtcircuit (vezi schema de la incercarea in scurtcircuit):

UA sc=………….V, u A sc= UA sc/ UA 1n= …..%


UB sc=………….V, u B sc= UB sc/ UB 1n= …..%
2
Se verifica valoarea raportului de transformare pentru fiecare transformator in parte, realizand
cate o incercare de functionare in gol (vezi schema de la incercarea in gol):

UA 1n=………….V, UA 20=………….V, kT= UA 1n/ UA 20=……….


UB 1n=………….V, UB 20=………….V, kT= UB 1n/ UB 20=……….

2. Se realizeaza montajul cuplarii in paralel a celor doua transformatoare. Fiecare


transformator in parte se cupleaza la o sarcina inductiva. Sarcina este reglata astfel
incat valoarea curentului din secundar sa varieze intre valoarea de mers in gol si
. Se completeaza urmatorul tabel:
Trafo “A” IA2 A 0
UA2 V
Trafo “B” IB2 A 0
UB2 V
Se reprezinta grafic, caracteristicile externe ale celor doua transformatoare, in acelasi system
de coordinate.
3. Se verifica succesiunea fazelor pentru cele doua transformatoare. Se cupleaza ambele
transformaoare in paralel debitand pe o sarcina inductiva.
Se regleaza sarcina astfel incat cuplajul se functioaneze de la mersul in gol pana la maximum
pentru fiecare transformator.
Se completeaza urmatorul tabel:

IA2 A 0
IB2 A 0
Isarcina A 0
U2 V
Se reprezinta grafic carcateristicile curentului, pentru ambele transformatoare, in acelasi
system de coordinate.

Intrebari si comentarii:

1. Care sunt implicatiile faptului ca cele doua transformatoare nu au caracteristicile externe


identice?
2. Care sunt urmarile cuplarii in paralel a transformatoarelor fara a respecta conditiilor
cuplarii in paralel.
3. Calculati care este puterea totala pe care o poate debita un cuplaj de doua
transformatoare cu puterile 100kVA si 120KVA si tensiunile de scurtcircuit 4%, respectiv
4.5%.
