acumulatoare

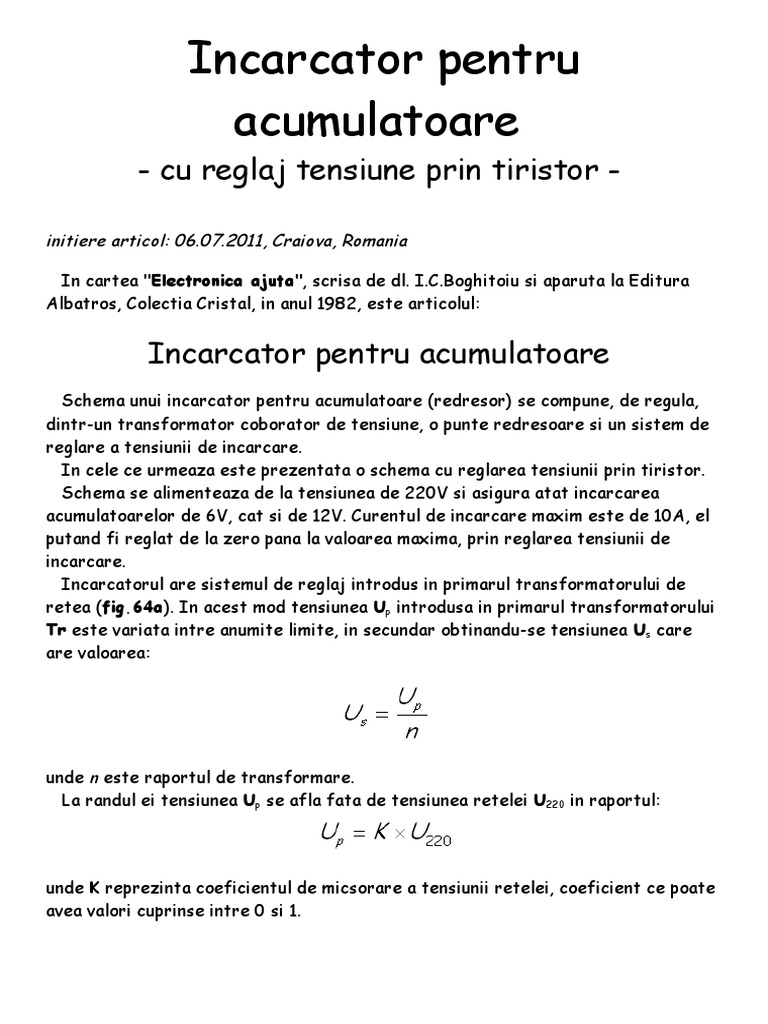

- cu reglaj tensiune prin tiristor initiere articol: 06.07.2011, Craiova, Romania
In cartea "Electronica ajuta", scrisa de dl. I.C.Boghitoiu si aparuta la Editura
Albatros, Colectia Cristal, in anul 1982, este articolul:
comanda g al tiristorului Ty1 primeste pulsuri pozitive din punctul C al puntii prin
intermediul potentiometrului P1 si al inductantelor L1 si L2.
unde N1 este numarul de spire pentru un volt si poate fi calculat la randul lui cu
relatia:
DFI Recreativ
Pagina de pornire
Va multumesc ca ati rupt putin din timpul dumneavoasta pentru a vizita acest blog. Sper din toata
inima sa va placa ce ati gasit. Doar asa pot sa ma bucur, altfel nu merita timpul pierdut. Vreu sa
impartasesc si altora cate ceva, vreau sa schimbam idei din domeniile ce ne intereseaza.
Electronica (20)
Modelism (3)
Diverse (1)
ingrosate.
Ex: la un diametru de 1,5mm, avem cam 4.5A, la un diametru de 2mm avem cam 7.4A. Exista un tabel prin
diverse carti, la nevoie consultati-l. Conductoarele trebuiesc bine lipite sau fixate cu surubui, reglete, etc.
Ampermetrul si sunt-ul. Eu am folosit un milivoltmetru cu scala gradata in 10A cap de scala. Ca sunt am
folosit o bucata de sarma de cupru de 1.5mm izolata cu plastic, pe care am bobinat-o pe o teava si de la
capetele ei culeg tensiunea pt. milivoltmetru. Nu este prea corect, dar aici nu este nevoie de precizie mare,
merge si asa. Cind bateria este incarcata acul trebuie sa ajunga la zero.
Siguranta de la iesire trebuie sa fie de 8-10A, preferabil automata de panou. se gasec la Conex, la vreo 10lei
si ceva. Spre baterie am folosit conductori de 1.5mm (cam subtiri), rosu pentru borna (+), si negru pentru
borna (-), terminate cu crocodili de cupru cumparati din Obor la 2lei bucata.
Reglajul, se face in felul urmator: avem nevoie de o sursa stabilizata si cu tensiune reglabila care se
conecteaza in locul acumulatorului. Se regleaza sursa la 14.5V si se regleaza potentiometrul P1 astfel incat
releul sa fie pe punctul de a comuta. Adica S1 se deschide si intrerupe alimentarea redesorului. Apoi se
regleaza sursa la 12.4V si se regleaza potentiometrul P2, pana S1 se inchide si reincarcarea porneste.
Deoarece reglajul potentiometrelor se influenteata reciproc, acest procedeu trebuie repetat de mai multe ori
pana la un reglaj corect.
LED-ul rosu de la redresor indica faptul ca redresorul functioneaza si incarcarea nu s-a terminat.
LED-ul verde de pe circuitul de supraveghere indica faptul ca incarcarea s-a terminat. Acesta se aprinde
dupa stingerea LED-ului rosu si sta aprins atat timp cat incarcarea acumulatorului este oprita. Cat timp acest
LED este aprins din acumulator se scurge un curent de 3.5mA prin divizorul rezistiv de la circuitul de
detectie a incarcari.
Aceste doua LED-uri se monteaza pe panoul frontal unul langa altul pentru a putea fi observate usor.
Mai jos am postat schema electrica si placuata cu partea de supravehere, deja facuta si ceva poze.
Constructia mecanica ramane la latitudinea fiecaruia. Fiecare are proprile lui idei. Dar, asa pentru orientare,
am pus mai jos cateva poze cu ce am facut eu. Pe masura ce va evolua constructia , revin cu amanunte.
Atentie!!! daca optati pentru o carcasa metalica pentru aparat, este obligatoriu ca aceasta carcasa sa fie
legata la priza de impamantare prin cordonul de alimentare si aparatul sa fie conectat la o priza cu contact de
impamantare bun. Altfel exista pericol de electrocutare daca aparatul are defecte sau greseli de executie.
Mai multe informatii pentru incarcarea acumulatorului cu plumb puteti afla de pe tehnium-azi.ro
Doua concluzii pt. imbunatatirea aparatului am tras dupa terminarea si punerea definitiva in functiune:
1-Pentru o functionare mai buna ar fi necesara o tensiune mai mare in secundarul transformatorului. Peste
18V alternativ. Eu nu am avut asa ceva si ma gandesc sa schimb puntea cu niste diode cu o cadere mai mica
de tensiune pe ele.
2-Led-ul rosu care indica ca incarca si rezistorul serie de 1Kohm a fost mutat direct in secundarul
transformatorului in serie cu o dioda (redresor mono alternata). Aceasta din cauza ca, dupa oprirea automata
acest LED ramanea aprins (rosu), fiind alimentat din baterie prin sunt si consuma in jur de 18mA. Cand
LED-ul verde pt. terminarea incarcari se aprindea, cel rosu trebuia sa se stinga. In acest fel aprinderea LEDurilor este corecta.
Asa arata panoul aparatului. Este scos la imprimanta pe hartie plastifiata pe fata si adeziva pe spate.
Cablajul pentru partea de automatizare. Este vorba de partea inferioara din schema, cea cu LM741 si sursa
de 9V. Restul montajului este facut direct pe cutie cu fire de legatura, pe placuta potentiometrului pt. reglajul
de tensiune de iesire se afla si montajul cu sursa cu LM7815.
Cutia cu circuitul de automatizare. A fost pus intr-o cutie cu capac din plastic transparent pentru a fi ferit de
praf. Capacul transparent este prevazut cu doua orificii in dreptul potentiometrilor semireglabili pentru a
avea acces la reglaje fara a scoate capacul. Deasemenea a fost prevazut cu borne de intrare-esire pentru a
putea fi montat pe orice tip de redresor. Iesirea pentru 220V este separata si bine izolata fata de restul
montajului pentr a preintampina montarea sau atingerea accidentala existand pericolul de electrocutare.
Cineva a cerut detalii despre cum a fost facut suntul. Am pus mai jos o poza cu acest sunt si modul de fixare
a lui pe carcasa. Cateva detalii despre el gasiti la comentarii.
In imaginea alaturata se poate vedea montajul cu circuitul de comanda a tranzistoarelor de putere. A fost
facut direct pe placuta potentiometrului de reglaj. Aceasta placuta a fost imbracata intr-o folie de plastic
transparent pe partea cu circuite, pentru protectie de praf. folia este fixata direct de axul potentiometrului si
indoita pe marginea placutei.
In poza de mai jos am incercat sa arat cum am montat componentele de putere pe radiator. Este vorba de
puntea redresoare de 25A, tranzistoarele de putere TIP141, doua bucati in paralel. Vezi poza 1. Peste
tranzistoare am montat pe o tabla de aluminiu pe care am fixat cei doi rezistori din emitorul tranzistoarelor
de 0.1 ohmi la 7W. Terminalele lor au fost izolate cu izolator rezistent la temperatura. Vezi poza 2.
Asa arata la final. Peretii carcasei sunt facuti dintr-o tabla foarte subtire, cutie de masline aruncata de
magazine.
Publicat de Jean la 22:38
Trimitei prin e-mail Postai pe blog!Distribuii pe TwitterDistribuii pe FacebookTrimitei ctre Pinterest
Etichete: Electronica
Reacii:
4 comentarii:
1.
Anonim22 mai 2013, 10:11
Si pana la urma iti merge montaju, o intrebare am ce lungime si de diametru are teava pe care ai facut
sunt-ul
Rspundei
2.
Jean23 mai 2013, 23:21
Salut, binenteles ca merge, a fost testat inca din faza experimentala. Asa am incarcat acumulatorul in
iarna care a trecut. Orice electronist care vede schema va intelege ca functioneaza din prima.
Inca lucrez la el. Acum este randul panoului de comanda. Am pus si o poza cu el.
Sunt-ul, este facut pe o bucata de teava de instalatii de polipropilena cu diametrul exterior de 20mm.
Bobinajul este facut cu sarma de cupru de 1.5mm izolata cu plastic si are o lungime de 40mm. La
capetele lui se leaga ampermetrul inseriat cu o rezistenta stabilita experimental pt. calibrare, in
functie de tipul ampermetrului. O sa pun poza si cu el daca cineva doreste.
O zi buna.
Rspundei
3.
4.
Jean11 iunie 2013, 20:34
Adresa de mail este: dfi1957@gmail.com sau dfi_57@yahoo.com Astept intrebarile. Asi dori sa fie
niste intrebari pertinente si sa nu fie ceva de electronica elementara.
O zi buna.
