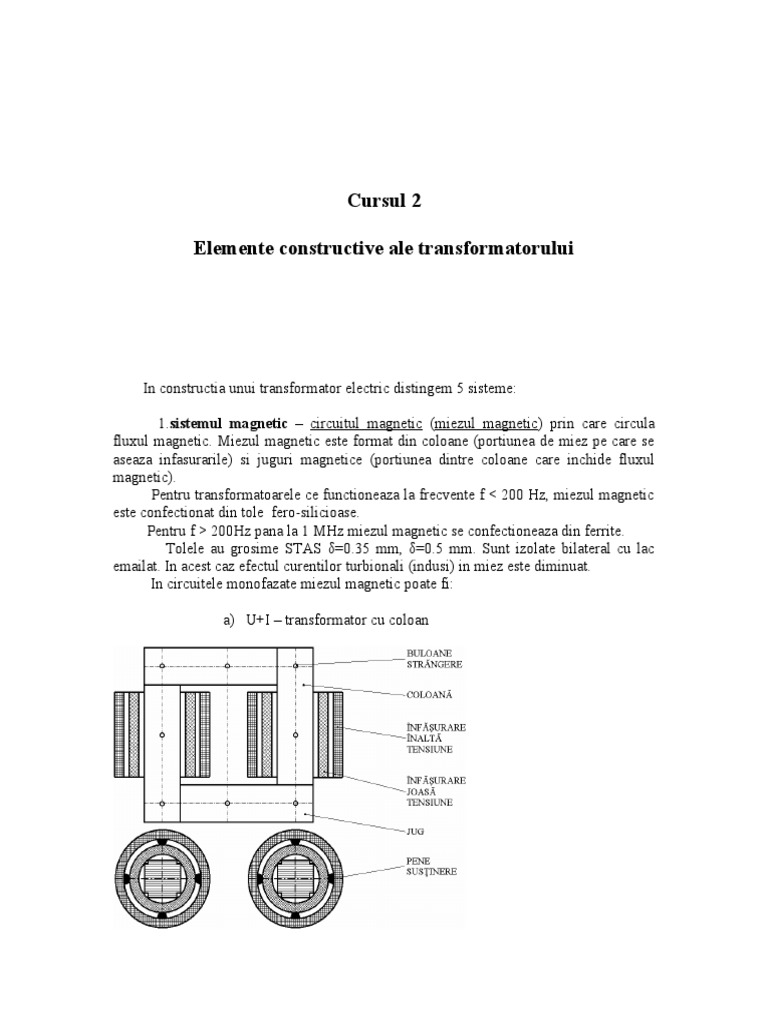

Cursul 2

Elemente constructive ale transformatorului

In constructia unui transformator electric distingem 5 sisteme:

1.sistemul magnetic – circuitul magnetic (miezul magnetic) prin care circula

fluxul magnetic. Miezul magnetic este format din coloane (portiunea de miez pe care se
aseaza infasurarile) si juguri magnetice (portiunea dintre coloane care inchide fluxul
magnetic).
Pentru transformatoarele ce functioneaza la frecvente f < 200 Hz, miezul magnetic
este confectionat din tole fero-silicioase.
Pentru f > 200Hz pana la 1 MHz miezul magnetic se confectioneaza din ferrite.
Tolele au grosime STAS δ=0.35 mm, δ=0.5 mm. Sunt izolate bilateral cu lac
emailat. In acest caz efectul curentilor turbionali (indusi) in miez este diminuat.
In circuitele monofazate miezul magnetic poate fi:

a) U+I – transformator cu coloan

 b) E+I – transformator in manta

In circuitele trifazate miezul magnetic se construieste in trepte din pachete de

tole de forma dreptunghiulara avand sectiunea coloanei de forma unui cerc circumscris
conturului format din numarul de trepte n.

T= 2(a01+a1+a10+a2)+a22
Unde: a10- grosimea carcasei
a1- latimea bobinei de inalta tensiune
a12- distanta dintre bobinele de inalta si de joasa tensiune prin care circula
uleiul de racire
 a2- latimea bobinei de joasa tensiune
a22- distanta dintre bobinele de joasa tensiune apartinand la 2 coloane
succesive . Se ia din STAS

Dc- diametrul coloanei transformatorului

2.sistemul electric – format din infasurarile primara si secundara construite

din conductoare de cupru (bobina primara si bobina secundara) de sectiune circulara:
pentru valori Scu < 3mm², izolate cu lac emailat.
Pentru Scu > 3mm² se construiesc conductoare de sectiune dreptunghiulara cu
sectiune a•b; a – lat ingusta ; b – lat larga

Scu= π •d² sectiune circulara

4

Scu= a•b sectiune dreptunghiulara

 Bobinele primare si secundare sunt de forma cilindrica concentrice.
In practica se pot realiza transformatoare monofazate toroidale avand infasurari
bobinate manual cu un cuplaj magnetic foarte bun si un volum total redus.

3.sistemul de racire
In functie de pierderile Joule sub forma de caldura ce apar in infasurari se
construiesc 2 variante de transformatoare
a) transformatoare uscate cu racire in aer la puteri Sn <
1000 VA
b) transformatoare cu racire in ulei (incuvate) cu Sn > 1000
VA
Caldura se transmite in 3 moduri in functie de mediul ambiant:
• prin conductie termica in medii lichide si solide
• prin convectie pe suprafata de separatie dintre un solid si un lichid
• prin radiatie pe suprafata de separatie dintre un lichid si un gaz

4.sistemul de reglare a tensiunii si de protectie

Toate transformatoarele de putere sunt prevazute cu un dispozitiv care permite
reglajul tensiunii in gol in limitele de ± 5%. Aceste prize de reglaj sunt pe partea de inalta
tensiune pe straturile din exterior. Capetele prizelor de reglaj se conecteaza la un
comutator.
La transformatoarele de putere intalnim un rezervor de supraplin pentru ulei si
un releu de protectie prin deconectare numit releu Bucholtz.

5.sistemul mecanic – format din elemente care asigura strangerea pachetului de tole cu
ajutorul unor prezoane de strangere care se fixeaza prin intermediul unor tiranti de
capacul cuvei.
 Transformatorul ideal

Este un transformator in care se neglijeaza pierderile in infasurari, pierderile in

miez, fara dispersie avand permeabilitatea magnetica µ => ∞ si reductanta Rm= 1/µ= 0.
Studiul transformatorului ideal desi in realitate nu exista acest transformator este
util intrucat anumite proprietati ale transformatorului real se pot deduce simplu pe aceasta
cale.
Conform legii inductiei electromagnetice, legii circuitului magnetic, legii
conductiei electrice, circuitul echivalent al acestui transformator este:

=>
O1 O2
 Aplicam T.K. II pe ochiurile O1 si O2 => e1=U1 si e2=U2

U1=w1 d(Φ) U2=w2 d(Φ) => U1/w1= ku (1)

dt dt U2 w2

unde ku- raport de transformare a tensiunilor

U1•I1=U2•I2 =>U1 = I2 = w1 (2)

U2 I2 w2

In cazul transformatorului real relatiile 1 si 2 sunt valabile considerand

valorile efective ale tensiunilor si intensitatilor curentului electric unde w1 si w2
reprezinta numarul de spire din primar si secundar.
U1(t)=√2•U1 sin ωt
I1(t)= √2•I1 sin ωt+φ
