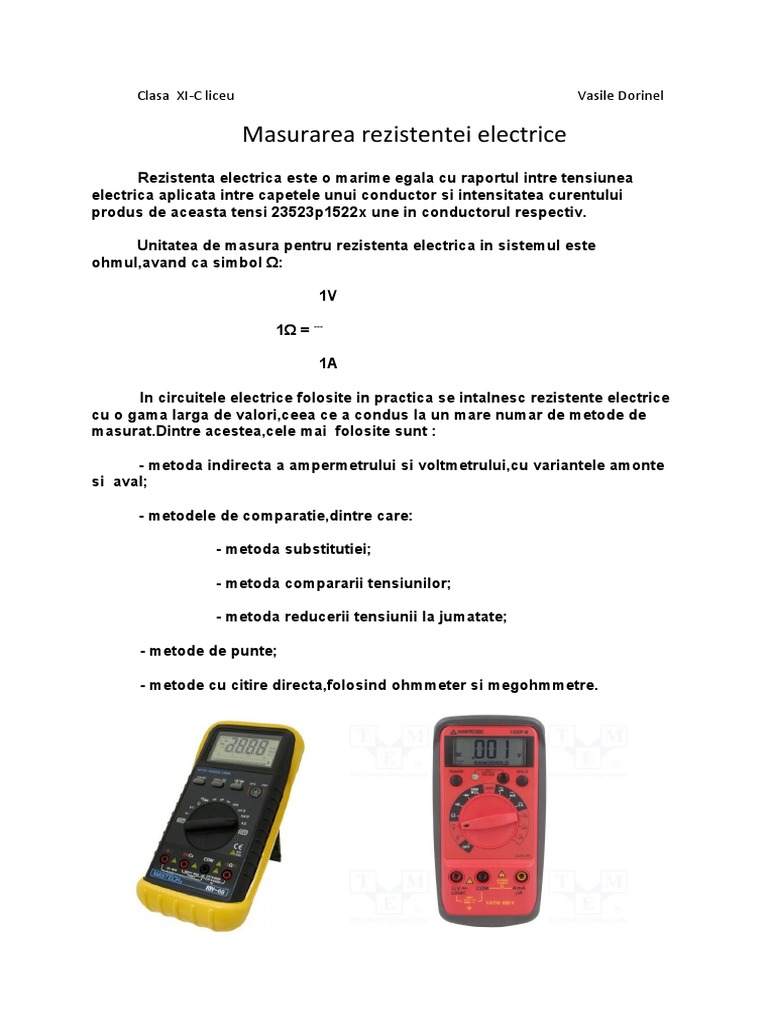

Clasa XI-C liceu Vasile Dorinel

Masurarea rezistentei electrice

Rezistenta electrica este o marime egala cu raportul intre tensiunea
electrica aplicata intre capetele unui conductor si intensitatea curentului
produs de aceasta tensi 23523p1522x une in conductorul respectiv.

Unitatea de masura pentru rezistenta electrica in sistemul este

ohmul,avand ca simbol Ω:

1V
---
1Ω =

1A

In circuitele electrice folosite in practica se intalnesc rezistente electrice

cu o gama larga de valori,ceea ce a condus la un mare numar de metode de
masurat.Dintre acestea,cele mai folosite sunt :

- metoda indirecta a ampermetrului si voltmetrului,cu variantele amonte

si aval;

- metodele de comparatie,dintre care:

- metoda substitutiei;

- metoda compararii tensiunilor;

- metoda reducerii tensiunii la jumatate;

- metode de punte;

- metode cu citire directa,folosind ohmmeter si megohmmetre.

Masurarea rezistentelor foarte mari sau foarte mici a fost intotdeauna un proces foarte dificil.
Valorile mai mari de 1 GΩ sau mai mici de 1 Ω a ridicat in general probleme de masurare.

Masurarea continuitatii unui conductor nu presupune obtinerea neaparat a unei masuratori de

rezistenta foarte exacte. Standardul cere verificarea continuitatii conductoarelor si in general
nu normeaza aceste valori.

Masurarea rezistentelor de contact a legaturilor de protectie, a aparaturii de comutatie si de

protectie este insa o operatie care cere precizie in masurare. Contactele aparaturii de protectie
si de comutare necesita o rezistenta foarte mica, in caz contrar contactul devine excesiv de
cald ducand la distrugerea dispozitivului datorita efectului de incalzire.

Masurarea rezistentei bobinajelor este o alta operatie pe care trebuie sa o realizam in

activitatea noastra. In concluzie, prin specificul activitatii trebuie de foarte multe ori sa
realizam masuratori de rezistenta.

Ce este rezistenta?

Conform legii lui Ohm, rezistenta este proprietatea unui conductor electric de a se opune
trecerii curentului electric. Un element al unui circuit electric are rezistenta de 1 Ω, daca
aplicand o tensiune de 1 V la bornele sale permite trecerea unui curent de 1 A.

Formula de calcul a rezistentei R = U/I, sta la baza tuturor legilor ce definesc comportamentul
circuitelor electrice.

Rezistenta electrica in curent continuu este determinata în principal de rezistivitate electrica

specifica a conductorului si a mediului conductor aflat în discutie. Aceasta mai este numita si
rezistenta ohmica. Ohmmetrul este în mod obișnuit utilizat pentru măsurarea rezistențelor
ohmice.

In curent alternativ, mai intră în calcul și factorii inductivitate și capacitate ai circuitului

electric. Rezistenta electrica în curent alternativ este numita impedanta.

Metode de masurare a rezistentelor

In general exista trei metode de masurare a rezistentelor si anume:

 metoda indirecta numita si metoda voltmetru/ampermetru, este o metoda clasica care poate
avea o precizie rezonabila in unele situatii, dar nu este o solutie practica pentru nevoile
noastre generale de masurare.
 metoda comparatiei cu o rezistenta de valoare cunoscuta numita etalon
 metoda citirii directe cu ohmetru

Principiul de masurare a rezistentelor

Masurarea rezistentei unui element dintr-un circuit, presupune injectarea unui curent de test
cu ajutorul ohmetrului, care produce o cadere de tensiune la bornele sale, calculand si afisand
astfel rezistenta elementului masurat.
In cazul particular al masurarii continuitatii conductoarelor de protectie (PE), trebuie sa tinem
cont de faptul ca rezistenta cablurilor de test, dar si rezistenta conexiunii este inclusa in
rezultatul afisat.

Daca rezistenta cablurilor de test poate fi de foarte multe ori anulata sau scazuta automat din
rezultatul masurarii prin diferitele functii oferite de aparatul de masura, rezistenta conexiunii
cablurilor de test nu poate fi exclusa din rezultat.

Aceste rezistente pot fi de foarte multe ori mai mari decat valoarea pe care trebuie sa o
masuram. Daca in cazul rezistentelor de valori mari pot fi ignorate, eroarea masurarii devine
semnificativa, in cazul rezistentelor mici sub 1 Ω.

In general aparatele specializate pentru masurarea rezistentelor ofera posibilitatea realizarii

testului atat in curent continuu cat si in curent alternativ.

Masuratorile rezistentelor mici (< 1 Ω) se recomanda sa se realizeze in curent continuu.

Masuratoarea se face cu un curent care curge intr-un sens, apoi se schmba sensul testului, iar
rezultatul afisat reprezinta media celor doua citiri ale aparatului de masura. Rezultatul obtinut
este mult mai exact decat in cazul masurarii in curent alternativ.

Erori in masurarea marimilor electrice

Fiecare masuratoare realizata este in general insotita de erori. Eroarea de masura reprezinta
diferenta dintre rezultatul masurarii si valoarea adevarata a marimii masurate.

Principalele surse de erori inregistrate in timpul masuratorilor indiferent de marimea masurata

sunt:
 eroarea aparatului de masura, adica diferenta dintre valoarea masurata si valoarea reala a
marimii masurate
 eroarea de citire, facuta de persoana care face masuratorile
 eroarea de metoda, adica eroarea facuta prin alegerea incorecta sau necunoastrea metodei
de masura, conectarea sau pozitionarea gresita a aparatului

De foarte multe ori putem avea informatii despre valoarea marimii masurate din experiente
sau inregistrari anterioare. Acest lucru ne va permite sa sesizam mult mai usor o eventuala
eroare in procesul de masura.

Mai pot aparea si alte erori greu de sesizat cum ar fi de exemplu cresterea temperaturii, sau a
altor marimi care pot influenta negativ rezultatul masuratorilor.

Surse de erori asociate masuratorilor de rezistenta

Exista multe surse de erori asociate procesului de masura, dar cele mai des intalnite sunt:

 Conexiuni murdare. La toate masuratorile realizate trebuie sa ne asiguram ca bornele de test

sunt conectate pe suprafete curate, fara oxizi sau murdarie. Conexiunile cu rezistenta ridicata
de contact vor determina erori importante.

 Cabluri de test prea lungi. In cazul metodei de masurare a rezistentei cu patru fire, rezultatul
masuratorilor nu este afectat de lungimea cablurilor de test. In schimb, in cazul metodei cu
doua fire, lungimea cablurilor de test poate afecta grav precizia de masurare. Exista insa
posibilitatea oferita de mai multe aparate de masura de a putea scadea rezistenta cablurilor de
test in mod automat din rezultatul masuratorilor. Daca totusi nu este posibila aceasta optiune,
va trebui sa marim sectiunea cablurilor de test pentru a reduce rezistenta acestora.

Zgomotul de masurare. In toate testele realizate in instalatiile electrice de joasa

tensiune, zgomotul produs de influenta campului magnetic, poate cauza probleme
legate de precizia masurarii sau chiar imposibilitate realizarii acestora. Interferenta
electromagnetica reprezentata de semnalul indus de campul electromagnetic poate fi
prezenta in toate instalatiile electrice. Influenta electromagnetica a surselor
generatoare, se poate realiza prin radiatia campului electromagnetic sau prin conductie
ca urmare a legaturilor comune.

 Temperatura. Este foarte important sa cunoastem faptul ca rezistenta majoritatii

materialelor este influentata de temperatura. In functie de cerintele legate de precizia
masurarii, poate fi nevoie de controlul mediului in care se face masurarea.
