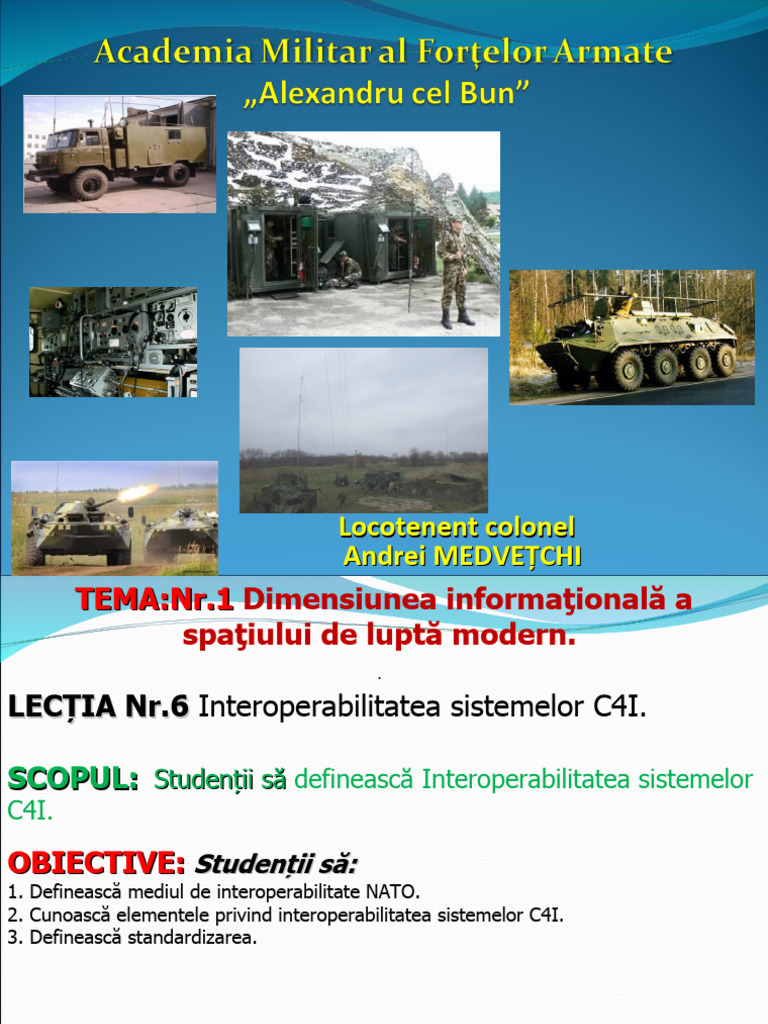

Locotenent colonel

Andrei MEDVEȚCHI
 TEMA:Nr.1 Dimensiunea informaţională a
spaţiului de luptă modern.
.
LECȚIA Nr.6 Interoperabilitatea sistemelor C4I.

SCOPUL: Studenţii să definească Interoperabilitatea sistemelor

C4I.

OBIECTIVE: Studenţii să:

1. Definească mediul de interoperabilitate NATO.
2. Cunoască elementele privind interoperabilitatea sistemelor C4I.
3. Definească standardizarea.
 BIBLIOGRAFIE

Lt.col.
Lt.col.conf.univ.dr.
conf.univ.dr.ION
IONROCEANU
ROCEANUSISTEME
SISTEMEC4I
C4Icomandă
comandăşişicontrol,
control,
comunicații,
comunicații,computere
computereşişiinformații
informațiiEDITURA
EDITURAUNIVERSITĂŢII
UNIVERSITĂŢII
NAŢIONALE
NAŢIONALEDE DEAPĂRARE
APĂRARE
 SECVENTA I

În cadrul N.A.T.O., interoperabilitatea este definită drept

capacitate a sistemelor, unităţilor sau forţelor de a oferi şi accepta servicii
la / de la alte entităţi similare şi de a utiliza reciproc serviciile pentru a
coopera efectiv împreună".
În cazul interoperabilităţii informaţionale se urmăreşte
capacitatea sistemelor şi echipamentelor de a se interconecta şi a
transmite (recepţiona) informaţii prezentate într-o formă inteligibilă,
unitară atât pentru cel care transmite cât şi pentru cel care
recepţionează.
 Mediul de interoperabilitate C4I N.A.T.O. cuprinde
standardele, rezultatele şi înţelegerile adoptate de alianţă
pentru a asigura interoperabilitatea sistemelor C4I.
Acesta serveşte ca bază pentru dezvoltarea şi evoluţia
sistemelor C4I şi este împărţit în două domenii care
acoperă proiectarea şi implementarea lor.
Dovada privind realizarea treptelor de
interoperabilitate al sistemelor C4I cerute solicită ca
mediul de interoperabilitate să asigure un proces riguros
de testare, verificare şi validare de-a lungul proiectării şi
implementării lor. Cadrul de interoperabilitate N.A.T.O.
este prezentat în următorul tabel:
 Trepte Rolul Obiectivul Scopul

Politica N.A.T.O. Asigură Obţine Expediază documentele

continuitatea politicii şi interoperabilitatea esenţiale de
pentru cadrului de
interoperabilitate al interoperabilitate şi
interoperabilitatea sistemelor C4I defineşte cadrul de
sistemelor C4I N.A.T.O. şi naţionale interoperabilitate N.A.T.O.
sistemelor C4I
Planul N.A.T.O. de Urmăreşte aplicarea Precizează Servicii şi rezultate ale
management al politicii şi strategiei de procesele şi procedurile interoperabilit ăţii (fizice,
interoperabilităţii interoperabilitate servicii)
sistemelor C4I a sistemelor C4I
Programul de Administrează şi Satisfac cerinţele de Programul de
interoperabilitate coordonează interoperabilitate interoperabilitate pe timp de 5
în curs de aplicare programele de ani
interoperabilitate ale
N.A.T.O. şi
cele
naţionale
Mediul de Identific ă Sisteme C4I Proiectarea sistemelor C4I;
interoperabilitate elementele pentru interoperabile Standarde şi rezultate ale
al sistemelor C4I proiectarea şi interoperabilit ăţii
N.A.T.O. implementarea
sistemelor C4I
interoperabile
 Descrierea mediului de interoperabilitate C4I al N.A.T.O

Acest mediu constă dintr-un număr de

elemente utilizate pentru a realiza etapa de
interoperabilitate a sistemelor C4I cerută. Mediul
serveşte ca bază pentru dezvoltarea şi evoluţia
sistemelor C4I şi este împărţit în două domenii care
acoperă proiectarea şi implementarea. Infrastructura
de testare este un element esenţial al a cestui mediu.
Relaţiile dintre domenii şi compunerea a cestora sunt
ilustrate în figura de mai jos
 Domeniile de proiectare a sistemelor C4I sunt analizate din trei
puncte de vedere:
 Planul operaţional care descrie misiunile şi activităţile, elementele
organizaţionale şi operaţionale, fluxurile de informaţii cerute să îndeplinească sau
sprijine o funcţie militară sau de consultare. Organizatorul generează a cest punct de
vedere fără constrângerea unei soluţii sau implicarea tehnologică c are poate fi
utilizată pentru a sprijini cerinţele.
 Planul sistemic este generat de viziunea operaţională a statului gazdă sau
autoritatea care-l proiectează. Acesta descrie şi identifică sistemele, atât din punct
de vedere intern cât şi extern, precum şi al interconexiunilor cerute pentru
îndeplinirea sau sprijinul funcţiilor militare sau de consultanţă. Această viziune
actualizează fluxurile de informaţii, mijloacele tehnice şi aplicaţiile în locul
utilizatorilor şi precizează conectivitatea, performanţele şi alte constrângeri.
 Planul tehnic este generat de statul gazdă sau autoritatea echivalentă şi descrie
dispunerea, interacţiunea şi interdependenţa elementelor sistemului şi ia în calcul
constrângerile tehnice impuse de ansamblul sistemelor. El asigură un set minim de
reguli care guvernează selectarea celor mai potrivite standarde şi produse din
domeniul de implementare.
Principalii factori care influen ţează şi au impact
asupra strategiei de interoperabilitate sunt
prezentaţi în continuare:
Sistemele existente. Interoperabilitatea în interiorul N.A.T.O. se
bazează pe schimbul de mesaje formatate, orientate pe caracter şi
legături de date tactice. Aceste capacităţi vor continua să asigure mijloace
de schimb informaţional valoroase pentru viitorul previzibil, dar nu pot
satisfa ce gama completă de servicii necesare pentru interoperabilitatea
completă a sistemelor C4I. Drept consecinţă, contrar existenţei cerinţelor de
interoperabilitate operaţională validate, sunt multe sisteme C4I instalate şi
utilizate în N.A.T.O., care, din această cauză nu numai că nu pot schimba
nemijlocit date, dar nu satisfac nici cerinţele de interoperabilitate ale
abonaţilor. Structurile de sistem C4I care se dezvoltă trebuie să ţină seama
de aceste sisteme existente, fără a fi constrânse de ele. Mai mult, datorită
schimbărilor rapide în tehnologie, poate fi mult mai costisitor să se
construiască interfeţe, pentru un timp scurt, în cadrul acestor sisteme.
 Neomogenitatea . Mediul complex al alianţei
determină ca eforturile de a creşte gradul de
omogenitate şi caracteristici comune să nu poată
schimba contextul general al sistemelor C4I, care va
rămâne un amestec complex şi parţial comun.
Existenţa a cestui amestec eterogen de sisteme face
ca planificarea, cooperarea şi standardizarea să fie
esenţiale pentru asigarare a interoperabilităţii cerute
de forţele armate şi organismele consultative ale
alianţei.
 Fiabilitatea şi adaptabilitatea. Caracterul
impredictibil al operațiilor viitoare solicită sistemelor C4I
să fie flexibile şi apte să-şi atingă performanţele şi
funcţionalitatea pentru a satisface cerinţele curente şi la
schimbările de situaţie (mediu). Pentru a preveni o
depăşire timpurie, într- o eră a progreselor tehnice rapide,
sistemele C4I trebuie să faciliteze adoptarea a noi
standarde şi tehnologii pe măsură ce acestea apar.
Flexibilitatea şi adaptabilitatea pot fi incluse în proiectarea
sistemelor C4I numai dacă a ceste capacităţi corespund
cerinţelor sistemelor pe toată durata lor de viaţă.
 Securitatea, integritatea, disponibilitatea şi
siguranţa. Necesitatea interoperabilităţii operaţionale
şi accesul la informaţia distribuită determină şi riscuri
la adresa securităţii a cesteia. În a cest context,
interoperabilitatea nu este limitată numai la schimbul
de informaţii, ci şi la capacitatea de a continua s-o
realizeze într-o gam ă variat ă de condiţii. Viitoarele
sisteme C4I trebuie să se conformeze directivelor şi
precizărilor stabilite (agreate) privind securitatea pe
multiple planuri.
 Permisivitatea. Considerentele financiare
determină ca măsurile de obţinere a interoperabilităţii
să fie abordabile. Aceste măsuri pot fi numai aplicate
sistemelor C4I existente când costul acestora este
justificat de o cerinţă de interoperabilitate opera
ţională. Dificultatea de a analiza beneficiile
interoperabilităţii în comparaţie cu costurile
financiare necesită ca cerinţele de interoperabilitate
să fie foarte clar stabilite.
Nivelurile de interoperabilitate în cadrul
sistemelor C4I sunt următoarele:
Schimbul de date nestructurate, cu 3
subniveluri :
1A Conectivitatea re ţelei - servicii pentru inter-re ţele şi
pentru transport, serviciile legate de mufe şi de transferul
de fişiere.
1B Schimb de bază de documente - servicii pentru
automatizarea lucrărilor de birou, setarea alfabetului/c
aracterelor, arhivarea fişierelor, comprimarea fişierelor.
1C Schimb de bază de mesaje neformale - servicii
pentru mesajele sub formă de text şi serviciile de bază
pentru directori.
Schimbul de date structurate, cu 8 subniveluri:
2A. Schimb îmbunătăţit de mesaje neformale - servicii
pentru e-mail multimedia neformal, servicii
îmbunătăţite pentru directori şi în plus niveluri
superioare de comunicaţii relevante asociate
2B. Schimb îmbunătăţit de documente - servicii de la
1.B şi în plus hypertext, interschimb de date sub formă
de imagini fixe/grafice.
2C. Managementul reţelei - servicii pentru
monitorizarea şi managementul reţelei.
2D. Schimb de scheme pe hartă/ grafice - servicii
legate de date geografice sub formă de scheme şi
simboluri militare.
2E. Servicii pentru directori - servicii pentru directori,
scheme de directori şi protocoale de shadowing/c
onectare
2F. Accesul Web - servicii pentru transferul de
hypertext, publicare a on-line, servicii chat , mec
anisme de control a accesului şi de autentificare pe
Web.
2G. Aplicaţii multipunct - servicii cum ar fi
teleconferinţa audio/ video, white-boarding şi
partajare a aplicaţiilor.
2H. Schimbul de date obiect - servicii pentru schimbul
de date formatate în cadrul mesajelor, de exemplu,
MTF sau XML
Partajarea nelimitată a datelor, cu 6 subniveluri:
3A. Schimbul de mesaje formale - servicii pentru
schimbul de mesaje formale(de exemplu, servicii de
securitate a mesajelor, sintaxa denumirilor şi semantica).
3B. Schimbul de date comune - servicii pentru sistemul de
management al bazelor de date.
3C. Managementul sistemului - servicii pentru
monitorizarea reţelei şi managementul sistemului.
3D. Managementul sistemelor sigure - servicii pentru
managementul reţelelor şi sistemelor sigure ale tuturor
resurselor de reţea şi de sistem.
3E. Managementul de securitate - servicii cum ar fi
infrastructura cheilor publice(PKI).
3F. Schimbul de date în timp real - servicii pentru
schimbul de date cu folosire a legăturilor de date
tactice şi interschimbul de date multimedia în timp
real.
 Partajarea nelimitată a informaţiilor, 2
subniveluri:
4A. Schimbul de informaţii comune - servicii pentru
managementul informaţiilor aşa cum este definit în
modelul corporatist de date al NATO, inclusiv
securitatea informaţiei.
4B. Aplicaţii distribuite - servicii pentru sisteme
informatice distribuite(servicii pentru procese, timp,
fişiere, printare şi tranzacţii distribuite), şi în
plus interfeţe obiect şi software middle-ware(dacă
sunt relevante), replicarea bază de date la bază de
date, flux de lucru, alertă
?
