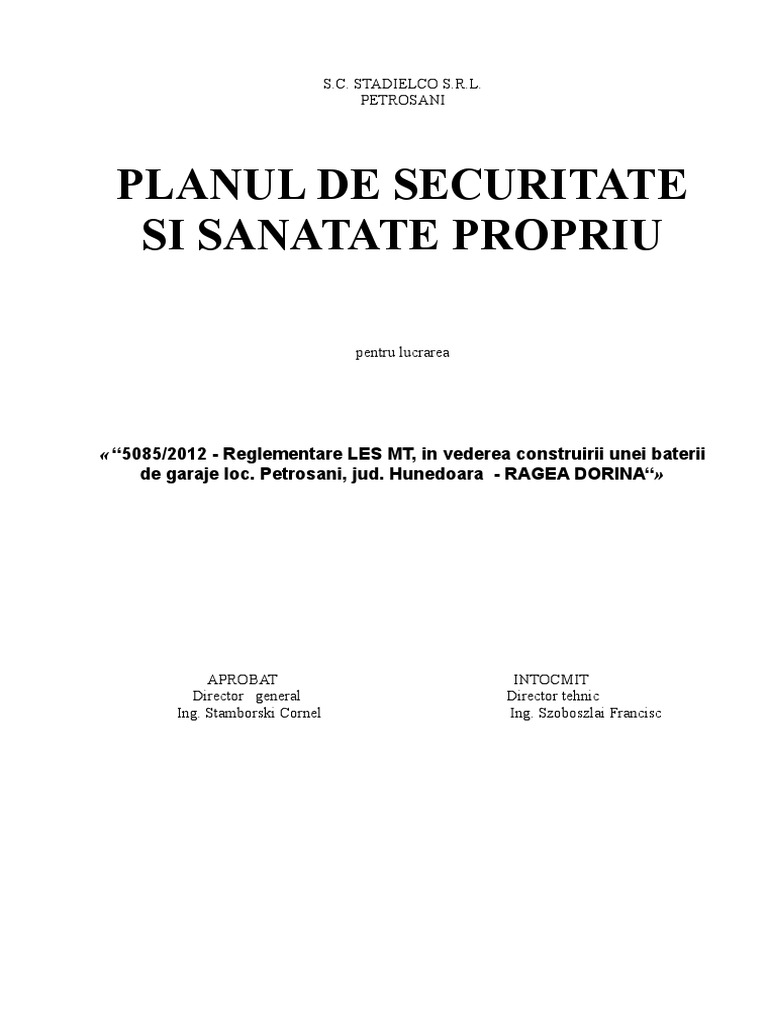

S.C. STADIELCO S.R.L.

PETROSANI

PLANUL DE SECURITATE
SI SANATATE PROPRIU

pentru lucrarea

« “5085/2012 - Reglementare LES MT, in vederea construirii unei baterii

de garaje loc. Petrosani, jud. Hunedoara - RAGEA DORINA“»

APROBAT INTOCMIT
Director general Director tehnic
Ing. Stamborski Cornel Ing. Szoboszlai Francisc
1. DESCRIEREA LUCRĂRII

1.1. Denumirea lucrării:

“5085/2012 - Reglementare LES MT, in vederea construirii unei baterii de garaje loc.
Petrosani, jud. Hunedoara - RAGEA DORINA“

1.2. Beneficiarul lucrării:

Enel Distributie Banat SA prin Ragea Dorina

1.3. Proiectant de specialitate:

SC STADIELCO SRL

1.4. Amplasamentul lucrării:

judeţul Hunedoara, loc Petrosani, str. Aviatorilor

1.5. Date energetice:

In municipiul Petrosani, strada Aviatorilor, zona PTz87, judet Hunedoara , este in curs de
construire o baterie de garaje, proprietate Ragea Dorina.

1.6. Scopul lucrării:

Deviere LES MT in vederea construirii unei baterii de garaje.

1.7. Descrierea lucrărilor

Tinand cont de solicitarea doamnei Ragea Dorina , situatia energetica din zona si datele puse
la dispozitie de beneficiar se propune realizarea urmatarelor lucrari:
 Interceptarea cablului mt, tip ACHPaBI 3*150 mm2, de pe traseul PTz 87 Petrosani-
PTz 73 Petrosani.
 Realizeazarea LES mt intre punctul de interceptare cablu mt existent, tip ACHPaBI
3*150 mm2 si celula de linie din PTz87, pe traseu care sa ocoleasca viitoarele constructii, cu
cablu tripolar de medie tensiune cu conductoare de Al, cu elice vizibila pentru montare
subterana , izolat in polietilena reticulara de grosime redusa , cu ecran de Al, sub invelis de
PE, 3*1*185 mm2 (conform DC585 RO), pozat in tub PVC (conform DC4235 RO si DS
4247RO) si capete terminale de interior (conform DJ4456RO), in canalizari tip A, lungime
traseu = 25m (plus 5m in post).
 Dezlegarea cablului mt existent din celula de linie din PTz87 sectionarea acestuia in
punctul de interceptare mansonarea cu cablul proiectat.
 Realizarea de capete terminale de interior pentru cablul proiectat si legarea in celula
de linie din PTz87, in locul cablului dezafectat;

Conform regulamentului privind stabilirea categoriei de importanta a constructiilor,

“Metodologie de stabilire a categoriei de importanta a constructiilor”, lucrarile proiectate se
incadreaza in categoria “D” de importanta.

1.8. Modul de realizare a lucrărilor

Lucrările prevăzute în proiect se vor efectua în zona sistematizata.

Nu se impun restricţii in modul de realizare a lucrărilor, ele se pot executa simultan in mai
multe etape, de către mai multe echipe.
 Lucrările proiectate in prezenta documentaţie vor fi executate conform fiselor tehnologice si
instrucţiunilor de montaj in vigoare.
Se va urmări executarea lucrărilor conform proiectului si respectarea fiselor tehnologice si a
tehnologiilor de montare a utilajelor si echipamentelor, ce sc vor anexa Cârtii tehnice a construcţiei.
La realizarea LES 20 kV se va respecta NTE 007/08
Pentru prevenirea accidentelor se vor respecta toate reglementările de securitate si sănătate in
munca (IPSSM -uri, legislaţie, normative, etc.) aflate in vigoare Ia data execuţiei lucrărilor.

La executarea săpăturii va acorda o atenţie deosebita sprijinirii malurilor, acestea vor fi

realizate conform normelor de protecţia muncii in vigoare.

Procesele Verbale întocmite pe parcursul si la finalizarea lucrărilor se vor cuprinde in Cartea

tehnica a construcţiei.

CONDIŢII GENERALE PENTRU ASIGURAREA SECURITĂŢII ŞI SĂNĂTĂŢII ÎN

MUNCĂ

Conform cerinţelor OHSAS 18001:2003, legislaţiei şi normelor în vigoare aplicabile.

Intreg personalul organizaţiei este instruit privind securitatea şi sănătatea în muncă.
Instruirea se efectuează lunar şi la fiecare lucrare, în conformitate cu prevederile legislaţiei
în vigoare şi prevederilor procedurilor proprii privind instruirea.
Suplimentar, dacă este cazul şi este solicitat prin convenţia de lucrări, sunt asigurate
condiţiile solicitate de către gestionarul instalaţiilor astfel încât să fie prevenită accidentarea atât a
executanţilor lucrării cât şi a altor persoane.
In instalaţiile aparţinând distribuitorului de energie electrică admiterea la lucru se face de
către personalul autorizat din subunitatea care gestionează instalaţiile care realizează zona protejată.
Şeful de lucrare verifică zilnic starea de sănătate şi dotarea cu mijloace de protecţie a
personalului propriu. Inceperea lucrării este permisă de şeful de lucrare numai după verificarea
zilnică, înaintea începerii lucrului a lipsei tensiunii şi prezenţei mijloacelor tehnice de realizare a
zonei de lucru.
De asemenea, conform Ord 647/2005 şi Ord 712/2005 se aplică planurile proprii pentru
situaţii de urgenţă.
Dacă este cazul, personalul care execută lucrarea este instruit de către gestionarul
instalaţiilor privind aplicarea unor planuri proprii specifice pentru situaţii de urgenţă.
Sunt avute în vedere următoarele măsuri de securitate:
- scoaterea de sub tensiune, verificarea lipsei acesteia şi legarea la pământ a instalaţiilor la
care se lucrează sau a celor aflate în apropiere;
- montarea de tăbliţe avertizoare şi realizarea de îngrădiri de protecţie
- delimitarea zonelor de lucru şi a celor protejate
- înainte de efectuarea tuturor lucrărilor de încercare, se va controla dacă toate lucrările au fost
terminate şi oamenii evacuaţi de la locul de muncă.

CONDIŢII SPECIFICE PRIVIND SECURITATEA ŞI SĂNĂTATEA ÎN MUNCĂ

Măsurile specifice sunt măsuri tehnice şi măsuri organizatorice:
Măsurile tehnice sunt:
- realizarea zonei de lucru şi zonei protejate prin montarea de scurtcircuitoare, panouri, benzi
şi plăcuţe de avertizare;
- echiparea lucrătorilor cu mijloace de protecţie individuală;
- verificarea lipsei tensiunii în reţelele la care instalaţiile noi se conectează;
- montarea de garnituri de scurtcircuitare pe perioada în care se realizează lucrări în instalaţii
Măsurile organizatorice sunt:
- instruirea personalului;
- admiterea la lucru;
 - supravegherea zonei şi avertizarea publicului pe perioada efectuării probelor cu tensiune
mărită
Măsurile vor fi completate cu măsuri suplimentare prevăzute de autorizaţia de lucru şi
convenţia de lucrări.

Masuri pentru perioada de executie

Executarea si exploatarea lucrarilor prevazute in prezenta documentatie, nu creaza pericole sau

riscuri pentru persoanele participame la procesul de munca si nu necesita dotarea cu mijloace
suplimentare de protectie, respectand prevederile OH SAS 18001/1999. incadrandu-se in sistemul de
management integral de calitate - mediu - securitate si sanatate in munca.
Starea de securitate si sanatate in munca se va asigura prin echipamente tehnice moderne,
tehnologii noi si echipament individual de protectie.
Executantul va respecta intocmai Instructiunile de manevrare, instalare, P1F, de comanda. de
intretinere, specificatiile tehnice, si fisele tehnologice de montaj (dupa caz ) livrate de catre furnizor
odata cu echipamentul .
Lucrarile se pot deci realiza respectandu-se prevederile "Normelor specifice de protectia muncii
pentru transportul si distributia energiei electrice" - NSPM - TDEE - 65/2001 si PE 006/81 - "
Instructiuni generale de protectiea muncii pentru centralele MEE"
La inceperea lucrarilor se va verifica daca prevederile proiectului corespund cu situatia de pe
teren la data respectiva. iar in caz contrar. se vor cere unitatii de proiectare indicatii.
La lucrarile in instalatiile existente se vor lua suplimentar masurile precizate in autorizatia de
lucru.
Se vor avea in vedere in mod special urmatoarele:
-scoaterea de sub tensiune. verificarea lipsei acesteia si legarea la pamant a instalatiilor la care se
lucreaza sau a celor aflate in apropiere.
-montarea de tablite avertizoare
-ingradiri de protectie
-se va acorda o atentie deosebita delimitarii zonelor de lucru si a celor protejate
-se interzice admiterea la lucru a personalului daca nu este echipat corespunzator
-se va verifica valoarea rezistentei prizelor de punere la pamant: in cazul in care aceasta nu
corespunde cu valoarea proiectata. se va cere proiectantului solutia de remediere.
-inainte de efectuarea tururor lucrarilor de incercare, se va controla daca toate lucrarile au fost
terminate si oamenii evacuati de la locul de munca.

Masuri pentru perioada de punere in functiune si exploatare de proba

Inainte de efectuarea tuturor lucrarilor de incercari se va controla daca toate lucrarile au fost
terminate si oamenii evacuati de la locul de munca.
Pentru intreaga perioada de punere in functiune si de exploatare de proba se int.ocmeste de catre
unitatea de exploatare si constructor, un grafic desfasurator pe parti a lucrarii, cu precizarea tuturor
operatiilor, masurilor de protectia muncii si a probelor ce se executa.
In perioada de punere in functiune si exploatare de proba raspund pentru aplicarea normelor de
protectia muncii, comisiile indicate in regulamentul de exploatare.

Masuri pentru perioada de exploatare

Pentru asigurarea unei protectii totale a personalului de exploatare si impotriva unor manevre
gresite sunt prevazute blocaje impotriva posibilitatii de atingere a parti lor sub tensiune de catre
personalul de exploatare.Echipamentul este perfect izolat astfel ca el sa nu prezinte pericol la atingere.
prezentand securitate in exploatare si va asigura aparatajul impotriva modificarilor mediului exterior.
Sisteinul de interblocaj mecanic asigura corectitudinea manevrelor de inchidere-deschidere a
separatoarelor, intrerupatoarelor, astfel incat personalul de exploatare este absolvit de riscul efectuarii unor
manevre gresite.
OPIS LEGISLATIE SI NORMATIVE DE SĂNĂTATEA ŞI SECURITATE
OCUPAŢIONALĂ APLICABILE SI PSI

Nr indicativ an denumire
1. L-319 2006 Legea protecţiei muncii şi Normele metodologice de aplicare
2. NSPM- 2002 Norme specifice de protecţia muncii pt transportul şi distribuţia
TDEE-65 energiei electrice.
3. pentru aprobarea dispoziţiilor generale privind instruirea
Ord-647 2005
salariaţilor pentru situaţii de urgenţă
4. Norme 2005 Norme pentru elaborarea planurilor de urgenţă în caz de accidente
5. NG 2001 Norme generale de protecţia muncii;
6. NSPM- Norme specifice de protecţia muncii pentru transportul şi
2002
TDEE 65 distribuţia energiei electrice.
7. Norme de prevenire, stingere şi dotare împotriva incendiilor pentru
PE-009 1993
producerea, transportul şi distribuţia energiei electrice
8. PE-006 1981 Instrucţiuni generale de protecţia muncii pentru unităţile MEE

GESTIONAREA RISCURILOR SSO SPECIFICE LUCRARII

Natura riscului Risc identificat Mod de tratare
Purtare mănuşi şi căşti de protecţie
Lovire / strivire cu materiale grele manipulate
Coordonarea manipulării de către şeful de
manual
echipă
Purtare mănuşi şi căşti de protecţie
Organizarea echipei
Lovire / strivire cu materiale grele manipulate Legarea sarcinii în cârlig de către legători
mecanic autorizaţi
Coordonarea manipulării de către şeful de
echipă
Lovire cu materiale şi scule căzute de la Purtare căşti de protecţie în zona de lucru
Riscuri de natură înălţime
mecanică
Cădere de la înălţime Utilizare centuri de siguranţă complexă
Plantare de tarusi in jurul gropii legati cu
Cadere in gropi de fundatie banda avertizoare intre ei la cel putin trei cote
diferite.
Leziuni ale membrelor ca urmare a lovirii cu Echipare scule cu elemente de protecţie
scule rotative
Leziuni ale membrelor ca urmare a lovirii cu Echipare scule cu elemente de protecţie
particule desprinse din discurile abrazive
Leziuni ale oculare ca urmare a lovirii cu Echipare scule cu elem de protecţie
particule desprinse din discurile abrazive Purtare ochelari de protecţie
Riscuri de natură Verificare lipsă tensiune
electrică Montare garnituri de scurtcircuitare
Montare plăcuţe de avertizare pe elementele
Electrocutare în reţelele de medie tensiune de conectare
Blocare elemente de conectare
Utilizare cizme şi mănuşi electroizolante de
MT, cască protecţ
Electrocutare în reţelele de joasă tensiune Verificare lipsă tensiune
Montare garnituri de scurtcircuitare
Montare plăcuţe de avertizare pe elementele
de conectare
Blocare elemente de conectare
 Efectuarea măsurătorilor de către personal
calificat
Socuri electrice la efectuarea măsurătorilor cu
Supravegherea lucrărilor de către SE
tensiune mărită
Descărcarea cablului încercat după efectuarea
măsurătorii
Câmp
Nu este cazul
electromagnetic
Ultilizare mănuşi electroizolante
Utilizare cască protecţie
Arsuri provocate de arcul electric Utilizare cască de protecţie cu vizieră şi
Riscuri de natură
mâner MPR cu mănuşă la scoaterea MPR în
termică
sarcină
Arsuri provocate de scântei sau piese fierbinţi
Utilizare mănuşi de protecţie din piele
în timpul sudurii
Oftalmie provocată de arcul electric de la
Lumina Utilizare ochelari sau mască de sudură
sudare
Nu este cazul nivelul de zgomot încadrându-
Vibraţii şi zgomote Zgomote produse de utilaje
se în limitele acceptabile
Substanţe chimice
Nu este cazul
periculoase
Riscuri
Nu este cazul
epidemiologice

Grila de penalităţi conform CGL

Nr. Penalitate din

crt Neconformitate valoare
contract
Nu sunt instalate barierele şl Indicatoare de securitate pentru a avertiza pericolele si/sau a preveni
1 accesul neautorizat în zone periculoase. 1%

2 Nu sunt întocmite documentele necesare executării lucrării sau nu sunt completate corect. 2%
Golurile (şanţuri, canale, guri de acces), inclusiv cele provizorii, nu sunt protejate cu capace,
3 1%
balustrade şl praguri.
Planul propriu de securitate sl sănătate si Declaraţia de Metoda nu se regăsesc in santier/Nu
4 0,50%
corespund cerinţelor.
Frânghiile, sufele, cablurile, cârligele, lanţurile şi alte elemente de legare a sarcinii nu sunt
5 1%
corespuzatoare.
6 Nu a fost Identificat riscul electric 2%

7 Nu a fost realizata separarea electrica a instalaţiei in vederea realizării zonei de lucru. 1%

Nu au fost realizate legarea la pamant si in scurtcircuit a Instalaţiei electrice la care se lucrează

8 către toate partite de unde ar putea apărea tensiune. 2%
Echipamentele Individuale de protecţie nu sunt verificate / nu sunt păstrate tn condiţii bune de
9 1%
utilizare.
Echipamente individuale de protecţie corespunzătoare nu sunt asigurate lucratorilor/ nu sunt
10 utilizate corespunzător (conform Evaluării Riscurilor/Permiselor de lucru/Planului Propriu de 1%
Securitate).

11 Nu este controlat riscul de electrocutare 2%

12 Nu este prezent şeful de lucrare sl nu a fost desemnat corect, 2%

Nu sunt utilizate echipamente Individuale de protecţie împotriva căderii de la Înălţime In situaţia
13 In care personalul lucrează la înălţime fără balustrade sau alte mijloace de protecţie Împotriva 2%
căderii.
Lucrătorii utilizează schele necorespunzatoare. Sistemele de prindere şi ancorare ale schelelor sunt
14 1%
neconforme.
 Nu se respectă cerinţele Planului Propriu de Sănătate si Securitate pe şantier, a Declaraţiei de
Metoda şi cerinţele legale privind utilizarea macaralelor şi echipamentelor de ridicare pe şantier
15 (aceasta include autorizări pentru macarale şl macaragii, PRB-url, verificarea orizontalităţii, să nu 1%
existe persoane sub sarcina suspendată etc.)

16 Scările nu sunt corespunzătoare / nu sunt utilizate în conformitate cu regulile de siguranţa? 1%

Nu sunt utilizate dispozitive de protecţie (apărători) la toate echipamentele de lucru care sunt
17 concepute a fi utilizate cu astfel de protecţii. 1%

Permisele de Lucru si aite documente relevante nu sunt disponibile la locul de muncă / nu sunt
18 aprobate şl completate corespunzător. 2%

Lucrătorii de pe şantier nu sunt cei nominalizaţi în lista din Permisul de Lucru si/sau nu au
19 calificările/autorizaţiile necesare executării sarcinii de munca? 0,50%

Măsurile se completează cu măsurile dispuse prin autorizaţia de lucru

APROBAT INTOCMIT
Director general Director tehnic
Ing. Stamborski Cornel Ing. Szoboszlai Francisc
