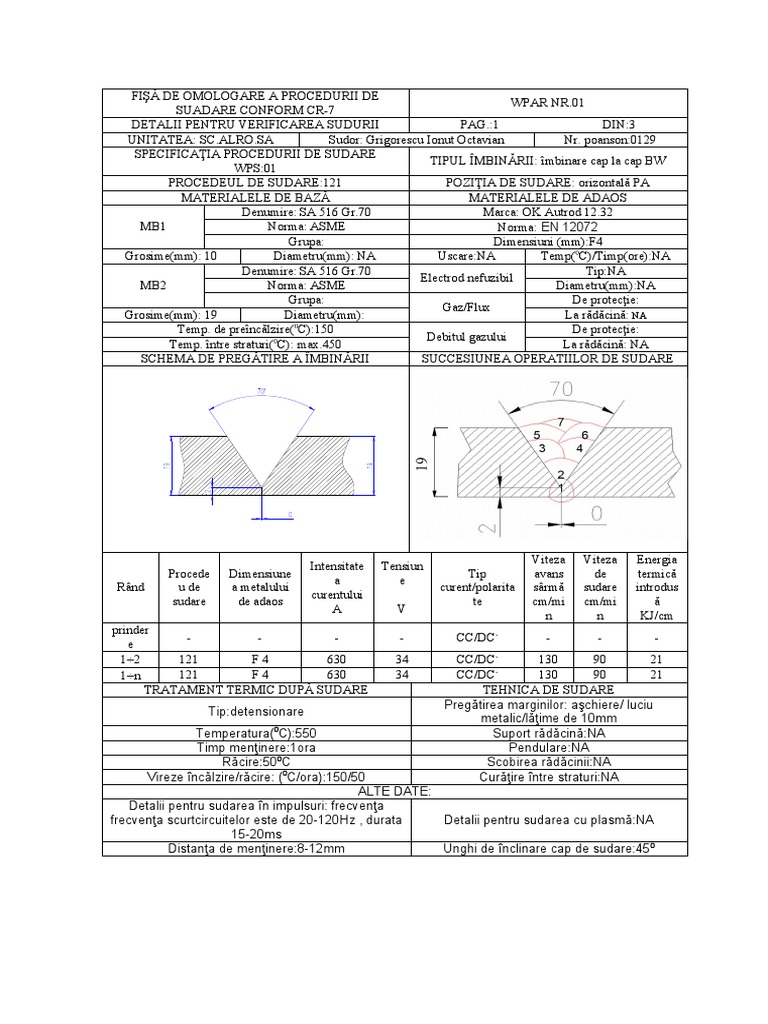

FIŞĂ DE OMOLOGARE A PROCEDURII DE

WPAR NR.01
SUADARE CONFORM CR-7
DETALII PENTRU VERIFICAREA SUDURII PAG.:1 DIN:3
UNITATEA: SC.ALRO.SA Sudor: Grigorescu Ionut Octavian Nr. poanson:0129
SPECIFICAŢIA PROCEDURII DE SUDARE
TIPUL ÎMBINĂRII: îmbinare cap la cap BW
WPS:01
PROCEDEUL DE SUDARE:121 POZIŢIA DE SUDARE: orizontală PA
MATERIALELE DE BAZĂ MATERIALELE DE ADAOS
Denumire: SA 516 Gr.70 Marca: OK Autrod 12.32
MB1 Norma: ASME Norma: EN 12072
Grupa: Dimensiuni (mm):F4
Grosime(mm): 10 Diametru(mm): NA Uscare:NA Temp(0C)/Timp(ore):NA
Denumire: SA 516 Gr.70 Tip:NA
Electrod nefuzibil
MB2 Norma: ASME Diametru(mm):NA
Grupa: De protecţie:
Gaz/Flux
Grosime(mm): 19 Diametru(mm): La rădăcină: NA
Temp. de preîncălzire(0C):150 De protecţie:
Debitul gazului
Temp. între straturi(0C): max.450 La rădăcină: NA
SCHEMA DE PREGĂTIRE A ÎMBINĂRII SUCCESIUNEA OPERATIILOR DE SUDARE

Viteza Viteza Energia

Intensitate Tensiun
Procede Dimensiune Tip avans de termică
a e
Rând u de a metalului curent/polarita sârmă sudare introdus
curentului
sudare de adaos te cm/mi cm/mi ă
A V
n n KJ/cm
prinder
- - - - CC/DC- - - -
e
12 121 F4 630 34 CC/DC- 130 90 21
1n 121 F4 630 34 CC/DC- 130 90 21
TRATAMENT TERMIC DUPĂ SUDARE TEHNICA DE SUDARE
Pregătirea marginilor: aşchiere/ luciu
Tip:detensionare
metalic/lăţime de 10mm
Temperatura(0C):550 Suport rădăcină:NA
Timp menţinere:1ora Pendulare:NA
Răcire:500C Scobirea rădăcinii:NA
Vireze încălzire/răcire: (0C/ora):150/50 Curăţire între straturi:NA
ALTE DATE:
Detalii pentru sudarea în impulsuri: frecvenţa
frecvenţa scurtcircuitelor este de 20-120Hz , durata Detalii pentru sudarea cu plasmă:NA
15-20ms
Distanţa de menţinere:8-12mm Unghi de înclinare cap de sudare:450
 FIŞĂ DE OMOLOGARE A PROCEDURII DE
WPAR NR.01
SUADARE CONFORM CR-7
REZULTATELE EXAMINĂRILOR ŞI
PAG.:2 DIN:3
ÎNCERCĂRILOR
EXAMINARE CU RADIAŢII EXAMINARE
EXAMINARE VIZUALĂ
PENETRANTE MACROSCOPICĂ
Admis/Respins Buletin Nr.:01 Buletin Nr.:01
EXAMINARE CU
EXAMINARE LP SAU PM EXAMINARE MICROSCOPICĂ
ULTRASUNETE
Buletin Nr.:01 Buletin Nr.:01 Buletin Nr.:01
ÎNCERCAREA LA TRACŢIUNE Buletin Nr.:NA Temperatura(0C):20
Numărul Re Rm A Z Localizarea
Observaţii
epruvetei (N/mm2) (N/mm2) (%) (%) epruvetei

ÎNCERCĂRI LA ÎNDOIRE Buletin Nr.:NA

Numărul Diametrul
Unghiul de îndoire Rezultat
epruvetei dornului(mm)

ÎNCERCĂRI LA ÎNCOVOIERE
Buletin Nr.:NA Condiţii(J/cm2):
PRIN ŞOC
Poziţia Dimensiun Temperatur Valori
Media
crestăturii i a Observaţ
1 2 3 (J/cm2)
(mm) (0C)
ZIT
Sudură
ÎNCERCĂRI DE DURITATE Buletin Nr.:01 Tip/sarcină: Vickers HV10
Metal de bază
Poziţia măsurătorilor:schiţa

ZIT

Sudură
ALTE ÎNCECĂRI:Încercare tehnologică la rupere
Rezultatele încercărilor sunt CORESPUNZĂTOARE / NECORESPUNZĂTOARE
Încercările au fost efectuate în prezenţa:
 FIŞĂ DE OMOLOGARE A PROCEDURII DE
WPAR NR.01
SUADARE CONFORM CR-7
DOMENIUL DE VALABILITATE AL
PAG.: 3 DIN: 3
OMOLOGĂRII
Procedeul de sudare: 121
Tipul îmbinării: BW
Poziţii de sudare: PA/ss bs,PB/ss
Metal de bază Grupa: W01
Domeniul de grosimi(mm): 7-19
Domeniul diametrelor(mm): >60
Temp. de preîncălzire(0C): 150
Temp. între straturi(0C): max.450
Tipul metalului de adaos: OK Autrod 12.32
Gaz de protecţie/Flux: Ok Flux 10.40
Tipul şi polaritatea curentului de sudare: CC/DC-
Tratament termic după sudare: Detensionare
Energia termică introdusă(KJ/cm): 21
Alte date: NA

Se certifică faptul că probele au fost pregătite, sudate şi încercate în mod corespunzător, în conformitate cu
condiţiile prevăzute de prescripţiile tehnice CR7-96, colecţia ISCIR

UNITATEA: ISCIR:

Nr. data

DIRECTOR, RESPONSABIL INSPECTOR

TEHNIC CU SUDURA , (nume,semnătură,ştampilă)
 FORMULAR PENTRU PROCES VERBAL DE OMOLOGARE A
TEHNOLOGIEI DE SUDARE
( WPAR )
Aprobarea tehnologiei de sudare – Certificat de verificare

Nr. de referinţă al tehnologiei Nr. de referinţă al examinatorului

de sudare a producătorului: sau organismului de verificare:

Producător: SC.ALRO.SA….
Adresa:…
Cod / Standard de verificare:…
Data sudarii:29.01.2008…

Domeniul de valabilitate al aprobării

Procedeu de sudare:…121
Tipul îmbinării:…BW.
Metal de baza: …W01
Grosimea piesei 3-19mm
Diametrul exterior:.60mm…
Tipul metalului de adaos:.. OK Autrod 12.32
Gaz de protecţie: NA
Tipul curentului de sudare:CC/DC-….
Poziţiile de sudare: PA
Preîncălzire: 150
Tratamentul termic ulterior: Detenaionare

Se certifică faptul că probele sudate au fost pregătite , sudate şi încercate in mod

satisfăcător , in conformitate cu condiţiile codului / standardului de verificare sus menţionat .

Loc:…. Examinator sau organism

de verificare :….

Data eliberării :… Nume , data ,

semnătura………
