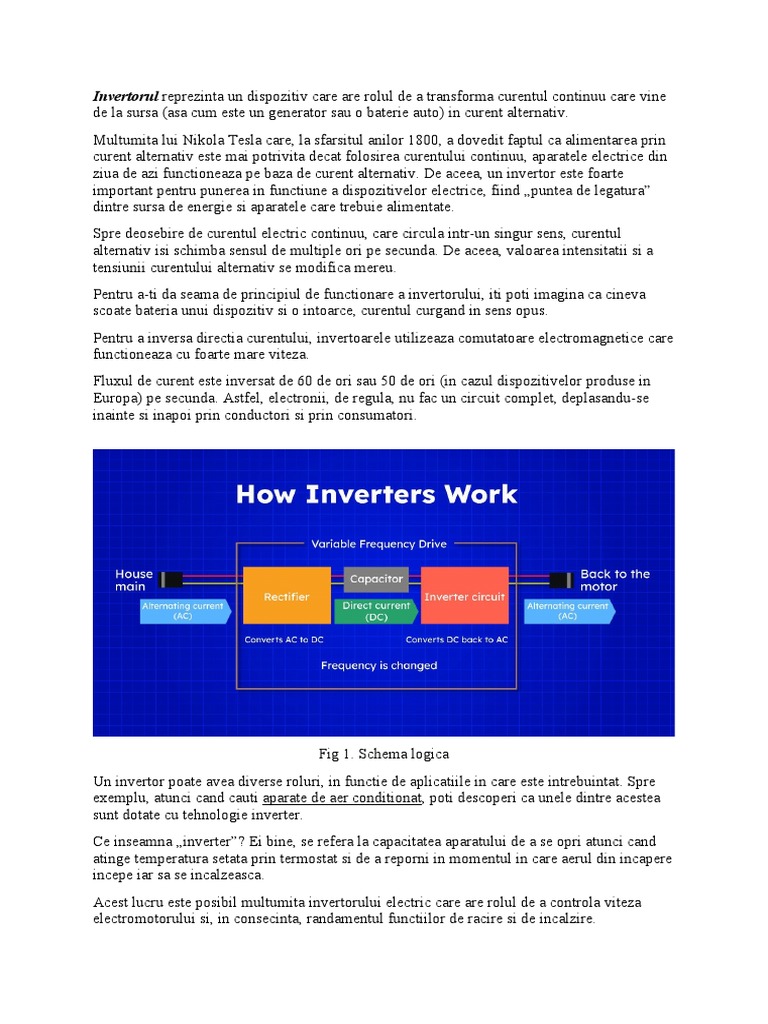

Invertorul reprezinta un dispozitiv care are rolul de a transforma curentul continuu care vine

de la sursa (asa cum este un generator sau o baterie auto) in curent alternativ.
Multumita lui Nikola Tesla care, la sfarsitul anilor 1800, a dovedit faptul ca alimentarea prin
curent alternativ este mai potrivita decat folosirea curentului continuu, aparatele electrice din
ziua de azi functioneaza pe baza de curent alternativ. De aceea, un invertor este foarte
important pentru punerea in functiune a dispozitivelor electrice, fiind „puntea de legatura”
dintre sursa de energie si aparatele care trebuie alimentate.
Spre deosebire de curentul electric continuu, care circula intr-un singur sens, curentul
alternativ isi schimba sensul de multiple ori pe secunda. De aceea, valoarea intensitatii si a
tensiunii curentului alternativ se modifica mereu.
Pentru a-ti da seama de principiul de functionare a invertorului, iti poti imagina ca cineva
scoate bateria unui dispozitiv si o intoarce, curentul curgand in sens opus.
Pentru a inversa directia curentului, invertoarele utilizeaza comutatoare electromagnetice care
functioneaza cu foarte mare viteza.
Fluxul de curent este inversat de 60 de ori sau 50 de ori (in cazul dispozitivelor produse in
Europa) pe secunda. Astfel, electronii, de regula, nu fac un circuit complet, deplasandu-se
inainte si inapoi prin conductori si prin consumatori.

Fig 1. Schema logica

Un invertor poate avea diverse roluri, in functie de aplicatiile in care este intrebuintat. Spre
exemplu, atunci cand cauti aparate de aer conditionat, poti descoperi ca unele dintre acestea
sunt dotate cu tehnologie inverter.
Ce inseamna „inverter”? Ei bine, se refera la capacitatea aparatului de a se opri atunci cand
atinge temperatura setata prin termostat si de a reporni in momentul in care aerul din incapere
incepe iar sa se incalzeasca.
Acest lucru este posibil multumita invertorului electric care are rolul de a controla viteza
electromotorului si, in consecinta, randamentul functiilor de racire si de incalzire.
Astfel, aparatele de aer conditionat dotate cu tehnologie inverter sunt mai eficiente decat cele
clasice. Nu doar atat, dar sunt eliminate fluctuatiile de sarcina si viata componentelor este
prelungita.
De asemenea, daca folosesti un generator de joasa tensiune alaturi de un invertor pentru
gospodaria ta, atunci nu vei mai avea nevoie de un stabilizator de tensiune. Acest lucru se
intampla deoarece generatorul poate detecta momentul in care se produc fluctuatii sau
intreruperi de curent electric, pornind automat atunci cand se indeplinesc aceste conditii.

I.Scopul și utilizările invertoarelor: scopul principal al invertoarelor este de a furniza energie

electrică de curent alternativ în locuri unde energia de curent continuu este disponibilă sau
preferată. Ele joacă un rol crucial în furnizarea de energie electrică în sistemele independente
de rețea sau în cazurile în care nu este disponibilă alimentarea cu curent alternativ. Utilizările
invertoarelor sunt diverse și extinse, cu aplicații într-o gamă largă de domenii:

 Sisteme de alimentare cu energie electrică de rezervă (UPS): Invertoarele sunt

utilizate în sistemele de alimentare cu energie electrică de rezervă pentru a furniza
curent alternativ atunci când apare o întrerupere în alimentarea cu curent continuu sau
în cazul unei căderi a tensiunii de alimentare.

 Sisteme fotovoltaice și eoliene: Invertoarele sunt utilizate în sistemele de energie

regenerabilă, cum ar fi panourile solare și turbinele eoliene, pentru a transforma
energia electrică produsă în curent continuu în curent alternativ, care poate fi folosit în
rețelele electrice sau stocat în baterii.

 Aparate electrocasnice și electronice: Invertoarele sunt prezente într-o varietate de

aparate electrocasnice și electronice, cum ar fi laptop-uri, telefoane mobile,
televizoare și alte echipamente, pentru a le alimenta cu curent alternativ.

 Industria de automobile electrice: Invertoarele sunt utilizate în automobilele electrice

pentru a converti energia electrică stocată în baterii, care este de obicei curent
continuu, în curent alternativ pentru a alimenta motoarele electrice.

Invertoarele reprezintă o componentă esențială în aceste aplicații și asigură funcționarea

corectă a sistemelor și echipamentelor care necesită energie electrică de curent alternativ.
 Fig 2. Tipuri de invertoare

II. Principii de funcționare

A. Conceptul de conversie DC-AC

Invertoarele funcționează pe baza principiului de conversie a energiei de curent continuu
(DC) în energie de curent alternativ (AC). În timp ce energia electrică furnizată de sursele
precum bateriile sau panourile solare este de obicei de curent continuu, multe dispozitive și
echipamente necesită alimentare cu curent alternativ pentru a funcționa corect.
Pentru a realiza această conversie, invertoarele utilizează o serie de componente electronice și
tehnici de comutare pentru a transforma semnalul de curent continuu într-un semnal de curent
alternativ. Această conversie permite generarea unei forme de undă alternative, cum ar fi
unda sinusoidală pură, unda modificată sau unda treaptă, în funcție de tipul de invertor
utilizat.

B. Componentele principale ale unui invertor

Un invertor este compus din mai multe componente cheie, care funcționează împreună pentru
a realiza conversia de la DC la AC:

Oscilator: Acesta este un circuit electronic care generează un semnal de bază pentru invertor.
Oscilatorul determină frecvența de ieșire a curentului alternativ produs de invertor și poate fi
controlat pentru a obține diferite frecvențe de ieșire, cum ar fi 50 Hz sau 60 Hz.
Modulator: Modulatorul controlează forma de undă a semnalului de ieșire produs de invertor.
În funcție de tipul de invertor, modulatorul poate manipula semnalul pentru a obține o undă
sinusoidală pură, undă modificată sau undă treaptă.

Tranzistoare sau tiristoare: Aceste componente electronice sunt utilizate pentru a întrerupe și
a comuta curentul electric. Ele controlează alimentarea cu energie electrică către sarcina
conectată la invertor și asigură conversia corectă de la curent continuu la curent alternativ.

C. Tipuri de invertori
In funcție de forma de undă produsă:

 Invertoare cu undă sinusoidală pură: Acestea produc un semnal de curent alternativ cu

o formă de undă sinusoidală pură, similară cu curentul alternativ din rețeaua electrică
tradițională. Aceste invertori sunt mai complexe din punct de vedere tehnic, dar oferă
avantaje precum calitatea superioară a energiei produse și compatibilitatea cu o gamă
largă de dispozitive.

 Invertoare cu undă modificată: Aceste invertori generează un semnal de curent

alternativ cu o formă de undă modificată, care constă în componente sinusoidale și
pătrate. Ei pot alimenta o gamă largă de echipamente și aparate electrocasnice, cum ar
fi ventilatoare, televizoare și încărcătoare de laptopuri.

 Invertoare cu undă treaptă: Aceste invertori produc un semnal de curent alternativ cu

o formă de undă treaptă, care constă în nivele discrete de tensiune. Deși sunt mai
puțin complexe și mai accesibile din punct de vedere tehnologic, acestea pot crea
distorsiuni în echipamentele sensibile la calitatea energiei și pot avea restricții în
utilizarea lor.

Fig 3. Unda modificata vs Unda sinusoidala pura

In funcție de forma de tipul sursei de current:
  Invertoare de retea este cunoscut si sub numele de invertor de tensiune. In categoria
invertoarelor de retea intra si invertoarele solare. Acestea se folosesc pentru
transformarea curentului direct produs de panourile solare. Tot in categoria
invertoarelor de retea intra si cele folosite in cazul generatoarelor de curent.
Invertoarele de retea ofera o eficienta energetica de 98%, fiind conectate la sistemul
energetic national. Acestea au capacitatea de a se deconecta automat in momentul in
care este detectata intreruperea legaturii cu sistemul energetic.

 Invertoare de baterii

Invertoarele de baterii pot fi, la randul lor, unidirectionale sau bidirectionale. Cele
unidirectionale au rolul de a prelua curentul de la bornele acumulatorilor, convertindu-l in
curent alternativ. Cele bidirectionale, in schimb, au o panfunctie in plus: ele asigura controlul
tensiunii si al curentului utilizat pentru a incarca bateria.

In functie de tipul de bransament:

 Invertoare monofazice

Consumatorii rezidentiali folosesc un sistem monofazat, ceea ce inseama ca distributia

curentului electric de face printr-un singur circuit. Puterea unui bransament monofazat nu
poate sa depaseasca 9900 W. Avantajul invertoarelor monofazice il reprezinta, pe langa
compatibilitatea cu sistemul monozafat, pretul de achizitie mai redus.

 Invertoare trifazice

Sistemele trifazice sunt destinate uzului industrial, fiind folosit la pompe de apa sau alte
echipamente performante. Un invertor trifazic (cunoscut si sub numele de variator de
frecventa) se ocupa cu transformarea curentului monofazic in trifazic, permitand astfel o
distribuire mai mare de energie.
Invertorul trifazic este mai versatil decat cel monofazic, intrucat poate fi folosit si pentru o
retea monofazica. Totusi, in anumite conditii si numai prin interventia unui specialist, este
posibila dotarea unei retele trifazice cu 3 invertoare monofazice.

III. Aplicații ale invertoarelor

A. Sisteme de alimentare cu energie electrică de rezervă (UPS)

Invertoarele sunt utilizate în sistemele de alimentare cu energie electrică de rezervă,
cunoscute sub denumirea de UPS (Uninterruptible Power Supply). Acestea asigură o sursă de
alimentare neîntreruptă în cazul unei întreruperi a furnizării de energie electrică. Invertoarele
din sistemele UPS convertește energia electrică stocată în baterii de curent continuu în curent
alternativ, astfel încât dispozitivele conectate să continue să funcționeze în mod normal.
 Fig 4. Sisteme de back-up trifazate
B. Sisteme fotovoltaice și eoliene
Invertoarele joacă un rol crucial în sistemele de energie regenerabilă, cum ar fi panourile
solare și turbinele eoliene. Aceste sisteme generează energie electrică de curent continuu,
care este apoi convertită în curent alternativ de către invertoare. Energia electrică produsă de
panourile solare sau turbinele eoliene este astfel integrată în rețelele electrice sau utilizată
direct pentru a alimenta dispozitive și echipamente.

Fig 5. Proces de functionare al invertorului in aplicatiile fotovoltaice

C. Aparate electrocasnice și electronice
Invertoarele sunt utilizate într-o varietate de aparate electrocasnice și electronice, cum ar fi
laptop-uri, telefoane mobile, televizoare, frigidere și alte echipamente. Ele convertește
energia electrică de curent continuu furnizată de baterii sau alte surse de alimentare portabile
în curent alternativ, care este necesar pentru a alimenta și a funcționa corespunzător aceste
dispozitive.

Fig 6. Invertorul unui laptop

D. Industria de automobile electrice

În industria automobilelor electrice, invertoarele sunt utilizate pentru a converti energia
electrică stocată în baterii de curent continuu în curent alternativ, care alimentează motoarele
electrice ale vehiculelor. Invertoarele permit controlul precis al puterii și al vitezei motorului,
contribuind la funcționarea eficientă a automobilelor electrice și la extinderea autonomiei
acestora.

Invertoarele sunt prezente într-o gamă largă de aplicații, furnizând energie electrică de curent
alternativ în locuri unde energia de curent continuu este disponibilă sau necesară.

IV. Avantaje și dezavantaje ale invertoarelor

A. Avantaje ale utilizării invertoarelor:

  Flexibilitate: Invertoarele permit conversia eficientă de la curent continuu la curent
alternativ, ceea ce le face utile într-o gamă largă de aplicații. Ele pot fi utilizate pentru
a alimenta dispozitive și echipamente care necesită curent alternativ, indiferent dacă
se află în locații fără acces la rețele electrice sau în cazul în care energia de curent
continuu este disponibilă.

 Energia regenerabilă: Invertoarele sunt esențiale în sistemele de energie regenerabilă,

cum ar fi panourile solare și turbinele eoliene. Acestea permit conversia energiei
electrice produse de sursele regenerabile în curent alternativ, care poate fi integrat în
rețelele electrice sau utilizat direct.

 Sursă de alimentare de rezervă: Invertoarele sunt utilizate în sistemele UPS

(Uninterruptible Power Supply) pentru a furniza o sursă de alimentare de rezervă în
cazul întreruperilor în furnizarea de energie electrică. Aceasta asigură funcționarea
continuă a dispozitivelor critice în timpul întreruperilor sau avariei sistemului de
alimentare principal.

 Eficiență energetică: Invertoarele moderne sunt proiectate pentru a fi eficiente din

punct de vedere energetic, minimizând pierderile de putere în procesul de conversie.
Aceasta înseamnă că energia electrică este utilizată în mod optim, contribuind la
economii de energie și la reducerea impactului asupra mediului.

B. Dezavantaje ale utilizării invertoarelor:

 Distorsiuni ale formei de undă: Unele tipuri de invertoare, cum ar fi cele cu undă
modificată sau undă treaptă, pot genera semnale de curent alternativ cu forme de undă
care diferă de cea sinusoidală pură. Aceste distorsiuni pot afecta performanța și
funcționarea anumitor echipamente sensibile, cum ar fi echipamentele medicale sau
sistemele audio de înaltă fidelitate.

 Costuri și complexitate: Invertoarele cu performanțe superioare, cum ar fi cele cu

undă sinusoidală pură, pot fi mai costisitoare și mai complexe din punct de vedere
tehnic. Aceasta poate reprezenta un factor limitativ în adoptarea lor în anumite
aplicații sau în contexte cu restricții bugetare.

 Pierderi de eficiență: Deși invertoarele moderne sunt proiectate pentru a fi eficiente,

ele totuși suferă pierderi în procesul de conversie. Aceste pierderi pot fi sub formă de
căldură și pot reduce eficiența generală a sistemului.
V. Concluzie

Invertoarele reprezintă componente esențiale în conversia de la curent continuu la curent

alternativ și au o gamă largă de aplicații în diverse domenii. Aceste dispozitive permit
utilizarea eficientă a energiei electrice într-un mod flexibil și contribuie la integrarea surselor
regenerabile de energie în sistemele de alimentare.

Prin convertirea energiei electrice de curent continuu în curent alternativ, invertoarele permit
funcționarea dispozitivelor și echipamentelor care necesită alimentare cu curent alternativ,
inclusiv în locații fără acces la rețele electrice. Ele sunt utilizate în sistemele de alimentare cu
energie electrică de rezervă pentru a asigura continuitatea alimentării în cazul întreruperilor
sau avariei sistemului principal.

Avantajele utilizării invertoarelor includ flexibilitatea, utilizarea energiei regenerabile,

furnizarea de alimentare de rezervă și eficiența energetică. Cu toate acestea, există și
dezavantaje, cum ar fi distorsiunile formei de undă în anumite tipuri de invertoare, costurile și
complexitatea în cazul unor modele avansate și pierderile de eficiență în procesul de
conversie.

Este important să se evalueze cu atenție necesitățile specifice și cerințele aplicației pentru a

alege tipul potrivit de invertor. Este recomandabil să se țină cont de factori precum calitatea
formei de undă, eficiența, fiabilitatea și costurile.

În concluzie, invertoarele sunt componente esențiale în domeniul conversiei energiei electrice

și joacă un rol crucial într-o gamă largă de aplicații. Avansurile tehnologice continue în acest
domeniu vor continua să aducă îmbunătățiri în performanța, eficiența și fiabilitatea
invertoarelor, contribuind la dezvoltarea și adoptarea energiei electrice regenerabile.
