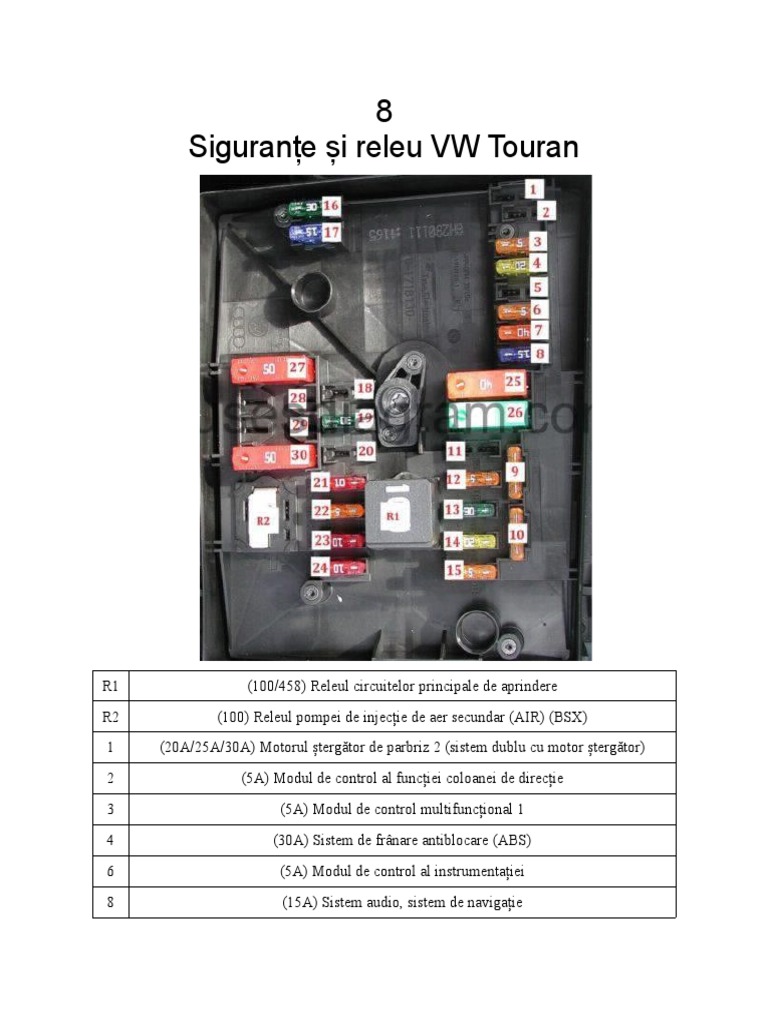

Siguranțe și releu VW Touran

R1 (100/458) Releul circuitelor principale de aprindere

R2 (100) Releul pompei de injecție de aer secundar (AIR) (BSX)
1 (20A/25A/30A) Motorul ștergător de parbriz 2 (sistem dublu cu motor ștergător)
2 (5A) Modul de control al funcției coloanei de direcție
3 (5A) Modul de control multifuncțional 1
4 (30A) Sistem de frânare antiblocare (ABS)
6 (5A) Modul de control al instrumentației
8 (15A) Sistem audio, sistem de navigație
 9 (5A) Telefon
10 (5A/10A) Managementul motorului
11 (20A) Încălzitor auxiliar
12 (5A) Modul de diagnosticare
13 (25A/30A) Managementul motorului
14 (20A) Managementul motorului
15 (5A/15A) Managementul motorului
16 (30A) Sistem de frânare antiblocare (ABS)
17 (15A) Claxon, modul de comandă multifuncțional1
18 (30A) Sistem audio (unele modele), vehicul special
19 (30A) Motor ștergător de parbriz 1
20 (40A) Modul de control al bujiilor incandescente
21 (10A/15A) Managementul motorului
(5A) Comutator de poziție a pedalei de frână (BPP), senzor de poziție a pedalei de
22
ambreiaj (CPP).
23 (5A/10A/15A) Managementul motorului
(10A) Modul de control al motorului suflantei de răcire a motorului, releu pompei de
24 răcire a motorului (unele modele), termostat lichid de răcire a motorului, managementul
motorului
25 (40A) Modul de control multifuncțional1
26 (40A) Modul de control multifuncțional1
(40A/50A) Modul de control al bujiilor incandescente, pompă de injecție de aer
27
secundar (AIR).
28 (40A) Modul de control multifuncțional 1, modul de control multifuncționalreleu2
29 (50A) Releu pompei de răcire a motorului (unele modele)
(40A) Cutie de siguranțe fascia/placă releu 1 (F7/F8/F28-F35), releu circuite auxiliare
30
de aprindere

Cutie siguranțe de rezervă Volkswagen Touran
 F1 (150A/200A) Alternator
F2 (80A) Servodirecție
F3 (80A) Motorul suflantei de răcire a motorului
F4 (80A) Vehicule de urgență
F6 (80A/100A) Cutie de siguranțe fascia/placă releu 1 (F20-F24/F42-F56)
F7 (50A) Cutie de siguranțe fascia/placă releu 1 (F39/F41)


codurile după cum urmează (pe 04.2006).

F1 (150A/200AAternator
F2 (80A) Servodirecție
(50A) Motorul suflantei de răcire a motorului, modulul de comandă al motorului suflantei
F3
de răcire a motorului
F5 (100A) ^10/05: Modulul de control al încălzitorului auxiliar
F6 (80A) ^10/05: Cutia de siguranțe fascia/placa releului 1 (F18-F24/F42-F56)
F7 (50A) Modul de control al remorcii


codurile după cum urmează (din 05.2006).

F1 (150A/200AAternator
F2 (80A) Servodirecție
(50A) Motorul suflantei de răcire a motorului, modulul de comandă al motorului suflantei
F3
de răcire a motorului
F5 (100A) Cutie de siguranțe fascia/placă releu 1 (F49)


Cutie de siguranțe în stânga sub panoul de bord Volkswagen Touran.

F1 (5A) Oglinda retrovizoare interioară
F2 (5A) Priză remorcă
F3 (5A) Încălzire/aer condiționat (AC)
F4 (5A) Modulul de control al pompei de ridicare a combustibilului
F5 (5A) Scaune față încălzite
F6 –
F7 (5A) Scaune față încălzite, încălzire/aer condiționat (AC)
F8 (5A) Jeturi de apă cu parbriz încălzit
F9 (5A) Airbag
F10 (5A) Telefon
F11 (10A) Servodirecție
F12 (5A) Transmisie automată (AT)
F13 (10A) Reglarea farului
F14 (10A) Sistem de frânare antiblocare (ABS)
F15 (5A) Conector de legătură de date (DLC), lămpi de mers înapoi
F16 (5A) Conexiune magistrală de date
F18 (5A) Vehicule de urgență
F19 (5A) Vehicule de urgență
F20 (10A) Modul de control al ajutoarelor la parcare
F21 (5A) Transmisie automată (AT)
F22 (5A) Încălzitor auxiliar
F23 (10A) Lămpi de stop
(10A) Încălzitor auxiliar, conector de legătură de date (DLC), încălzire/aer condiționat
F24
(AC), COMUTATOR DE LUMINĂ
F26 (10A) Managementul motorului
F28 (5A) Comutator de lumină
F29 (15A) Motor ștergător lunetă
F31 (15A) Încălzitor auxiliar
F32 (15A) Spălători de parbriz
F33 (10A) Vehicule de urgență
F34 –
F35 (10A/40A)Încălzire/aer condiționat (AC)
F36 (10A) Vehicule de urgență
F37 –
F38 –
F39 –
F40 (20A) Priză remorcă
F41 (20A) Priză remorcă
F42 (15A) Priză auxiliară
(15A) Modul de control al pompei de ridicare a combustibilului - 1,6FSi(BAG)/2,0FSi
F43
(AXW)
F44 (5A) Sistem de alarmă
F45 (5A) Sistem audio
F46 (5A) Modul de control multifuncțional1
F47 (25A) Brichetă
F48 (20A) Sistem de spălare/ștergere a farului
 F49 (10A) Modul de control al funcției ușii, șofer, modul de control al funcției ușii, pasager
F50 (30A) Scaune față încălzite
F51 (20A) Trapă
F52 (25A) Modul de control multifuncțional1, încălzire auxiliară
F53 (25A) Modul de control multifuncțional2
F54 (5A) Transmisie automată (AT)
F55 (5A) vehicule de urgență
F56 (15A/40A)Încălzire/aer condiționat (AC)
F57 (30A) Modul de control al funcției ușii, șofer, modul de control al funcției ușii, pasager
(30A) Modul de control al funcției ușii, spate stânga, modul de control al funcției ușii,
F58
spate dreapta


Cutie de siguranțe în stânga sub panoul de bord tip 2.

F1 (5A) Oglindă retrovizoare interioară, modul de comandă multifuncțional1

F2 (5A) Modul de diagnosticare, management motor
F3 (5A) Reglarea farului
F4 (5A) Dispozitiv de deschidere a ușii garajului, telefon
F5 (10A) Managementul motorului
F6 (5A) Airbag
F7 –
F8 –
F9 (10A) Servodirecție
(10A) Încălzitor auxiliar, diagnosticare, modul de control multifuncțional1, lămpi de
F10
marșarier
F11 –
F12 (10A) Modul de control al pompei de combustibil
F13 (5A) Modul de control al remorcii
(5A) Sistem de frânare antiblocare (ABS), comutator de poziție a pedalei de frână
F14
(BPP), sistem de monitorizare a presiunii în anvelope
F15 (5A/10A) Transmisie automată (AT), vehicul special (taxi), tahograf
(5A) Senzor de temperatură/nivel ulei de motor, modul de control al instrumentelor,
F16
încălzire/aer condiționat (AC), scaune încălzite
F17 (7,5A) Tahograf
F18 (10A/30A) Vehicul cu destinație specială
F19 (5A/15A) Vehicul cu destinație specială
F20 (5A) Sistem de frânare antiblocare (ABS), transmisie automată (AT)
F21 (5A) Comutator transmisie automată (AT), interval de transmisie (TR).
F22 (5A) Receptor telecomandă încălzitor auxiliar
F23 (10A) Comutator pedală de frână pentru controlul croaziei
(10A) Aer condiționat (AC), senzor ploaie/lumină ambientală, modul de comandă
F24
multifuncțional1
F25 (20A) Transmisie automată (AT), pompă de vid servo frână (dacă este prevăzută)
F26 (20A) Managementul motorului
F27 (20A) Transmisie automată (AT)
F28 –
F29 (15A) Motor ștergător lunetă
F30 (5A) Încălzire/aer condiționat (AC)
F31 (15A) Modul de control multifuncțional1
F32 (5A) Jeturi încălzite de spălare a parbrizului
F33 (40A) Încălzire suplimentară, încălzire/aer condiționat (AC)
F34 –
F35 –
F36 (25A/30A) Vehicul cu destinație specială
F37 (10A) Vehicul cu destinație specială
F38 –
F39 –
F40 (20A) Modul de control al remorcii
F41 (20A) Priză remorcă
F42 (15A) Priză auxiliară
(15A) Modulul de control al pompei de combustibil (dacă este prevăzut), releul pompei
F43
de combustibil (FP) (dacă este prevăzut)
F44 (5A) Sistem de alarmă
F45 (5A) Modul de antenă
F46 (7,5A) Modul de control multifuncțional1
F47 (25A) Brichetă
F48 (30A) Scaune încălzite
F49 (10A) Modul de control al funcției ușii, șofer
F50 (25A) Modul de control multifuncțional 2
F51 (20A) Trapă
F52 (25A) Modul de comandă multifuncțional 1, încălzire auxiliară
F53 (20A) Spălători faruri, pompă spălare parbriz/luna spate
F54 (5A) Modul de control al ajutoarelor la parcare
(7,5A) Sistem de frânare antiblocare (ABS) (unele modele), transmisie automată (AT)
F55
(unele modele), vehicul special
F56 (40A) Motor de încălzire/suflante AC
 F57 (30A) Modul de control al funcției ușii, șofer, modul de control al funcției ușii, pasager
(30A) Sistem de frână antiblocare (ABS) (unele modele), transmisie automată (AT)
F58 (unele modele), modul de control al funcției ușii, spate stânga, modul de control al
funcției ușii, spate dreapta, vehicul special


Cutie relee Volkswagen Touran.

Suport releu în stânga sub panoul de bord.

Diagrama cutiei de relee tip 1.

 1 Releu cu circuit comutat – vehicule de urgență
2 Releu de control al curățării farurilor/parbrizului
3 Releu pompei de ridicare a combustibilului - Diesel
4 Releul de încălzire auxiliară 1
5


6

7 Releul de încălzire auxiliară 2


8


9

Diagrama cutiei de relee tip 2.

 legendă
1 (449) Releu pompei lichid de răcire a motorului
2 (53) Releul pompei spălare faruri
3 (449) Releu pompă de combustibil (FP) (diesel)
4 Releu de încălzire auxiliar1
5 (404) Releu de oprire a pompei de combustibil (BSX)
6 –
7 (449) Releu încălzitor auxiliar 2
8 (53/433) Releu motor demaror
9 –
F1 (30A) Siguranță termică scaun electric, șofer

Suport releu pe unitatea de comandă a sursei de alimentare de la bord, în stânga sub panoul de
bord.

Identificarea tipului 1.

1 –
2 Releu pentru incalzirea oglinzilor exterioare
3 Releu de amorsare a sistemului de combustibil
4 Releul modulului de control multifuncțional
5 Releu lunetă încălzit
6 claxon releu
 7 Releul pompei spălare parbriz 1
8 Releul pompei spălare parbriz 2
9 Releul circuitelor auxiliare de aprindere


Identificarea tipului 2.

1 (460) Releul modulului de comandă multifuncțional 2

2 (449) Releu de încălzire a oglinzilor exterioare
3 –
4 (449) Releul modulului de comandă multifuncțional 1
5 (53) Releu lunetă încălzit
6 (449) Releu de claxon
7 (404) Releul pompei de spălare a parbrizului/lunetului 1
8 (404) Releul pompei de spălare a parbrizului/lunetului 2
9 (460) Releu circuite auxiliare de aprindere
