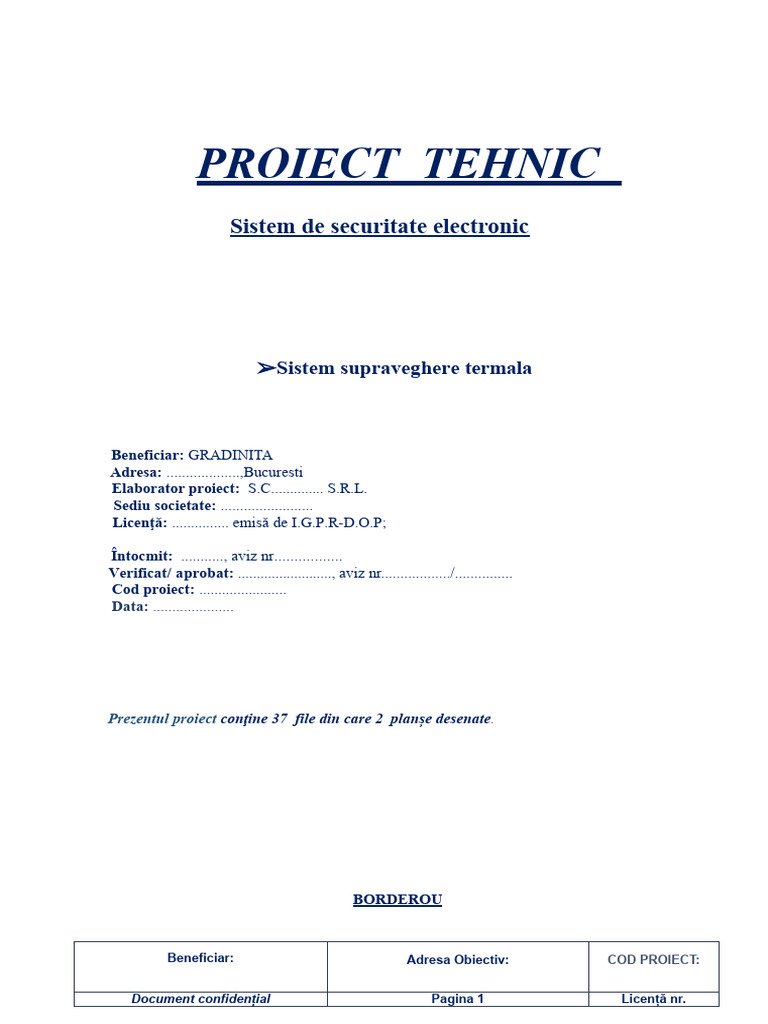

PROIECT TEHNIC

Sistem de securitate electronic

➢Sistem supraveghere termala

Beneficiar: GRADINITA
Adresa: ...................,Bucuresti
Elaborator proiect: S.C.............. S.R.L.
Sediu societate: ........................
Licenţă: ............... emisă de I.G.P.R-D.O.P;

Întocmit: ..........., aviz nr.................

Verificat/ aprobat: ........................., aviz nr................../...............
Cod proiect: .......................
Data: .....................

Prezentul proiect conţine 37 file din care 2 planșe desenate.

BORDEROU

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 1 Licență nr.

 CAPITOLE TIP PAG.
CAP. 1.DATE GENERALE A4 3
CAP. 2. DESCRIEREA GENERALĂ A LUCRĂRILOR A4 3
2.1. Amplasamentul A4 3
2.2. Subsistemele componente A4 3
2.3 Amenajările, elementele mecano-fizice şi elementele privind construcţia A4 3
2.4.Sursele de alimentare cu energie electrică A4 4
2.5. Reţelele de comunicaţii disponibile A4 4
CAP. 3. MEMORII TEHNICE A4 4
3.1.Memoriu tehnic pentru sistem supraveghere video A4 4
3.2.Jurnalul de cabluri A4 5
CAP. 4. CAIETE DE SARCINI A4 5
4.1. Procurarea materialelor A4 5
4.2.Teste, probe, verificări, punere în funcţiune şi exploatare subansamble A4 9
4.3. Calculul energetic al echipamentelor şi a elementelor componente A4 9
4.4. Instrucțiuni de exploatare și întreținere A4 11
4.5. Norme de exploatare A4 11
4.6. Norme de întreţinere A4 12
4.7. Măsuri de sănătate şi securitate în muncă A4 12
4.7.1.Legislaţia de securitate a munci A4 12
4.7.2.Factorii de risc la executarea lucrării A4 12
4.7.3.Măsurile individuale şi colective de securitate a muncii la execuţia lucrării A4 13
4.7.4.Obligaţiile executantului A4 13
4.7.5.Obligaţiile beneficiarului A4 13
4.8. Standarde si normative în domeniu A4 14
4.9. Bază de proiectare A4 14
4.10.Măsuri de prevenire și stingere a incendiilor A4 15
CAP. 5. LISTE CU CANTITĂŢILE DE ECHIPAMENTE ŞI MATERIALE A4 16
5.1. Structura sistemului de supraveghere video A4 16
CAP. 6. TABELE CU ZONELE PROTEJATE A4 16
6.1. Sistem de supraveghere video A4 16
CAP. 7. FIŞE TEHNICE A4 17
CAP. 8. PIESE DESENATE A4 26
CAP. 9. COPIE LICENŢĂ FUNCŢIONARE ŞI AVIZ PROIECTANT A4 29
CAP. 10. DOCUMENTE DE CERTIFICARE PENTRU ECHIPAMENTE A4 31

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 2 Licență nr.

CAP. 1 DATE GENERALE
Denumire: „GRADINITA”
Titular: GRADINITA
Obiect de activitate: : Cod CAEN: 8510 - Invatamant prescolar;
Adresa obiectiv:, sector 2,Bucuresti
Elaborator proiect: S.C. ....... S.R.L.

Elaborarea proiectului sistemului tehnic este in concordanta cu Analiza de risc nr. .........

CAP. 2. DESCRIEREA GENERALĂ A LUCRĂRILOR

2.1.Amplasamentul obiectivului

Obiectivul la care urmează să se execute lucrarea se află localizata în Municipiul Bucuresti,

sector 2, .................... si este reprezentat de gradinita .. în vecinatate cu spatii de locuit si spatii
comerciale. Gradinita functioneaza cu cinci grupe pe trei niveluri de varsta si un efectiv de 100 de copii.
Sunt 5 cadre didactice toate titulare cu gradul didactic I .Copiii isi desfasoara activitatea in 5 sali de
clasa de diferite dimensiuni ,luminate natural, dotate cu mobilier nou, aparatura si jucarii utile unei
dezvoltari normale.

Obiectivul este impartit pe zone functionale astfel:

- sali de curs ;
- birouri, birou director, biblioteca, toalete;
- curte interioara;

Vecinătăţi :
- Est: - Case locuite/proprietati private;
- Vest: - blocuri de locuinte, sedii de firma;
- Sud :- institutii publice;
- Nord: - bulevardul;

Planşa de încadrare în zona a obiectivului, a clădirilor învecinate şi a străzilor adiacente este

prezentată în detaliu în Planșa nr. 1.

2.2.Subsistemele componente

TVCI (sistem de supraveghere video).

2.3.Amenajările,elementele mecano-fizice şi elementele privind construcţia

Obiectivul gradinita este construita din beton si zidarie groasa cu usi si ferestre din PVC cu geam
termopan si gratii metalice; caldire comuna cu scoala de muzica arte nr 2. Parcul din curtea gradinitei este
amenajat cu echipamnete de joaca, gazon si banci. Obiectivul are o intrare principala, intrare pe usa din
PVC cu gratie metalica.

Alimentarea cu energie electrică, gaz, agent termic, apă și iluminat :

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 3 Licență nr.

 - Alimentarea cu energie electrică se face de la rețeaua publică;
- Alimentarea cu apă se face de la rețeaua proprie;

Iluminatul obiectivului:

- Exterior – de la rețeaua publică

- Interior – sistem de iluminat propriu
- De serviciu – sistem propriu

2.4.Sursele de alimentare cu energie electrică

Principala sursă de alimentare cu energie electrică este de la Enel. În tabloul de alimentare cu
energie electrică al obiectivului intră curent trifazat, repartizat pe 3 circuite de consum. Amplasarea
acestuia este figurată în planşele desenate, conform prevederilor art. 5, alin. (3), lit. h) din Anexa 7 la
H.G. nr. 301/2012, cu modificările şi completările ulterioare.Pentru sistemul de securitate electronic se
realizează un circuit separat protejat cu siguranţă automată calibrată. Sistemul va avea o sursă
neîntreruptibilă de tip UPS.

2.5. Reţelele de comunicaţii disponibile

Serviciile de comunicații sunt furnizate de upc pentru telefonie, fax şi internet.

CAP.3. MEMORII TEHNICE

Sistemul de securitate electronic are în componență sistemul de supraveghere termala.

Urmare a extinderii rapide in toata lumea a infectiilor cu coronavirus (COVID-19), se vor instala
echipamente termografice ce permit masurarea cu precizie a temperaturii, de la distanta, fara contact
fizic. Rolul acestuia este de a asigura protecția si precizia pentru detectia de la distanta a persoanelor cu
febra.

3.1.Memoriu tehnic pentru sistemul de supraveghere video

În conformitate cu prevederile art. 3, alin. (3) din Anexa 1 la HG nr. 301/2012, cu modificările
şi completările ulterioare, sistemul de monitorizare video cu circuit închis este alcătuit dintr-un DVR
(Digital Video Recorder), cu 4 canale, o camera video de tip bullet de cu IR 40 m care va asigura
protecția si precizia pentru detectia de la distanta a persoanelor cu febra si va fi instalata la intrarea in
unitate..La sistem se adauga o sursă neîntreruptibilă tip UPS care asigură funcționarea sistemului în
cazul întreruperilor de curent accidentale sau voite. Imaginile preluate permit calitatea necesară pentru
recunoaşterea persoanelor din zonele funcţionale stabilite și vor fi stocate pe o perioadă de minim 20 de
zile pe un HDD de 1 TB conceput pentru sistemele de supraveghere video.
În conformitate cu prevederile art. 67, alin. (2) din Anexa 7 la H.G. nr. 301/2012, cu modificările
şi completările ulterioare, în unitate se vor afişa semne de avertizare cu privire la existenţa sistemului
de supraveghere video. Amplasarea camerelor se va face în funcţie de cadrul pe care vrem să-l
detectam..
Utilizarea sistemului se va realiza de către personalul angajat al unitatii. Aceste persoane vor fi
instruite de către instalatorul sistemului privind modul de utilizare, aspect materializat prin încheierea
unui document, conform prevederilor art. 9, alin. (1) din Anexa 7 la H.G. nr.301/2012, cu modificările şi
completările ulterioare.

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 4 Licență nr.

 3.2.Jurnalul de cabluri

Pentru conectarea sistemului de securitate la tensiunea de rețea se vor folosi cabluri de

alimentare de 3x1,5 mm (fază, nul de lucru și nul de protecție) fiind alimentat din tabloul electric.
Cablurile folosite pentru sistemul de supraveghere video sunt cabluri UTP cat.5e Q5+ pentru
semnalul video și cabluri de 2x0,75 mm pentru alimentarea camerelor de supraveghere. Cablurile vor fi
legate prin conexiuni cu şuruburi, conform indicaţiilor date în descriptivul aparatelor , fără înnădire
între două puncte de conexiune.
Traseele de cabluri vor fi protejate în canal special din PVC fixat pe pereți cu dibluri la o
înălțime corespunzătoare care să nu permită distrigerea. Amplasarea echipamentelor și modul de
interconectare este prezentat în partea desenată, Planșa nr.2.

- Tabele jurnale de cabluri pentru sistemul de supraveghere video

Nr. Tip cablu Conexiune

crt. de la -------------------------- până la
1 UTP cat.5e Q5+ Input video 1 DVR Output video Camera CV1
2 Cablu 2x0,75 mm Susa de alimenare Camera CV1
3 Cablu 3x1.5 mm UPS Tablou electric-230 V

CAP. 4. CAIETE DE SARCINI

4.1. Procurarea materialelor
Echipamentele şi materialele utilizate respectă standardele europene şi naţionale de profil,
respectiv SR EN 50130.
- Cerinţe generale pentru sistemele de alarmă, SR EN 50131
- Sisteme de alarmare împotriva efracţiei utilizate în aplicaţiile de securitate, SR EN 50132
- Sisteme şi echipamente de transmitere a alarmei, SR EN 1143-1
- Unităţi de depozitare de securitate,SR EN 50132
- Sisteme de supraveghere TVCI, SR EN 50136
- Sisteme şi echipamente de transmitere a alarmei, SR EN 1143-1
- Proiectarea și executarea instaliţilor electrice de curenți slabi din construcţii civile I18/1-01
Toate materialele şi echipamentele sunt achiziţionate de la furnizori autorizaţi pentru
comercializare şi sunt însoţite de certificate / declaraţii de conformitate, fişe tehnice (prospecte
producător), fişe de garanţie, condiţiile de exploatare şi utilizare.

- Sistemul supraveghere termala

HIKVISION DS-2TD2617B-/6-PA este o camera tip bullet bispectrala (include un canal termal
cu rezolutia de 160x120 pixeli si un canal video in vizibil cu rezolutia de 2688x1520 pixeli) ce se poate
instala atat pe un trepied cat si fix pe tavanul/peretele unei incaperi. Sistemul de masurare este calibrat
pentru intervalul de temperatura 30 ...45°C, cu o precizie de +/-0.5°C.

Camera video termala - CV - DS-2TD2617B-/6-PA

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 5 Licență nr.

 Caracteristici cheie:

- Rezolutie termala 160×120 pixeli, detector VOx cu sensibilitatea mai buna de 40mK
- Domeniu de masurare: 30 ...45°C, cu o precizia de +/-0.5°C.
- Functie de alarmare sonora la depasirea limitei stabilite de temperatura
- Procesare avansata a imaginilor: DDE (Digital Detail Enhancement), 3D DNR (algoritm pentru
reducerea zgomotului din imagine), AGC adaptiv (control automat al contrastului)
- Rezolutie camera de zi: 2688x1520 pixeli (4MP)
- Iluminare LED pana la distanta de 15m
- Afisare in mod FUSION (suprapunerea imaginilor din domeniul vizibil peste cele termale).

Caracteristici Camera termala:

- Senzor (tip, rezolutie): VOx, 160 x 120 pixeli fizici (rezolutie imagine 320 x 240 pixeli)
- Pitch senzor: 17 µm
- Spectru: 8 .. 14 µm
- Sensibilitate NETD: < 40mk (@25°C, F#1.1)
- Focala obiectiv: 3mm sau 6mm
- Camp vizual termal (HxV): 50° × 37.2° (3mm), 25° × 18.7° (6mm)
- F-number: 1.1
- Frecventa imagine: 25Hz.
-
- Camera in spectrul vizibil:
- Senzor (tip, rezolutie): CMOS 1/2.7, 2688 x 1520 pixeli (4MP - Progressive Scan)
- Iluminare minima: Color 0,0089 Lux @ (F1.6, AGC ON); B/W: 0.0018 Lux @ (F1.6, AGC ON)
- Focala obiectiv: 4mm sau 8mm
- Camp vizual termal (HxV): 84° × 44.8° (4mm), 39.42° × 22.14° (8mm)
- Domeniu dinamic extins (WDR): 120dB
- Mod zi/noapte: filtru IR automat
- F-number: 1.6.

Functii imagine:

- Mod FUSION: suprapunere a detaliilor din imaginea in vizibil peste imaginea termala
- Mod: PIP (Picture-in-Picture): suprapunere partiala a imaginii termale peste imaginea reala (in
vizibil)

Functii avansate:

- VCA (Video Content Analysis): limita de trecere, intrare/ iesire dintr-o zona monitorizata, intru-
ziune (pana la 8 reguli VCA)
- Functii de masurare a temperaturii: 10 spoturi (puncte de masura), 10 arii de masura, 1 profil de
temperatura
- Domeniul de masurare a temperaturii: 30°C .. 45°C, precizie de masurare +/-0.5°C.

Iluminator infrarosu:

- Distanta iluminare: pana la 15m

- Ajustare camp de iluminare si intensitate luminoasa: automata.

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 6 Licență nr.

Conectivitate:

- Flux video (canal principal):

- vizibil 25/30fps: 2688 × 1520
- termal 50fps: 160 × 120 scalat la 320 × 240 pixeli
- Flux video (canal secundar):
- vizibil 25/30fps: 704 × 576 / 704 × 480
- termal 50fps: 160 × 120 scalat la 320 × 240 pixeli
- Compresie video: H.265/H.264/MJPEG, H.265+, H.264+
- Compresie audio: G .711u/G.711a/G.722.1/MP2L2/G.726/PCM
- Protocoale: Pv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS,
NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour
- Vizualizare simultana: pana la 20 canale
- Utilizatori: pana la 32 utilizatori pe 3 nivele: Administrator, Operator, User
- Securitate: autentificare utilizator (ID si PW), filtrare adresa MAC, criptare HTTPS, IEEE
802.1x control acces, filtrare adresa IP.

Integrare:
- Reset: buton reset
- Alarme (intrare): 1 canal (0-5Vcc)
- Alarme (actiune): inregistrarepe card SD, iesire pe releu, upload FTP, email
- Audio (intrare): 1 intrare 3.5mm (mic/ line)
- Audio (iesire): impedanta 600Ω
- Inregistrare: card SD/SDHC/SDXC pana la 256GB, pornire manuala sau la alarma
- Control: Ethernet / RS-485
- Suport software: Open-ended API, ISAPI; HIKVISION SDK, Third-party Management Platform
- Client: iVMS-4200
- Browser web: IE9+, chrome31-chrome44, Firefox 30-Firefox51, Safari 5.02+(mac)

Aspecte generale:
- Alimentare: 12 VDC± 20% / PoE (802.3af, class 3)
- Consum: 12 VDC ± 20%: 0.7 A / max. 8W, PoE (802.3af, class 3)
- Conditii de operare: -20°C .. 50°C; <95% umiditate
- Protectie la mediu: IP66, TVS 6000V
- Dimensiuni: 358.3 mm × 113.5 mm × 115.2 mm
- Greutate: 1760 g

Înregistrator video digital – DVR - DS-7204HUHI-K1/P

DVR Turbo HD 4.0 cu 4 canale Hikvision ce suporta camere Turbo HD de pana la 5MP, camere
AHD 1080P, camere analogice + 2 camere IP de pana la 6MP. Inregistrarea se face la 5MP@12fps,
4MP@15fps, 3MP@18fps sau la rezolutia de 2MP 1080P in timp real. Stocarea se face pe 1xHDD de
maxim 8TB.
Permite alimentarea camerelor PoC direct din DVR fara a mai fi nevoie alimentarea separata a acestora.

- Caracteristici DVR Turbo HD Hikvision DS-7204HUHI-K1/P:

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 7 Licență nr.

 - Suporta camere Turbo HD de pana la 5MP + 2 camere IP de pana la 6MP
- Redare sincrona a 4 canale
- Suporta functii inteligente pentru toate canalele: detectie intrusi, depasire linie virtuala
- Intrari alarma: 4 canale, iesiri alarma: 1 canal
- Protocol ONVIF - se pot folosi camere IP si de la alti producatori
- Alimentare: 12V DC, consum 10W (fara HDD)
- Dimensiuni: 315x242x45mm
- Consum :10 W (fară hard disk)/;

Sursă alimentare - SA - PSCDC0812T

- alimentator 12 V/8 Ah;

- protecţie la suprasarcina/protectie la scurt circuit ;
- elemente de sigurantă:SPC,OLP,OVP;
- grad de protectie la intemperii: IP67;
- dimensiuni: 295 x 246 x 51mm;

UPS – 800VA - de tipul PWUP-LI080SP-AZ01B

- capacitate de 800 VA /480 W ;

- timpul de transfer de 4-6 msec. ;.
- ieşiri multiple pentru conectare aparate
- acumulator 12 V / 7Ah ;

Hard disk 1 Tb- HDD WD10PURZ

- capacitate 1 TB
- viteză de rotaţie 5400 rpm
- interfaţă SATA III/ buffer 64 MB
- HDD intern Seagate 3.5"
- Consum 6 W;

Monitor – DS-D5022QE-B

- Marime: 21.5 inch

- Luminozitate: 200cd/m2
- Contrast: 1000:1
- Timp de raspuns: 5ms
- Culori: 16.7M
- Unghi de vizualizare: Orizontala - 170° / Verticala: 160°
- Iesire video: 1x HDMI / 1x VGA
- VESA: 100 mm x 100 mm
- Alimentare: AC100 ~ 240V
- Consum: 30W
- Temperatura de functionare: 0°C pana la +40°C
- Dimensiuni: 511 x 377 x 170 mm;

4.2. Teste, probe, verificări, punere în funcţiune şi exploatare subansamble

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 8 Licență nr.

 Prin exploatarea subsistemelor se înţelege, pe lângă operaţiunile de întreţinere şi service,
inclusiv modul de utilizare al acestora de către utilizatorul de drept, acesta având obligaţia de a proceda
şi acţiona în conformitate cu domeniul de utilizare a echipamentelor ce răspund la acţiunile directe şi
indirecte ale utilizatorului. Prin aceste operaţiuni stabilite de către instalator împreună cu beneficiarul de
drept, se va asigura manipularea şi gestionarea corectă a echipamentelor şi se va reduce riscul defectării,
prin comenzi neadecvate din punct de vedere al funcţionării hardware şi software.
De asemenea, în conformitate cu prevederile art. 12, alin. (1) din Anexa 7 la H.G. nr. 301/2012,
cu modificările şi completările ulterioare, personalul tehnic implicat în activitatea de proiectare,
instalare, modificare sau întreţinere a sistemelor de securitate înştiinţează beneficiarul despre
eventualele vicii de funcţionare.

4.3. Calculul energetic al echipamentelor şi a elementelor componente

- Calculul energetic al sistemului de supraveghere video

Consumator Nr. Consum/buc Total consum

buc. (W) (W)
Digital Video Recorder DS-7204HUHI-K1/P 1 10 10
Hard Disk WD10PURZ 1 6 6
Camera video termala DS-2TD2617B-/6-PA 1 8 8
Monitor DS-D5022QE-B 1 30 30
Total consum (W) 54 W

Consumul energetic al sistemului alimentat prin UPS este de 54 W.

Conform legii, în lipsa energiei electrice, sistemul trebuie sã funcționeze timp de 15 min, pe o
sursă de tensiune neîntreruptibilă (UPS).
Pentru respectarea normelor impuse de lege, UPS-ul PWUP-LI080SP-AZ01B va avea o putere
de : KVA = KW/PF
Factorul de putere este raportul dintre puterea reală (W) la puterea aparentă (VA).
În mod uzual este considerat 0,55
Prin urmare rezultă: 54 W /0,55 = 98,18 VA
Pentru respectarea normelor impuse de lege, UPS-ul de tipul PWUP-LI080SP-AZ01B va avea
o putere de 800 VA
Astfel, pentru un consum energetic de 54 W, conform caracteristicii de back-up a UPS-ului
PWUP-LI080SP-AZ01B reprezentatã în figura de mai jos, rezultă un timp de funcţionare, în lipsa
energiei electrice, de aproximativ 75 de minute.

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 9 Licență nr.

 În conformitate cu HG 301/2012 actualizata conform HG 1002/2015 si conform analizei de risc
nr. -------------- , sistemul de supraveghere video trebuie să asigure stocarea acestora pe o perioadă de 20
zile.
Pentru o înregistrare continuă, o camera video color înregistrează într-o secundă:

nL x nC x RGB x nFPS (Byte)

unde:

nL = numărul de linii;
nC = numărul de coloane;
RGB = componentele de culoare;
nFPS = numărul de cadre pe secundă;

- Calcul estimativ umplere HDD :

CHDD=((((Nf *Df )*3600s )*24h)*Nz )*Nc

ps ps ec ile am

Camera video cu rezoluția de 2688x1520 setată la 25 FPS înregistreazã într-o secundã:

2688x1520 x 25 x 1 = 102144000 Byte ---> 102144000 Byte :1024 = 99750 KB

99750 KB :1024=97.41 MB
Rezulta volumul de date stocate într-o orã:
97.41 x 3600 =350676 MB ---> 350676 MB : 1024=342.45 GB

Întrucât camerele funcţioneazã în regim de detecție la mișcare, se considerã cã timpul

echivalent de înregistrare continuã este de 12 ore/zi , calculăm astfel pentru 20 zile :

342.45 GB x 12 ore = 4109.4 GB

4109.4 GB x 20 zile = 82188 GB

În aceastã situaţie, pentru 1 camere video (2688x1520, fiecare la 25 FPS,în 20 de zile) rezultã
un volum de date de:

82188 GB x 1 = 82188 GB
82188 GB : 1024 = 80.26 TB

Pentru o rată de compresie (medie) de 100:1 rezultã:

80.26 6 TB :100 x 1= 0.80 TB

În cazul de faţã, pentru o capacitate de stocare a HDD de 1 TB pe sistem de 1 camere, datele

vor fi înregistrate pe o perioadã mai mare decât cele 20 de zile cerute de normele legale în vigoare.
Încarcarea instalaţiei se calculeazã pe baza consumului videorecorderului şi a camerelor video prin
sursă stabiliazată de tensiune,în cazul cel mai defavorabil pentru fiecare consumator (noaptea,cu
iluminare IR).

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 10 Licență nr.

 4.4.Instrucţiuni de exploatare şi întreţinere
Exploatarea sistemului de securitate electronic se va face în conformitate cu instrucţiunile
prevăzute în cartea tehnică a produsului.
În conformitate cu prevederile art. 9, alin. (1) din Anexa 7 la HG nr. 301/2012, cu modificările şi
completările ulterioare, personalul beneficiarului va fi instruit de către specialişti din cadrul firmei
instalatoare, privind utilizarea sistemului, aspect materializat prin încheierea unui document.Se
recomandă verificarea trimestrială şi obligatorie semestrială a sistemului electronic de securitate
(centrală detecție efracție, detectori, tastatură, sirene,camere supraveghere video, DVR, HDD, surse de
alimentare, acumulatori, UPS). Lucrările de întreţinere şi reparaţii se vor executa numai cu personal
calificat, avizat de poliție având echipament de protecţie adecvat, cu instalaţia scoasă de sub tensiune,
respectându-se legile şi normativele în vigoare. Apariţia oricărui eveniment trebuie consemnată în
Jurnalul de Service al sistemului de alarmare împotriva efracţiei, întocmit conform modelului de la
Anexa nr. 2) din H.G. nr.301/2012, cu modificările şi completările ulterioare.

4.5.Norme de exploatare
Limitele de funcţionare şi acces:
- Limitele specificate de funcţionare ale echipamentelor (umiditate, temperatură, ambianţă, praf,
agenţi chimici, etc.) nu trebuie depăşite.
- Se interzice executarea oricăror operaţiuni de către personalul neautorizat la
componentele sistemului.
Durata funcţionării sistemului:
- Sistemul de securitate trebuie să funcţioneze în permanenţă. O parte din funcţiunile sistemului
se realizează automat, iar pentru alte funcţiuni deciziile trebuiesc luate de operator.

4.6.Norme de întreţinere si service

Întreţinerea sistemului este prevăzută şi are rolul de a păstra intacte funcţiunile sistemului pe
toată durata de viaţă a acestuia. Întreţinerea sistemului se face doar de personalul avizat de Poliție.
Garanţia echipamentelor este de 24 de luni iar în cazul defecţiunilor, beneficiarul va suporta
cheltuielile de deplasare în lipsa unui contract de service si mentenanţă. În baza acestui contact
societatea se obligă să intervină şi să remedieze defectiunile în 24 de ore de la solicitarea
beneficiarului. Dupa expirarea perioadei de garanţie remedierile tehnice se execută pe baza unui
contract de service post-garantie. Fiecare intervenţie tehnică va fi consemnată în jurnalul service de
evenimente al sistemului.
Conform Art. 4, Anexa 1 din H.G. nr. 301/2012 modificată, "beneficiarii sistemelor avizate sunt
obligați să încheie contracte de întreținere periodică cu societăți licențiate care să ateste funcționarea
sistemului conform parametrilor tehnici”. Reviziile tehnice se fac obligatoriu cel puțin odată pe
semestru şi includ toate operaţiunile necesare pentru menţinerea în stare de funcţionare a subsistemelor
tehnice instalate la parametrii proiectaţi.În conformitate cu Art. 12, alin.(2), Anexa 7 din H.G. nr.
301/2012 modificată,"societățile specializate în sisteme de alarmare împotriva efracției cu obligații
contractuale de asigurare a întreținerii sau a garanției sistemelor trebuie să dispună de un serviciu
tehnic adecvat pentru a remedia defecțiunile semnalate în cel mult 24 de ore de la primirea sesizării
beneficiarului. Pentru sistemele fără aviz, opțional se poate încheia contract de mentenanță cu
intervenții lunare, trimestriale sau semestriale.

4.7.Măsuri de sănătate şi securitate în muncă

Documentaţia de proiectare a fost astfel întocmită încât să permită executarea şi utilizarea
instalaţiei proiectate în condiţiile în care, la o exploatare normală a sistemelor, să prevină accidentele de
muncă, precum şi îmbolnăvirile profesionale.

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 11 Licență nr.

 4.7.1.Legislaţia de securitate a muncii
La întocmirea lucrărilor de proiectare s-a ţinut seama de legislaţia de securitatea muncii aflată în
vigoare. Se atrage atenţia executantului lucrării şi, în special beneficiarului, ca utilizator al instalaţiei
proiectate, că trebuie să respecte întocmai legislaţia, care prevede că neluarea vreuneia din măsurile
prevăzute de dispoziţiile legale referitoare la protecţia muncii sau nerespectarea de către orice persoană
a măsurilor stabilite cu privire la protecţia muncii, constituie infracţiune şi se pedepseşte ca atare.
Beneficiarul şi executantul trebuie, de asemenea, să elaboreze şi instrucţiuni proprii de
securitatea muncii, specifice instalaţiei.
Legea protecţiei muncii nr. 319/2006, cu modificările şi completările ulterioare;
Normele metodologice de aplicare a Legii 319/2006;
HG 1146/2006 - Echipamente de muncă;
HG 1028/2006 - Utilizarea echipamentelor cu ecrane de vizualizare;
HG 1048/2006 - Echipamente individuale de protecţie;
HG 971/2006 - Semnalizările de securitate şi sănătate în muncă, cu modificările şi
completările ulterioare.
4.7.2.Factorii de risc la executarea lucrării
Factorii de risc avuţi în vedere la elaborarea documentaţiei sunt următorii:
- Cădere obiecte de la înălţime;
- Curent electric: atingere indirectă şi directă;
- Lucru la înălţime;
- Proiectare de corpuri sau particule;
- Deplasări pe suprafaţa înclinată sau alunecoasă;
- Lucru în spaţii înguste;
- Contact cu corpuri ascuţite;
Proiectantul a avut în vedere aceşti factori de risc care pot apare la îndeplinirea sarcinilor de
muncă. Beneficiarul este obligat să refacă această analiză cu datele concrete, conform Legii 319/2006,
actualizată, să identifice complet toate riscurile şi să ia toate măsurile pentru diminuarea sau evitarea
lor.

4.7.3.Măsurile individuale şi colective de securitate a muncii la execuţia lucrării

Faţă de factorii de risc estimaţi pentru execuţia lucrării, indicaţi mai sus, se impun următoarele
sortimente de mijloace individuale de protecţia muncii care pot fi acordate conform legilor în
vigoare:
- Cască de protecţie rezistentă la foc şi penetraţie;
- Mănuşi de protecţie electroizolante;
- Încălţăminte de protecţie electroizolantă;
- Centură de siguranţă pentru lucrul la înălţime sau platformă de lucru la înălţime;
- Ochelari de protecţie la praf;
- Mască de protecţie la praf;
- Salopeta de protecţie.
Personalul de execuţie va utiliza numai utilaje sigure din punct de vedere al securităţii muncii,
care au certificate de conformitate, sunt cumpărate cu declaraţie de conformitate relativă la securitatea
muncii şi sunt marcate de conformitate pentru securitatea muncii.Sculele utilizate vor avea mânere
electroizolante; ele vor fi apucate numai de zona izolată, iar personalul trebuie să fie dotat şi să utilizeze
echipamentul individual de protecţie, respectând principiul "cel puţin 2 mijloace electroizolante
înseriate pe calea de curent".Ca mijloace colective de protecţie se recomandă: semnalizarea locurilor
periculoase şi atenţionarea vizibilă a lor cu plăcuţe de semnalizare, instructajul specific şi periodic de
protecţia muncii, elaborarea şi respectarea unui program de securitate şi sănătate în muncă, dotarea
locurilor de muncă cu trusă sanitară de prim ajutor, utilizarea de scule şi utilaje certificate, controlul

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 12 Licență nr.

permanent în vederea verificării că au fost luate măsurile privind respectarea regulilor de securitatea
muncii, etc.
La tablourile electrice de joasă tensiune, pentru evitarea electrocutării prin atingere indirectă, s-au
aplicat două măsuri de protecţie: una prinicipală care este legarea la nulul de protecţie şi o masură
suplimentară la împământare. În timpul execuţiei este interzisă folosirea instalaţiilor şi a
echipamentelor improvizate sau necorespunzătoare.
Pentru lucrul la înălţime, executantul va folosi numai personal atestat medical şi va utiliza scări,
platforme, etc. sau mijloace individuale de protecţie (cască, centuri, etc.).

4.7.4.Obligaţiile executantului
Executantul răspunde de realizarea lucrărilor de instalaţii în condiţii care să asigure evitarea
accidentelor de muncă. În acest scop este obligat:
- Să analizeze documentaţia tehnică din punct de vedere al securităţii muncii;
- Să aplice prevederile cuprinse în legislaţie şi de securitatea muncii specifice lucrării;
- Să execute toate lucrările, în scopul exploatării ulterioare a instalaţiilor în condiţii depline de
securitatea muncii, respectând normele/instrucţiunile/standardele;
- Să remedieze toate deficienţele constatate cu ocazia probelor şi recepţiei astfel ca
lucrarea executată să poată fi utilizată în condiţii de securitate maximă posibilă.

4.7.5.Obligaţiile beneficiarului
Beneficiarul răspunde de preluarea şi, apoi, de exploatarea lucrărilor de instalaţii în condiţii care
să asigure securitatea muncii. În acest scop este obligat:
- Să analizeze proiectul din punct de vedere al securitîţii muncii;
- Să respecte şi să aplice toate normele şi normativele de securitatea muncii;
- Să respecte instrucţiunile de securitatea muncii ale echipamentelor livrate;
- Să facă analiza factorilor de risc de accident şi să ia măsurile corespunzătoare;
- Pentru lucrările de reparaţii care se execută în paralel cu desfăşurarea procesului de producţie,
să încheie cu executantul un protocol, anexă la contract, în care să delimiteze zonele de lucru pentru
care răspunderea privind asigurarea măsurilor de securitatea muncii revin executantului;
- Să prevadă mijloace de prim ajutor eficace;
- Să prevadă şi să aplice măsuri de prevenire şi stingere a incendiilor;
- Să nu permită accesul persoanelor neautorizate în instalaţiile electrice;
Documentaţia de proiectare a fost astfel întocmită încât să permită executarea şi utilizarea instalaţiei
proiectate în condiţiile în care, la o exploatare normală a sistemelor, să prevină accidentele de muncă,
precum şi îmbolnăvirile profesionale.

4.8. Standardele și normativele în domeniu

-Legea nr. 333/2003, republicată, cu modificările şi completările ulterioare;
-H.G. nr. 301/2012, cu modificările şi completările ulterioare;
-Legea nr. 182/2002, cu modificările şi completările ulterioare;
-Legea nr. 319/2006,cu modificările şi completările ulterioare;
-Legea nr.180/2015, cu modificările şi completările ulterioare;
-Legea nr.90/1996, cu modificările şi completările ulterioare;
-Legea nr.608/2001, cu modificările şi completările ulterioare;
-Familia de standarde SR EN 50131.Sisteme de alarmă. Sisteme de alarmă împotriva efracţiei
şi jafului armat;
-Familia de standarde SR EN 50132. Sisteme de supraveghere video utilizate în aplicații de
securitate;
-Familia de standarde SR EN 50133. Sisteme de alarmă pentru utilizare în aplicaţii de
securitate.
-NP- I18/01-02/02– Normativ pentru proiectarea și executarea instaliţilor electrice de curenți

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 13 Licență nr.

slabi din construcţii civile
-NP-I7/2002 – Normativ pentru proiectarea și executarea instalatiilor electrice cu tensiuni pana
la 1000 Vc.a. si 1500 Vc.c.

4.9. Bază de proiectare

La baza întocmirii prezentei lucrări au stat:
- Legea 333/2003 privind paza obiectivelor,bunurilor,valorilor și protecția persoanelor;
- HG 301/2012 privind Normele metodologice de aplicare a Legii 333/2003 modificată prin HG
1002/2015;

CAP.5. LISTE CU CANTITĂŢILE DE ECHIPAMENTE ŞI MATERIALE

5.1 Structura sistemului de supraveghere video

Nr. Cant Aviz

Denumire Tip Producator Furnizor
crt. buc/m calitate
DS-7204HUHI-
Digital video recorder Hikvision
1
DVR
K1/P 1 General Security CE

2 HDD 1TB WD10PURZ 1 WesterDigital General Security CE

DS-2TD2617B-/6- Hikvision General Security
3 Camera termala bullet 1 CE
PA
4 Sursă alimentare PSDC08128T 1 Pulsar General Security CE
PWUP-LI080SP- General Security
5 UPS 800VA 1 Njoy CE
AZ01B
6 Monitor DS-D5022QE-B 1 Hikvision General Security CE

7 Video Baloon KM-BP01-4K 1 Hikvision General Security -

8 Conector alimentare DCM 1 Yli General Security -

9 Cablu UTP CAT 5 5 Romcablu General Security -
Cablu alimentare 2 x General Security
10 MYYUP 5 Romcab -
0,75

CAP. 6. TABELE CU DESCRIEREA ZONELOR PROTEJATE

6.1.Sistemul de supraveghere video

Can
Nr. Cod în Spatiul Mod
Intr. DVR Denumire Tip t/ Zona vizualizată
crt. schemă protejat funcționare
buc
Camera video DS- Zona
Detectie la
1 DVR Input 1 termala bullet 2TD2617B-/ 1 CV1 Acces obiectiv interior
miscare
6-PA

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 14 Licență nr.

CAP. 7. FIŞE TEHNICE

DVR FULL HD 4 canale video, Model: DS-7204HUHI-K1/P

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 15 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 16 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 17 Licență nr.

 CAMERA VIDEO TERMALA, Model: DS-2TD2617B-6/PA

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 18 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 19 Licență nr.

 MONITOR ,Model: DS-D5022QE-B

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 20 Licență nr.

 HDD 1TB, Model: WD10PURZ

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 21 Licență nr.

 Sursa alimentare,Model:PSDC08128T

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 22 Licență nr.

CAP. 8. PIESE DESENATE

- Planșă de încadrare în zonă

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 23 Licență nr.

- Planșă desenată pentru sistemul de supraveghere video parter

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 24 Licență nr.

8.1.Plansă de incadrare in zonă

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 25 Licență nr.

8.2.Plansă desenata pentru sistemul
de video parter

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 26 Licență nr.

CAP. 9.COPIE LICENŢĂ FUNCŢIONARE ŞI AVIZ PROIECTANT

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 27 Licență nr.

CAP. 10. Documente de certificare pentru echipamente

Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 28 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 29 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 30 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 31 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 32 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 33 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 34 Licență nr.

 Beneficiar: Adresa Obiectiv: COD PROIECT:

Document confidențial Pagina 35 Licență nr.
