Laborator 3
Determinarea experimentală a parametrilor modali pentru sisteme cu un grad de
libertate neamortizate

I. Descrierea sistemului
Sistemul arc-masă din Figura 1 prezintă un arc elicoidal liniar de extensie
cu o lungime liberă inițială notată Li, masă efectivă mS, susținut vertical de la unul
dintre capete; în timp ce celălalt capăt este liber să se deformeze, fiind atașat de
un suport pentru montarea maselor adiționale. Lungimea liberă a arcului încărcat
numai cu suportul de sarcină este Lo. Discurile cu fiecare masă (md = 20 cN) sunt
adăugate treptat la suport, iar fiecare stare de încărcare face ca arcul să se
alungească cu distanța x de la lungimea sa fără sarcină Lo pentru a obține o
lungime totală de L.

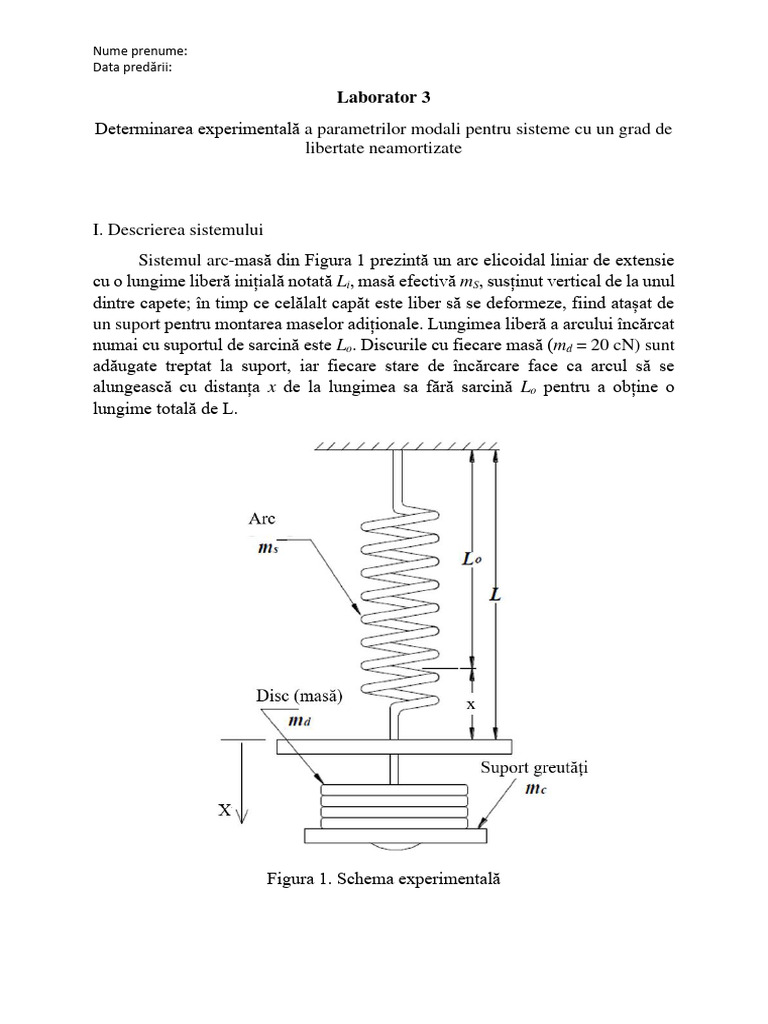

Figura 1. Schema experimentală

Nume prenume:
Data predării:

II. Desfășurarea lucrării

2.1. Determinarea constantei elastice pentru un arc elicoidal simplu – metoda
statică
Se montează arcul experimental și apoi se agață succesiv greutăți
cunoscute. Se citesc deformațiile arcului, iar valorile se trec în tabelele 1 și 2.
Determinările se fac pentru 3 arcuri, iar pentru fiecare arc se fac determinări
pentru 5 mase atașate. În calcule se va utiliza g=9,81 m/s2. Rezultatele se
centralizează în tabel.
Tab. 1
Arc 1 / Nr. sp. D= d= Arc 2 / Nr. sp. D= d= Arc 3 / Nr. sp. D= d=
k=F/x k=F/x k=F/x
M[kg] F [N] x [m] M[kg] F [N] x [m] M[kg] F [N] x [m]
[N/m] [N/m] [N/m]

kmed-exp= kmed-exp= kmed-exp=

Tab. 2
Arc 4 / Nr. sp. D= d= Arc 5 / Nr. sp. D= d= Arc 6 / Nr. sp. D= d=
k=F/x k=F/x k=F/x
M[kg] F [N] x [m] M[kg] F [N] x [m] M[kg] F [N] x [m]
[N/m] [N/m] [N/m]

kmed-exp= kmed-exp= kmed-exp=

2.2. Determinarea constantei elastice pentru un arc elicoidal simplu – metoda

dinamică
2𝜋
Din relația perioadei oscilatorului armonic 𝑇 = , se determină constanta
𝜔
elastică a resortului.
Pentru determinarea lui Tmed se formează oscilatorul armonic cu arc și o
masă cunoscută. Se scoate sistemul din poziția de echilibru și se măsoară timpul
tN în care se efectuează un număr N de oscilații complete. Se determină valoarea
𝑡
perioadedi 𝑇 = 𝑁. Se fac două experimente pentru N1 și N2 oscilații complete (se
𝑁
recomandă N1=10 și N2=15 oscilații complete). Cu rezultatele obținute se
determină Tmed și constanta elastică k a resortului. Se determină constanta elastică
a celor trei arcuri elicoidale. Rezultatele se centralizează în Tabelele 3 și 4.
Nume prenume:
Data predării:

Tab. 3
Arc 1 / Nr. sp. D= d= Arc 2 / Nr. sp. D= d= Arc 3 / Nr. sp. D= d=
m= m= m=
k k k
N tN [s] T [s] N tN [s] T [s] N tN [s] T [s]
[N/m] [N/m] [N/m]
10
15
kmed-exp= kmed-exp= kmed-exp=

Tab. 4
Arc 4 / Nr. sp. D= d= Arc 5 / Nr. sp. D= d= Arc 6 / Nr. sp. D= d=
m= m= m=
k k k
N tN [s] T [s] N tN [s] T [s] N tN [s] T [s]
[N/m] [N/m] [N/m]
10
15
kmed-exp= kmed-exp= kmed-exp=

2.3. Erori de măsurare și experimentare

Se calculează erorile înregistrate pentru constanta elastică a fiecăruia din
cele șase arcuri față de valoarea de calcul a constantei elastice. Pentru un arc
elicoidal cu n spire de diametru D, construite din sârmă cu diametrul d, din
material cu modulul de elasticitate transversal al materialului sârmei G (pentru
𝑁 𝑁
oțel 𝐺 = 81500 [ ] = ____________________ , constanta elastic din calcul este:
𝑚𝑚2 𝑚2

𝐺𝑑 4 𝐺𝑑 𝐺𝑑 𝐷
𝑘𝑐𝑎𝑙𝑐 = = = ; 𝑖 =
8𝑛𝐷3 𝐷 3 8𝑛𝑖 3 𝑑
8𝑛 ( )
𝑑
Erorile se calculează pentru fiecare metodă de experimentare (metoda
statică și metoda dinamică) cu relația:
|𝑘𝑚𝑒𝑑−𝑒𝑥𝑝 − 𝑘𝑐𝑎𝑙𝑐 |
𝛥% = ∗ 100 %
𝑘𝑐𝑎𝑙𝑐
